20/44
Bosch Rexroth AG

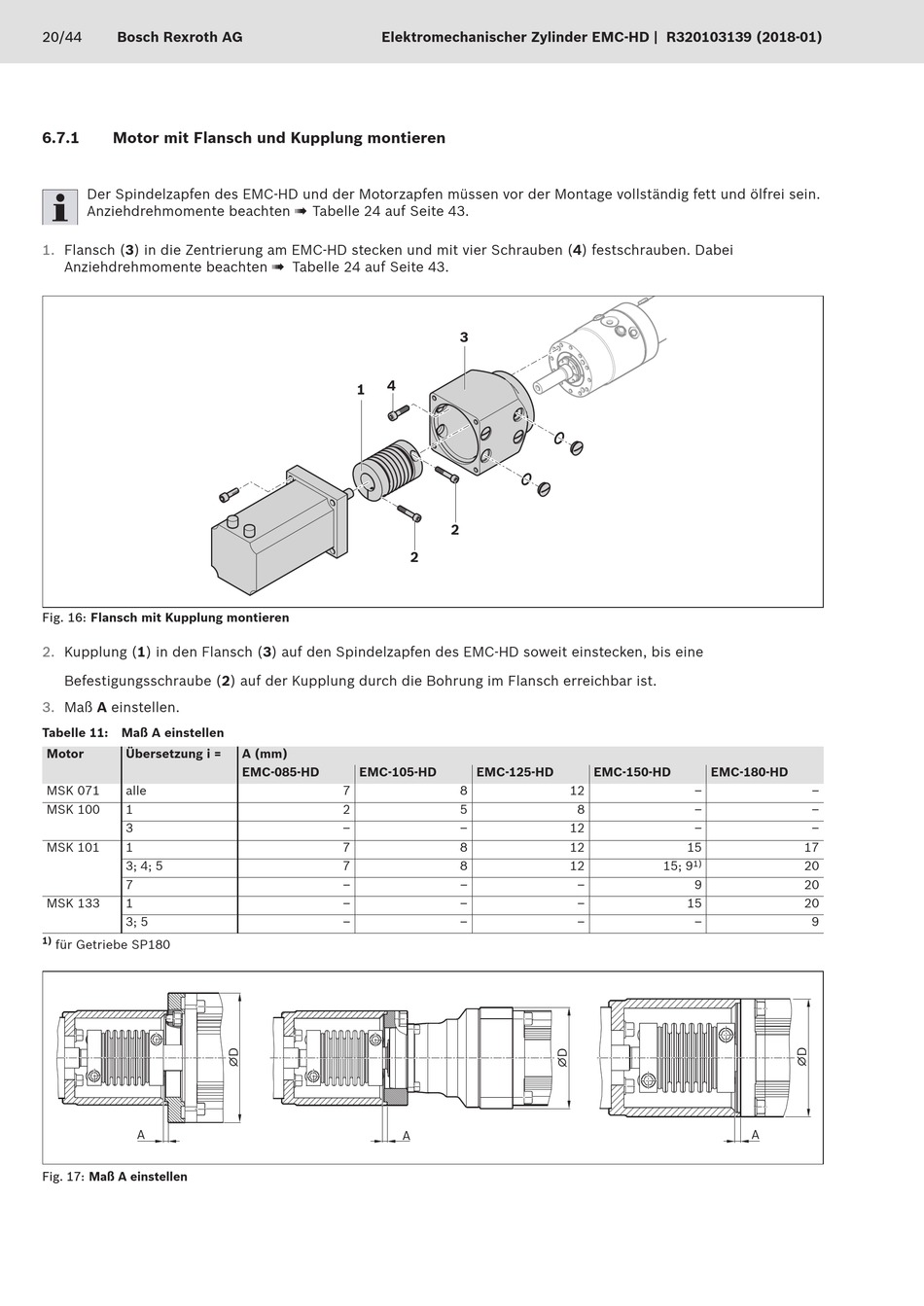

6.7.1
Motor mit Flansch und Kupplung montieren
Der Spindelzapfen des EMC-HD und der Motorzapfen müssen vor der Montage vollständig fett und ölfrei sein.
Anziehdrehmomente beachten ! Tabelle 24 auf Seite 43.
1.
Flansch (3) in die Zentrierung am EMC-HD stecken und mit vier Schrauben (4) festschrauben. Dabei
Anziehdrehmomente beachten ! Tabelle 24 auf Seite 43.
Fig. 16: Flansch mit Kupplung montieren
2.
Kupplung (1) in den Flansch (3) auf den Spindelzapfen des EMC-HD soweit einstecken, bis eine
Befestigungsschraube (2) auf der Kupplung durch die Bohrung im Flansch erreichbar ist.
Maß A einstellen.
3.
Tabelle 11:
Maß A einstellen
Motor
Übersetzung i =
MSK 071
alle
MSK 100
1
3
MSK 101
1
3; 4; 5
7
MSK 133
1
3; 5
1)
für Getriebe SP180
A
Fig. 17: Maß A einstellen
Elektromechanischer Zylinder EMC-HD | R320103139 (2018-01)
4
1
2
A (mm)
EMC-085-HD
EMC-105-HD
7
2
‒
7
7
‒
‒
‒
A
3
2
EMC-125-HD
EMC-150-HD
8
12
5
8
–
12
8
12
8
12
‒
‒
‒
‒
‒
‒
EMC-180-HD
‒
‒
‒
‒
‒
‒
15
17
15; 9
1)
20
9
20
15
20
–
9
A
