4.
Falls nötig zum Festziehen der Schraube (1) Kolbenstange verfahren (2), damit sich der Spindelzapfen dreht.

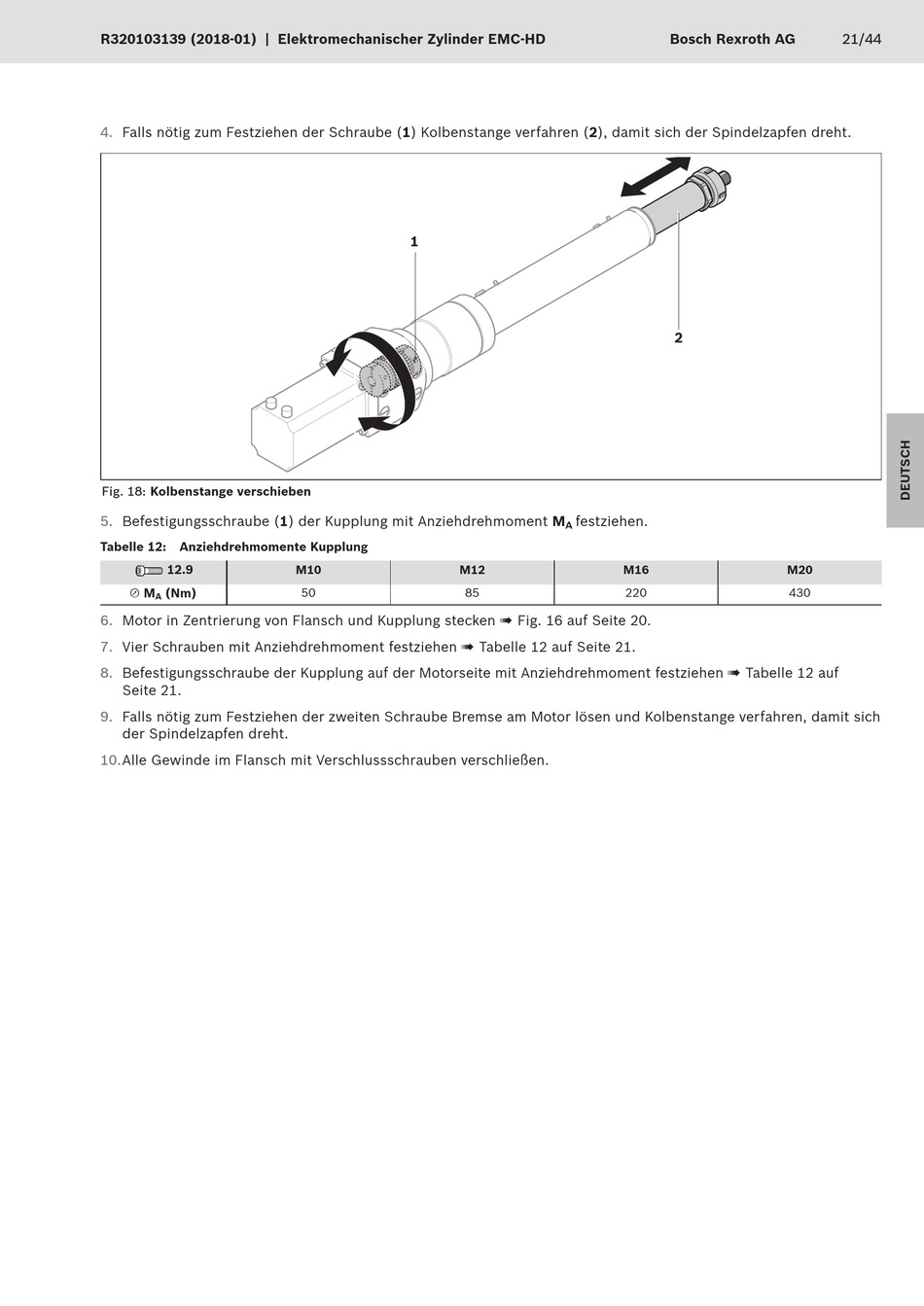

Fig. 18: Kolbenstange verschieben
5.
Befestigungsschraube (1) der Kupplung mit Anziehdrehmoment M
Tabelle 12:
Anziehdrehmomente Kupplung
12.9
u M
(Nm)
A
6.
Motor in Zentrierung von Flansch und Kupplung stecken ! Fig. 16 auf Seite 20.
7.
Vier Schrauben mit Anziehdrehmoment festziehen ! Tabelle 12 auf Seite 21.
8.
Befestigungsschraube der Kupplung auf der Motorseite mit Anziehdrehmoment festziehen ! Tabelle 12 auf
Seite 21.
9.
Falls nötig zum Festziehen der zweiten Schraube Bremse am Motor lösen und Kolbenstange verfahren, damit sich
der Spindelzapfen dreht.
10.
Alle Gewinde im Flansch mit Verschlussschrauben verschließen.
1
M10
M12
50
85
Bosch Rexroth AG
2
festziehen.
A
M16
220
21/44
M20
430
