Tabelle 16:
Technische Daten Schalter - Kabel
Materialnummer
Pinbelegung
Kabelart
Länge
Betriebsspannung
1. Anschlussart
2. Anschlussart
Funktionsanzeige
Betriebsspannungsanzeige
Schleppkettentauglich
Leitungsquerschnitt
Kabeldurchmesser D
Biegeradius statisch
Biegeradius dynamisch
Biegezyklen
Max. zul. Verfahr-
geschwindigkeit
Max. zul. Beschleunigung
Umgebungstemperatur fest und bewegt
Umgebungstemperatur Schleppkette
Schutzart
Zertifizierung und Zulassung
HINWEIS
Funktionsfehler durch falsche Montage der Schalter.
Funktionsausfall bzw. Abscheren der Schalter.
Schalter bis Einschraubtiefe y einschrauben ! Tabelle 17 auf Seite 27.
f
Schalter nach Zeichnung anschließen. Dabei Einschraubtiefe y einhalten.
X

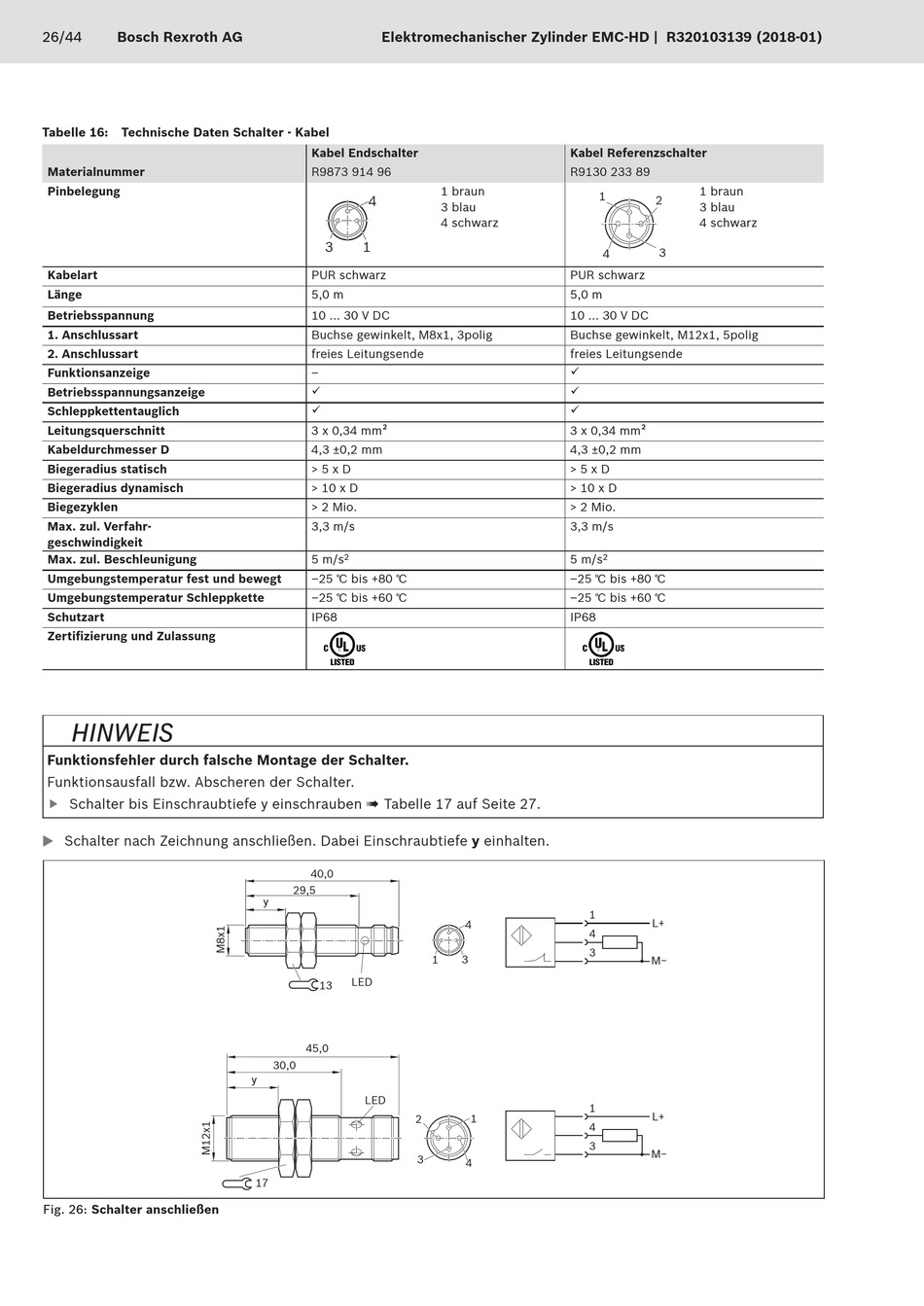

Fig. 26: Schalter anschließen
Elektromechanischer Zylinder EMC-HD | R320103139 (2018-01)
Kabel Endschalter
R9873 914 96
4
3
1
PUR schwarz
5,0 m
1
2
10 ... 30 V DC
Buchse gewinkelt, M8x1, 3polig
freies Leitungsende
3
4
–
3 x 0,34 mm²
4,3 ±0,2 mm
> 5 x D
> 10 x D
> 2 Mio.
3,3 m/s
5 m/s
2
–25 ℃ bis +80 ℃
–25 ℃ bis +60 ℃
IP68
40,0
29,5
y
LED
13
45,0
30,0
y
LED
2
3
17
Kabel Referenzschalter
R9130 233 89
1 braun
1
3 blau
4 schwarz
4
PUR schwarz
5,0 m
10 ... 30 V DC
Buchse gewinkelt, M12x1, 5polig
freies Leitungsende
3 x 0,34 mm²
4,3 ±0,2 mm
> 5 x D
> 10 x D
> 2 Mio.
3,3 m/s
5 m/s
2
–25 ℃ bis +80 ℃
–25 ℃ bis +60 ℃
IP68
1
4
4
3
1
3
1
1
4
3
4
4
3
1
1 braun
2
3 blau
4 schwarz
3
L+
M−
L+
M−
