R320103139 (2018-01) | Elektromechanischer Zylinder EMC-HD
HINWEIS
Beschädigung der Motoranbindung durch Vibration oder starke Erschütterungen!
Abreißen des Motors.
Beim Transport mit montierten Motor, den Motor immer unterstützen.
f
oder
Vor dem Transport den Motor demontieren.
f
Beschädigung des Produkts durch unsachgemäßen Transport/Heben ! Fig. 6 auf Seite 9!
Sachschäden am EMC-HD.
Auf Schwerpunkt (C) achten
f
Beschädigung der Schalter (A) und Schmiernippel (B) vermeiden.
f
Kolbenstange einfahren (1).
f
Anschlagmittel am Lagergehäuse und am vorderen Ende des Gehäuses anbringen (1).
f
Das Schwingen des EMC-HD beim Transportieren vermeiden (2).
f
Den EMC-HD nicht an der Kolbenstange heben (3).
f
Der Gewindetrieb ist nicht selbsthemmend.
Mit Motoranbau (4/5) und (6/7 mit Haltebremse) den veränderten Schwerpunkt beachten ggf. die hinteren
f
Anschlagmittel am Flansch oder am Getriebe anbringen.
1
4
B
C
A

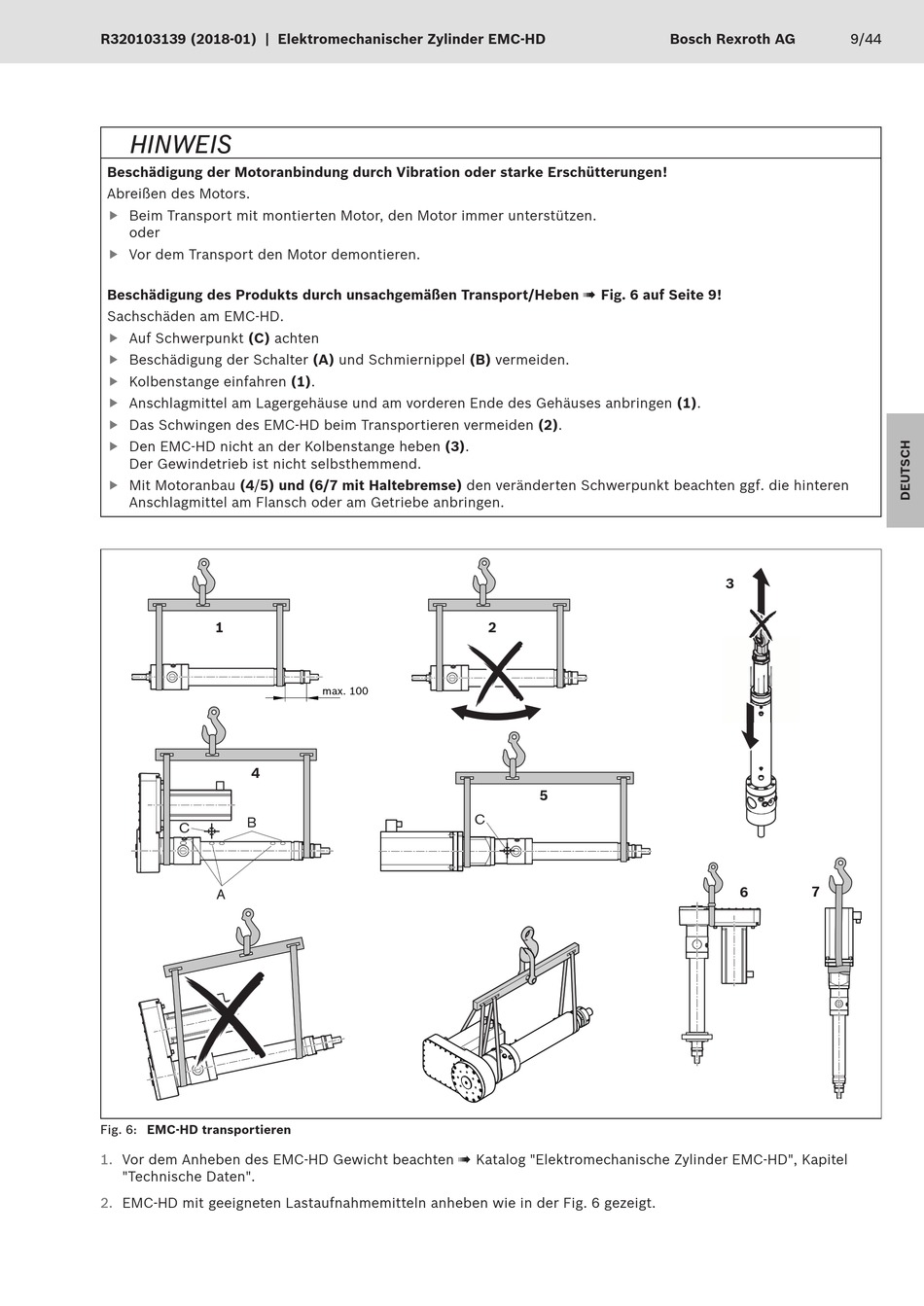

Fig. 6: EMC-HD transportieren
1.
Vor dem Anheben des EMC-HD Gewicht beachten ! Katalog "Elektromechanische Zylinder EMC-HD", Kapitel
"Technische Daten".
EMC-HD mit geeigneten Lastaufnahmemitteln anheben wie in der Fig. 6 gezeigt.
2.
2
max. 100
max. 100
C
Bosch Rexroth AG
5
9/44
3
7
6
