PIAGGIO MÖCHTE IHNEN DANKEN
dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll
genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die
Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs. Weiterhin erhalten Sie
technische Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller
Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist
grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden.

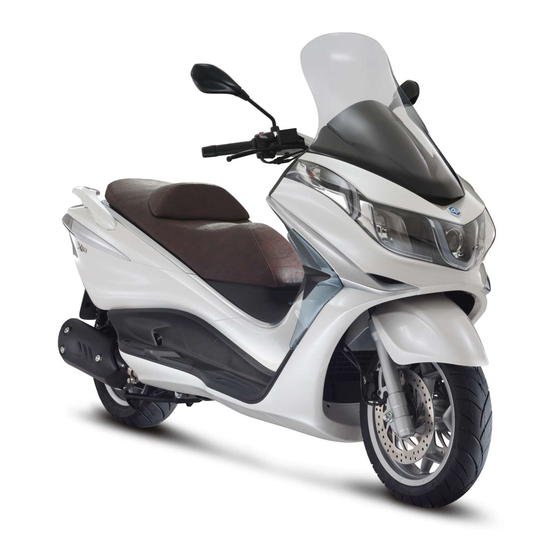

X10 500ie Executive
Ed. 01_04/2014

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PIAGGIO X10 500ie

Inhaltszusammenfassung für PIAGGIO X10 500ie

  • Seite 1 PIAGGIO MÖCHTE IHNEN DANKEN dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs.
  • Seite 2 Die Angaben in dieser Bedienungsanleitung sind derart zusammengestellt worden, dass sie in erster Linie eine klare und einfache Gebrauchsanleitung liefern. Außerdem werden kleine Wartungsarbeiten und die regelmäßigen Kontrollen beschrieben, die bei Vertragshändlern oder autorisierten Vertragswerkstätten durchgeführt werden müssen. Dieses Heft enthält außerdem Anleitungen für einige einfache Reparaturarbeiten. Arbeiten, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben sind, erfordern besondere Werkzeuge bzw.
  • Seite 3 Sicherheit der personen Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit der Personen verursachen. Umweltschutz Gibt die richtigen Verhaltensweisen an, so dass der Einsatz des Fahrzeuges keine Schäden an der Umwelt verursacht. Unversehrtheit des fahrzeugs Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit des Fahrzeuges verursachen, oder auch...

  • Seite 5: Inhaltsverzeichnis

    Die schlüssel................. 36 Ausbau der zündkerze.............. 73 LED-Kontrollanzeige für eingeschaltete Wegfahrsperre..37 Ausbau luftfilter................. 75 Arbeitsweise................37 Reinigung des Luftfilters............76 Die programmierung der Piaggio wegfahrsperre....38 Kühlflüssigkeitsstand..............76 Zugang zum benzintank............39 Kontrolle bremsflüssigkeitsstand..........78 Steckdose................. 41 Auffüllen von bremsflüssigkeit..........79 USB-Buchse................
  • Seite 6 Einstellung des scheinwerfers..........90 Vordere Blinker................. 94 Rücklichteinheit................. 95 Hintere blinker................96 Nummernschildbeleuchtung............. 97 Helmfachbeleuchtung............... 97 Rückspiegel................98 Hinterrad-scheiben-bremse............98 Loch im reifen................100 Stilllegen des fahrzeugs............101 Fahrzeugreinigung..............101 Fehlersuche................103 TECHNISCHE DATEN..............107 Daten..................110 Bordwerkzeug................112 ERSATZTEILE UND ZUBEHÖR..........115 Hinweise...................

  • Seite 7: Fahrzeug

    X10 500ie Executive Kap. 01 Fahrzeug...

  • Seite 8: Das Cockpit

    Das cockpit (01_01) 01_01...
  • Seite 9 A = Zündschloss B = Taste zum Öffnung der Tankklappe C = Taste für Sitzbanköffnung D = Schalter Warnblinkanlage E = Taste ASR F = Linkes Handschuhfach Cockpit G = Hupenschalter H = Bremshebel Hinterradbremse I = Blinkerschalter L = Taste Lichthupe M = Licht-Wechselschalter N = Armaturenbrett O = Schalter zum Abstellen des Motors (RUN/OFF)

  • Seite 10: Analoge Instrumente

    Z = Tasten Vorspannungseinstellung hintere Radaufhängung / Federung Analoge instrumente (01_02)
  • Seite 11 01_02 A - Benzinstandanzeiger B - Tachometer...
  • Seite 12 C - Benzinreservekontrolle D - Kontrolllampe unzureichender Öldruck E - Kontrolllampe Motor nicht startbereit F - Kontrolllampe Abblendlicht G - Blinkerkontrolle H - Kontrolllampe Warnblinkanlage I - LED Wegfahrsperre L - Kontrolllampe Motorbetrieb und Anzeige Störungen Motor M = ABS-Kontrolllampe N = ASR-Kontrolllampe O - Kühlflüssigkeitstemperatur-Anzeiger P - Drehzahlmesser...

  • Seite 13: Uhr

    Uhr (01_03) Die Uhr zeigt bei laufendem Fahrzeug oder Schlüssel in Position «KEY ON», die ak- tuelle Stunde und Minuten an, wie nach der manuellen Einstellung, im Format «hh:mm». Stellen Sie die Uhrzeit korrekt ein, wie im Abschnitt «Einstellung Funktion Stunden/ Minuten»...
  • Seite 14 Das Digitaldisplay kann in fünf Hauptbereiche aufgeteilt werden, innerhalb derer sich die Funktionen und Einstellungen stattfinden: - Temperaturanzeige und Warnung Eis «4»; - Wartungs-Ikone «5»; - Uhr «6»; - Informationen zu Geschwindigkeit, momentanem und durchschnittlichem Kilome- terstand, Autonomie, Batteriespannung «7»; - Entfernungsinformationen «8», die sich auf die Funktionen «TOTAL», «TRIP A»...
  • Seite 15 DISPLAY-NAVIGATION HAUPTMENÜ Die Navigation im Display findet im Wesentlichen in den drei Fenstern des Hauptme- nüs statt: - «TOTAL»: ist das Fenster des Gesamtkilometerstands und zeigt die Gesamtinfor- mationen, die ab dem ersten Start des Fahrzeugs gespeichert wurden; - «TRIP A»: ist das Fenster der ersten Teilstrecke, die man speichern möchte; es zeigt die Informationen zum festgelegten Intervall;...
  • Seite 16 Im unteren Bereich des Displays bleibt der Gesamtkilometerstand seit dem ersten Start des Fahrzeugs in «km» oder «mi» angezeigt. Im Fenster «TRIP A», im mittleren Bereich des Displays, kann man nacheinander ablesen: - Kilometerstand, in «km/l» oder in «mi/gal» angegeben; - durchschnittlicher Kilometerstand, berechnet seit Beginn der Statistiken «TRIP A», in «km/l»...
  • Seite 17 KURZER DOPPELTER DRUCK DER TASTE «MODE» Gleiche Funktion des kurzen Drucks der Taste «ODO/TRIP». LANGER DRUCK DER «MODE» TASTE Aus jeglicher Funktion von jedem beliebigen Fenster aus gelangt man durch langen Druck der Taste «MODE» zur Anzeige des «Kilometerstands» im entsprechenden Fenster des Hauptmenüs.
  • Seite 18 - Wenn man wie beschrieben im Display navigiert, kann man die durchschnittliche Gesamtgeschwindigkeit «AVG» des TRIP A oder des TRIP B anzeigen, je nachdem in welchem Menü man gerade ist. 01_09 - Wenn man wie beschrieben im Display navigiert, kann man auch die insgesamt erreichte Höchstgeschwindigkeit «MAX»...
  • Seite 19 Der Kilometerstand wird nur angezeigt, wenn die Geschwindigkeit des Fahrzeugs höher ist als 5 km/h (3 mph), anderenfalls wird das Symbol «--.-» angezeigt. Der durchschnittliche Kilometerstand wird auch bei stehendem Fahrzeug mit laufen- dem Motor berechnet. Werden die Daten mit der Taste «ODO/TRIP» zurückgestellt, wird der durchschnittliche Kilometerstand angezeigt, nachdem man mindestens 0,1 km (0,1 mi) zurückgelegt hat.
  • Seite 20 - mit einem kurzen Druck der Taste «MODE» kann man die Maßeinheit der ge- wünschten Größe ändern, wodurch das Blinken aufhört; - mit einem langen Druck der Taste «SET» bestätigt man die Wahl und man kann den Vorgang für die anderen Größen wiederholen. BATTERIE Zeigt die momentane Spannung (Volt) der Batterie an.

  • Seite 21: Wartungs-Ikonen

    EINSTELLUNGSSYMBOL HINTERER STOßDÄMPFER Das Einstellungssymbol des hinteren Stoßdämpfers zeigt die Vorspanneinstellung der hinteren Radaufhängung / Federung an. 01_16 Die Tasten «UP» und «DOWN» betätigen, nachdem der Schlüssel auf «ON» gedreht wurde, um die Vorspannung am hinteren Stoßdämpfer zu erhöhen oder zu verringern. 01_17 Wartungs-ikonen (01_18) Die Ikone der Wartung blinkt fünf Sekunden lang bei jedem Einschalten des Fahr-...

  • Seite 22: Einstellung Außentemperaturanzeige

    Für die planmäßigen Wartungsarbeiten und die Rücksetzung der Ikone, wenden Sie sich an eine autorisierte Vertragswerkstatt. DIE ERSTE KONTROLLE AUF JEDEN FALL WIE IN DER TABELLE DES WAR- TUNGSPROGRAMMS FESTGELEGT NACH 1000 km DURCHFÜHREN. Einstellung Außentemperaturanzeige (01_19) Die Anzeige der Außentemperatur befindet sich auf der linken Seite des Displays, in «°C»...

  • Seite 23: Taste "Mode

    Falls die «SET» Taste während der Einstellung mehr als zehn Sekunden nicht betätigt wird, wird der Vorgang unterbrochen und die Uhrzeit nicht geändert; den Einstellvor- gang wiederholen. WARNUNG AUS SICHERHEITSGRÜNDEN KANN DIE UHREINSTELLUNG AUSSCHLIESS- LICH BEI STEHENDEM FAHRZEUG VORGENOMMEN WERDEN. WARNUNG EIN ABKLEMMEN DER BATTERIEKABEL SETZT DIE UHR ZURÜCK 01_21...

  • Seite 24: Zündschloss

    • TRIP B - Kilometerstand (km/l) - AVG durchschnittlicher Verbrauch (km/l) - Geschätzte Restautonomie (km) - Trip Time: Chronometer (hh:mm) - AVG durchschnittliche Geschwindigkeit (km/h) - MAX erreichte Höchstgeschwindigkeit (km/h) - Batteriespannung (V) Wenn man die Taste «ODO/TRIP» in den Fenstern «TRIP A» und «TRIP B» lange drückt, kann man alle Zähler dieses TRIP nullstellen.

  • Seite 25: Lenkerschloss Absperren

    Lenkerschloss absperren (01_25) Den Lenker nach links drehen (bis zum Anschlag), den Schlüssel auf Position «LOCK» stellen und herausziehen. 01_25 Lenkschloss aufsperren (01_26) Den Zündschlüssel wieder in das Zündschloss stecken und auf «OFF» drehen. 01_26...

  • Seite 26: Lenkradschloss Absperren

    Lenkradschloss absperren (01_27) Um das Abbiegen nach Links anzuzeigen, den Schalter «A» nach links stellen. Um das Abbiegen nach Rechts anzuzeigen, den Schalter «A» nach rechts stellen. Zum Ausschalten der Blinker in die Mitte auf den Schalter «A» drücken. 01_27 Hupendruckknopf (01_28) Zum Hupen den Schalter «A»...

  • Seite 27: Umschalter Fernlicht/ Abblendlicht

    Umschalter fernlicht/ abblendlicht (01_29) Steht der Licht-Wechselschalter «A» auf Position «1», ist das Abblendlicht einge- schaltet. Auf Position «2» wird das Fernlicht eingeschaltet. Durch Druck des Schalters «B» wird die Lichthupe betätigt. 01_29 Schalter warnblinkanlage (01_30) Bei Betätigung dieses Schalters werden alle vier Blinker gleichzeitig eingeschaltet. Die Warnblinkanlage kann über der Schalter «D»...

  • Seite 28: Startschalter

    Startschalter (01_31, 01_32) Sicherstellen, dass der Schalter zum Abstellen des Motors «A» auf Run «1» steht und dass der Seitenständer angehoben ist. Zuerst einen der beiden Bremshebel ziehen und dann zum Starten des Motors den Schalter «B» drücken. Den Gasgriff im Leerlauf halten. 01_31 01_32 Schalter zum Abstellen des Motors (01_33)

  • Seite 29: Antiblockiersystem (Abs)

    ACHTUNG DEN NOT-AUS SCHALTER NICHT WÄHREND DER FAHRT BETÄTIGEN, AUS- GENOMMEN IM NOTFALL. Antiblockiersystem (ABS) (01_34, 01_35) Das Fahrzeug verfügt über ein Antiblockiersystem ABS an den Rädern. A: Hallgeber B: Geschwindigkeitssensor • ABS: Es handelt sich um eine hydraulisch - elektronische Vorrichtung, die den Druck im Inneren des Bremskreises begrenzt, wenn ein am Rad an- gebrachter Sensor dessen Tendenz zur Blockierung erfasst.

  • Seite 30: Antiblockiersystem (Asr)

    BEI SEHR NIEDRIGER GESCHWINDIGKEIT (UNTER 5 KM/H) SCHALTET SICH DAS ABS-SYSTEM AUS. SEIEN SIE DAHER VORSICHTIG BEI BREMSUNGEN MIT GERINGER BODEN- HAFTUNG BEI NIEDRIGER GESCHWINDIGKEIT (BEISPIELSWEISE BEIM BREMSEN AUF GEFLIESTEN GARAGENBÖDEN, NACHDEM MAN AUF NASSER STRASSE ODER UNTER ÄHNLICHEN BEDINGUNGEN GEFAHREN IST) ANMERKUNG DIE ABS-KONTROLLLAMPE SCHALTET SICH EIN UND BLEIBT EINGESCHAL- TET, BIS MAN 5 km/h ERREICHT.
  • Seite 31 WARNUNG DAS ASR-SYSTEM BERUHT AUF DER ERKENNUNG DES GESCHWINDIG- KEITSUNTERSCHIEDS ZWISCHEN HINTERRAD UND VORDERRAD. DAMIT DAS SYSTEM DIE MAXIMALE EFFIZIENZ UNTER ALLEN BEDINGUNGEN BEI- BEHÄLT, IST ES NOTWENDIG, DAS KALIBRIERUNGSVERFAHREN JEDES MAL DURCHZUFÜHREN, WENN MAN AUCH NUR EINEN DER REIFEN WECHSELT. ZUR KALIBRIERUNG DER STEUERELEKTRONIK DAS UNTEN ANGEGEBENE VERFAHREN DURCHFÜHREN.
  • Seite 32 losfährt, auf denen der Eingriff des ASR die Fortbewegung des Fahrzeugs verhindern könnte. ANMERKUNG BEIM ANLASSEN DES FAHRZEUGS BLINKT DIE ASR-KONTROLLLAMPE MIT DER GLEICHEN FREQUENZ DER ABS-KONTROLLLAMPE UND ZEIGT DAMIT EINE DIAGNOSEPHASE DES SYSTEMS AN. WENN KEINE FEHLER VORLIE- GEN, GEHEN BEIDE KONTROLLLAMPEN GLEICHZEITIG AUS SOBALD MAN 5 km/h ÜBERSCHREITET.
  • Seite 33 ACHTUNG BEI NIEDRIGER GESCHWINDIGKEIT (UNTER 5 KM/H) IST DAS ASR-SYSTEM NICHT WIRKSAM. SEIEN SIE BESONDERS VORSICHTIG, WENN SIE BEI GERINGER BODENHAF- TUNG AUS DEM STAND BESCHLEUNIGEN, VOR ALLEM AUF DEN ERSTEN METERN FAHRT. ANMERKUNG IM FALLE EINES UNEBENEN STRASSENBELAGS KÖNNTEN KURZE AKTIVI- ERUNGEN DES ASR-SYSTEMS AUFTRETEN.
  • Seite 34 ACHTUNG IM FALLE DER FEHLFUNKTION DER BATTERIE SCHALTET SICH DAS ABS - ASR SYSTEM AUS. KALIBRIERUNGSVERFAHREN ASR-SYSTEM. Damit die Leistungsfähigkeit des ASR-Systems nach dem Wechsel eines oder beider Reifen erhalten bleibt, ist ein Kalibrierungsvorgang am System auf einer geraden, ebenen Strecke durchzuführen. Die folgenden Anweisungen beachten. Es wird darauf hingewiesen, dass der Vorgang (Schritte 1 bis 4) innerhalb von 60 Sekunden nach dem Anlassen des Motors aktiviert werden muss.

  • Seite 35: Die Wegfahrsperre

    Für einen besseren Schutz gegen Diebstahl ist das Fahrzeug mit einem elektron- ischen Motor-Blockierungssystem «PIAGGIO WEGFAHRSPERRE» ausgestattet, die sich beim Abziehen des Zündschlüssels automatisch einschaltet. Beim Starten wird von der «PIAGGIO WEGFAHRSPERRE» der Zündschlüssel abgefragt. Nur wenn er erkannt wird, wird das Starten des Fahrzeugs von der Wegfahrsperre frei- gegeben.

  • Seite 36: Die Schlüssel

    Kennziffer der Schlüssel wiedergegeben ist. 01_38 WARNUNG DER VERLUST DES BRAUNEN SCHLÜSSELS MACHT ES UNMÖGLICH ZU- KÜNFTIG REPARATUREN AN DER "PIAGGIO WEGFAHRSPERRE" UND AN DER MOTOR-ZÜNDELEKTRONIK VORZUNEHMEN. WARNUNG WIR RATEN IHNEN SOWOHL DIE "CODE CARD" ALS AUCH DEN BRAUNEN SCHLÜSSEL AN EINEM SICHEREN ORT AUFZUBEWAHREN (NICHT IM FAHR-...

  • Seite 37: Led-Kontrollanzeige Für Eingeschaltete Wegfahrsperre

    LED-Kontrollanzeige für eingeschaltete Wegfahrsperre (01_41) Der Betrieb der «PIAGGIO WEGFAHRSPERRE» wird durch das Blinken der ent- sprechenden Kontrolllampe «A» angezeigt. Um ein Entladen der Batterie zu vermeiden, schaltet sich die LED-Anzeige nach 48 Stunden Dauerbetrieb automatisch aus. Bei Störungen am System gibt die LED-Anzeige der autorisierten Vertragswerk- statt je nach aufgetretener Störung durch unterschiedliches Blinken Hinweise auf die...

  • Seite 38: Die Programmierung Der Piaggio Wegfahrsperre

    «CODE CARD» AUSGEHÄNDIGT WERDEN. Die programmierung der Piaggio wegfahrsperre (01_42) Nachstehend finden Sie die Arbeitsschritte, die zur Programmierung der PIAGGIO WEGFAHRSPERRE bzw. zum Speichern weiterer Schlüssel benötigt werden. Bei der Programmierung muss der Schalter zum Abstellen des Motors auf «RUN» stehen.

  • Seite 39: Zugang Zum Benzintank

    lassen, anschließend wieder auf «OFF» drehen und abziehen. Unter Befolgung der o.a. Angaben und Zeiten können bis zu 5 Schlüssel programmiert werden. ENDE DER PROGRAMMIERUNG Nachdem Sie den zu programmierenden Schlüssel «B» abgezogen haben, erneut den «MASTER» Schlüssel «A» in das Zündschloss stecken und auf «ON» drehen (dies muss innerhalb von 10 Sek.
  • Seite 40 • mechanisch, vom Zündschloss. Öffnen vom Cockpit • Zum Öffnen der Tankklappe, mit eingestecktem Schlüssel in Position «OFF» oder «ON», die spezielle Taste «A» auf dem Cockpit drücken. 01_43 Öffnen vom Handschuhfach aus • Zum Öffnen der Tankklappe, bei eingestecktem Schlüssel in Position «OFF»...

  • Seite 41: Steckdose

    Die Klappe hebt sich automatisch an; zum Tanken, den Deckel «C» abschrauben. 01_45 Steckdose (01_46) Im Handschuhfach befindet sich auf der rechten Seite eine 12V-Steckdose. Über die Steckdose können Verbraucher mit einer Leistung von weniger als 180 W (Handy, Inspektionslampe usw.) mit Strom versorgt werden. ACHTUNG 01_46 WIRD DIE STECKDOSE LÄNGERE ZEIT BENUTZT, KANN SICH DIE BATTERIE...

  • Seite 42: Usb-Buchse

    USB-Buchse (01_47) Im Inneren des Handschuhfachs, auf der linken Seite des Cockpits, ist eine USB- Buchse vorgesehen. Um sie zu benutzen, die Schutzkappe abziehen. Die Kappe wieder auf die Buchse aufsetzen, um zu vermeiden, dass diese durch Wasser und/oder Feuchtigkeit be- schädigt wird.

  • Seite 43: Het Zadel

    USB-Anschluss Ausgangsspannung (5,00±0,25) Vdc Ladestrom 1 A max Het zadel (01_48, 01_49) Die Sitzbank ist mit einem Schutzbezug ausgestattet, der z. B. bei Regen benutzt werden kann. Der Bezug ist normalerweise im vorderen Staufach auf der rechten Seite unterge- bracht. Den Bezug bei angehobener Sitzbank von der Vorderseite beginnend aufziehen;...

  • Seite 44: Sitzbanköffnung

    Sitzbanköffnung (01_50, 01_51) Bei Zündschlüssel auf Stellung «OFF» oder «ON» bzw. bei laufendem Motor kann die Sitzbank durch Druck auf den Schalter «A» elektrisch geöffnet werden. Bei einem Ausfall der elektrischen Sitzbanköffnung muss der Notfallhebel «B» betätigt werden. 01_50 01_51 Abnehmen der seitenhauben (01_52) ÖFFNUNG LINKES HANDSCHUHFACH COCKPIT Bei auf dem Hauptständer aufstützendem Fahrzeug, den Lenker bis zum Anschlag...

  • Seite 45: Fahrgestell- Und Motornummer

    RECHTES HANDSCHUHFACH COCKPIT ÖFFNUNG Den Lenker nach links drehen, bis zum Anschlag, mit dem Fahrzeug auf dem Haupt- ständer und die Klappe «B» des Fachs anheben. Im Inneren befindet sich eine Klappe zur Kontrolle und zum Nachfüllen der Kühlflüs- sigkeit. ACHTUNG DIE RECHTEN UND LINKEN HANDSCHUHFÄCHER DES COCKPITS SIND NICHT WASSERDICHT.
  • Seite 46 Rahmennummer Zum Ablesen der Fahrgestellnummer muss die Klappe «A» im Inneren des vorderen Staufachs entfernt werden. 01_53 01_54 Motornummer Die Motornummer «B» ist in der Nähe der unteren Halterung des hinteren linken Stoßdämpfers eingestanzt. 01_55...

  • Seite 47: Öffnen Des Vorderen Handschuhfachs

    Öffnen des vorderen Handschuhfachs (01_56) Den Zündschlüssel in das Zündschloss stecken und solange drücken, bis sich das Staufach öffnet. Falls der Schalter auf «LOCK» steht, bevor man ihn drückt den Schlüssel bis in die Position «OFF» drehen. 01_56 Im Inneren des vorderen Staufachs befinden sich: •...

  • Seite 49: Benutzungshinweise

    X10 500ie Executive Kap. 02 Benutzungshinw eise...

  • Seite 50: Kontrollen

    Kontrollen (02_01) Vor Inbetriebnahme des Fahrzeugs folgendes überprüfen: 1. Den Benzinstand prüfen. 2. Den Bremsflüssigkeitsstand der Vorder- und Hinterradbremse prüfen. 3. Den Reifendruck prüfen. 4. Die Funktion des Standlichts, des Scheinwerfers und der Blinker prüfen. 5. Die Funktion der Vorderrad- und Kombibremse prüfen. 02_01 6.
  • Seite 51 Das Erreichen der Kraftstoffreserve wird durch Aufleuchten der entsprechenden Kon- trolllampe auf der Instrumenteneinheit angezeigt. Nachdem die Klappe wie beschrieben geöffnet wurde, den Deckel abschrauben und tanken. ACHTUNG VOR DEM TANKEN DEN MOTOR ABSTELLEN. 02_03 DAS FAHRZEUG AUSSCHLIESSLICH DANN BETANKEN, WENN ES AUF DEM HAUPTSTÄNDER STEHT.

  • Seite 52: Technische Angaben

    ACHTUNG UM GLANZVERLUSTE UND EINE BEEINTRÄCHTIGUNG DER MECHANISCHEN MATERIALEIGENSCHAFTEN ZU VERMEIDEN, DIE LACKIERTEN ODER PLAS- TIK-FAHRZEUGTEILE, DIE MIT DEM KRAFTSTOFF IN BERÜHRUNG KOMMEN, SOFORT REINIGEN. Technische angaben Kraftstofftank 15,5 Liter (davon ca. 2 Liter Reserve) Reifendruck (02_05) Regelmäßig entsprechend der Angaben aus der Tabelle für das Wartungsprogramm den Reifendruck sowie den Reifenverschleiß...
  • Seite 53 ACHTUNG DER REIFENLUFTDRUCK MUSS BEI KALTEN REIFEN KONTROLLIERT WER- DEN. EIN FALSCHER REIFENDRUCK VERURSACHT EINEN VORZEITIGEN VER- SCHLEISS DER REIFEN UND MACHT DAS FAHREN GEFÄHRLICH. DER REIFEN MUSS GEWECHSELT WERDEN, WENN DIE PROFILSTÄRKE DIE GESETZLICH VORGESEHENE MINDEST-PROFILTIEFE ERREICHT HAT. REIFENDRUCK Reifendruck vorderer Reifen (mit 2,3 bar (2,3 bar) Beifahrer)

  • Seite 54: Einstellen Der Stoßdämpfer

    Einstellen der Stoßdämpfer (02_06, 02_07, 02_08, 02_09, 02_10, 02_11, 02_12, 02_13) Die Vorspannung der hinteren Radaufhängung / Federung kann je nach Zuladung elektrisch eingestellt werden. 02_06 Die Tasten «UP» und «DOWN» betätigen, nachdem der Schlüssel auf «ON» gedreht wurde, um die Vorspannung am hinteren Stoßdämpfer zu erhöhen oder zu verringern. 02_07 Das entsprechende Symbol zeigt die Vorspannung im Display an.
  • Seite 55 Je mehr Windungen erscheinen, desto geringer ist die Stoßdämpfervorspannung: - geringste Vorspannung: Nur Fahrer. - maximale Vorspannung: Fahrer, Beifahrer und Gepäck. Die Einstellung erfolgt kontinuierlich in beide Richtungen. ACHTUNG 02_09 DAS FAHREN MIT NICHT RICHTIG AUF DAS FAHRER- UND EVENTUELLE BEI- FAHRERGEWICHT EINGESTELLTER FEDERVORSPANNUNG KANN DEN FAHRKOMFORT UND DIE FAHRPRÄZISION BEEINTRÄCHTIGEN.
  • Seite 56 - die Tasten «UP» und «DOWN» gleichzeitig gedrückt halten und den Zündschlüssel auf «ON» stellen. 02_11 - beim Zurücksetzen läßt das System den Stoßdämpfer den kompletten Federweg durchlaufen, wobei die Druckstufe der Zugstufe folgt. Danach wird er am unteren An- schlag positioniert und die Anzeige im Digitaldisplay erlischt.

  • Seite 57: Einfahren

    Einfahren (02_14) WÄHREND DER ERSTEN 1000 KM NIE SCHNELLER ALS 80% DER HÖCHST- GESCHWINDIGKEIT FAHREN, VOLLGAS VERMEIDEN. VOLLGAS VERMEIDEN. NIE ÜBER LANGE STRECKEN MIT KONSTANTER GESCHWINDIGKEIT FAH- REN. NACH DEN ERSTEN 1000 KM DIE GESCHWINDIGKEIT LANGSAM BIS ZUR MAXIMALEN STEIGERN. ACHTUNG 02_14 UM SCHÄDEN AM FAHRZEUG ZU VERMEIDEN, MÜSSEN DIE OBEN ANGEGE-...
  • Seite 58 - Den Zündschlüssel in das Zündschloss stecken und auf "ON" drehen. 02_16 - Abwarten, dass sich die Kontrolllampe Motorbetrieb ausschaltet. 02_17 - Sicherstellen, dass der Schalter zum Abstellen des Motors «A» auf RUN «1» steht, dass der Ständer angehoben ist und dass die Kontrolllampe «Motor nicht startbereit» ausgeschaltet ist.
  • Seite 59 ACHTUNG NIE IN GESCHLOSSENEN RÄUMEN STARTEN, WEIL DIE ABGASE GIFTIG SIND. ACHTUNG 02_19 DER AUSPUFF WIRD SEHR HEISS. BEIM ABSTELLEN DES FAHRZEUGS UN- BEDINGT DARAUF ACHTEN, DASS DER AUSPUFF KEINE BRENNBAREN MA- TERIALIEN BERÜHRT. VERBRENNUNGSGEFAHR BEI BERÜHREN DES AUS- PUFFS. WARNUNG DAS HINTERRAD WIRD AUCH BEI NUR GERINGER DREHUNG DES GAS- GRIFFS VOM AUTOMATIK-GETRIEBE IN DREHUNG VERSETZT.

  • Seite 60: Vorkehrungen

    Vorkehrungen ACHTUNG UM MOTORSCHÄDEN ZU VERMEIDEN, DEN KALTEN MOTOR NIE HOCHTOU- RIG LAUFEN LASSEN. BEI BERGABFAHRTEN DARAUF ACHTEN NIE DIE HÖCHSTGESCHWINDIGKEIT ZU ÜBERSCHREITEN, UM MOTORSCHÄDEN DURCH LÄNGERES HOCHTOURIGES LAUFEN ZU VERMEIDEN. UM DEN MO- TOR ZU SCHÜTZEN SCHALTET SICH BEI LÄNGEREM HOCHTOURIGEM LAU- FEN DES MOTORS EIN DREHZAHLBEGRENZER EIN, SOBALD DIE VORGEGE- BENE MOTORDREHZAHL ÜBERSCHRITTEN WIRD.

  • Seite 61: Ständer

    ACHTUNG DEN MOTOR NIE WÄHREND DER FAHRT ABSTELLEN. ANDERNFALLS KANN BENZIN IN DEN KATALYSATOR GELANGEN, DORT VERBRENNEN UND DURCH ÜBERHITZUNG DEN KATALYSATOR BESCHÄDIGEN.. Den Schalter zum Abstellen des Motors «B» in die Position «0» von OFF stellen. ANMERKUNG NACH ABSTELLEN DES MOTORS MIT DEM ENTSPRECHENDEM SCHALTER DEN ZÜNDSCHLÜSSEL AUF «OFF»...
  • Seite 62 Mit dem Fuß auf den Überstand am Ständer «B» drücken, bis er in geöffneter Position einrastet und gleichzeitig das Fahrzeug auf den Ständer auflehnen. WARNUNG JEDES MAL WENN DER SEITENSTÄNDER RUNTERGEKLAPPT WIRD, WIRD DER MOTOR AUSGESCHALTET. JEGLICHE VERÄNDERUNG KANN SCHWERE FAHRZEUGSCHÄDEN VERUR- SACHEN.

  • Seite 63: Automatische Kraftübertragung

    Automatische kraftübertragung (02_24) Um die größte Leichtigkeit und Bequemlichkeit beim Fahren zu gewährleisten, ist das Fahrzeug mit einem Automatik-Getriebe mit Regler und Fliehkraftkupplung ausge- stattet. Dieses System wurde entwickelt, um auf ebener Straße wie bei Bergfahrten beste Beschleunigungsleistung bei geringstem Verbrauch zu erhalten. Bei Anhalten an Steigungen (Ampel, Stau, usw.) nur die Bremsen zum Halten des Fahrzeuges benutzen, den Motor dabei im Leerlauf lassen.
  • Seite 64 3. Nach längeren Fahrten auf nassen Straßen, ohne dass die Bremsen betätigt wur- den, ist die Bremsleistung anfangs geringer. Unter diesen Fahrbedingungen sollte die Bremse in regelmäßigen Abständen betätigt werden. 4. Bei nassen Straßen, Schotterstraßen oder rutschigem Straßenbelag keine Voll- bremsung durchführen.
  • Seite 65 OHNE DIE O. G. ZUBEHÖRTEILE KANN DAS FAHRZEUG SCHNELLER, JEDOCH IMMER INNERHALB DER GESETZLICH VORGESEHENEN GRENZEN GEFAH- REN WERDEN. SIND AM ROLLER NICHT ORIGINALE PIAGGIO-ZUBEHÖRTEILE ANGE- BRACHT WORDEN, IST DAS FAHRZEUG STARK BELADEN, IST DER ALLGE- MEINE FAHRZEUGZUSTAND NICHT BESONDERS GUT ODER WENN ES DIE WETTERBEDINGUNGEN ERFORDERN, MUSS DIE GESCHWINDIGKEIT NOCH WEITER VERRINGERT WERDEN.

  • Seite 67: Wartung

    X10 500ie Executive Kap. 03 Wartung...

  • Seite 68: Motorölstand

    Motorölstand Bei 4-Taktmotoren wird das Motoröl zur Schmierung der Ventilsteuerung, der Kurbel- wellenlager und der Zylinder- Kolbeneinheit benutzt. Zu wenig Öl führt zu unzu- reichender Schmierung und kann schwere Motorschäden verursachen.Bei allen 4-Taktmotoren ist es normal, dass das Öl nach und nach seine Schmierleistung ver- liert und eine gewisse Menge Öl verbraucht wird.

  • Seite 69: Nachfüllen Von Motoröl

    03_02 Nachfüllen von Motoröl (03_03) Vorm Nachfüllen von Motoröl muss zunächst der Ölstand geprüft werden. Beim Nach- füllen von Motoröl darf die Markierung MAX nicht überschritten MAX werden. Empfohlene produkte eni i-Ride PG 5W-40 Schmiermittel auf synthetischer Basis für 4-Takt-Hochleistungsmotoren. JASO MA, MA2 - API SL - ACEA A3 03_03 Technische angaben...

  • Seite 70: Ölkontrollampe (Unzureichender Öldruck) (03_04

    Ölkontrollampe (unzureichender öldruck) (03_04) Das Fahrzeug besitzt eine Öldruckkontrolle, die bei Drehen des Zündschlüssels auf «ON» aufleuchtet. Nach Anlassen des Motors muss die Öldruckkontrolle erlöschen. Leuchtet die Öldruckkontrolle beim Bremsen, im Leerlauf oder bei Kurvenfahr- ten auf, muss der Ölstand geprüft und gegebenenfalls aufgefüllt werden. Leuch- tet die Öldruckkontrolle nach dem Nachfüllen beim Bremsen, im Leerlauf oder bei Kurvenfahrten weiterhin auf, müssen Sie sich an eine autorisierte Vertrags- werkstatt wenden.

  • Seite 71: Hinterradgetriebeölstand

    SETZLICH VORGESEHEN MIT ANLAGEN ZUR UMWELTFREUNDLICHEN BE- SEITIGUNG VON ALTÖL AUSGERÜSTET IST. Hinterradgetriebeölstand (03_05, 03_06) Den Ölstand im Hinterradgetriebe prüfen. Das Öl muss bis zur oberen Kerbe des Messstabs «A» reichen. ACHTUNG DER BETRIEB DES MOTORS MIT ZU WENIG ODER MIT FALSCHEM ÖL FÜHRT ZU EINER FRÜHZEITIGEN ABNUTZUNG DER BEWEGTEN TEILE UND KANN 03_05 SCHWEREN SCHÄDEN FÜHREN.

  • Seite 72: Reifen

    API GL-4 Technische angaben Getriebeöl 250 cm³ Reifen (03_07) Regelmäßig entsprechend der Angaben aus der Tabelle für das Wartungsprogramm den Reifendruck sowie den Reifenverschleiß kontrollieren. Die Reifen sind mit Ab- nutzungsanzeigern versehen. Die Reifen müssen gewechselt werden sowie die Ab- nutzungsanzeiger auf der Lauffläche sichtbar werden.

  • Seite 73: Ausbau Der Zündkerze

    REIFEN Vorderreifen 120/70-15" M/C 56S Tubeless Hinterer Reifen 150/70-13" M/C 64S Tubeless REIFENDRUCK Reifendruck vorderer Reifen (mit 2,3 bar (2,3 bar) Beifahrer) Reifendruck hinterer Reifen (mit 2,4 Bar (2,6 Bar) Beifahrer) Ausbau der zündkerze (03_08, 03_09, 03_10) Zum Ausbau der Zündkerzen wie folgt vorgehen: - die angegebene Schraube der Kerzenklappe an der linken Fahrzeugseite abschrau- ben.
  • Seite 74 - Kerzenstecker «A» der H.S. Kabel von den Zündkerzen abklemmen. - die Zündkerzen mit dem Kerzenschlüssel aus dem Bordwerkzeug ausschrauben. - die Zündkerzen beim Wiedereinbau mit der notwendigen Neigung einstecken und von Hand bis zum Anschlag einschrauben. Den Kerzenschlüssel nur zum Festziehen verwenden.

  • Seite 75: Ausbau Luftfilter

    BEIM WIEDEREINBAU DER ZUGANGSKLAPPE AUF DIE STECKVERBINDUN- GEN ACHTEN, DIE FÜR DIE KORREKTE POSITIONIERUNG UND BEFESTIGUNG DER KLAPPE ERFORDERLICH SIND. 03_10 Ausbau luftfilter (03_11) Zum Ausbau des Luftfilters, nach den Angaben der Tabelle des Wartungsprogramms, wenden Sie sich an eine autorisierte Vertragswerkstatt. ACHTUNG BEI HÄUFIGEN FAHRTEN AUF STAUBIGEN STRASSEN MÜSSEN DIE WAR- TUNGSINTERVALLE FÜR DEN LUFTFILTER UND DEN FILTER CVT IN KÜRZ-...

  • Seite 76: Reinigung Des Luftfilters

    Reinigung des Luftfilters (03_12) Zur Reinigung des Luftfilters, nach den in der Tabelle des Wartungsprogramms an- gegebenen Intervallen, wenden Sie sich an eine autorisierte Vertragswerkstatt. Regelmäßig den unteren Teil des Entlüftungsdeckels auf Verunreinigungen überprü- fen. ABLAGERUNGEN IN DER ENTLÜFTUNGSLEITUNG, DIE AUS DEM FILTERGE- 03_12 HÄUSE KOMMEN, WIE FOLGT ENTFERNEN: 1.
  • Seite 77 3. Den Deckel «A» vom Ausdehnungsgefäß durch Drehen gegen den Uhrzeigersinn abschrauben. 4. In das Ausdehnungsgefäß schauen und prüfen, dass der Flüssigkeitsstand immer zwischen «MIN» und «MAX» liegt. 5. Liegt der Kühlflüssigkeitsstand nahe der Markierung MIN, muss Kühlflüssigkeit nachgefüllt werden. Ist der Kühlflüssigkeitsstand nicht in Ordnung, muss Kühlflüssigkeit nachgefüllt wer- den.

  • Seite 78: Kontrolle Bremsflüssigkeitsstand

    Frostschutzmittel auf der Basis von Ethylenglykol mit zugesetzten organischen Kor- rosionsinhibitoren. Farbe rot, gebrauchsfertig. ASTM D 3306 - ASTM D 4656 - ASTM D 4985 - CUNA NC 956-16 Technische angaben Kühlflüssigkeit 1,75 Liter Kontrolle bremsflüssigkeitsstand (03_16, 03_17) Die Bremsflüssigkeitsbehälter für die Vorder- und Hinterradbremse befinden sich am Lenker.

  • Seite 79: Auffüllen Von Bremsflüssigkeit

    Auffüllen von bremsflüssigkeit (03_18) Um Bremsflüssigkeit nachzufüllen, die beiden Schrauben «A» abschrauben und den Deckel «B» des Hauptbremszylinders abnehmen, um den optimalen Füllstand wieder herstellen zu können. WARNUNG DIE BREMSFLÜSSIGKEIT IST STARK ÄTZEND: KONTAKT MIT LACKIERTEN FAHRZEUGTEILEN VERMEIDEN. ACHTUNG 03_18 NUR BREMSFLÜSSIGKEIT DER KLASSE DOT 4 VERWENDEN.

  • Seite 80: Batterie

    Batterie (03_19, 03_20, 03_21, 03_22) Um Zugang zur Batterie zu haben, das Fahrzeug auf den Ständer stellen (Haupt- oder Seitenständer) und die Sitzbank anheben, wie im entsprechenden Abschnitt beschrie- ben. Die beiden Befestigungsschrauben «A» abschrauben und die Abdeckung aus den Verbindungen herausziehen.
  • Seite 81 DIE ELEKTRONISCHEN VORRICHTUNGEN AUF DEM FAHRZEUG UNWIDER- RUFLICH BESCHÄDIGT. ACHTUNG BEI DER INSTALLATION, UM BATTERIE UND ELEKTRISCHE KOMPONENTEN NICHT ZU BESCHÄDIGEN, ZUERST DAS PLUSKABEL (ROT) UND DANN DAS MINUSKABEL (SCHWARZ) ANSCHLIESSEN. WARNUNG BEI LAUFENDEM MOTOR DÜRFEN DIE BATTERIEKABEL AUF KEINEN FALL VON DER BATTERIE GETRENNT WERDEN, ANDERNFALLS KANN DIE ZÜND- ELEKTRONIK DES FAHRZEUGS IRREPARABEL BESCHÄDIGT WERDEN.

  • Seite 82: Inbetriebnahme Einer Neuen Batterie

    Beim Wiedereinbau der Bauteile besonders darauf achten, die Steckverbindungen der Abdeckung nicht zu beschädigen. 03_22 Inbetriebnahme einer neuen Batterie (03_23) Die Anschlüsse an den Polklemmen und die Spannung überprüfen. ACHTUNG DIE BATTERIEPOLE NICHT VERTAUSCHEN: ES BESTEHT DIE GEFAHR VON KURZSCHLUSS UND STÖRUNGEN AN DEN ELEKTRISCHEN VORRICHTUN- GEN.

  • Seite 83: Sicherungen

    - Mindestens einmal im Monat den Motor starten und den Motor für 10 - 15 Minuten mit Drehzahlen leicht oberhalb des Leerlaufes laufen lassen. Damit werden die Bat- terie aber auch die Motorbauteile funktionsfähig gehalten. - Wird das Fahrzeug stillgelegt (siehe Anleitung im Abschnitt «Stilllegen des Fahr- zeugs»...
  • Seite 84 Nachdem der Hauptsicherungskasten «A» entfernt wurde, die Schraube «F» ab- schrauben und den Deckel «E» des Kastens der Zusatzsicherungen abnehmen. 03_25 ZUSATZSICHERUNGEN 03_26 ZUSATZSICHERUNGEN Sicherung Nr.1 Leistung: 15 A Geschützte Stromkreise: Niederspannungsstecker- Batteriestromversorgung, Helmfachlicht, Blinkgeber, Instrumenteneinheit, Vorbereitung für Diebstahlsicherung.
  • Seite 85 Stromversorgung über Zündschloss Stellvorrichtung Sitzbanköffnung e Stellvorrichtung Tankklappenöffnung. Sicherung Nr. 2 Leistung: 10A Geschützte Stromkreise: Fernrelais Lichter, Licht- Wechselschalter. Sicherung Nr. 3 Leistung: 10A Geschützte Stromkreise: Zündelektronik, Fernrelais Einspritz-Ladung. Sicherung Nr. 4 Leistung: 7,5 A Geschützte Stromkreise: Fernrelais Kühlgebläse. Sicherung Nr. 5 Leistung: 7,5 A Geschützte Stromkreise:...
  • Seite 86 Zündschloss, Fernlichtlampen, Fernlichtkontrollleuchte, Vorbereitung für Diebstahlsicherung. Sicherung Nr. 7 Leistung: 5A Geschützte Stromkreise (über Zündschloss): Steuerelektronik, ABS-Steuergerät, Antenne Wegfahrsperre, Kippschutzsensor, Fernrelais Einspritz-Ladung, Fernrelais Lichter. Sicherung Nr. 8 Leistung: 3A Geschützte Stromkreise (über Zündschloss): Standlichter, Nummernschildbeleuchtung, Beleuchtung Bedienelemente, Instrumentenbeleuchtung. 03_27...
  • Seite 87 HAUPTSICHERUNGEN Durch Einwirken auf die seitlichen Steckverbindungen «D», den Deckel «C» abneh- men, um Zugang zur Hauptsicherung «9» zu erhalten. 03_28 Die Hauptsicherung «10» befindet sich auf der anderen Seite des Batteriefachs. 03_29...
  • Seite 88 Im gleichen Sicherungskasten, aber auf der Seite, befindet sich die Ersatzsicherung «11». 03_30 HAUPTSICHERUNGEN Sicherung Nr. 9 Leistung: 30A Geschützte Stromkreise:Ladung, Sicherungen Nr. 5, Nr. 6, Nr. 7 und Nr. 8 (über Zündschloss). Sicherung Nr. 10 Leistung: 40 A Geschützte Stromkreise:ABS- Steuerelektronik.

  • Seite 89: Lampen

    Lampen LAMPEN Abblendlichtlampe Typ: Halogen H8 Menge: 2 Leistung: 12V - 35W Fernlichtlampe Typ: Halogen H1 Menge: 1 Leistung: 12V - 55W Lampe vorderes Standlicht Typ: LED Menge: 1 rechts - 1 links Leistung: - Blinkerlampen Typ: Rund, Farbe Bernsteinfarbe BAU 15s Menge: 1 rechts -1 links (vorne);...

  • Seite 90: Auswechseln Der Scheinwerferlampen

    Lampe Typ: Vollglas W5W Nummernschildbeleuchtung Menge: 1 Leistung: 12V - 5W Lampe Helmfachbeleuchtung Typ: Zylindrisch C5W Menge: 1 Leistung: 12V - 5W Lampe Beleuchtung Typ: LED Instrumenteneinheit Menge: 10 Leistung: - Lampe Typ: LED Wechselschalterbeleuchtung Menge: 2 Leistung: - Auswechseln der scheinwerferlampen Zum Auswechseln der Scheinwerferlampen, wenden Sie sich an eine autorisierte Vertragswerkstatt.
  • Seite 91 ABNAHME VORDERE ABDECKUNG Indem man einen Schraubenzieher zur Hilfe nimmt und auf die Karosserie achtet, das Piaggio-Emblem «A» abheben. 03_31 Die vordere Schraube «B» abschrauben. 03_32...
  • Seite 92 Den Lenker auf die der Arbeit gegenüberliegende Seite drehen und, nachdem man die Klappe des entsprechenden Handschuhfachs im Cockpit angehoben hat, die Schraube «C» abschrauben, dabei zuerst auf der linken und dann auf der rechten Seite des Fahrzeugs vorgehen. 03_33 Die Kunststoffabdeckung von beiden Seiten abnehmen.
  • Seite 93 Die vordere Abdeckung nach vorne abziehen. 03_36 Nun kann man den Scheinwerfer überprüfen und ggf. einstellen. Wie folgt vorgehen: - Das fahrbereite Fahrzeug mit vorgeschriebenem Reifendruck auf eine ebene Fläche in 10 m (32.8 ft) Entfernung vor einer weißen, im Halbschatten befindlichen Wand stellen, die Fahrzeugachse muss dabei im rechten Winkel zur Wand stehen.

  • Seite 94: Vordere Blinker

    EINBAU BAUTEILE Zum Wiedereinbau der entfernten Komponenten in umgekehrter Reihenfolge wie beim Ausbau vorgehen. Vordere Blinker (03_39, 03_40, 03_41) Die Arbeitsgänge sind für einen Blinker beschrieben, gelten aber für beide. Den Lenker bis zum Anschlag in die entgegengesetzte Seite der auszuwechselnden Lampe drehen.

  • Seite 95: Rücklichteinheit

    Die Lampenfassung «D» um 1/4 Umdrehung im Uhrzeigersinn drehen und heraus- ziehen. Die Lampe aus der Lampenfassung nehmen, indem man sie gegen den Uhrzeigersinn dreht und herauszieht. 03_41 Rücklichteinheit WARNUNG DIE IN DER GLEICHEN EINHEIT VORHANDENEN STANDLICHT-LAMPEN SIND VOM TYP «LED». DA DER AUSBAU BESONDERS SCHWIERIG IST, SOLLTE MAN SICH IM FALL VON FEHLFUNKTIONEN AN EINE Vertragswerkstatt WEN- DEN, UM SIE AUSWECHSELN ZU LASSEN.

  • Seite 96: Hintere Blinker

    Hintere blinker (03_42, 03_43, 03_44) Um die Lampen der Blinker auszuwechseln, wie folgt vorgehen: - Die Sitzbank öffnen - Den Gummischutz entfernen - Die Lampenfassung ausbauen, indem man sie nach unten dreht - Leicht drücken, die Lampe gegen den Uhrzeigersinn drehen und sie herausnehmen. 03_42 03_43 03_44...

  • Seite 97: Nummernschildbeleuchtung

    Nummernschildbeleuchtung (03_45, 03_46) Zum Austausch der Nummernschildbeleuchtung muss die Lampenfassung heraus- gezogen werden. Dazu am Inneren des Nummernschildhalters arbeiten. ACHTUNG BEIM HERAUSZIEHEN DER LAMPENFASSUNG NICHT AN DEN KABELN ZIE- HEN. 03_45 Lampe der Nummernschildbeleuchtung aus der Lampenfassung herausziehen und ersetzen. 03_46 Helmfachbeleuchtung (03_47) Das Helmfach öffnen, das durch Druck befestigte Glas herausziehen und die Lampe...

  • Seite 98: Rückspiegel

    Rückspiegel (03_48) Die Einstellung der Rückspiegel erfolgt durch leichten Druck auf den Spiegelrand in die gewünschte Richtung. 03_48 Hinterrad-scheiben-bremse (03_49) Der Verschleiß der Bremsscheiben und Bremsbeläge wird automatisch ausgeglichen und hat daher keinerlei Auswirkung auf die Bremsleistung. Aus diesem Grund brau- chen die Bremsen nie eingestellt zu werden.
  • Seite 99 PRÜFT. WIRD BEIM BREMSEN EINE UNGEWÖHNLICHE GERÄUSCHENTWICK- LUNG AN DER VORDERRAD- ODER HINTERRADBREMSE FESTGESTELLT, SOLLTEN SIE SICH UMGEHEND AN EINE AUTORISIERTE VERTRAGSWERK- STATT ODER EINEN PIAGGIO-VERTRAGSHÄNDLER WENDEN. BEVOR SIE DAS FAHRZEUG WIEDER BENUTZEN, MÜSSEN SIE BEI NEU MONTIERTEN BREMSBELÄGEN ZUNÄCHST EINIGE MALE DEN BREMSHEBEL IM STILL- STAND ZIEHEN, DAMIT SICH DIE BREMSKOLBEN SOWIE DER BREMSHEBEL- HUB IN DER RICHTIGEN POSITION SETZEN KÖNNEN.

  • Seite 100: Loch Im Reifen

    Loch im reifen (03_50) Das Fahrzeug ist mit schlauchlosen Reifen (Tubeless) ausgestattet. Anders als bei einem Reifen mit Schlauch entweicht die Luft bei einem Loch im Reifen aus dem schlauchlosen Reifen wesentlich langsamer. Das bedeutet eine größere Fahrsicher- heit. Bei einem Loch im Reifen kann eine Notfall-Reparatur mit einem Reifen-Repa- raturspray vorgenommen werden.

  • Seite 101: Stilllegen Des Fahrzeugs

    Stilllegen des fahrzeugs (03_51) Wir empfehlen Ihnen folgende Arbeiten auszuführen: 1. Allgemeine Fahrzeugreinigung und Abdecken mit einer Schutzplane. 2. Bei abgeschaltetem Motor die Zündkerze ausbauen und über deren Bohrung 1 ÷ 2 ccm Öl einfüllen. Den Anlasserschalter 1-2 mal für ungefähr 1 Sekunde betätigen, so dass der Motor einige Drehungen ausführt, anschließend die Zündkerze wieder einbauen.
  • Seite 102 ACHTUNG DIE FAHRZEUG-STAUFÄCHER SIND NICHT WASSERDICHT. ACHTUNG DIE REINIGUNGSMITTEL VERSCHMUTZEN DAS WASSER. DAHER MUSS DIE FAHRZEUGREINIGUNG AN ORTEN STATTFINDEN, DIE MIT EINER ANLAGE ZUR WASCHWASSERRÜCKFÜHRUNG UND AUFBEREITUNG AUSGESTATTET SIND. ACHTUNG BEI DER REINIGUNG VON MOTOR UND FAHRZEUG WIRD VON EINEM EINSATZ EINES HOCHDRUCK-WASSERREINIGUNGSGERÄTES ABGERATEN.

  • Seite 103: Fehlersuche

    ACHTUNG DAS FAHRZEUG NIE IN PRALLER SONNE WASCHEN. DIES GILT BESONDERS IM SOMMER, WENN DIE KAROSSERIE NOCH WARM IST UND DAS SHAMPOO NOCH VOR DEM ABSPÜLEN ANTROCKNEN KANN. DIES KANN SCHÄDEN AM LACK VERURSACHEN. UM GLANZVERLUSTE UND EINE BEEINTRÄCHTIGUNG DER MECHANISCHEN MATERIALEIGENSCHAFTEN ZU VERMEIDEN, NIE IN ALKOHOL, BENZIN ODER ÖL GETRÄNKTE LAPPEN ZUR REINIGUNG LA- CKIERTER ODER PLASTIK-FAHRZEUGTEILE BENUTZEN.
  • Seite 104 Sicherung beschädigt Die beschädigte Sicherung wechseln und das Fahrzeug bei einer autorisierten Vertragswerkstatt überprüfen lassen. Kontrolllampe «Motor nicht Sicherstellen, dass man das im startbereit» eingeschaltet Abschnitt «Motor starten» beschriebene Startverfahren korrekt ausführt. Wenn die Kontrolllampe dennoch eingeschaltet bleibt, wenden Sie sich an eine autorisierte Vertragswerkstatt.
  • Seite 105 UNREGELMÄ IGE ZÜNDUNG Zündkerze defekt Wenden Sie sich an eine autorisierte Vertragswerkstatt. Einspritz- / Zündelektronik defekt. Wenden Sie sich an eine Wegen Hochspannung muss die autorisierte Vertragswerkstatt. Kontrolle von Fachpersonal vorgenommen werden. GERINGE VERDICHTUNG Zündkerze locker Die Zündkerze festziehen Zylinderkopf locker, Kolbenringe Wenden Sie sich an eine verschlissen autorisierte Vertragswerkstatt.
  • Seite 106 UNZUREICHENDE BREMSLEISTUNG Bremsscheibe mit Öl bzw. Fett Wenden Sie sich an eine verschmutzt. Bremsbeläge autorisierte Vertragswerkstatt. verschlissen. Vorrichtungen der Bremsanlage defekt. Luft im Bremskreislauf der Vorder- oder Hinterradbremse. UNZUREICHENDE RADAUFHÄNGUNG/ FEDERUNG Stoßdämpfer defekt, Ölleck, Wenden Sie sich an eine abgenutzte Anschlagpuffer. autorisierte Vertragswerkstatt.

  • Seite 107: Technische Daten

    X10 500ie Executive Kap. 04 Technische daten...
  • Seite 108 04_01...
  • Seite 109 FAHRZEUGDATEN Rahmen Geschlossener Doppelschleifen- Stahlrohrrahmen Vordere Radaufhängung/ Hydraulische Teleskopgabel Ø 41 Federung Hintere Radaufhängung / Einzelstoßdämpfer mit Federung elektrischem Vorspannungs- Einstellsystem. Vorderradbremse Doppelte Bremsscheibe Ø 280 mit hydraulischer Betätigung durch rechten Bremshebel; ABS mit Bremsassistent. Kombibremse Scheibe Ø 240 mit hydraulischer Betätigung durch linken Bremshebel;...

  • Seite 110: Daten

    Leergewicht 229 kg Maximal zulässiges Gewicht 420 kg Batterie 12V/10Ah WARTUNGSFREI Daten (04_01) ACHTUNG FÜR DIESES FAHRZEUG WIRD DIE VERWENDUNG DER REIFEN «SAVA MC 28 DIAMONDS» EMPFOHLEN. DIE VERWENDUNG VON ANDEREN REIFEN KANN DAS FAHRVERHALTEN DES FAHRZEUGS EMPFINDLICH VERÄNDERN BIS ZUR BEEINTRÄCHTIGUNG DER STEUERUNG BEI VOLLGAS.
  • Seite 111 Maximale Leistung 30 kW bei 7250 U/Min Maximales Drehmoment 46 Nm bei 5250 U/Min Antrieb Stufenloses Automatikgetriebe mit Ausdehnungsscheiben und Drehkraftunterstützung, Keilriemen, automatische selbstlüftende Trocken- Fliehkraftkupplung, Antriebsraum mit Kühlgebläse. Hinterradgetriebe Mit Zahnrädern in Ölbad. Schmierung Motorschmierung mit kettengesteuerter Nockenpumpe (im Gehäuse) und doppeltem Netz- und Papierfilter.

  • Seite 112: Bordwerkzeug

    Auspuff Absorptionsauspuff mit Katalysator und Lambdasonde. Abgasnorm EURO 3 FASSUNGSVERMÖGEN Motoröl 1,7 Liter Getriebeöl 250 cm³ Kühlflüssigkeit 1,75 Liter Kraftstofftank 15,5 Liter (davon ca. 2 Liter Reserve) Bordwerkzeug (04_02, 04_03) Die Werkzeuge befinden sich im vorderen Staufach, im Inneren des angegebenen Beutels, auf der rechten Seite.
  • Seite 113 04_03...

  • Seite 115: Ersatzteile Und Zubehör

    X10 500ie Executive Kap. 05 Ersatzteile und zubehör...

  • Seite 116: Hinweise

    SATZ NICHT ORIGINALER ERSATZTEILE ALLE ANSPRÜCHE AUF GARANTIE- LEISTUNGEN VERFALLEN. WARNUNG DIE FA. PIAGGIO VERTREIBT EINE EIGENE ZUBEHÖRREIHE, NUR DIE TEILE AUS DIESER REIHE SIND DAHER DAS EINZIG ANERKANNTE UND GARAN- TIERTE ZUBEHÖR. FÜR DIE AUSWAHL DES ZUBEHÖRS UND DIE RICHTIGEN MONTAGE WENDEN SIE SICH DAHER UNBEDINGT AN EINEN VERTRAGS- HÄNDLER ODER EINE AUTORISIERTE VERTRAGSWERKSTATT.
  • Seite 117 OHNE DIE O. G. ZUBEHÖRTEILE KANN DER SCOOTER SCHNELLER, ABER IMMER INNERHALB DER GESETZLICH VORGESEHENEN GRENZEN, GEFAH- REN WERDEN. SIND AM ROLLER NICHT ORIGINALE PIAGGIO-ZUBEHÖRTEILE ANGE- BRACHT WORDEN, IST DAS FAHRZEUG STARK BELADEN, IST DER ALLGE- MEINE FAHRZEUGZUSTAND NICHT BESONDERS GUT ODER WENN ES DIE WETTERBEDINGUNGEN ERFORDERN, MUSS DIE GESCHWINDIGKEIT NOCH WEITER VERRINGERT WERDEN.

  • Seite 119: Das Wartungsprogramm

    X10 500ie Executive Kap. 06 wartungsprogra...

  • Seite 120: Tabelle Wartungsprogramm

    Tabelle wartungsprogramm (06_01) Die richtige Wartung ist ein entscheidender Faktor für eine lange Lebensdauer des Fahrzeuges bei besten Funktions- und Leistungseigenschaften. Aus diesem Grund sind eine Reihe von Kontrollen und Wartungsarbeiten zu günstigen Preisen vorgesehen, die in der zusammenfassenden Übersicht auf der nächsten Seite wiedergegeben werden.
  • Seite 121 Km x 1.000 Elektrische Anlage Kühlflüssigkeitsstand * Bremsflüssigkeitsstand* Motoröl Hinterradgetriebeöl Bremsbeläge Laufschuhe/Variatorrollen Reifendruck und Abnutzung Probefahrt und Bremsprüfung - Probefahrt Radaufhängung/Federung Lenkung I: KONTROLLIEREN UND REINIGEN, EINSTELLEN, SCHMIEREN ODER GEGEBENENFALLS AUSWECHSELN. C: REINIGEN, R:AUSWECHSELN, A:EINSTELLEN, L:SCHMIEREN * Alle 2 Jahre wechseln. TABELLE EMPFOHLENE PRODUKTE Produkt Beschreibung...
  • Seite 122 Produkt Beschreibung Angaben AGIP GP 330 Kalziumhaltiges Sprühfett, fädenziehend, R.I.D./A.D.R. 2 10.b) 2 R.I.Na. 2.42 - I.A.T.A. 2 flüssigkeitsabweisend. - I.M.D.G. Klasse 2 UN 1950 S. 9022 EM 25-89 AGIP BRAKE 4 Bremsflüssigkeit. Synthetische Bremsflüssigkeit SAE J 1703 - FMVSS 116 - DOT 3/4 - ISO 4925 - CUNA NC 956 DOT 4 AGIP PERMANENT SPEZIAL Frostschutzmittel auf der Basis von...
  • Seite 123 1 Pfund pro Quadratzoll (PSI) 0,069 (Bar) 1 Fahrenheit (°F) 32+(9/5)Celsius (°C)
  • Seite 125 INHALTSVERZEICHNIS Reifendruck: 52 Rückspiegel: 98 ABS: 29 Fahren: 63 Fahrgestell- und Motornummer: 45 Fahrzeug: 7 Sicherungen: 83 Batterie: 80, 82 Starten: 57 Blinker: 94, 96 Ständer: 61 Bordwerkzeug: 112 Bremsflüssigkeit: 79 Kontrollen: 50 Uhr: 13 Cockpit: 8 Lampen: 89 Loch im Reifen: 100 Luftfilter: 75 Wartung: 67 Display: 13...
  • Seite 126 Die Angaben und Abbildungen dieser Veröffentlichung dienen nur zur Beschreibung und sind nicht verbindlich. Piaggio & C. S.p.A. behält sich das Recht vor, unter Beibehaltung der Haupteigenschaften des hierin beschriebenen und abgebildeten Fahrzeuges, jederzeit Änderungen an Bauteilen, Komponenten oder Zubehörteilen vorzunehmen, die zur Optimierung des Produktes oder aus kommerziellen bzw.
