PIAGGIO MÖCHTE IHNEN DANKEN
dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll
genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die
Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs. Weiterhin erhalten Sie
technische Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller
Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist
grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden.

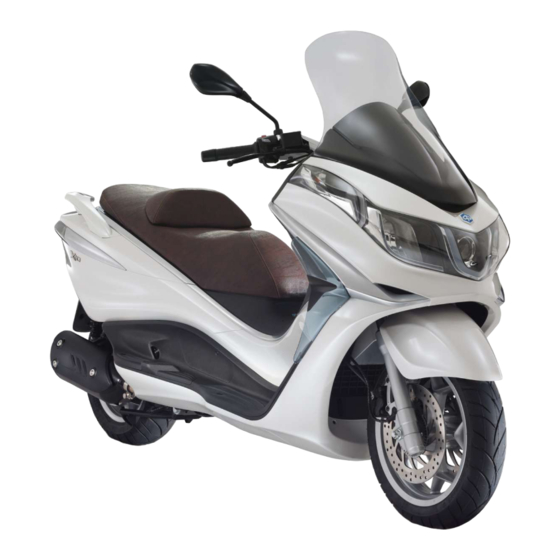

X10 350ie Executive
Ed. 01_04/2014
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PIAGGIO X10 350ie Executive
Inhaltszusammenfassung für PIAGGIO X10 350ie Executive
- Seite 1 PIAGGIO MÖCHTE IHNEN DANKEN dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs.
- Seite 2 Die Angaben in dieser Bedienungsanleitung sind derart zusammengestellt worden, dass sie in erster Linie eine klare und einfache Gebrauchsanleitung liefern. Außerdem werden kleine Wartungsarbeiten und die regelmäßigen Kontrollen beschrieben, die bei Vertragshändlern oder autorisierten Vertragswerkstätten durchgeführt werden müssen. Dieses Heft enthält außerdem Anleitungen für einige einfache Reparaturarbeiten. Arbeiten, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben sind, erfordern besondere Werkzeuge bzw.
- Seite 3 Sicherheit der personen Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit der Personen verursachen. Umweltschutz Gibt die richtigen Verhaltensweisen an, so dass der Einsatz des Fahrzeuges keine Schäden an der Umwelt verursacht. Unversehrtheit des fahrzeugs Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit des Fahrzeuges verursachen, oder auch...
-
Seite 5: Inhaltsverzeichnis
Die schlüssel................. 35 Ausbau der zündkerze.............. 72 LED-Kontrollanzeige für eingeschaltete Wegfahrsperre..36 Ausbau luftfilter................. 73 Arbeitsweise................37 Reinigung des Luftfilters............74 Die programmierung der Piaggio wegfahrsperre....38 Kühlflüssigkeitsstand..............74 Zugang zum benzintank............39 Kontrolle bremsflüssigkeitsstand..........76 Steckdose................. 41 Auffüllen von bremsflüssigkeit..........77 USB-Buchse................ - Seite 6 Einstellung des scheinwerfers..........88 Vordere Blinker................. 91 Rücklichteinheit................. 92 Hintere blinker................93 Nummernschildbeleuchtung............. 94 Helmfachbeleuchtung............... 95 Rückspiegel................95 Hinterrad-scheiben-bremse............96 Loch im reifen................97 Stilllegen des fahrzeugs............98 Fahrzeugreinigung..............99 Fehlersuche................100 TECHNISCHE DATEN..............105 Bordwerkzeug................110 ERSATZTEILE UND ZUBEHÖR..........111 Hinweise...................
-
Seite 7: Fahrzeug
X10 350ie Executive Kap. 01 Fahrzeug... -
Seite 8: Das Cockpit
Das cockpit (01_01) 01_01... - Seite 9 A = Zündschloss B = Taste zum Öffnung der Tankklappe C = Taste für Sitzbanköffnung D = Schalter Warnblinkanlage E = Taste ASR F = Linkes Handschuhfach Cockpit G = Hupenschalter H = Bremshebel Hinterradbremse I = Blinkerschalter L = Taste Lichthupe M = Licht-Wechselschalter N = Armaturenbrett O = Schalter zum Abstellen des Motors (RUN/OFF)
-
Seite 10: Analoge Instrumente
Z = Hebel zur Notöffnung der Sitzbank Analoge instrumente (01_02) - Seite 11 01_02 A - Benzinstandanzeiger B - Tachometer...
- Seite 12 C - Benzinreservekontrolle D - Kontrolllampe unzureichender Öldruck E - Kontrolllampe Motor nicht startbereit F - Kontrolllampe Abblendlicht G - Blinkerkontrolle H - Kontrolllampe Warnblinkanlage I - LED Wegfahrsperre L - Kontrolllampe Motorbetrieb und Anzeige Störungen Motor M = ABS-Kontrolllampe N = ASR-Kontrolllampe O - Kühlflüssigkeitstemperatur-Anzeiger P - Drehzahlmesser...
-
Seite 13: Uhr
Uhr (01_03) Die Uhr zeigt bei laufendem Fahrzeug oder Schlüssel in Position «KEY ON», die ak- tuelle Stunde und Minuten an, wie nach der manuellen Einstellung, im Format «hh:mm». Stellen Sie die Uhrzeit korrekt ein, wie im Abschnitt «Einstellung Funktion Stunden/ Minuten»... - Seite 14 Das Digitaldisplay kann in fünf Hauptbereiche aufgeteilt werden, innerhalb derer sich die Funktionen und Einstellungen stattfinden: - Temperaturanzeige und Warnung Eis «4»; - Wartungs-Ikone «5»; - Uhr «6»; - Informationen zu Geschwindigkeit, momentanem und durchschnittlichem Kilome- terstand, Autonomie, Batteriespannung «7»; - Informationen zu den Entfernungen «8»...
- Seite 15 DISPLAY-NAVIGATION HAUPTMENÜ Die Navigation im Display findet im Wesentlichen in den drei Fenstern des Hauptme- nüs statt: - «TOTAL»: ist das Fenster des Gesamtkilometerstands und zeigt die Gesamtinfor- mationen, die ab dem ersten Start des Fahrzeugs gespeichert wurden; - «TRIP A»: ist das Fenster der ersten Teilstrecke, die man speichern möchte; es zeigt die Informationen zum festgelegten Intervall;...
- Seite 16 Im unteren Bereich des Displays bleibt der Gesamtkilometerstand seit dem ersten Start des Fahrzeugs in «km» oder «mi» angezeigt. Im Fenster «TRIP A», im mittleren Bereich des Displays, kann man nacheinander ablesen: - Kilometerstand, in «km/l» oder in «mi/gal» angegeben; - durchschnittlicher Kilometerstand, berechnet seit Beginn der Statistiken «TRIP A», in «km/l»...
- Seite 17 KURZER DOPPELTER DRUCK DER TASTE «MODE» Gleiche Funktion des kurzen Drucks der Taste «ODO/TRIP». LANGER DRUCK DER «MODE» TASTE Aus jeglicher Funktion von jedem beliebigen Fenster aus gelangt man durch langen Druck der Taste «MODE» zur Anzeige des «Kilometerstands» im entsprechenden Fenster des Hauptmenüs.
- Seite 18 - Wenn man wie beschrieben im Display navigiert, kann man die durchschnittliche Gesamtgeschwindigkeit «AVG» des TRIP A oder des TRIP B anzeigen, je nachdem in welchem Menü man gerade ist. 01_09 - Wenn man wie beschrieben im Display navigiert, kann man auch die insgesamt erreichte Höchstgeschwindigkeit «MAX»...
- Seite 19 Der Kilometerstand wird nur angezeigt, wenn die Geschwindigkeit des Fahrzeugs höher ist als 5 km/h (3 mph), anderenfalls wird das Symbol «--.-» angezeigt. Der durchschnittliche Kilometerstand wird auch bei stehendem Fahrzeug mit laufen- dem Motor berechnet. Werden die Daten mit der Taste «ODO/TRIP» zurückgestellt, wird der durchschnittliche Kilometerstand angezeigt, nachdem man mindestens 0,1 km (0,1 mi) zurückgelegt hat.
- Seite 20 - mit einem kurzen Druck der Taste «MODE» kann man die Maßeinheit der ge- wünschten Größe ändern, wodurch das Blinken aufhört; - mit einem langen Druck der Taste «SET» bestätigt man die Wahl und man kann den Vorgang für die anderen Größen wiederholen. BATTERIE Zeigt die momentane Spannung (Volt) der Batterie an.
-
Seite 21: Wartungs-Ikonen
Wartungs-ikonen (01_16) Die Ikone der Wartung blinkt fünf Sekunden lang bei jedem Einschalten des Fahr- zeugs, nach dem Check des Armaturenbretts, ab 300 km vor Fälligkeit jedes War- tungscoupons. Entsprechend der Wartungsprogramm-Tabelle, bleibt das Symbol bei Erreichen der vorgesehenen Wartungsintervalle eingeschaltet (das erste nach 1.000 km, daraufhin bei 10.000 km und dann alle 10.000 km), bis die vorgeschriebenen Wartungsarbeiten durchgeführt werden. -
Seite 22: Einstellung Funktion Stunden/ Minuten
Einstellung funktion stunden/ minuten (01_18, 01_19) Zum Ändern oder Einstellen der Uhrzeit, bei laufendem Fahrzeug oder mit Schlüssel in der Position «KEY ON», wie folgt vorgehen: - durch langes Drücken der «SET» Taste blinkt die Stundenanzeige im "hh" Format; - Stunden einstellen, indem man die Taste «SET» erneut kurz drückt; - ein langes Drücken bestätigt den eingestellten Wert (oder der vorhandene Wert, falls er nicht geändert wurde) und die Minuten beginnen im «mm»... -
Seite 23: Taste "Mode
Taste “MODE” (01_20, 01_21, 01_22, 01_23) Wird die Taste ODO/TRIP weniger als 1 Sekunde gedrückt, wird nacheinander jeweils auf folgende Funktionen umgeschaltet: • Gesamt-Kilometerzähler «TOTAL» • Teilstrecken-Kilometerzähler «TRIP A» • Teilstrecken-Kilometerzähler «TRIP B» Durch Druck der Taste «MODE» hat man innerhalb jeder Funktion nacheinander Zu- gang zu weiteren Funktionen. -
Seite 24: Zündschloss
Taste ECO Der Fahrer kann die Einstellung des Rollers je nach gewünschtem Fahrstil ändern. Durch Druck auf die Taste ECO kann der «ECO» Betriebsmodus aktiviert bzw. deak- tiviert werden. Bei aktivierter Funktion leuchtet die Anzeige ECO im Display auf. Im «ECO» Betriebsmodus bevorzugt das Mapping des elektronischen Steuergeräts eine Sparsamere und weniger Leistungsorientierte Fahrweise. -
Seite 25: Lenkerschloss Absperren
ZÜNDSCHLOSS-POSITIONEN ON «1»: Startposition, Schlüssel nicht abziehbar, Lenkerschloss nicht eingerastet. OFF «2»: Zündung ausgeschaltet, Schlüssel abziehbar, Lenkerschloss nicht einge- rastet, Öffnung vorderes Staufach (durch Druck). LOCK «3»: Zündung ausgeschaltet, Schlüssel abziehbar, Lenkerschloss nicht ein- gerastet. 01_24 Lenkerschloss absperren (01_25) Den Lenker nach links drehen (bis zum Anschlag), den Schlüssel auf Position «LOCK»... -
Seite 26: Lenkradschloss Absperren
Lenkradschloss absperren (01_27) Um das Abbiegen nach Links anzuzeigen, den Schalter «A» nach links stellen. Um das Abbiegen nach Rechts anzuzeigen, den Schalter «A» nach rechts stellen. Zum Ausschalten der Blinker in die Mitte auf den Schalter «A» drücken. 01_27 Hupendruckknopf (01_28) Zum Hupen den Schalter «A»... -
Seite 27: Umschalter Fernlicht/ Abblendlicht
Umschalter fernlicht/ abblendlicht (01_29) Steht der Licht-Wechselschalter «A» auf Position «1», ist das Abblendlicht einge- schaltet. Auf Position «2» wird das Fernlicht eingeschaltet. Durch Druck des Schalters «B» wird die Lichthupe betätigt. 01_29 Schalter warnblinkanlage (01_30) Bei Betätigung dieses Schalters werden alle vier Blinker gleichzeitig eingeschaltet. Die Warnblinkanlage kann über der Schalter «D»... -
Seite 28: Startschalter
Startschalter (01_31, 01_32) Sicherstellen, dass der Schalter zum Abstellen des Motors «A» auf Run «1» steht und dass der Seitenständer angehoben ist. Zuerst einen der beiden Bremshebel ziehen und dann zum Starten des Motors den Schalter «B» drücken. Das Fahrzeug verfügt über einen Servoanlasser. Auch wenn die Taste «B» losgelas- sen wird, bleibt der Anlassermotor einige Sekunden bis zur Zündung des Motors eingeschaltet. -
Seite 29: Antiblockiersystem (Abs)
ACHTUNG DEN NOT-AUS SCHALTER NICHT WÄHREND DER FAHRT BETÄTIGEN, AUS- GENOMMEN IM NOTFALL. Antiblockiersystem (ABS) (01_34, 01_35) Das Fahrzeug verfügt über ein Antiblockiersystem ABS an den Rädern. A: Hallgeber B: Geschwindigkeitssensor • ABS: Es handelt sich um eine hydraulisch - elektronische Vorrichtung, die den Druck im Inneren des Bremskreises begrenzt, wenn ein am Rad an- gebrachter Sensor dessen Tendenz zur Blockierung erfasst. -
Seite 30: Antiblockiersystem (Asr)
BEI SEHR NIEDRIGER GESCHWINDIGKEIT (UNTER 5 KM/H) SCHALTET SICH DAS ABS-SYSTEM AUS. SEIEN SIE DAHER VORSICHTIG BEI BREMSUNGEN MIT GERINGER BODEN- HAFTUNG BEI NIEDRIGER GESCHWINDIGKEIT (BEISPIELSWEISE BEIM BREMSEN AUF GEFLIESTEN GARAGENBÖDEN, NACHDEM MAN AUF NASSER STRASSE ODER UNTER ÄHNLICHEN BEDINGUNGEN GEFAHREN IST) ANMERKUNG DIE ABS-KONTROLLLAMPE SCHALTET SICH EIN UND BLEIBT EINGESCHAL- TET, BIS MAN 5 km/h ERREICHT. - Seite 31 WARNUNG DAS ASR-SYSTEM BERUHT AUF DER ERKENNUNG DES GESCHWINDIG- KEITSUNTERSCHIEDS ZWISCHEN HINTERRAD UND VORDERRAD. DAMIT DAS SYSTEM DIE MAXIMALE EFFIZIENZ UNTER ALLEN BEDINGUNGEN BEI- BEHÄLT, IST ES NOTWENDIG, DAS KALIBRIERUNGSVERFAHREN JEDES MAL DURCHZUFÜHREN, WENN MAN AUCH NUR EINEN DER REIFEN WECHSELT. ZUR KALIBRIERUNG DER STEUERELEKTRONIK DAS UNTEN ANGEGEBENE VERFAHREN DURCHFÜHREN.
- Seite 32 losfährt, auf denen der Eingriff des ASR die Fortbewegung des Fahrzeugs verhindern könnte. ANMERKUNG BEIM ANLASSEN DES FAHRZEUGS BLINKT DIE ASR-KONTROLLLAMPE MIT DER GLEICHEN FREQUENZ DER ABS-KONTROLLLAMPE UND ZEIGT DAMIT EINE DIAGNOSEPHASE DES SYSTEMS AN. WENN KEINE FEHLER VORLIE- GEN, GEHEN BEIDE KONTROLLLAMPEN GLEICHZEITIG AUS SOBALD MAN 5 km/h ÜBERSCHREITET.
- Seite 33 ACHTUNG BEI NIEDRIGER GESCHWINDIGKEIT (UNTER 5 KM/H) IST DAS ASR-SYSTEM NICHT WIRKSAM. SEIEN SIE BESONDERS VORSICHTIG, WENN SIE BEI GERINGER BODENHAF- TUNG AUS DEM STAND BESCHLEUNIGEN, VOR ALLEM AUF DEN ERSTEN METERN FAHRT. ANMERKUNG IM FALLE EINES UNEBENEN STRASSENBELAGS KÖNNTEN KURZE AKTIVI- ERUNGEN DES ASR-SYSTEMS AUFTRETEN.
- Seite 34 ACHTUNG IM FALLE DER FEHLFUNKTION DER BATTERIE SCHALTET SICH DAS ABS - ASR SYSTEM AUS. KALIBRIERUNGSVERFAHREN ASR-SYSTEM. Um die Effizienz des ASR-Systems nach dem Wechsel eines oder beider Reifen bei- zubehalten, muss das System kalibriert werden. Dazu auf einer geraden, ebenen Strecke wie folgt vorgehen.
-
Seite 35: Die Wegfahrsperre
Für einen besseren Schutz gegen Diebstahl ist das Fahrzeug mit einem elektron- ischen Motor-Blockierungssystem «PIAGGIO WEGFAHRSPERRE» ausgestattet, die sich beim Abziehen des Zündschlüssels automatisch einschaltet. Beim Starten wird von der «PIAGGIO WEGFAHRSPERRE» der Zündschlüssel abgefragt. Nur wenn er erkannt wird, wird das Starten des Fahrzeugs von der Wegfahrsperre frei- gegeben. -
Seite 36: Led-Kontrollanzeige Für Eingeschaltete Wegfahrsperre
SCHLÜSSEL AN EINEM SICHEREN ORT AUFZUBEWAHREN (NICHT IM FAHR- ZEUG). 01_40 LED-Kontrollanzeige für eingeschaltete Wegfahrsperre (01_41) Der Betrieb der «PIAGGIO WEGFAHRSPERRE» wird durch das Blinken der ent- sprechenden Kontrolllampe «A» angezeigt. Um ein Entladen der Batterie zu vermeiden, schaltet sich die LED-Anzeige nach 48 Stunden Dauerbetrieb automatisch aus. -
Seite 37: Arbeitsweise
Arbeitsweise Jedes Mal, wenn der Zündschlüssel «B» aus der Stellung «OFF» oder «LOCK» ab- gezogen wird, schaltet das Schutzsystem die Motorblockierung ein. Wird der Zünd- schlüssel «B» auf «ON» gedreht, wird die Motorsperre nur dann abgeschaltet, wenn das Schutzsystem den vom Schlüssel gesendeten Code erkennt. Wird der Code nicht erkannt, sollte der Zündschlüssel «B»... -
Seite 38: Die Programmierung Der Piaggio Wegfahrsperre
«CODE CARD» AUSGEHÄNDIGT WERDEN. Die programmierung der Piaggio wegfahrsperre (01_42) Nachstehend finden Sie die Arbeitsschritte, die zur Programmierung der PIAGGIO WEGFAHRSPERRE bzw. zum Speichern weiterer Schlüssel benötigt werden. Bei der Programmierung muss der Schalter zum Abstellen des Motors auf «RUN» stehen. -
Seite 39: Zugang Zum Benzintank
ÜBERPRÜFUNG DER PROGRAMMIERUNG Den «MASTER» Schlüssel «A» bei ausgeschaltetem Transponder «C» in das Zünd- schloss stecken (es reicht hierfür den Schlüsselkopf um 90° umzuklappen) und auf «ON» drehen. Den Motor starten. Überprüfen, dass der Motor nicht startet. Den pro- grammierten Schlüssel «B» in das Zündschloss stecken und den Startvorgang wie- derholen. - Seite 40 Öffnen vom Cockpit • Zum Öffnen der Tankklappe, mit eingestecktem Schlüssel in Position «OFF» oder «ON», die spezielle Taste «A» auf dem Cockpit drücken. 01_43 Öffnen vom Handschuhfach aus • Zum Öffnen der Tankklappe, bei eingestecktem Schlüssel in Position «OFF» oder «ON», den Schlüssel drücken und das Handschuhfach öffnen. •...
-
Seite 41: Steckdose
Steckdose (01_46) Im Handschuhfach befindet sich auf der rechten Seite eine 12V-Steckdose. Über die Steckdose können Verbraucher mit einer Leistung von weniger als 180 W (Handy, Inspektionslampe usw.) mit Strom versorgt werden. ACHTUNG 01_46 WIRD DIE STECKDOSE LÄNGERE ZEIT BENUTZT, KANN SICH DIE BATTERIE ENTLADEN. - Seite 42 ACHTUNG DER MITGELIEFERTE USB-ANSCHLUSS IST MIT DEN GERÄTEN DER FOL- GENDEN MARKEN KOMPATIBEL: Apple iPhone, Apple iPod, Apple iPod Nano, Apple iPod Touch, Blackberry Pearl, Blackberry 8xxx UND IST NICHT MIT DEN GERÄTEN FÜR DIE PRODUKTE DER MARKE MOTOROLA KOMPATIBEL. Der USB-Anschluss ist aktive, sobald der Schlüssel in der Position «ON»...
-
Seite 43: Het Zadel
Het zadel (01_48, 01_49) Die Sitzbank ist mit einem Schutzbezug ausgestattet, der z. B. bei Regen benutzt werden kann. Der Bezug ist normalerweise im vorderen Staufach auf der rechten Seite unterge- bracht. Den Bezug bei angehobener Sitzbank von der Vorderseite beginnend aufziehen; nach dem Aufziehen, die Sitzbank wieder runterklappen. -
Seite 44: Abnehmen Der Seitenhauben
01_51 Abnehmen der seitenhauben (01_52) ÖFFNUNG LINKES HANDSCHUHFACH COCKPIT Bei auf dem Hauptständer aufstützendem Fahrzeug, den Lenker bis zum Anschlag nach rechts drehen und die Klappe «A» des Fachs anheben. Im Inneren befindet sich die USB-Buchse. 01_52 RECHTES HANDSCHUHFACH COCKPIT ÖFFNUNG Den Lenker nach links drehen, bis zum Anschlag, mit dem Fahrzeug auf dem Haupt- ständer und die Klappe «B»... -
Seite 45: Fahrgestell- Und Motornummer
KEINE GEGENSTÄNDE LAGERN, DIE VON FEUCHTIGKEIT BETROFFEN SIND ODER AUF MÖGLICHE STOFFE REAGIEREN, DIE DURCH DIE FÄCHER EIN- TRETEN, AUCH WENN DIESE GESCHLOSSEN SIND. Fahrgestell- und motornummer (01_53, 01_54, 01_55) Die Rahmen- und Motornummer bestehen aus einer Präfix und einer Ziffer, die jeweils auf dem Rahmen bzw. -
Seite 46: Öffnen Des Vorderen Handschuhfachs
01_54 Motornummer Die Motornummer «B» ist in der Nähe der unteren Halterung des hinteren linken Stoßdämpfers eingestanzt. 01_55 Öffnen des vorderen Handschuhfachs (01_56) Den Zündschlüssel in das Zündschloss stecken und solange drücken, bis sich das Staufach öffnet. Falls der Schalter auf «LOCK» steht, bevor man ihn drückt den Schlüssel bis in die Position «OFF»... -
Seite 47: Vorruestung Fuer Die Zubehoerinstallation
Im Inneren des vorderen Staufachs befinden sich: • Bordwerkzeug; • 12V-Steckdose; • Hebel zur Notöffnung der Sitzbank; • Hebel zur Notöffnung des Kraftstofftanks; • Sitzbankbezug. Vorruestung fuer die Zubehoerinstallation Dieses Fahrzeug verfügt über Vorrüstungen für die Installation eines Navigationssys- tems. Wenden Sie sich an eine autorisierte Vertragswerkstatt für weitere Informationen und zur Installation. -
Seite 49: Benutzungshinweise
X10 350ie Executive Kap. 02 Benutzungshinw eise... -
Seite 50: Kontrollen
Kontrollen (02_01) Vor Inbetriebnahme des Fahrzeugs folgendes überprüfen: 1. Den Benzinstand prüfen. 2. Den Bremsflüssigkeitsstand der Vorder- und Hinterradbremse prüfen. 3. Den Reifendruck prüfen. 4. Die Funktion des Standlichts, des Scheinwerfers und der Blinker prüfen. 5. Die Funktion der Vorderrad- und Kombibremse prüfen. 02_01 6. - Seite 51 Das Erreichen der Kraftstoffreserve wird durch Aufleuchten der entsprechenden Kon- trolllampe auf der Instrumenteneinheit angezeigt. Nachdem die Klappe wie beschrieben geöffnet wurde, den Deckel abschrauben und tanken. ACHTUNG VOR DEM TANKEN DEN MOTOR ABSTELLEN. 02_03 DAS FAHRZEUG AUSSCHLIESSLICH DANN BETANKEN, WENN ES AUF DEM HAUPTSTÄNDER STEHT.
-
Seite 52: Technische Angaben
ACHTUNG UM GLANZVERLUSTE UND EINE BEEINTRÄCHTIGUNG DER MECHANISCHEN MATERIALEIGENSCHAFTEN ZU VERMEIDEN, DIE LACKIERTEN ODER PLAS- TIK-FAHRZEUGTEILE, DIE MIT DEM KRAFTSTOFF IN BERÜHRUNG KOMMEN, SOFORT REINIGEN. Technische angaben Kraftstofftank 15,5 Liter (davon ca. 2 Liter Reserve) Reifendruck (02_05) Regelmäßig entsprechend der Angaben aus der Tabelle für das Wartungsprogramm den Reifendruck sowie den Reifenverschleiß... -
Seite 53: Einstellen Der Stoßdämpfer
REIFEN Vorderreifen 120/70-15" M/C 56S Tubeless Hinterer Reifen 150/70-13" M/C 64S Tubeless REIFENDRUCK Reifendruck vorderer Reifen (mit 2,3 bar (2,3 bar) Beifahrer) Reifendruck hinterer Reifen (mit 2,4 Bar (2,6 Bar) Beifahrer) Einstellen der Stoßdämpfer (02_06, 02_07) Die Federn können mit dem mitgelieferten Schlüssel auf 4 Positionen eingestellt wer- den. -
Seite 54: Einfahren
ACHTUNG DAS FAHREN MIT NICHT RICHTIG AUF DAS FAHRER- UND EVENTUELLE BEI- FAHRERGEWICHT EINGESTELLTER FEDERVORSPANNUNG KANN DEN FAHRKOMFORT UND DIE FAHRPRÄZISION BEEINTRÄCHTIGEN. WARNUNG 02_07 UM VERLETZUNGSGEFAHR (ABSCHÜRFUNGEN) ZU VERMEIDEN, SOLLTEN BEIM EINSTELLEN DER STOßDÄMPFER SCHUTZHANDSCHUHE GETRAGEN WERDEN. WARNUNG ES WIRD ABSOLUT DAVON ABGERATEN DIE VORSPANNUNG AN DEN BEI- DEN STOSSDÄMPFERN UNTERSCHIEDLICH EINZUSTELLEN. -
Seite 55: Starten Van De Motor
ACHTUNG UM SCHÄDEN AM FAHRZEUG ZU VERMEIDEN, MÜSSEN DIE OBEN ANGEGE- BENEN VORSCHRIFTEN EINGEHALTEN WERDEN. Starten van de motor (02_09, 02_10, 02_11, 02_12, 02_13, 02_14) Das Fahrzeug ist mit einem direkt gekoppelten Automatik-Getriebe ausgestattet, des- halb muss der Startvorgang mit in Leerlaufstellung befindlichem Gasdrehgriff erfol- gen. - Seite 56 - Abwarten, dass sich die Kontrolllampe Motorbetrieb ausschaltet. 02_11 - Sicherstellen, dass der Schalter zum Abstellen des Motors «A» auf RUN «1» steht, dass der Ständer angehoben ist und dass die Kontrolllampe «Motor nicht startbereit» ausgeschaltet ist. - Zuerst einen der beiden Bremshebel «C-D» ziehen und dann zum Starten des Mo- tors den Schalter «B»...
- Seite 57 ACHTUNG NIE IN GESCHLOSSENEN RÄUMEN STARTEN, WEIL DIE ABGASE GIFTIG SIND. ACHTUNG 02_14 DER AUSPUFF WIRD SEHR HEISS. BEIM ABSTELLEN DES FAHRZEUGS UN- BEDINGT DARAUF ACHTEN, DASS DER AUSPUFF KEINE BRENNBAREN MA- TERIALIEN BERÜHRT. VERBRENNUNGSGEFAHR BEI BERÜHREN DES AUS- PUFFS. WARNUNG DAS HINTERRAD WIRD AUCH BEI NUR GERINGER DREHUNG DES GAS- GRIFFS VOM AUTOMATIK-GETRIEBE IN DREHUNG VERSETZT.
-
Seite 58: Vorkehrungen
Vorkehrungen ACHTUNG UM MOTORSCHÄDEN ZU VERMEIDEN, DEN KALTEN MOTOR NIE HOCHTOU- RIG LAUFEN LASSEN. BEI BERGABFAHRTEN DARAUF ACHTEN NIE DIE HÖCHSTGESCHWINDIGKEIT ZU ÜBERSCHREITEN, UM MOTORSCHÄDEN DURCH LÄNGERES HOCHTOURIGES LAUFEN ZU VERMEIDEN. UM DEN MO- TOR ZU SCHÜTZEN SCHALTET SICH BEI LÄNGEREM HOCHTOURIGEM LAU- FEN DES MOTORS EIN DREHZAHLBEGRENZER EIN, SOBALD DIE VORGEGE- BENE MOTORDREHZAHL ÜBERSCHRITTEN WIRD. -
Seite 59: Ständer
ACHTUNG DEN MOTOR NIE WÄHREND DER FAHRT ABSTELLEN. ANDERNFALLS KANN BENZIN IN DEN KATALYSATOR GELANGEN, DORT VERBRENNEN UND DURCH ÜBERHITZUNG DEN KATALYSATOR BESCHÄDIGEN.. Den Schalter zum Abstellen des Motors «B» in die Position «0» von OFF stellen. ANMERKUNG NACH ABSTELLEN DES MOTORS MIT DEM ENTSPRECHENDEM SCHALTER DEN ZÜNDSCHLÜSSEL AUF «OFF»... - Seite 60 Mit dem Fuß auf den Überstand am Ständer «B» drücken, bis er in geöffneter Position einrastet und gleichzeitig das Fahrzeug auf den Ständer auflehnen. WARNUNG JEDES MAL WENN DER SEITENSTÄNDER RUNTERGEKLAPPT WIRD, WIRD DER MOTOR AUSGESCHALTET. JEGLICHE VERÄNDERUNG KANN SCHWERE FAHRZEUGSCHÄDEN VERUR- SACHEN.
-
Seite 61: Automatische Kraftübertragung
ACHTUNG BEIM AUSKLAPPEN DES SEITENSTÄNDERS WIRD GLEICHZEITIG DIE STAND- BREMSE BETÄTIGT. VOR DEM LOSFAHREN SICHERSTELLEN, DASS DER SEITENSTÄNDER HOCHGEKLAPPT IST. Automatische kraftübertragung (02_18) Um die größte Leichtigkeit und Bequemlichkeit beim Fahren zu gewährleisten, ist das Fahrzeug mit einem Automatik-Getriebe mit Regler und Fliehkraftkupplung ausge- stattet. -
Seite 62: Sicheres Fahren
Sicheres fahren (02_19) Im Folgenden sind hier einige einfache Ratschläge wiedergegeben, die es Ihnen er- möglichen werden ihr Fahrzeug im täglichen Gebrauch sicher und entspannt zu fahren. Ihre Fähigkeit und Ihre mechanischen Kenntnisse sind die Grundlage für ein sicheres Fahren. Wir empfehlen solange Probefahrten mit dem Fahrzeug auf Neben- straßen mit wenig Verkehr zu machen, bis Sie Ihr Fahrzeug gut kennen. - Seite 63 OHNE DIE O. G. ZUBEHÖRTEILE KANN DAS FAHRZEUG SCHNELLER, JEDOCH IMMER INNERHALB DER GESETZLICH VORGESEHENEN GRENZEN GEFAH- REN WERDEN. SIND AM ROLLER NICHT ORIGINALE PIAGGIO-ZUBEHÖRTEILE ANGE- BRACHT WORDEN, IST DAS FAHRZEUG STARK BELADEN, IST DER ALLGE- MEINE FAHRZEUGZUSTAND NICHT BESONDERS GUT ODER WENN ES DIE WETTERBEDINGUNGEN ERFORDERN, MUSS DIE GESCHWINDIGKEIT NOCH WEITER VERRINGERT WERDEN.
- Seite 64 ACHTUNG JEDE VERÄNDERUNG AM FAHRZEUG, DIE DIE FAHRZEUGLEISTUNG VERÄN- DERT, ODER VERÄNDERUNGEN AN ORIGINALTEILEN DER FAHRZEUG- STRUKTUR IST GESETZLICH VERBOTEN. DAS FAHRZEUG ENTSPRICHT DANN NICHT MEHR DEM ZUGELASSENEN MODELL UND IST GEFÄHRLICH FÜR DIE FAHRSICHERHEIT.
-
Seite 65: Wartung
X10 350ie Executive Kap. 03 Wartung... -
Seite 66: Motorölstand
Motorölstand Bei 4-Taktmotoren wird das Motoröl zur Schmierung der Ventilsteuerung, der Kurbel- wellenlager und der Zylinder- Kolbeneinheit benutzt. Zu wenig Öl führt zu unzu- reichender Schmierung und kann schwere Motorschäden verursachen.Bei allen 4-Taktmotoren ist es normal, dass das Öl nach und nach seine Schmierleistung ver- liert und eine gewisse Menge Öl verbraucht wird. -
Seite 67: Nachfüllen Von Motoröl
03_02 Nachfüllen von Motoröl (03_03) Vorm Nachfüllen von Motoröl muss zunächst der Ölstand geprüft werden. Beim Nach- füllen von Motoröl darf die Markierung MAX nicht überschritten MAX werden. Zum Auffüllen des Öl auf den Stand zwischen den Markierungen MIN und MAX werden ungefähr 600 cm³... -
Seite 68: Ölkontrollampe (Unzureichender Öldruck) (03_04
Ölkontrollampe (unzureichender öldruck) (03_04) Das Fahrzeug besitzt eine Öldruckkontrolle, die bei Drehen des Zündschlüssels auf «ON» aufleuchtet. Nach Anlassen des Motors muss die Öldruckkontrolle erlöschen. Leuchtet die Öldruckkontrolle beim Bremsen, im Leerlauf oder bei Kurvenfahr- ten auf, muss der Ölstand geprüft und gegebenenfalls aufgefüllt werden. Leuch- tet die Öldruckkontrolle nach dem Nachfüllen beim Bremsen, im Leerlauf oder bei Kurvenfahrten weiterhin auf, müssen Sie sich an eine autorisierte Vertrags- werkstatt wenden. -
Seite 69: Hinterradgetriebeölstand
SETZLICH VORGESEHEN MIT ANLAGEN ZUR UMWELTFREUNDLICHEN BE- SEITIGUNG VON ALTÖL AUSGERÜSTET IST. Hinterradgetriebeölstand (03_05) Den Ölstand im Hinterradgetriebe prüfen. Zur Ölstandkontrolle im Hinterradgetriebe wie folgt vorgehen: 1 Das Fahrzeug auf ebenen Untergrund auf den Ständer stellen. 2. Die Schraube «A» abschrauben, tritt Öl aus oder steht das Öl bis zum Rand, ist der Füllstand korrekt. -
Seite 70: Technische Angaben
ACHTUNG BEI EINEM ÖLWECHSEL AM HINTERRADGETRIEBE DARAUF ACHTEN, DASS KEIN ÖL AUF DIE FELGE UND DEN HINTEREN REIFEN GELANGT. ACHTUNG WENDEN SIE SICH ZUM ÖLWECHSEL AN EINE AUTORISIERTE VERTRAGS- WERKSTATT, DIE WIE GESETZLICH VORGESEHEN MIT ANLAGEN ZUR UM- WELTFREUNDLICHEN BESEITIGUNG VON ALTÖL AUSGERÜSTET IST. Empfohlene produkte AGIP GEAR SAE 80W-90 Schmiermittel für Getriebe und Antriebe. -
Seite 71: Reifen
Reifen (03_06) Regelmäßig entsprechend der Angaben aus der Tabelle für das Wartungsprogramm den Reifendruck sowie den Reifenverschleiß kontrollieren. Die Reifen sind mit Ab- nutzungsanzeigern versehen. Die Reifen müssen gewechselt werden sowie die Ab- nutzungsanzeiger auf der Lauffläche sichtbar werden. Ebenfalls prüfen, dass die Reifenseiten keine Schnitte aufweisen, und dass die Lauffläche nicht ungleichmäßig abgenutzt ist. -
Seite 72: Ausbau Der Zündkerze
REIFENDRUCK Reifendruck vorderer Reifen (mit 2,3 bar (2,3 bar) Beifahrer) Reifendruck hinterer Reifen (mit 2,4 Bar (2,6 Bar) Beifahrer) Ausbau der zündkerze (03_07, 03_08, 03_09) Wie folgt vorgehen: - Die angegebene Schraube abschrauben und die Kerzenklappe auf der rechten Fahrzeugseite entfernen. - Den Zündkerzenstecker «A»... -
Seite 73: Ausbau Luftfilter
ANMERKUNG DER EINSATZ VON ANDEREN ALS DEN VORGESCHRIEBENEN ZÜNDKERZEN ODER VON NICHT FUNKENENTSTÖRTEN KERZENSTECKERN KANN STÖRUN- GEN AN DER ELEKTRISCHEN ANLAGE DES FAHRZEUG VERURSACHEN. BEIM WIEDEREINBAU DER ZUGANGSKLAPPE AUF DIE STECKVERBINDUN- GEN ACHTEN, DIE FÜR DIE KORREKTE POSITIONIERUNG UND BEFESTIGUNG DER KLAPPE ERFORDERLICH SIND. -
Seite 74: Reinigung Des Luftfilters
Reinigung des Luftfilters (03_11) Zur Reinigung des Luftfilters, nach den in der Tabelle des Wartungsprogramms an- gegebenen Intervallen, wenden Sie sich an eine autorisierte Vertragswerkstatt. Regelmäßig den unteren Teil des Entlüftungsdeckels auf Verunreinigungen überprü- fen. ABLAGERUNGEN IN DER ENTLÜFTUNGSLEITUNG, DIE AUS DEM FILTERGE- 03_11 HÄUSE KOMMEN, WIE FOLGT ENTFERNEN: 1. - Seite 75 3. Den Deckel «A» vom Ausdehnungsgefäß durch Drehen gegen den Uhrzeigersinn abschrauben. 4. In das Ausdehnungsgefäß schauen und prüfen, dass der Flüssigkeitsstand immer zwischen «MIN» und «MAX» liegt. 5. Liegt der Kühlflüssigkeitsstand nahe der Markierung MIN, muss Kühlflüssigkeit nachgefüllt werden. Ist der Kühlflüssigkeitsstand nicht in Ordnung, muss Kühlflüssigkeit nachgefüllt wer- den.
-
Seite 76: Kontrolle Bremsflüssigkeitsstand
Frostschutzmittel auf der Basis von Ethylenglykol mit zugesetzten organischen Kor- rosionsinhibitoren. Farbe rot, gebrauchsfertig. ASTM D 3306 - ASTM D 4656 - ASTM D 4985 - CUNA NC 956-16 Technische angaben Kühlflüssigkeit 1,75 Liter Kontrolle bremsflüssigkeitsstand (03_15, 03_16) Die Bremsflüssigkeitsbehälter für die Vorder- und Hinterradbremse befinden sich am Lenker. -
Seite 77: Auffüllen Von Bremsflüssigkeit
Auffüllen von bremsflüssigkeit (03_17) Um Bremsflüssigkeit nachzufüllen, die beiden Schrauben «A» abschrauben und den Deckel «B» des Hauptbremszylinders abnehmen, um den optimalen Füllstand wieder herstellen zu können. WARNUNG DIE BREMSFLÜSSIGKEIT IST STARK ÄTZEND: KONTAKT MIT LACKIERTEN FAHRZEUGTEILEN VERMEIDEN. ACHTUNG 03_17 NUR BREMSFLÜSSIGKEIT DER KLASSE DOT 4 VERWENDEN. -
Seite 78: Batterie
Batterie (03_18, 03_19, 03_20, 03_21) Um Zugang zur Batterie zu haben, das Fahrzeug auf den Ständer stellen (Haupt- oder Seitenständer) und die Sitzbank anheben, wie im entsprechenden Abschnitt beschrie- ben. Die beiden Befestigungsschrauben «A» abschrauben und die Abdeckung aus den Verbindungen herausziehen. - Seite 79 DIE ELEKTRONISCHEN VORRICHTUNGEN AUF DEM FAHRZEUG UNWIDER- RUFLICH BESCHÄDIGT. ACHTUNG BEI DER INSTALLATION, UM BATTERIE UND ELEKTRISCHE KOMPONENTEN NICHT ZU BESCHÄDIGEN, ZUERST DAS PLUSKABEL (ROT) UND DANN DAS MINUSKABEL (SCHWARZ) ANSCHLIESSEN. WARNUNG BEI LAUFENDEM MOTOR DÜRFEN DIE BATTERIEKABEL AUF KEINEN FALL VON DER BATTERIE GETRENNT WERDEN, ANDERNFALLS KANN DIE ZÜND- ELEKTRONIK DES FAHRZEUGS IRREPARABEL BESCHÄDIGT WERDEN.
-
Seite 80: Inbetriebnahme Einer Neuen Batterie
Beim Wiedereinbau der Bauteile besonders darauf achten, die Steckverbindungen der Abdeckung nicht zu beschädigen. 03_21 Inbetriebnahme einer neuen Batterie (03_22) Die Anschlüsse an den Polklemmen und die Spannung überprüfen. ACHTUNG DIE BATTERIEPOLE NICHT VERTAUSCHEN: ES BESTEHT DIE GEFAHR VON KURZSCHLUSS UND STÖRUNGEN AN DEN ELEKTRISCHEN VORRICHTUN- GEN. -
Seite 81: Sicherungen
- Mindestens einmal im Monat den Motor starten und den Motor für 10 - 15 Minuten mit Drehzahlen leicht oberhalb des Leerlaufes laufen lassen. Damit werden die Bat- terie aber auch die Motorbauteile funktionsfähig gehalten. - Wird das Fahrzeug stillgelegt (siehe Anleitung im Abschnitt «Stilllegen des Fahr- zeugs»... - Seite 82 Nachdem der Hauptsicherungskasten «A» entfernt wurde, die Schraube «F» ab- schrauben und den Deckel «E» des Kastens der Zusatzsicherungen abnehmen. 03_24 ZUSATZSICHERUNGEN 03_25 USATZSICHERUNGEN Sicherung Nr.1 Leistung: 15A Geschützte Stromkreise: NS- Anschluss, Taste Helmfachbeleuchtung, Stellvorrichtung und Taste für die Tankklappe und zum Öffnen der Sitzbank (über Zündschloss),...
- Seite 83 Vorbereitung für Diebstahlsicherung. Sicherung Nr. 2 Leistung: 10A Geschützte Stromkreise: Fernrelais Lichter, Licht- Wechselschalter. Sicherung Nr. 3 Leistung: 7,5A Geschützte Stromkreise: Zündelektronik, Fernrelais Einspritz-Ladung. Sicherung Nr. 4 Leistung: 7,5 A Geschützte Stromkreise: Fernrelais Kühlgebläse. Sicherung Nr. 5 Leistung: 7,5A Geschützte Stromkreise (über Zündschloss): Blinkgeber, Instrumenteneinheit, Vorbereitung...
- Seite 84 Wegfahrsperre, Kippschutzsensor, Fernrelais Einspritz-Ladung, Fernrelais Lichter. Sicherung Nr. 8 Leistung: 3A Geschützte Stromkreise (über Zündschloss): Standlichter, Nummernschildbeleuchtung, Beleuchtung Bedienelemente, Instrumentenbeleuchtung. 03_26 HAUPTSICHERUNGEN...
- Seite 85 Durch Einwirken auf die seitlichen Steckverbindungen «D», den Deckel «C» abneh- men, um Zugang zur Hauptsicherung «9» zu erhalten. 03_27 Im gleichen Sicherungskasten, aber auf der Seite, befindet sich die Ersatzsicherung «10». 03_28 Die Hauptsicherung «11» befindet sich auf der anderen Seite des Batteriefachs. 03_29...
-
Seite 86: Lampen
AUPTSICHERUNGEN Sicherung Nr. 9 Leistung: 30A Geschützte Stromkreise:Ladung, Sicherungen Nr. 5, Nr. 6, Nr. 7 und Nr. 8 (über Zündschloss). Sicherung Nr. 10 Leistung: 30A Geschützte Stromkreise:Ersatzsicherung. Sicherung Nr. 11 Leistung: 40 A Geschützte Stromkreise:ABS- Steuerelektronik Lampen LAMPEN Abblendlichtlampe Typ: Halogen H8 Menge: 2 Leistung: 12V - 35W Fernlichtlampe... - Seite 87 Menge: 1 Leistung: 12V - 55W Lampe vorderes Standlicht Typ: LED Menge: 1 rechts - 1 links Leistung: - Blinkerlampen Typ: Rund, Farbe Bernsteinfarbe BAU 15s Menge: 1 rechts -1 links (vorne); 1 rechts -1 links (hinten) Leistung: 12V - 10W Lampe Bremslicht/hinteres Typ: LED Standlicht...
-
Seite 88: Auswechseln Der Scheinwerferlampen
Einstellung des scheinwerfers (03_30, 03_31, 03_32, 03_33, 03_34, 03_35, 03_36, 03_37) Zur Einstellung des Scheinwerfers muss die vordere Abdeckung des Fahrzeugs ent- fernt werden. ABNAHME VORDERE ABDECKUNG Indem man einen Schraubenzieher zur Hilfe nimmt und auf die Karosserie achtet, das Piaggio-Emblem «A» abheben. 03_30... - Seite 89 Die vordere Schraube «B» abschrauben. 03_31 Den Lenker auf die der Arbeit gegenüberliegende Seite drehen und, nachdem man die Klappe des entsprechenden Handschuhfachs im Cockpit angehoben hat, die Schraube «C» abschrauben, dabei zuerst auf der linken und dann auf der rechten Seite des Fahrzeugs vorgehen.
- Seite 90 Von beiden Seiten des Fahrzeugs die Schraube «D» abschrauben. 03_34 Die vordere Abdeckung nach vorne abziehen. 03_35 Nun kann man den Scheinwerfer überprüfen und ggf. einstellen. Wie folgt vorgehen: - Das fahrbereite Fahrzeug mit vorgeschriebenem Reifendruck auf eine ebene Fläche in 10 m (32.8 ft) Entfernung vor einer weißen, im Halbschatten befindlichen Wand stellen, die Fahrzeugachse muss dabei im rechten Winkel zur Wand stehen.
-
Seite 91: Vordere Blinker
• Die Schraube «F» regelt die Höhe des linken Parabolspiegels. ANMERKUNG DAS BESCHRIEBENE VERFAHREN WIRD VON DER "EUROPÄISCHEN NORM" ZUR MAXIMALEN UND MINIMALEN HÖHE DES SCHEINWERFERSTRAHLS VORGEGEBEN. TROTZDEM MÜSSEN DIE JEWEILIGEN VORSCHRIFTEN IN DEN EINZELNEN EINSATZLÄNDERN DES FAHRZEUGS KONTROLLIERT WER- DEN. -
Seite 92: Rücklichteinheit
Die Plastikabdeckung des Handschuhfachs entfernen und dabei auf die Befesti- gungsklammern «B» (Steckverbindung von unten nach oben) und «C» (zur unteren Steckverbindung) achten. 03_39 Die Lampenfassung «D» um 1/4 Umdrehung im Uhrzeigersinn drehen und heraus- ziehen. Die Lampe aus der Lampenfassung nehmen, indem man sie gegen den Uhrzeigersinn dreht und herauszieht. -
Seite 93: Hintere Blinker
Hintere blinker (03_41, 03_42, 03_43) Um die Lampen der Blinker auszuwechseln, wie folgt vorgehen: - Die Sitzbank öffnen - Den Gummischutz entfernen - Die Lampenfassung ausbauen, indem man sie nach unten dreht - Leicht drücken, die Lampe gegen den Uhrzeigersinn drehen und sie herausnehmen. 03_41 03_42 03_43... -
Seite 94: Nummernschildbeleuchtung
Nummernschildbeleuchtung (03_44, 03_45) Zum Auswechseln der Nummernschildbeleuchtung muss der Nummernschildhalter entfernt werden, indem man die drei angegebenen Schrauben abschraubt und die Ausgleichscheiben sowie die von hinten angebrachten Muttern aufbewahrt. Bei montiertem Nummernschild nur die hinteren Muttern entfernen, aber auf die Po- sitionierung der Schrauben achten: nachdem das Nummernschild abgenommen ist, es waagerecht mit den Zahlen nach oben ablegen. -
Seite 95: Helmfachbeleuchtung
Helmfachbeleuchtung (03_46) Das Helmfach öffnen, das durch Druck befestigte Glas herausziehen und die Lampe wechseln. 03_46 Rückspiegel (03_47) Die Einstellung der Rückspiegel erfolgt durch leichten Druck auf den Spiegelrand in die gewünschte Richtung. 03_47... -
Seite 96: Hinterrad-Scheiben-Bremse
PRÜFT. WIRD BEIM BREMSEN EINE UNGEWÖHNLICHE GERÄUSCHENTWICK- LUNG AN DER VORDERRAD- ODER HINTERRADBREMSE FESTGESTELLT, SOLLTEN SIE SICH UMGEHEND AN EINE AUTORISIERTE VERTRAGSWERK- STATT ODER EINEN PIAGGIO-VERTRAGSHÄNDLER WENDEN. BEVOR SIE DAS FAHRZEUG WIEDER BENUTZEN, MÜSSEN SIE BEI NEU MONTIERTEN BREMSBELÄGEN ZUNÄCHST EINIGE MALE DEN BREMSHEBEL IM STILL- STAND ZIEHEN, DAMIT SICH DIE BREMSKOLBEN SOWIE DER BREMSHEBEL- HUB IN DER RICHTIGEN POSITION SETZEN KÖNNEN. -
Seite 97: Loch Im Reifen
ACHTUNG SAND, SCHLAMM, SCHNEE-STREUSALZ USW. AUF DER STRASSE KANN DIE LEBENSDAUER DER BREMSBELÄGE ERHEBLICH BEEINTRÄCHTIGEN. WIRD DAS FAHRZEUG AUF STRASSEN MIT DEN ZUVOR BESCHRIEBENEN EIGEN- SCHAFTEN GENUTZT, SOLLTEN DIE BREMSSCHEIBEN HÄUFIG MIT EINEM NEUTRALEN REINIGUNGSMITTEL GESÄUBERT WERDEN, UM SCHEUERNDE ABLAGERUNGEN AUS DEN LÖCHERN AN DER BREMSSCHEIBE ZU BESEITI- GEN, DIE SONST ZU EINEM VORZEITIGEN VERSCHLEISS DER BREMSBELÄGE FÜHREN WÜRDEN. -
Seite 98: Stilllegen Des Fahrzeugs
WARNUNG DIE RÄDER, KOMPLETT MIT REIFEN, MÜSSEN IMMER AUSGEWUCHTET SEIN. DAS FAHREN DES FAHRZEUGS MIT ZU NIEDRIGEM REIFENDRUCK ODER MIT FALSCH AUSGEWUCHTETEM REIFEN KANN ZU GEFÄHRLICHEN VIBRATIO- NEN AM LENKER FÜHREN. Stilllegen des fahrzeugs (03_50) Es empfiehlt sich folgende Arbeiten auszuführen: 1. -
Seite 99: Fahrzeugreinigung
Fahrzeugreinigung Zum Aufweichen von Schmutz und Schlamm auf den lackierten Oberflächen einen Wasserstrahl mit niedrigem Druck benutzen. Ist der Schmutz aufgeweicht, muss er mit einem weichen Schwamm mit viel Wasser und Autoshampoo (2-4% Shampoo im Wasser) entfernt werden. Anschließend mit viel klarem Wasser nachspülen und mit einem Wildledertuch trocknen. -
Seite 100: Fehlersuche
ACHTUNG DAS FAHRZEUG NIE IN PRALLER SONNE WASCHEN. DIES GILT BESONDERS IM SOMMER, WENN DIE KAROSSERIE NOCH WARM IST UND DAS SHAMPOO NOCH VOR DEM ABSPÜLEN ANTROCKNEN KANN. DIES KANN SCHÄDEN AM LACK VERURSACHEN. UM GLANZVERLUSTE UND EINE BEEINTRÄCHTIGUNG DER MECHANISCHEN MATERIALEIGENSCHAFTEN ZU VERMEIDEN, NIE IN ALKOHOL, BENZIN ODER ÖL GETRÄNKTE LAPPEN ZUR REINIGUNG LA- CKIERTER ODER PLASTIK-FAHRZEUGTEILE BENUTZEN. - Seite 101 Sicherung beschädigt Die beschädigte Sicherung wechseln und das Fahrzeug bei einer autorisierten Vertragswerkstatt überprüfen lassen. Kontrolllampe «Motor nicht Sicherstellen, dass man das im startbereit» eingeschaltet Abschnitt «Motor starten» beschriebene Startverfahren korrekt ausführt. Wenn die Kontrolllampe dennoch eingeschaltet bleibt, wenden Sie sich an eine autorisierte Vertragswerkstatt.
- Seite 102 UNREGELMÄ IGE ZÜNDUNG Zündkerze defekt Wenden Sie sich an eine autorisierte Vertragswerkstatt. Einspritz- / Zündelektronik defekt. Wenden Sie sich an eine Wegen Hochspannung muss die autorisierte Vertragswerkstatt. Kontrolle von Fachpersonal vorgenommen werden. GERINGE VERDICHTUNG Zündkerze locker Die Zündkerze festziehen Zylinderkopf locker, Kolbenringe Wenden Sie sich an eine verschlissen autorisierte Vertragswerkstatt.
- Seite 103 UNZUREICHENDE BREMSLEISTUNG Bremsscheibe mit Öl bzw. Fett Wenden Sie sich an eine verschmutzt. Bremsbeläge autorisierte Vertragswerkstatt. verschlissen. Vorrichtungen der Bremsanlage defekt. Luft im Bremskreislauf der Vorder- oder Hinterradbremse. UNZUREICHENDE RADAUFHÄNGUNG/ FEDERUNG Stoßdämpfer defekt, Ölleck, Wenden Sie sich an eine abgenutzte Anschlagpuffer. autorisierte Vertragswerkstatt.
-
Seite 105: Technische Daten
X10 350ie Executive Kap. 04 Technische daten... - Seite 106 04_01 FAHRZEUGDATEN Rahmen Geschlossener Doppelschleifen- Stahlrohrrahmen Vordere Radaufhängung/ Hydraulische Teleskopgabel Ø 35 Federung Hintere Radaufhängung/Federung Zwei doppelt wirksame Stoßdämpfer und 4-stufig einstellbare Vorspannung...
-
Seite 107: Motordaten
Vorderradbremse Doppelte Bremsscheibe Ø 280 mit hydraulischer Betätigung durch rechten Bremshebel; ABS mit Bremsassistent. Kombibremse Scheibe Ø 240 mit hydraulischer Betätigung durch linken Bremshebel; die vordere Bremsscheibe Ø 280 ist mit einem Druckbegrenzungsventil ausgestattet; ABS mit Bremsassistent. Radfelgentyp Aus Leichtmetall. Vordere Radfelge 3.50"x15"... - Seite 108 Hubraum 330 cm³ Bohrung X Hub 78 x 69 mm Verdichtungsverhältnis 11 ± 0,5 : 1 Leerlaufdrehzahl 1700 ± 100 U/Min Ventilsteuerung Vier Ventile, einzelne, kettengesteuerte obenliegende Nockenwelle. Ventilspiel Einlass: 0,10 mm Auslass: 0,15 mm Maximale Leistung an der 24,5 kW bei 8250 U/Min Kurbelwelle Maximales Drehmoment 32,3 Nm bei 6250 U/Min...
- Seite 109 mit variabler Vorzündung und getrennter Zündspule. Vorzündung Über Zündelektronik gesteuertes dreidimensionales Mapping Benzinversorgung Elektronische Einspritzung IAWM3G Drosselkörper, Durchmesser 38 mm, elektrische Kraftstoffpumpe. Zündkerze NGK CR7EKB Kraftstoff Bleifreies Benzin (95 R.O.N.) Auspuff Absorptionsauspuff mit 3-Wege- Katalysator und Lambdasonde. Abgasnorm EURO 3 FASSUNGSVERMÖGEN Motoröl ungefähr 1,5 Liter...
-
Seite 110: Bordwerkzeug
Bordwerkzeug (04_02, 04_03) Die Werkzeuge befinden sich im vorderen Staufach, im Inneren des gezeigten Beu- tels, auf der rechten Seite. Das Bordwerkzeug umfasst: • Rohrschlüssel zum Ausbau der Zündkerze • Doppelter Schraubenzieher. • Spezialschlüssel zum Einstellen der hinteren Stoßdämpfer. • Abziehwerkzeug für Sicherungen •... -
Seite 111: Ersatzteile Und Zubehör
X10 350ie Executive Kap. 05 Ersatzteile und zubehör... -
Seite 112: Hinweise
SATZ NICHT ORIGINALER ERSATZTEILE ALLE ANSPRÜCHE AUF GARANTIE- LEISTUNGEN VERFALLEN. WARNUNG DIE FA. PIAGGIO VERTREIBT EINE EIGENE ZUBEHÖRREIHE, NUR DIE TEILE AUS DIESER REIHE SIND DAHER DAS EINZIG ANERKANNTE UND GARAN- TIERTE ZUBEHÖR. FÜR DIE AUSWAHL DES ZUBEHÖRS UND DIE RICHTIGEN MONTAGE WENDEN SIE SICH DAHER UNBEDINGT AN EINEN VERTRAGS- HÄNDLER ODER EINE AUTORISIERTE VERTRAGSWERKSTATT. - Seite 113 OHNE DIE O. G. ZUBEHÖRTEILE KANN DER SCOOTER SCHNELLER, ABER IMMER INNERHALB DER GESETZLICH VORGESEHENEN GRENZEN, GEFAH- REN WERDEN. SIND AM ROLLER NICHT ORIGINALE PIAGGIO-ZUBEHÖRTEILE ANGE- BRACHT WORDEN, IST DAS FAHRZEUG STARK BELADEN, IST DER ALLGE- MEINE FAHRZEUGZUSTAND NICHT BESONDERS GUT ODER WENN ES DIE WETTERBEDINGUNGEN ERFORDERN, MUSS DIE GESCHWINDIGKEIT NOCH WEITER VERRINGERT WERDEN.
-
Seite 115: Das Wartungsprogramm
X10 350ie Executive Kap. 06 wartungsprogra... -
Seite 116: Tabelle Wartungsprogramm
Tabelle wartungsprogramm (06_01) Die richtige Wartung ist ein entscheidender Faktor für eine lange Lebensdauer des Fahrzeuges bei besten Funktions- und Leistungseigenschaften. Aus diesem Grund sind eine Reihe von Kontrollen und Wartungsarbeiten zu günstigen Preisen vorgesehen, die in der zusammenfassenden Übersicht auf der nächsten Seite wiedergegeben werden. - Seite 117 Km x 1.000 Standbremse Ventilspiel Elektrische Anlage und Batterie Kühlflüssigkeit (****) Bremsflüssigkeit (****) Motoröl (**) Hinterradgetriebeöl Bremsbeläge Laufschuhe und Variatorrollen Reifendruck und Abnutzung Probefahrt Kurbelgehäuseentlüftung (***) Radaufhängung/Federung Lenkung I: KONTROLLIEREN UND REINIGEN, EINSTELLEN, SCHMIEREN ODER GEGEBENENFALLS AUSWECHSELN. C: REINIGEN, R: AUSWECHSELN, L: SCHMIEREN, A: EINSTELLEN * Die Wartung häufiger vornehmen, wenn man in ungewöhnlich feuchten oder staubigen Umgebungen fährt.
- Seite 118 ABELLE EMPFOHLENE RODUKTE Produkt Beschreibung Angaben AGIP GEAR SAE 80W-90 Schmiermittel für Getriebe und Antriebe. API GL-4 AGIP FILTER OIL Spezialprodukt für die Behandlung von Schaumfiltern. AGIP GP 330 Kalziumhaltiges Sprühfett, fädenziehend, R.I.D./A.D.R. 2 10.b) 2 R.I.Na. 2.42 - I.A.T.A. 2 flüssigkeitsabweisend.
- Seite 119 1 Pfund Fuß (lb ft) 1.356 Newton Meter (N m) 1 Meile pro Stunde (mi/h) 1,602 Kilometer pro Stunde (km/h) 1 Pfund pro Quadratzoll (PSI) 0,069 (Bar) 1 Fahrenheit (°F) 32+(9/5)Celsius (°C)
- Seite 121 INHALTSVERZEICHNIS Reifendruck: 52 Rückspiegel: 95 ABS: 29 Fahren: 62 Fahrgestell- und Motornummer: 45 Fahrzeug: 7 Sicherungen: 81 Batterie: 78, 80 Starten: 55 Blinker: 91, 93 Ständer: 59 Bordwerkzeug: 110 Bremsflüssigkeit: 77 Kontrollen: 50 Uhr: 13 Cockpit: 8 Lampen: 86 Loch im Reifen: 97 Luftfilter: 73 Wartung: 65 Display: 13...
- Seite 122 Die Angaben und Abbildungen dieser Veröffentlichung dienen nur zur Beschreibung und sind nicht verbindlich. Piaggio & C. S.p.A. behält sich das Recht vor, unter Beibehaltung der Haupteigenschaften des hierin beschriebenen und abgebildeten Fahrzeuges, jederzeit Änderungen an Bauteilen, Komponenten oder Zubehörteilen vorzunehmen, die zur Optimierung des Produktes oder aus kommerziellen bzw.
