PIAGGIO MÖCHTE IHNEN DANKEN
dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll
genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die
Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs. Weiterhin erhalten Sie
technische Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller
Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist
grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden.

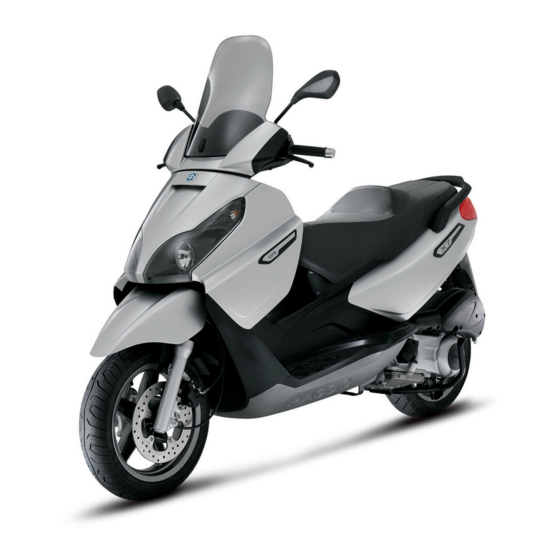

X7 250ie
Ed. 2
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PIAGGIO X7 250ie
Inhaltszusammenfassung für PIAGGIO X7 250ie
- Seite 1 PIAGGIO MÖCHTE IHNEN DANKEN dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs.
- Seite 2 Die Angaben in dieser Bedienungsanleitung sind derart zusammengestellt worden, dass sie in erster Linie eine klare und einfache Gebrauchsanleitung liefern. Außerdem werden kleine Wartungsarbeiten und die regelmäßigen Kontrollen beschrieben, die beim -Vertragshändlern oder autorisierten Vertragswerkstätten durchgeführt werden sollen. Dieses Heft enthält außerdem Anleitungen für einige einfache Reparaturarbeiten. Arbeiten, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben sind, erfordern besondere Werkzeuge bzw.
- Seite 3 Sicherheit der personen Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit der Personen verursachen. Umweltschutz Gibt die richtigen Verhaltensweisen an, so dass der Einsatz des Fahrzeuges keine Schäden an der Umwelt verursacht. Unversehrtheit des fahrzeugs Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit des Fahrzeuges verursachen, oder auch...
-
Seite 5: Inhaltsverzeichnis
INHALTSVERZEICHNIS FAHRZEUG.................. Kontrolle Motorölstand............34 Das cockpit................Nachfüllen von Motoröl............34 Analoge instrumente..............11 Ölkontrollampe (unzureichender öldruck)......35 Uhr.................... 11 Motorölwechsel..............35 Zündschloss................12 Hinterradgetriebeölstand............36 Lenkerschloss absperren............12 Reifen..................38 Lenkschloss aufsperren............12 Ausbau der zündkerze.............. 40 Lenkradschloss absperren............13 Ausbau luftfilter................. -
Seite 7: Fahrzeug
X7 250ie Kap. 01 Fahrzeug... - Seite 8 01_01...
-
Seite 9: Das Cockpit
Das cockpit (01_01) A = Zündschloss B = Taschenhaken C = Hupenschalter D = Blinkerschalter E = Bremshebel Hinterradbremse F = Licht-Wechselschalter + Lichthupe G = Analoge Instrumenteneinheit H = Not-Aus Schalter RUN/OFF I = Bremshebel Vorderradbremse L = Gasgriff M = Anlasserschalter... - Seite 10 01_02...
-
Seite 11: Analoge Instrumente
Analoge instrumente (01_02) A = Kühlflüssigkeits-Temperaturanzeige B = Kontrolllampe Motorbetrieb und Anzeige Störung Einspritzung C = Öldruckkontrolle D = = Linke Blinkerkontrolle E = Tachometer mit doppelter Skala (Km/h und mph) F = Kilometerzähler G = Rechte Blinkerkontrolle H = Fernlichtkontrolle I = Benzinreservekontrolle L = Benzinstandanzeiger M = Digitaluhr... -
Seite 12: Zündschloss
Zündschloss (01_04) Das Zündschloss «A» befindet sich auf der Schild-Rückseite in der Nähe des Ta- schenhakens. ZÜNDSCHLOSS-POSITIONEN ON «1»: Startposition, Schlüssel nicht abziehbar, Lenkerschloss nicht eingerastet. OFF «2»: Zündung ausgeschaltet, Schlüssel abziehbar, Lenkerschloss nicht einge- rastet. 01_04 LOCK «3»: Zündung ausgeschaltet, Schlüssel abziehbar, Lenkerschloss eingerastet. Lenkerschloss absperren Den Lenker nach links drehen (bis zum Anschlag), den Schlüssel auf Position «LOCK»... -
Seite 13: Lenkradschloss Absperren
Lenkradschloss absperren (01_05) Zum Abbiegen nach Links den Schalter «D» nach links stellen. Zum Abbiegen nach Rechts den Schalter «D» nach rechts stellen. Zum Ausschalten der Blinker in die Mitte auf den Schalter «D» drücken. 01_05 Hupendruckknopf (01_06) Zum Hupen den Schalter «C» drücken. 01_06 Umschalter fernlicht/ abblendlicht (01_07) Steht der Licht-Wechselschalter «F»... -
Seite 14: Startschalter
Startschalter (01_08) Zuerst einen der beiden Bremshebel ziehen und dann zum Starten des Motors den Anlasserschalter «M» drücken. 01_08 Schalter zum Abstellen des Motors (01_09) Bei Not-Aus Schalter «H» auf Position «1» RUN kann der Motor gestartet werden. Bei Not-Aus Schalter «H» auf Position «0» OFF kann der Motor nicht gestartet werden bzw. -
Seite 15: Sitzbanköffnung
01_11 Sitzbanköffnung (01_12, 01_13, 01_14) Den Zündschlüssel drücken, wenn er in Position «ON» oder «OFF» steht. Im Helmfach können, wie in der Abbildung gezeigt, ein Jet-Helm und ein Integralhelm untergebracht werden. 01_12 01_13... -
Seite 16: Die Schlüssel
01_14 Die schlüssel (01_15) Das Fahrzeug wird mit einem Schlüssel und Duplikat geliefert. Die Schlüssel sind für das Zündschloss und die Sitzbank. Mit den Schlüsseln wird ebenfalls eine Plakette mit der Schlüsselnummer geliefert, die bei Bestellung von Duplikaten angeführt wer- den muss. -
Seite 17: Öffnen Des Vorderen Handschuhfachs
ACHTUNG EINE VERÄNDERUNG DER FAHRGESTELLNUMMER IST STRAFBAR UND KANN U.A. ZUR BESCHLAGNAHMUNG DES FAHRZEUGS FÜHREN. Rahmennummer Zum Ablesen der Rahmennummer muss die Klappe «A» im Helmfach entfernt wer- 01_17 den. Motornummer Die Motornummer «B» ist in der Nähe der unteren Halterung des hinteren linken Stoßdämpfers eingestanzt. -
Seite 18: Taschenhaken
Taschenhaken (01_19) Der Taschenhaken «B» ist versenkt an der Schild-Rückseite angebracht. Damit Sie den Taschenhaken benutzen können, muss dieser leicht nach hinten vorgezogen werden. 01_19... -
Seite 19: Benutzungshinweise
X7 250ie Kap. 02 Benutzungshinweise... -
Seite 20: Kontrollen
Kontrollen (02_01) Vor Inbetriebnahme des Fahrzeugs folgendes überprüfen: 1. Den Benzinstand prüfen. 2. Den Bremsflüssigkeitsstand der Vorderradbremse und der Hinterradbremse prü- fen. 3. Den Reifendruck prüfen. 4. Die Funktion des Standlichts, des Scheinwerfers, der Blinker, des Bremslichts und der Nummernschildbeleuchtung prüfen. 02_01 5. -
Seite 21: Technische Angaben
KEIN BENZIN AUF DEN HEISSEN MOTOR UND PLASTIKTEILE TROPFEN LAS- SEN. ACHTUNG BENZIN BESCHÄDIGT DIE KUNSTSTOFFTEILE DER KAROSSERIE. ACHTUNG DAS FAHRZEUG NIE SOLANGE FAHREN, BIS DER TANK LEER IST. IN DIESEM FALL KEINE WIEDERHOLTEN STARTVERSUCHE UNTERNEHMEN. DEN ZÜND- SCHLÜSSEL AUF «OFF» STELLEN UND SO BALD WIE MÖGLICH TANKEN. BEI NICHTBEACHTUNG DIESER VORSCHRIFT KANN DIE BENZINPUMPE BZW. - Seite 22 ACHTUNG DER REIFENLUFTDRUCK MUSS BEI KALTEN REIFEN KONTROLLIERT WER- DEN. EIN FALSCHER REIFENDRUCK VERURSACHT EINEN VORZEITIGEN VER- SCHLEIß DER REIFEN UND MACHT DAS FAHREN GEFÄHRLICH. DER REIFEN MUSS GEWECHSELT WERDEN, WENN DIE PROFILSTÄRKE DIE GESETZLICH VORGESEHENE MINDEST-PROFILTIEFE ERREICHT HAT. REIFENDRUCK Reifendruck vorderer Reifen (mit 2 Bar (2 Bar) Beifahrer)
-
Seite 23: Einstellen Der Stoßdämpfer
Einstellen der Stoßdämpfer (02_04, 02_05) Die Federn können mit dem mitgelieferten Schlüssel auf 4 Positionen eingestellt wer- den. Dazu muss der Gewindering unten am Stoßdämpfer verstellt werden. Position 1 geringste Vorspannung: Nur Fahrer. Position 2 mittlere Vorspannung: Nur Fahrer. Position 3 mittlere Vorspannung: Fahrer mit Beifahrer Position 4 größte Vorspannung: Fahrer, Beifahrer und Gepäck. -
Seite 24: Einfahren
Einfahren (02_06) WÄHREND DER ERSTEN 1000 KM NIE SCHNELLER ALS 80% DER HÖCHST- GESCHWINDIGKEIT FAHREN, VOLLGAS VERMEIDEN. VOLLGAS VERMEIDEN. NIE ÜBER LANGE STRECKEN MIT KONSTANTER GESCHWINDIGKEIT FAH- REN. NACH DEN ERSTEN 1000 KM DIE GESCHWINDIGKEIT LANGSAM BIS ZUR MAXIMALEN STEIGERN. ACHTUNG 02_06 UM SCHÄDEN AM FAHRZEUG ZU VERMEIDEN, MÜSSEN DIE OBEN ANGEGE-... - Seite 25 5. Den Anlasserschalter «M» drücken, nachdem Bremshebel der Vorderradbremse «I» bzw. der Hinterradbremse «E» gezogen wurde. WARNUNG DAS HINTERRAD WIRD AUCH BEI NUR GERINGER DREHUNG DES GAS- GRIFFS VOM AUTOMATIK-GETRIEBE IN DREHUNG VERSETZT. NACH DEM STARTEN DIE BREMSE VORSICHTIG LOSLASSEN UND NACH UND NACH GAS GEBEN.
-
Seite 26: Vorkehrungen
Vorkehrungen ACHTUNG UM MOTORSCHÄDEN ZU VERMEIDEN, DEN KALTEN MOTOR NIE HOCHTOU- RIG LAUFEN LASSEN. BEI BERGABFAHRTEN DARAUF ACHTEN NIE DIE HÖCHSTGESCHWINDIGKEIT ZU ÜBERSCHREITEN, UM MOTORSCHÄDEN DURCH LÄNGERES HOCHTOURIGES LAUFEN ZU VERMEIDEN. UM DEN MO- TOR ZU SCHÜTZEN SCHALTET SICH BEI LÄNGEREM HOCHTOURIGEM LAU- FEN DES MOTORS EIN DREHZAHLBEGRENZER EIN, SOBALD DIE VORGEGE- BENE MOTORDREHZAHL ÜBERSCHRITTEN WIRD. -
Seite 27: Abstellen Des Motors
Abstellen des Motors (02_10) Den Gasgriff vollständig schließen und anschließend den Zündschlüssel «A» auf «OFF» stellen (Schlüssel abziehbar). ACHTUNG AUFGRUND DER HOHEN TEMPERATUREN, DIE IM KATALYSATOR ERREICHT WERDEN KÖNNEN, ACHTEN SIE BEIM PARKEN DES FAHRZEUGS DARAUF, 02_10 DASS DER AUSPUFF NICHT MIT BRENNBAREM MATERIAL IN KONTAKT KOMMT, UM SCHWERE VERBRENNUNGEN DES KÖRPERS ZU VERMEIDEN. -
Seite 28: Ständer
Ständer (02_11) Mit dem Fuß auf den Überstand am Hauptständer «F» treten und gleichzeitig das Fahrzeug am seitlichen Handgriff nach hinten anheben. 02_11 Automatische kraftübertragung Um die größte Leichtigkeit und Bequemlichkeit beim Fahren zu gewährleisten, ist das Fahrzeug mit einem Automatik-Getriebe mit Regler und Fliehkraftkupplung ausge- stattet. -
Seite 29: Sicheres Fahren
Sicheres fahren (02_12) Im Folgenden sind hier einige einfache Ratschläge wiedergegeben, die es ihnen er- möglichen werden ihr Fahrzeug im täglichen Gebrauch sicher und entspannt zu fahren. Ihre Fähigkeit und Ihre mechanischen Kenntnisse sind die Grundlage für ein sicheres Fahren. Wir empfehlen solange Probefahrten mit dem Fahrzeug auf Neben- straßen mit wenig Verkehr zu machen, bis Sie Ihr Fahrzeug gut kennen. - Seite 30 OHNE DIE O. G. ZUBEHÖRTEILE KANN DER SCOOTER SCHNELLER, ABER IMMER INNERHALB DER GESETZLICH VORGESEHENEN GRENZEN, GEFAH- REN WERDEN. SIND AM ROLLER NICHT ORIGINALE PIAGGIO-ZUBEHÖRTEILE ANGE- BRACHT WORDEN, IST DAS FAHRZEUG STARK BELADEN, IST DER ALLGE- MEINE FAHRZEUGZUSTAND NICHT BESONDERS GUT ODER WENN ES DIE WETTERBEDINGUNGEN ERFORDERN, MUSS DIE GESCHWINDIGKEIT NOCH WEITER VERRINGERT WERDEN.
- Seite 31 ACHTUNG JEDE VERÄNDERUNG AM FAHRZEUG, WELCHE DIE FAHRZEUGLEISTUNG VERÄNDERT, ODER VERÄNDERUNGEN AN DER FAHRZEUGSTRUKTUR IST GESETZLICH VERBOTEN. DAS FAHRZEUG ENTSPRICHT DANN NICHT MEHR DEM ZUGELASSENEN MODELL UND IST GEFÄHRLICH FÜR DIE FAHRSICHER- HEIT.
-
Seite 33: Wartung
X7 250ie Kap. 03 Wartung... -
Seite 34: Motorölstand
Motorölstand Bei 4-Taktmotoren wird das Motoröl zur Schmierung der Ventilsteuerung, der Kurbel- wellenlager und der thermische Einheit benutzt. Zu wenig Öl führt zu unzureichen- der Schmierung und kann schwere Motorschäden verursachen. Bei allen 4- Taktmotoren ist es normal, dass das Öl nach und nach seine Schmierleistung verliert und eine gewisse Menge Öl verbraucht wird. -
Seite 35: Ölkontrollampe (Unzureichender Öldruck) (03_03
Ölkontrollampe (unzureichender öldruck) (03_03) Das Fahrzeug besitzt eine Öldruckkontrolle, die bei Drehen des Zündschlüssels auf «ON» aufleuchtet. Nach Anlassen des Motors muss die Öldruck-Kontrollleuchte er- löschen. Leuchtet die Öldruckkontrolle beim Bremsen, im Leerlauf oder bei Kurvenfahrten auf, muss der Ölstand geprüft und gegebenenfalls aufgefüllt werden. -
Seite 36: Empfohlene Produkte
ACHTUNG ALTÖL ENTHÄLT UMWELTSCHÄDLICHE STOFFE. WENDEN SIE SICH ZUM ÖL- WECHSEL AN EINE PIAGGIO-VERTRAGSWERKSTATT, DIE WIE GESETZLICH VORGESEHEN MIT ANLAGEN ZUR UMWELTFREUNDLICHEN BESEITIGUNG VON ALTÖL AUSGERÜSTET SIND. ACHTUNG DER EINSATZ VON ANDEREN ALS DEN EMPFOHLENEN ÖLEN KANN DIE LE- BENSDAUER DES MOTORS BEEINTRÄCHTIGEN. - Seite 37 ANMERKUNG DIE KERBEN AM MESSSTAB, MIT AUSNAHME DER KERBE FÜR MAX ÖL- STAND, BEZIEHEN SICH AUF ANDERE FAHRZEUGMODELLE DES HERSTEL- LERS UND HABEN FÜR DIESES FAHRZEUG KEINE BESONDERE BEDEUTUNG. ACHTUNG DER BETRIEB DES HINTERRADGETRIEBES MIT ZU WENIG, MIT VER- 03_06 SCHMUTZTEM ODER FALSCHEM ÖL FÜHRT ZU EINER FRÜHZEITIGEN AB- NUTZUNG DER BEWEGTEN TEILE UND KANN ZU SCHWEREN SCHÄDEN FÜHREN.
-
Seite 38: Technische Angaben
ACHTUNG WENDEN SIE SICH ZUM ÖLWECHSEL AN EINE AUTORISIERTE VERTRAGS- WERKSTATT, DIE WIE GESETZLICH VORGESEHEN MIT ANLAGEN ZUR UM- WELTFREUNDLICHEN BESEITIGUNG VON ALTÖL AUSGERÜSTET IST. Empfohlene produkte AGIP ROTRA 80W-90 Hinterradgetriebeöl Öl SAE 80W/90 mit besseren Eigenschaften als API GL3 Technische angaben Getriebeöl 250 cm³... - Seite 39 DER REIFEN MUSS GEWECHSELT WERDEN, WENN DIE PROFILSTÄRKE DIE GESETZLICH VORGESEHENE MINDEST-PROFILTIEFE ERREICHT HAT. WARNUNG DIE RÄDER, KOMPLETT MIT REIFEN, MÜSSEN IMMER AUSGEWUCHTET SEIN. DAS FAHREN DES FAHRZEUGS MIT ZU NIEDRIGEM REIFENDRUCK ODER MIT FALSCH AUSGEWUCHTETEM REIFEN KANN ZU GEFÄHRLICHEN VIBRATIO- NEN AM LENKER FÜHREN.
-
Seite 40: Ausbau Der Zündkerze
Ausbau der zündkerze (03_08, 03_09) Wie folgt vorgehen: 1. Die Kerzenklappe auf der rechten Fahrzeugseite entfernen. Die Zündkerze kann jetzt von Hand erreicht werden. 2. Den Zündkerzenstecker «A» des Zündkabels von der Zündkerze abnehmen. 3. Die Zündkerze mit dem Kerzenschlüssel aus dem Bordwerkzeug herausschrauben. 4. -
Seite 41: Ausbau Luftfilter
Technische angaben Zündkerze CHAMPION RG 4 PHP Elektrodenabstand 0,7 ÷ 0,8 mm Ausbau luftfilter (03_10) Um an den Luftfilter gelangen zu können, die neun Befestigungsschrauben «A» ab- schrauben und den Deckel «B» entfernen. 03_10 Reinigung des Luftfilters (03_11) 1. Das Filterelement mit Wasser und einem milden Reinigungsmittel waschen. 2. -
Seite 42: Kühlflüssigkeitsstand
ACHTUNG BEI HÄUFIGEN FAHRTEN AUF STAUBIGEN STRASSEN MÜSSEN DIE WAR- TUNGSINTERVALLE FÜR DEN LUFTFILTER IN KÜRZEREN ABSTÄNDEN ER- FOLGEN, UM SCHÄDEN AM MOTOR ZU VERMEIDEN. Empfohlene produkte AGIP FILTER OIL Öl für Luftfilterschwamm Mineralöl mit speziellen Zusatzstoffen zur Erhöhung der Haftfähigkeit Kühlflüssigkeitsstand (03_12, 03_13, 03_14, 03_15) Die Motorkühlung erfolgt durch einen Druckwasserkreislauf. - Seite 43 4. Liegt der Kühlflüssigkeitsstand nahe der Markierung MIN, muss Kühlflüssigkeit nachgefüllt werden. Ist der Kühlflüssigkeitsstand nicht in Ordnung, muss Kühlflüssigkeit nachgefüllt wer- den. Die Kühlflüssigkeit nur bei kaltem Motor nachfüllen. Muss häufig Kühlflüssigkeit nachgefüllt werden oder ist das Ausdehnungsgefäß vollständig trocken, muss der Fehler in der Kühlanlage gesucht werden.
-
Seite 44: Kontrolle Bremsflüssigkeitsstand
Kontrolle bremsflüssigkeitsstand (03_16) Die Bremsflüssigkeitsbehälter für die Vorder- und Hinterradbremse befinden sich am Lenker. Wie folgt vorgehen: 1. Das Fahrzeug mit in Fahrtrichtung ausgerichtetem Lenker auf den Hauptständer stellen. 2. Den Bremsflüssigkeitsstand durch das entsprechende Schauglas «C» überprüfen. Ein geringes Absinken des Bremsflüssigkeitsstands kann durch die Abnutzung der Bremsbeläge verursacht sein. - Seite 45 WARNUNG AUSSCHLIESSLICH BREMSFLÜSSIGKEIT DER KLASSE DOT 4 VERWENDEN. DIE BREMSFLÜSSIGKEIT IST STARK ÄTZEND: KONTAKT MIT LACKIERTEN FAHRZEUGTEILEN VERMEIDEN ACHTUNG 03_19 VERMEIDEN, DASS BREMSFLÜSSIGKEIT MIT AUGEN, HAUT ODER KLEIDUNG IN KONTAKT KOMMT. BEI UNGEWOLLTEM KONTAKT SOFORT MIT REICHLICH FLIESSENDEM WASSER ABSPÜLEN. DIE BREMSFLÜSSIGKEIT IST HYGRO- SKOPISCH, D.H.
-
Seite 46: Batterie
Batterie (03_21) Um an die Batterie zu gelangen, wie folgt vorgehen: 1. Das Fahrzeug auf den Hauptständer stellen. 2. Die Sitzbank wie oben beschrieben öffnen. 3. Die beiden Befestigungsschrauben «A» und den Deckel «B» abschrauben. Die Batterie ist der Teil der elektrischen Anlage, der die aufmerksamste Überprüfung und die sorgfältigste Wartung erfordert. -
Seite 47: Längerer Stillstand
WARNUNG ALTBATTERIEN SIND UMWELTSCHÄDLICH. DIE SAMMLUNG UND ENTSOR- GUNG MUSS ENTSPRECHEND DER GELTENDEN GESETZLICHEN BESTIM- MUNGEN ERFOLGEN. Längerer stillstand (03_23) Bei längerer Nichtbenutzung des Fahrzeugs lässt die Batterieleistung nach. Dies ist durch die Selbstentladung der Batterie und durch die Rest-Stromaufnahme des Fahr- zeugs aufgrund der Dauer-Stromversorgung einiger Bauteile bedingt. -
Seite 48: Sicherungen
Sicherungen (03_24, 03_25, 03_26) Die elektrische Anlage ist mit zwölf, auf zwei Sicherungskästen «A» und «B» verteil- ten, Sicherungen zur Absicherung der einzelnen Stromkreise der Anlage ausgestattet. Die Sicherungskästen befinden sich im Batteriefach. In der Tabelle sind die Positionen und die technischen Angaben der im Fahrzeug befindlichen Sicherungen aufgeführt. - Seite 49 SICHERUNGEN Sicherung Nr.1 Leistung: 30A Geschützte Stromkreise: Batterieladekreis. Sicherung Nr. 2 Leistung: 15A Geschützte Stromkreise (über Zündschloss): Scheinwerfer- Fernrelais, Fernlicht Lichthupenmodus, Sicherungen Nr. 7-8-9-10. Sicherung Nr. 3 Leistung:15A Geschützte Stromkreise: Licht- Wechselschalter (über Fernrelais). Sicherung Nr. 4 Leistung: 15A Geschützte Stromkreise:Kühlgebläse (über Fernrelais).
- Seite 50 Geschützte Stromkreise (über Zündschloss): Vorbereitung für Diebstahlsicherung, Instrumenteneinheit. Sicherung Nr. 8 Leistung: 7,5A Geschützte Stromkreise (über Zündschloss): Fernrelais Zündelektronik, Einspritz- Zündelektronik, Fernrelais Kühlgebläse. Sicherung Nr. 9 Leistung: 7,5A Geschützte Stromkreise (über Zündschloss): Standlicht, Nummernschildbeleuchtung, Instrumentenbeleuchtung. Sicherung Nr. 10 Leistung: 7,5A Geschützte Stromkreise (über Zündschloss): Bremslichter,...
- Seite 51 TABELLA LAMPADE Fernlichtlampe Typ: HALOGEN (H7) Leistung: 12V - 55W Menge: 1 Abblendlichtlampe Typ: HALOGEN (H7) Leistung: 12V - 55W Menge: 1 Lampe vorderes Standlicht Typ: VOLLGLAS Leistung: 12V - 5W Menge: 2 Lampe Instrumentenbeleuchtung Typ: VOLLGLAS Leistung: 12V - 1,2W Menge: 3 Vordere Blinkerlampe Typ: VOLLGLAS...
-
Seite 52: Auswechseln Der Scheinwerferlampen
Auswechseln der scheinwerferlampen (03_27, 03_28, 03_29, 03_30, 03_31) Um an die Lampen gelangen zu können, wie folgt vorgehen: 1. Das PIAGGIO-Emblem abnehmen und die Schraube «A» abschrauben. 2. Auf beiden Fahrzeugseiten die Schraube «B» abschrauben und die Scheinwerfer- verkleidung abmontieren. -
Seite 53: Einstellung Des Scheinwerfers
VORGEGEBEN. TROTZDEM MÜSSEN DIE JEWEILIGEN VORSCHRIFTEN IN DEN EINZELNEN EINSATZLÄNDERN DES FAHRZEUGS KONTROLLIERT WER- DEN. Für die Scheinwerfereinstellung: 1. Das PIAGGIO-Emblem abnehmen und die Schraube «A» abschrauben. 2. Auf beiden Fahrzeugseiten die Schraube «B» abschrauben und die Scheinwerfer- verkleidung abmontieren. 03_31... -
Seite 54: Rücklichteinheit
03_32 03_33 Rücklichteinheit (03_34, 03_35, 03_36, 03_37) Die Rücklichteinheit besteht aus zwei Teilen, die getrennt abmontiert werden können. Die angegebenen Arbeitsschritte beziehen sich auf ein Teil, gelten aber für beide. Um an die Lampen gelangen zu können: 1. Die Sitzbank anheben und die zwei Befestigungsschrauben «A» der Rücklichtka- rosserie «B»... - Seite 55 1. Die Lampenfassung «F» herausziehen. Die rechte Lampenfassung in Uhrzeiger- sinn drehen, die linke Lampenfassung gegen den Uhrzeigersinn drehen. 2. Leicht auf die Lampe drücken und gegen den Uhrzeigersinn drehen. 3. Die Lampe aus der Lampenfassung herausziehen. Zum Wechseln der Blinkerlampen: 1.
-
Seite 56: Nummernschildbeleuchtung
Nummernschildbeleuchtung (03_38) Die Schraube «C» entfernen und dann die Lampenfassung herausziehen. 03_38 Rückspiegel (03_39, 03_40) Zum Ausbau der Rückspiegel: 1. Die Gummimanschette anheben. 2. Die Mutter «A» lösen und den Rückspiegelarm herausziehen. 3. Die Schraube «B» vollständig abschrauben. Der Rückspiegel wird an der Kappe von Hand auf die gewünschte Position eingestellt. 03_39 03_40... -
Seite 57: Hinterrad-Scheiben-Bremse
CHEND ARBEITEN AUS DER TABELLE DES WARTUNGSPROGRAMMS ÜBER- PRÜFT. WIRD BEIM BREMSEN EINE UNGEWÖHNLICHE GERÄUSCHENTWICK- LUNG AN DER VORDERRAD- ODER HINTERRADBREMSE FESTGESTELLT, SOLLTEN SIE SICH UMGEHEND AN EINE PIAGGIO-VERTRAGSWERKSTATT ODER EINEN PIAGGIO-VERTRAGSHÄNDLER WENDEN. BEVOR SIE DAS FAHRZEUG WIEDER BENUTZEN, MÜSSEN SIE BEI NEU MONTIERTEN BREMS- BELÄGEN ZUNÄCHST EINIGE MALE DEN BREMSHEBEL IM STILLSTAND ZIE-... -
Seite 58: Loch Im Reifen
ACHTUNG SAND, SCHLAMM, SCHNEE-STREUSALZ USW. AUF DER STRASSE KANN DIE LEBENSDAUER DER BREMSBELÄGE ERHEBLICH BEEINTRÄCHTIGEN. UM DAS ZU VERMEIDEN, SOLLTE DAS FAHRZEUG BEI DIESEN STRASSENBE- DINGUNGEN HÄUFIG GEREINIGT WERDEN. Loch im reifen Das Fahrzeug ist mit schlauchlosen Reifen (Tubeless) ausgestattet. Anders als bei einem Reifen mit Schlauch entweicht die Luft bei einem Loch im Reifen aus dem schlauchlosen Reifen wesentlich langsamer. -
Seite 59: Stilllegen Des Fahrzeugs
Stilllegen des fahrzeugs (03_42) Wir empfehlen Ihnen folgende Arbeiten auszuführen: 1. Allgemeine Fahrzeugreinigung und Abdecken mit einer Schutzplane. 2. Bei abgeschaltetem Motor und Kolben am unteren Totpunkt, die Zündkerze aus- bauen und in die Kerzenöffnung 1 ÷ 2 cm³ Öl einfüllen (größere Mengen können den Motor beschädigen). - Seite 60 ACHTUNG DIE REINIGUNGSMITTEL VERSCHMUTZEN DAS WASSER. DAHER MUSS DIE FAHRZEUGREINIGUNG AN ORTEN STATTFINDEN, DIE MIT EINER ANLAGE ZUR WASCHWASSERRÜCKFÜHRUNG UND AUFBEREITUNG AUSGESTATTET SIND. WARNUNG BEI DER REINIGUNG VON MOTOR UND FAHRZEUG WIRD VON EINEM EINSATZ EINES HOCHDRUCK-WASSERREINIGUNGSGERÄTES ABGERATEN. KANN DIE REINIGUNG NICHT ANDERS VORGENOMMEN WERDEN, MUSS: •...
- Seite 61 ALKOHOL, BENZIN ODER ÖL GETRÄNKTE LAPPEN ZUR REINIGUNG LA- CKIERTER ODER PLASTIK-FAHRZEUGTEILE BENUTZEN. DIE VERWENDUNG VON SILIKON-WACHS KANN, JE NACH FAHRZEUGFARBE (SATINIERTE FAR- BEN), DIE LACKIERTEN OBERFLÄCHEN BESCHÄDIGEN. INFORMIEREN SIE SICH ZU DIESEM THEMA BEI EINER AUTORISIERTEN VERTRAGSWERK- STATT. STARTSCHWIERIGKEITEN Der Not-Aus-Schalter steht auf Auf «ON»...
- Seite 62 GERINGE VERDICHTUNG Zündkerze locker Die Zündkerze festziehen Zylinderkopf locker, Kolbenringe Wenden Sie sich an eine verschlissen autorisierte Vertragswerkstatt. Ventile verklemmt Wenden Sie sich an eine autorisierte Vertragswerkstatt. HOHER VERBRAUCH UND GERINGE LEISTUNG Luftfilter verschmutzt oder Mit Wasser und Shampoo reinigen verstopft und mit einem Gemisch aus Benzin und spezifischem Öl...
- Seite 63 Federvorspannung an den Stoßdämpfern falsch eingestellt. UNREGELMÄSSIGKEIT IM AUTOMATIK-GETRIEBE Variatorrollen bzw. Antriebsriemen Wenden Sie sich an eine verschlissen. autorisierte Vertragswerkstatt. STÄNDER SCHNELLT NICHT ZURÜCK Verschmutzt Reinigen und fetten...
-
Seite 65: Technische Daten
X7 250ie Kap. 04 Technische daten... - Seite 66 04_01...
- Seite 67 MOTORDATEN Einzylinder 4-Taktmotor Hubraum 244 cm³ Bohrung x Hub 72 x 60 mm Verdichtungsverhältnis 11 ± 0,5 : 1 Leerlaufdrehzahl 1.700 ± 100 U/Min Ventilsteuerung 4 Ventile, einzelne obenliegende durch Kette angetriebene Nockenwelle. Ventilspiel Einlass: 0,10 mm - Auslass: 0,15 Maximale Leistung 16,3 kW bei 8.750 U/Min Maximales Drehmoment...
- Seite 68 Zündung Elektronisch mit induktiver Hochleistungsentladung und mit getrennter Zündspule. Vorzündung Über Zündelektronik gesteuerte dreidimensionale Mappe des Typs α/N Zündkerze CHAMPION RG 4 PHP Alternative Zündkerze Benzinversorgung Elektronische Einspritzung mit Drosselkörper Ø 32 mm und elektrischer Benzinpumpe. Kraftstoff Bleifreies Benzin (95 R.O.N.) Auspuff Absorptionsauspuff mit 3-Wege- Katalysator und Lambdasonde.
- Seite 69 Hinterradbremse Scheibenbremse Ø 240 mit hydraulischer Betätigung (Bremshebel links am Lenker). Radfelgentyp Aus Leichtmetall. Vordere Radfelge 14'' x 3,50 Hintere Radfelge 13'' x 3,50 Vorderreifen Tubeless (schlauchlos) 120/70-14'' Hinterer Reifen Tubeless (schlauchlos) 140/60 - 13'' 63P Reifendruck vorderer Reifen (mit 2 Bar (2 Bar) Beifahrer) Reifendruck hinterer Reifen (mit...
-
Seite 70: Bordwerkzeug
Bordwerkzeug (04_02) Das Bordwerkzeug besteht aus: - Ein Rohrschlüssel. - Ein doppelter Schraubenzieher. - Ein Spezialschlüssel zum Einstellen der hinteren Stoßdämpfer. - Eine Plastikklammer zum Ausziehen der Sicherungen. Das Bordwerkzeug befindet sich im Helmfach. 04_02... -
Seite 71: Ersatzteile Und Zubehör
X7 250ie Kap. 05 Ersatzteile und zubehör... -
Seite 72: Hinweise
NICHT ORIGINALER ERSATZTEILE ALLE ANSPRÜCHE AUF GARANTIELEIS- TUNGEN VERFALLEN. WARNUNG DIE FA. PIAGGIO VERTREIBT EINE EIGENE ZUBEHÖRREIHE, NUR DIE TEILE AUS DIESER REIHE SIND DAHER DAS EINZIG ANERKANNTE UND GARAN- TIERTE ZUBEHÖR. FÜR DIE AUSWAHL DES ZUBEHÖRS UND DIE RICHTIGEN MONTAGE WENDEN SIE SICH DAHER UNBEDINGT AN EINEN VERTRAGS- HÄNDLER ODER EINE AUTORISIERTE VERTRAGSWERKSTATT. - Seite 73 OHNE DIE O. G. ZUBEHÖRTEILE KANN DER SCOOTER SCHNELLER, ABER IMMER INNERHALB DER GESETZLICH VORGESEHENEN GRENZEN, GEFAH- REN WERDEN. SIND AM ROLLER NICHT ORIGINALE PIAGGIO-ZUBEHÖRTEILE ANGE- BRACHT WORDEN, IST DAS FAHRZEUG STARK BELADEN, IST DER ALLGE- MEINE FAHRZEUGZUSTAND NICHT BESONDERS GUT ODER WENN ES DIE WETTERBEDINGUNGEN ERFORDERN, MUSS DIE GESCHWINDIGKEIT NOCH WEITER VERRINGERT WERDEN.
-
Seite 75: Das Wartungsprogramm
X7 250ie Kap. 06 wartungsprogramm... -
Seite 76: Tabelle Wartungsprogramm
Tabelle wartungsprogramm (06_01) Die richtige Wartung ist ein entscheidender Faktor für eine lange Lebensdauer des Fahrzeuges bei besten Funktions- und Leistungseigenschaften. Aus diesem Grund sind eine Reihe von Kontrollen und Wartungsarbeiten zu günstigen Preisen vorgesehen, die in der zusammenfassenden Übersicht auf der nächsten Seite wiedergegeben werden. - Seite 77 km x 1.000 ■ ■ ■ ■ ■ ■ ■ ■ ■ Kühlflüssigkeitsstand * ■ ■ ■ ■ ■ ■ ■ ■ ■ Bremsflüssigkeitsstand * ● ■ ● ■ ● ■ ● ■ ● ■ ● ■ ● ■ ● ■...
- Seite 78 Produkt Beschreibung Angaben AGIP GP 330 Fett auf Basis von Kalzium-Komplexseife NLGI Fett (Bremshebel, Gasgriff) 2; ISO-L-XBCIB2 AGIP CITY HI TEC 4T Motoröl Synthetisches Öl SAE 5W-40, API SL, ACEA A3, JASO MA AGIP BRAKE 4 Bremsflüssigkeit Synthetische Bremsflüssigkeit FMVSS DOT 4 AGIP PERMANENT SPEZIAL Kühlflüssigkeit Frostschutzmittel auf Basis von...
- Seite 79 INHALTSVERZEICHNIS Batterie: 46 Reifen: 38, 58 Bordwerkzeug: 70 Reifendruck: 21 Bremsflüssigkeit: 44 Rückspiegel: 56 Cockpit: 9 Sicherungen: 48 Starten: 24 Ständer: 28 Fahrgestell- und Motornummer: 16 Uhr: 11 Luftfilter: 41 Wartung: 33 Motoröl: 34 Zündkerze: 40 Zündschloss: 12...
- Seite 80 Teilen, Ersatzteilen und Zubehör zur Funktionsverbesserung oder aus Konstruktions- oder Handelsgründen vorzunehmen, ohne sich dabei zu verpflichten umgehend diese Veröffentlichung auf den neuesten Stand zu bringen. Nicht alle der in der vorliegenden Veröffentlichung aufgeführten Versionen sind in allen Ländern erhältlich. Die Verfügbarkeit der einzelnen Modelle muss beim offiziellen Piaggio-Verkaufsnetz überprüft werden.
