PIAGGIO MÖCHTE IHNEN DANKEN
dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll
genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die
Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs. Weiterhin erhalten Sie
technische Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller
Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist
grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden.

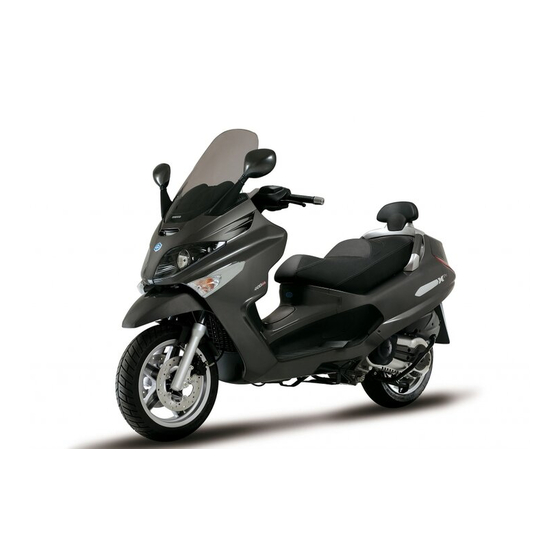

XEVO 400ie
Ed. 1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PIAGGIO XEVO 400ie

Inhaltszusammenfassung für PIAGGIO XEVO 400ie

  • Seite 1 PIAGGIO MÖCHTE IHNEN DANKEN dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs.
  • Seite 2 Die Angaben in dieser Bedienungsanleitung sind derart zusammengestellt worden, dass sie in erster Linie eine klare und einfache Gebrauchsanleitung liefern. Außerdem werden kleine Wartungsarbeiten und die regelmäßigen Kontrollen beschrieben, die beim -Vertragshändlern oder autorisierten Vertragswerkstätten durchgeführt werden sollen. Dieses Heft enthält außerdem Anleitungen für einige einfache Reparaturarbeiten. Arbeiten, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben sind, erfordern besondere Werkzeuge bzw.
  • Seite 3 Sicherheit der personen Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit der Personen verursachen. Umweltschutz Gibt die richtigen Verhaltensweisen an, so dass der Einsatz des Fahrzeuges keine Schäden an der Umwelt verursacht. Unversehrtheit des fahrzeugs Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit des Fahrzeuges verursachen, oder auch...

  • Seite 5: Inhaltsverzeichnis

    Die schlüssel................. 18 Ölkontrollampe (unzureichender öldruck)......45 LED-Kontrollanzeige für eingeschaltete Wegfahrsperre..19 Motorölwechsel..............45 Arbeitsweise................19 Hinterradgetriebeölstand............47 Die programmierung der Piaggio wegfahrsperre....20 Reifen..................49 Fernbedienung für sitzbanköffnung.......... 22 Ausbau der zündkerze.............. 50 Programmierung der Fernbedienung........22 Ausbau luftfilter................. 51 Steckdose.................
  • Seite 6 Einstellung des scheinwerfers..........66 Vordere Blinker................. 67 Rücklichteinheit................. 68 Hintere blinker................69 Nummernschildbeleuchtung............. 69 Helmfachbeleuchtung............... 70 Rückspiegel................70 Hinterrad-scheiben-bremse............71 Loch im reifen................72 Stilllegen des fahrzeugs............73 Fahrzeugreinigung..............73 TECHNISCHE DATEN..............79 Bordwerkzeug................84 ERSATZTEILE UND ZUBEHÖR..........85 Hinweise................... 86 DAS WARTUNGSPROGRAMM..........

  • Seite 7: Fahrzeug

    XEVO 400ie Kap. 01 Fahrzeug...
  • Seite 8 01_01...

  • Seite 9: Das Cockpit

    Das cockpit (01_01) A = Zündschloss B = Taschenhaken C = Schalter Warnblinkanlage D = Hupenschalter E = Blinkerschalter F = Bremshebel Hinterradbremse G = Licht-Wechselschalter + Lichthupe H = Analoge Instrumenteneinheit I = Digitale Instrumenteneinheit L = Kontrolllampeneinheit M = Not-Aus Schalter RUN/OFF N = Bremshebel Vorderradbremse O = Gasgriff P = Anlasserschalter...
  • Seite 10 01_02...

  • Seite 11: Analoge Instrumente

    Analoge instrumente (01_02) A = Led Wegfahrsperre/ Diebstahlsicherung B = Tachometer mit doppelter Skala (Km/h und mph) C = Taste CLOCK D = Digitaldisplay E = Warnblinkerkontrolle F = Taste SET G = Drehzahlmesser H = Benzinstandanzeiger I = Kontrolllampe eingeschaltete Helmfachbeleuchtung L = Kontrolllampe Motorbetrieb und Anzeige Störung Einspritzung M = Benzinreservekontrolle N = Kontrolllampe Motor-Stop...

  • Seite 12: Uhr

    Uhr (01_03) Wird die Taste «CLOCK» weniger als 1 Sekunde gedrückt, wird nacheinander jeweils folgendes angezeigt: • STUNDE • DATUM Zum Einstellen der Uhr die Taste «CLOCK» länger als 3 Sekunden drücken. Die Ziffern der Stundenanzeige beginnen zu blinken. Die Stundenanzeige mit der Taste «SET» einstellen. Bei erneutem Drücken der Taste 01_03 «CLOCK»...

  • Seite 13: Digitales Display

    Digitales display (01_04) A = Anzeige Gesamt-Kilometer B = Wartungs-Ikone «BELT» C = Wartungs-Ikone «SERVICE» D = Kühlflüssigkeits-Temperaturanzeige E = Teilstrecken-Kilometeranzeige (A-B) und Außentemperaturanzeige (kann mit Taste Mode ausgewählt werden) 01_04 F = UHRZEIT - DATUMS-Anzeige G = Benzinreserveanzeige H = Teilstrecken-Kilometeranzeige (B) I = Teilstrecken-Kilometeranzeige (A) L = Anzeige Kilometer - Meilen M = Taste «SET»...

  • Seite 14: Taste "Mode

    Taste “MODE” (01_05, 01_06) Wird die Taste «MODE» (R) weniger als 1 Sekunde gedrückt, wird nacheinander je- weils auf folgende Funktionen umgeschaltet: 1. Teilstrecken-Kilometerzähler «A» 2. Teilstrecken-Kilometerzähler «B» 3. Raumtemperatur «°» Zum Nullstellen des Teilstrecken-Kilometerzählers die Taste «MODE» (R) länger als 3 Sekunden gedrückt halten.

  • Seite 15: Zündschloss

    Zündschloss (01_07) Das Zündschloss «A» befindet sich auf der Schild-Rückseite in der Nähe des Ta- schenhakens. ZÜNDSCHLOSS-POSITIONEN ON «1»: Startposition, Schlüssel nicht abziehbar, Lenkerschloss nicht eingerastet. OFF «2»: Zündung ausgeschaltet, Schlüssel abziehbar, Lenkerschloss nicht einge- rastet. 01_07 LOCK «3»: Zündung ausgeschaltet, Schlüssel abziehbar, Lenkerschloss eingerastet. Lenkerschloss absperren Den Lenker nach links drehen (bis zum Anschlag), den Schlüssel auf Position «LOCK»...

  • Seite 16: Lenkradschloss Absperren

    Lenkradschloss absperren (01_08) Zum Abbiegen nach Links den Schalter «E» nach links stellen. Zum Abbiegen nach Rechts den Schalter «E» nach rechts stellen. Zum Ausschalten der Blinker in die Mitte auf den Schalter «E» drücken. 01_08 Hupendruckknopf (01_09) Den Schalter «D» drücken, um die Hupe zu betätigen. 01_09 Umschalter fernlicht/ abblendlicht (01_10) Steht der Licht-Wechselschalter «G»...

  • Seite 17: Schalter Warnblinkanlage

    Schalter warnblinkanlage (01_11) Bei Betätigung dieses Schalters werden alle 4 Blinker gleichzeitig eingeschaltet. Die Warnblinkanlage kann über der Schalter «C» nur mit Zündschlüssel in Position «ON» eingeschaltet werden. Einmal eingeschaltet funktioniert die Warnblinkanlage auch dann weiter, wenn der Zündschlüssel auf «OFF» oder «LOCK» gestellt wird. Die Warnblinkanlage kann nur mit Zündschlüssel in Position «ON»...

  • Seite 18: Die Wegfahrsperre

    Für einen besseren Schutz gegen Diebstahl ist das Fahrzeug mit einem elektron- ischen Motor-Blockierungssystem «PIAGGIO WEGFAHRSPERRE» ausgestattet, die sich beim Abziehen des Zündschlüssels automatisch einschaltet. Beim Starten wird von der «PIAGGIO WEGFAHRSPERRE» der Zündschlüssel abgefragt. Nur wenn er erkannt wird, wird das Starten des Fahrzeugs von der Wegfahrsperre frei- gegeben.

  • Seite 19: Led-Kontrollanzeige Für Eingeschaltete Wegfahrsperre

    ZEUG). LED-Kontrollanzeige für eingeschaltete Wegfahrsperre (01_17) 01_17 Der Betrieb des Systems «PIAGGIO WEGFAHRSPERRE» wird durch das Blinken der entsprechenden Kontrolllampe «A» angezeigt. Um das Entladen der Batterie zu verringern schaltet sich die LED-Anzeige nach 48 Stunden Dauerbetrieb automatisch aus. Bei Störungen am System gibt die LED-Anzeige der autorisierten Vertrags- werkstatt je nach aufgetretener Störung durch unterschiedliches Blinken Hinweise...

  • Seite 20: Die Programmierung Der Piaggio Wegfahrsperre

    «CODE CARD» AUSGEHÄNDIGT WERDEN. Die programmierung der Piaggio wegfahrsperre Nachstehend werden die einzelnen Schritte angeführt, die zur Programmierung des Systems PIAGGIO WEGFAHRSPERRE bzw. für die Speicherung anderer Schlüssel vorzunehmen sind. Bei der Programmierung muss der Schalter zum Abstellen des Motors auf «RUN» stehen.
  • Seite 21 schließend wieder auf «OFF» drehen und abziehen. Unter Befolgung der o.a. Anga- ben und Zeiten können bis zu 7 Schlüssel programmiert werden. ENDE DER PROGRAMMIERUNG Nachdem Sie den zu programmierenden Schlüssel abgezogen haben, erneut den «MASTER» Schlüssel in das Zündschloss stecken und auf «ON» drehen (dies muss innerhalb von 10 Sek.

  • Seite 22: Fernbedienung Für Sitzbanköffnung

    Fernbedienung für sitzbanköffnung (01_18, 01_19) Das Fahrzeug ist mit einer Fernbedienung zum Öffnen der Sitzbank ausgestattet. Diese wird zusammen mit den Schlüsseln mitgeliefert und ist fabrikseitig der Steuer- elektronik der Öffnungsvorrichtung zugeordnet. Trotzdem kann bei Verlust der Fern- bedienung eine neue bestellt und neu programmiert werden. Dieser Vorgang muss bei einer autorisierten Vertragswerkstatt vorgenommen werden.
  • Seite 23 WARNUNG UM WEITERE FERNBEDIENUNGEN ZU SPEICHERN (MAXIMAL 8), IST DIE GE- SAMTE VORGANGSWEISE ZU WIEDERHOLEN. WERDEN DIE VORGEGEBE- NEN ZEITEN NICHT EINGEHALTEN, WIRD DER PROGRAMMIERVORGANG DER SCHLÜSSEL MIT DER FERNBEDIENUNG AUTOMATISCH ABGEBROCHEN. WARNUNG DIE TASTE DER FERNBEDIENUNG NICHT ÖFTERS WEIT ENTFERNT VOM FAHRZEUG DRÜCKEN.

  • Seite 24: Steckdose

    Steckdose (01_20) Im Handschuhfach befindet sich eine Steckdose «D». Über die Steckdose können Verbraucher (Handy, Inspektionslampe usw.) mit Strom versorgt werden. ACHTUNG 01_20 WIRD DIE STECKDOSE LÄNGERE ZEIT BENUTZT, KANN SICH DIE BATTERIE TEILWEISE ENTLADEN. Elektrische Angaben Steckdose 12 V - 180W MAX Het zadel (01_21, 01_22, 01_23) Die Sitzbank ist mit einem Schutzbezug ausgestattet, der z.

  • Seite 25: Openen Van Het Zadel Voor De Toegang Tot De Helmbak Met Afstandsbediening

    Openen van het zadel voor de toegang tot de helmbak met afstandsbediening (01_24) Die Sitzbank kann mit Druck auf die Taste «C» mit der Fernbedienung geöffnet wer- den. WARNUNG EIN FALSCHES VERSTAUEN VON GEGENSTÄNDEN IM HELMFACH KANN ZU 01_22 EINER VERFORMUNG DER SITZBANK, DEM NICHTAUSSCHALTEN DER HELM- FACHBELEUCHTUNG UND DADURCH ZUM ENTLADEN DER BATTERIE FÜH- REN.

  • Seite 26: Öffnen Des Hinteren Staufachs

    WARNUNG EIN FALSCHES VERSTAUEN VON GEGENSTÄNDEN IM HELMFACH KANN ZU EINER VERFORMUNG DER SITZBANK, DEM NICHTAUSSCHALTEN DER HELM- FACHBELEUCHTUNG UND DADURCH ZUM ENTLADEN DER BATTERIE FÜH- REN. 01_25 01_26 Öffnen des hinteren Staufachs (01_27) Das hintere Staufach kann mit Druck auf die Taste «D» mit der Fernbedienung ge- öffnet werden.

  • Seite 27: Fahrgestell- Und Motornummer

    VERMEIDEN. ZUM WECHSELN DER BATTERIEN SIEHE ABSCHNITT «FERN- BEDIENUNG ZUM ÖFFNEN DER SITZBANK». Fahrgestell- und motornummer (01_28, 01_29) Die Rahmen- und Motornummer bestehen aus einer Präfix und einer Ziffer, die jeweils auf dem Rahmen bzw. dem Motor eingeprägt sind. Diese Nummern müssen bei Er- satzteilbestellungen immer angegeben werden.

  • Seite 28: Druckschalter Zum Öffnen Des Hinteren Staufachs

    Druckschalter zum Öffnen des hinteren Staufachs (01_30, 01_31) Bei Zündschlüssel auf Stellung «ON» oder bei laufendem Motor kann die Klappe des hinteren Staufachs durch Druck auf den Schalter «Q» elektrisch geöffnet werden. Bei Ausfall der elektrischen Öffnungsvorrichtung kann der kleine Hebel «B» hinter der Tankklappe betätigt werden.

  • Seite 29: Benutzungshinweise

    XEVO 400ie Kap. 02 Benutzungshinweise...

  • Seite 30: Kontrollen

    Kontrollen (02_01) Vor Inbetriebnahme des Fahrzeugs folgendes überprüfen: 1. Den Benzinstand prüfen. 2. Den Bremsflüssigkeitsstand der Vorderradbremse und der Hinterradbremse prü- fen. 3. Den Reifendruck prüfen. 4. Die Funktion des Standlichts, des Scheinwerfers, der Blinker, des Bremslichts und der Nummernschildbeleuchtung prüfen. 02_01 5.

  • Seite 31: Technische Angaben

    KEIN BENZIN AUF DEN HEISSEN MOTOR UND PLASTIKTEILE TROPFEN LAS- SEN. ACHTUNG BENZIN BESCHÄDIGT DIE KUNSTSTOFFTEILE DER KAROSSERIE. ACHTUNG DAS FAHRZEUG NIE SOLANGE FAHREN, BIS DER TANK LEER IST. IN DIESEM FALL KEINE WIEDERHOLTEN STARTVERSUCHE UNTERNEHMEN. DEN ZÜND- SCHLÜSSEL AUF «OFF» STELLEN UND SO BALD WIE MÖGLICH TANKEN. BEI NICHTBEACHTUNG DIESER VORSCHRIFT KANN DIE BENZINPUMPE BZW.
  • Seite 32 ACHTUNG DER REIFENLUFTDRUCK MUSS BEI KALTEN REIFEN KONTROLLIERT WER- DEN. EIN FALSCHER REIFENDRUCK VERURSACHT EINEN VORZEITIGEN VER- SCHLEIß DER REIFEN UND MACHT DAS FAHREN GEFÄHRLICH. DER REIFEN MUSS GEWECHSELT WERDEN, WENN DIE PROFILSTÄRKE DIE GESETZLICH VORGESEHENE MINDEST-PROFILTIEFE ERREICHT HAT. REIFEN Vorderreifen 120/70 - 14"...

  • Seite 33: Einstellen Der Stoßdämpfer

    Einstellen der Stoßdämpfer (02_04, 02_05) Die Federn können mit dem mitgelieferten Schlüssel auf 4 Positionen eingestellt wer- den. Dazu muss der Gewindering unten am Stoßdämpfer verstellt werden. Position 1 geringste Vorspannung: Nur Fahrer. Position 2 mittlere Vorspannung: Nur Fahrer. Position 3 mittlere Vorspannung: Fahrer mit Beifahrer Position 4 größte Vorspannung: Fahrer, Beifahrer und Gepäck.

  • Seite 34: Einfahren

    Einfahren (02_06) WÄHREND DER ERSTEN 1000 KM NIE SCHNELLER ALS 80% DER HÖCHST- GESCHWINDIGKEIT FAHREN, VOLLGAS VERMEIDEN. VOLLGAS VERMEIDEN. NIE ÜBER LANGE STRECKEN MIT KONSTANTER GESCHWINDIGKEIT FAH- REN. NACH DEN ERSTEN 1000 KM DIE GESCHWINDIGKEIT LANGSAM BIS ZUR MAXIMALEN STEIGERN. ACHTUNG 02_06 UM SCHÄDEN AM FAHRZEUG ZU VERMEIDEN, MÜSSEN DIE OBEN ANGEGE-...
  • Seite 35 5. Den Anlasserschalter «P» drücken, nachdem der Vorder- oder Hinterradbremshe- bel «N» bzw. «F» gezogen wurde. WARNUNG DAS HINTERRAD WIRD AUCH BEI NUR GERINGER DREHUNG DES GAS- GRIFFS VOM AUTOMATIK-GETRIEBE IN DREHUNG VERSETZT. NACH DEM STARTEN DIE BREMSE VORSICHTIG LOSLASSEN UND NACH UND NACH GAS GEBEN.

  • Seite 36: Vorkehrungen

    Vorkehrungen ACHTUNG UM MOTORSCHÄDEN ZU VERMEIDEN, DEN KALTEN MOTOR NIE HOCHTOU- RIG LAUFEN LASSEN. BEI BERGABFAHRTEN DARAUF ACHTEN NIE DIE HÖCHSTGESCHWINDIGKEIT ZU ÜBERSCHREITEN, UM MOTORSCHÄDEN DURCH LÄNGERES HOCHTOURIGES LAUFEN ZU VERMEIDEN. UM DEN MO- TOR ZU SCHÜTZEN SCHALTET SICH BEI LÄNGEREM HOCHTOURIGEM LAU- FEN DES MOTORS EIN DREHZAHLBEGRENZER EIN, SOBALD DIE VORGEGE- BENE MOTORDREHZAHL ÜBERSCHRITTEN WIRD.

  • Seite 37: Abstellen Des Motors

    Abstellen des Motors (02_10) Den Gasgriff vollständig schließen und anschließend den Zündschlüssel «A» auf «OFF» stellen (Schlüssel abziehbar). ACHTUNG AUFGRUND DER HOHEN TEMPERATUREN, DIE IM KATALYSATOR ERREICHT WERDEN KÖNNEN, ACHTEN SIE BEIM PARKEN DES FAHRZEUGS DARAUF, 02_10 DASS DER AUSPUFF NICHT MIT BRENNBAREM MATERIAL IN KONTAKT KOMMT, UM SCHWERE VERBRENNUNGEN DES KÖRPERS ZU VERMEIDEN.

  • Seite 38: Anello Antifurto

    anello antifurto (02_11) Der Diebstahlsicherungsring «D» befindet sich an der rechten Fahrzeugseite. Er wird benutzt, um das Fahrzeug mit einer Sicherungskette für Scooter an einem festen Ge- genstand zu befestigen. Den Diebstahlsicherungsring nicht für andere Zwecke ver- wenden. WARNUNG 02_11 DIESES ZUBEHÖR BIETET KEINE ABSOLUTE GARANTIE GEGEN EINEN FAHR- ZEUG-DIEBSTAHL SONDERN DIENT NUR ZUR ABSCHRECKUNG.

  • Seite 39: Automatische Kraftübertragung

    Automatische kraftübertragung Um die größte Leichtigkeit und Bequemlichkeit beim Fahren zu gewährleisten, ist das Fahrzeug mit einem Automatik-Getriebe mit Regler und Fliehkraftkupplung ausge- stattet. Dieses System wurde entwickelt, um auf ebener Straße wie bei Bergfahrten beste Beschleunigungsleistung bei geringstem Verbrauch zu erhalten. Bei Anhalten an Steigungen (Ampel, Stau, usw.) nur die Bremsen zum Halten des Fahrzeuges benutzen, den Motor dabei im Leerlauf lassen.
  • Seite 40 4. Auf nassen oder nicht asphaltierten Straßen und bei rutschigem Straßenbelag keine Vollbremsung durchführen. 5. Vermeiden Sie ein Anfahren mit aufgebocktem Fahrzeug. Um ein abruptes Anfah- ren zu vermeiden, darf sich das Hinterrad nicht drehen, wenn es mit dem Boden in Berührung kommt.
  • Seite 41 OHNE DIE O. G. ZUBEHÖRTEILE KANN DER SCOOTER SCHNELLER, ABER IMMER INNERHALB DER GESETZLICH VORGESEHENEN GRENZEN, GEFAH- REN WERDEN. SIND AM ROLLER NICHT ORIGINALE PIAGGIO-ZUBEHÖRTEILE ANGE- BRACHT WORDEN, IST DAS FAHRZEUG STARK BELADEN, IST DER ALLGE- MEINE FAHRZEUGZUSTAND NICHT BESONDERS GUT ODER WENN ES DIE WETTERBEDINGUNGEN ERFORDERN, MUSS DIE GESCHWINDIGKEIT NOCH WEITER VERRINGERT WERDEN.

  • Seite 43: Wartung

    XEVO 400ie Kap. 03 Wartung...

  • Seite 44: Motorölstand

    Motorölstand Bei 4-Taktmotoren wird das Motoröl zur Schmierung der Ventilsteuerung, der Kurbel- wellenlager und der thermische Einheit benutzt. Zu wenig Öl führt zu unzureichen- der Schmierung und kann schwere Motorschäden verursachen. Bei allen 4- Taktmotoren ist es normal, dass das Öl nach und nach seine Schmierleistung verliert und eine gewisse Menge Öl verbraucht wird.

  • Seite 45: Ölkontrollampe (Unzureichender Öldruck)

    Ölkontrollampe (unzureichender öldruck) Das Fahrzeug besitzt eine Öldruckkontrolle, die bei Drehen des Zündschlüssels auf «ON» aufleuchtet. Nach Anlassen des Motors muss die Öldruck-Kontrollleuchte er- löschen. Leuchtet die Öldruckkontrolle beim Bremsen, im Leerlauf oder bei Kurvenfahrten auf, muss der Ölstand geprüft und gegebenenfalls aufgefüllt werden.

  • Seite 46: Empfohlene Produkte

    WARNUNG WIRD ZUVIEL ÖL EINGEFÜLLT, KANN DIES ZU SCHLACKEBILDUNG UND EI- NEM STÖRUNGEN BEIM FAHRZEUGBETRIEB FÜHREN. ACHTUNG ALTÖL ENTHÄLT UMWELTSCHÄDLICHE STOFFE. WENDEN SIE SICH ZUM ÖL- WECHSEL AN EINE AUTORISIERTE VERTRAGSWERKSTATT, DIE WIE GE- SETZLICH VORGESEHEN MIT ANLAGEN ZUR UMWELTFREUNDLICHEN BE- SEITIGUNG VON ALTÖL AUSGERÜSTET IST.

  • Seite 47: Hinterradgetriebeölstand

    Hinterradgetriebeölstand (03_05, 03_06) Den Ölstand im Hinterradgetriebe prüfen. Zur Ölstandkontrolle im Hinterradgetriebe wie folgt vorgehen: 1. Das Fahrzeug muss auf ebenem Untergrund auf den Hauptständer gestellt werden. 2. Den Ölmessstab «A» abschrauben, mit einem sauberen Tuch reinigen, wieder ein- führen und wieder vollständig festschrauben. 3.
  • Seite 48 ACHTUNG BEI EINER ZU GROSSEN ÖLMENGE KANN ÖL AUSTRETEN UND DEN MOTOR UND DEN REIFEN VERSCHMUTZEN. ACHTUNG BEI EINEM ÖLWECHSEL AM HINTERRADGETRIEBE DARAUF ACHTEN, DASS KEIN ÖL AUF DIE HINTERRAD-BREMSSCHEIBE GELANGT. ACHTUNG WENDEN SIE SICH ZUM ÖLWECHSEL AN EINE AUTORISIERTE VERTRAGS- WERKSTATT, DIE WIE GESETZLICH VORGESEHEN MIT ANLAGEN ZUR UM- WELTFREUNDLICHEN BESEITIGUNG VON ALTÖL AUSGERÜSTET IST.

  • Seite 49: Reifen

    Reifen (03_07) Den Reifendruck regelmäßig prüfen. Die Reifen sind mit Abnutzungsanzeigern ver- sehen. Die Reifen müssen gewechselt werden sowie die Abnutzungsanzeiger auf der Lauffläche sichtbar werden. Ebenfalls prüfen, dass die Reifenseiten keine Schnitte aufweisen, und dass die Lauffläche nicht ungleichmäßig abgenutzt ist. Wenden Sie sich in diesem Fall an eine Fachwerkstatt oder eine Werkstatt, die über das nötige Werkzeug zum Reifenwechsel verfügt.

  • Seite 50: Ausbau Der Zündkerze

    Ausbau der zündkerze (03_08, 03_09) Die Befestigungsschraube «A» abschrauben und die Klappe auf der linken Fahr- zeugseite mit Hilfe eines kleinen, in die Aussparung eingesetzten, Schraubenziehers abmontieren. Anschließend wie folgt vorgehen: 1. Den Zündkerzenstecker «B» des Zündkabels von der Zündkerze abnehmen. 2.

  • Seite 51: Ausbau Luftfilter

    Alternative Zündkerze NGK CR7EKB Elektrische Angaben Elektrodenabstand 0,7 ÷ 0,8 mm Ausbau luftfilter (03_10, 03_11, 03_12, 03_13) Wie folgt vorgehen: 1. Von der Innenseite des hinteren Radgehäuses arbeiten und die drei Schrauben «A» abschrauben. 2. Die sechs Schrauben «B» abschrauben. 3.

  • Seite 52: Reinigung Des Luftfilters

    03_12 03_13 Reinigung des Luftfilters (03_14) 1. Das Filterelement mit Wasser und einem milden Reinigungsmittel waschen. 2. Mit einem sauberen, trockenen Tuch und kleinen Druckluftstößen trocknen. 3. Mit einem 50%-Benzin-Ölgemisch (mit spezifischem Öl) tränken. 4. Das Filterelement abtropfen lassen, anschließend von Hand ausdrücken ohne zu wringen und wieder einbauen.

  • Seite 53: Kühlflüssigkeitsstand

    ACHTUNG BEI HÄUFIGEN FAHRTEN AUF STAUBIGEN STRASSEN MÜSSEN DIE WAR- TUNGSINTERVALLE FÜR DEN LUFTFILTER IN KÜRZEREN ABSTÄNDEN ER- FOLGEN, UM SCHÄDEN AM MOTOR ZU VERMEIDEN. Empfohlene produkte AGIP FILTER OIL Öl für Luftfilterschwamm Mineralöl mit speziellen Zusatzstoffen zur Erhöhung der Haftfähigkeit Kühlflüssigkeitsstand (03_15, 03_16, 03_17, 03_18) Die Kühlung des Motors erfolgt durch einen Druckwasserkreislauf.
  • Seite 54 c) Das Innere des Ausdehnungsgefäßes kontrollieren: Der Kühlflüssigkeitsstand muss stets zwischen den Markierungen MIN und MAX liegen. d) Liegt der Kühlflüssigkeitsstand nahe der Markierung MIN, muss Kühlflüssigkeit bei kaltem Motor nachgefüllt werden. Muss häufig Kühlflüssigkeit nachgefüllt werden oder ist das Ausdehnungsgefäß voll- ständig trocken, muss der Fehler in der Kühlanlage gesucht werden.

  • Seite 55: Kontrolle Bremsflüssigkeitsstand

    WARNUNG UM EIN GEFÄHRLICHES AUSTRETEN DER FLÜSSIGKEIT WÄHREND DER FAHRT ZU VERMEIDEN, MUSS UNBEDINGT SICHERGESTELLT WERDEN, DASS DER MAXIMALSTAND NIE ÜBERSCHRITTEN WIRD. UM EINEN KORREKTEN MOTORBETRIEB ZU GEWÄHRLEISTEN, MUSS DER KÜHLERGRILL SAUBER GEHALTEN WERDEN. Empfohlene produkte AGIP PERMANENT SPEZIAL Kühlflüssigkeit Frostschutzmittel auf Basis von Monoäthylenglykol, CUNA NC 956-16 Kontrolle bremsflüssigkeitsstand (03_19) Die Bremsflüssigkeitsbehälter für die Vorder- und Hinterradbremse befinden sich am...
  • Seite 56 Nachfüllen der Bremsflüssigkeit ausschließlich die vorgeschriebene Bremsflüssigkeit benutzen. Niemals über den Maximalstand auffüllen. Das o. a. Verfahren zeigt das Auffüllen am Hauptbremszylinder der Hinterradbremse. Bei der Vorderradbremse ist der Vorgang der gleiche. Unter normalen klimatischen Bedingungen muss die Bremsflüssigkeit entsprechend der Angaben aus den Tabellen für das Wartungsprogramm gewechselt werden.

  • Seite 57: Batterie

    Synthetische Bremsflüssigkeit FMVSS DOT 4 Batterie (03_22) Um an die Batterie zu gelangen, wie folgt vorgehen: 1. Das Fahrzeug auf den Hauptständer stellen. 2. Die Sitzbank wie oben beschrieben öffnen. 3. Die beiden Befestigungsschrauben «A» und den Deckel «B» abschrauben. Die Batterie ist der Teil der elektrischen Anlage, der die aufmerksamste Überprüfung und die sorgfältigste Wartung erfordert.

  • Seite 58: Kontrolle Des Elektrolytstandes

    WARNUNG ALTBATTERIEN SIND UMWELTSCHÄDLICH. DIE SAMMLUNG UND ENTSOR- GUNG MUSS ENTSPRECHEND DER GELTENDEN GESETZLICHEN BESTIM- MUNGEN ERFOLGEN. Kontrolle des elektrolytstandes Der Elektrolytstand muss regelmäßig überprüft werden und muss sich stets auf dem oberen Stand befinden. Zum Auffüllen darf nur destilliertes Wasser verwendet wer- den.

  • Seite 59: Sicherungen

    - Mindestens einmal im Monat den Motor starten und den Motor für 10 - 15 Minuten mit Drehzahlen leicht oberhalb des Leerlaufes laufen lassen. Damit werden die Bat- terie aber auch die Motorbauteile funktionsfähig gehalten. - Beim Stilllegen des Fahrzeugs (siehe Anleitung im Abschnitt "Stilllegen des Fahr- zeugs") die Batterie ausbauen.
  • Seite 60 03_26 03_27 SICHERUNGEN Sicherung Nr.1 Leistung: 30A Geschützte Stromkreise:Batterieladung . Anbringung:Batteriefach auf der linken Fahrzeugseite . Sicherung Nr. 2 Leistung:15A Geschützte Stromkreise:...
  • Seite 61 Blinkgeber, Sicherungen 8-9-10-12 über Zündschloss, Fernrelais zum Abstellen des Motors über Zündschloss. Anbringung:Batteriefach auf der linken Fahrzeugseite. Sicherung Nr. 3 Leistung: 15A Geschützte Stromkreise: Niederspannungs-Stecker, Kühlgebläse (über Relais), Vorbereitung Diebstahlsicherung, Steuerelektronik Sitzbanköffnung. Stromversorgung über Zündschloss Taste Staufachöffnung. Anbringung:Batteriefach auf der linken Fahrzeugseite Sicherung Nr.
  • Seite 62 Sicherung Nr. 6 Leistung: 3 A Geschützte Stromkreise: Enspritz-Zündelektronik, Decoder. Anbringung:Batteriefach auf der linken Fahrzeugseite . Sicherung Nr. 7 Leistung: 7,5A Geschützte Stromkreise:Armaturenbrett. Anbringung:Batteriefach auf der rechten Fahrzeugseite. . Sicherung Nr. 8 Leistung: 7,5A Geschützte Stromkreise: Stromversorgung Steuerelektronik Sitzbanköffnung, Schalter Warnblinkanlage, Blinkerschalter, Blinkgeber.
  • Seite 63 Standlichter, Nummernschildbeleuchtung, Licht-Wechselschalter. Anbringung:Batteriefach auf der rechten Fahrzeugseite. . Sicherung Nr. 11 Leistung: 7,5A Geschützte Stromkreise: Fernrelais Einspritz-Ladung, Einspritz-Zündelektronik, Fernrelais Kühlgebläse, Decoder. Anbringung:Batteriefach auf der rechten Fahrzeugseite. . Sicherung Nr. 12 Leistung:7,5A Geschützte Stromkreise:Raddrehzahlsensor, Armaturenbrett, Vorbereitung Diebstahlsicherung. Anbringung:Batteriefach auf der rechten Fahrzeugseite.
  • Seite 64 Leistung: 12V - 55W Menge: 1 Lampe vorderes Standlicht Typ: VOLLGLAS Leistung: 12V - 5W Menge: 2 Lampe Instrumentenbeleuchtung Typ: VOLLGLAS Leistung: 12V - 2W Menge: 4 Vordere Blinkerlampe Typ: VOLLGLAS Leistung: 12V - 10W Menge: 1 rechts + 1 links Lampe Helmfachbeleuchtung Typ: ZYLINDRISCH Leistung: 12V - 5W...

  • Seite 65: Auswechseln Der Scheinwerferlampen

    Leistung: 12V - 10W Menge: 2 Lampe Typ: VOLLGLAS Nummernschildbeleuchtung Leistung: 12V - 5W Menge: 1 Auswechseln der scheinwerferlampen (03_28, 03_29, 03_30, 03_31, 03_32) Um an die Lampen gelangen zu können, wie folgt vorgehen: 1. Die Rückspiegel abbauen. 2. Die fünf Schrauben «A» lösen und die Verkleidung von der Scheinwerfereinheit abmontieren.

  • Seite 66: Einstellung Des Scheinwerfers

    Einstellung des scheinwerfers (03_33, 03_34) Wie folgt vorgehen: 1. Das fahrbereite Fahrzeug ohne Beladung und mit richtigem Reifendruck auf eine ebene Fläche in 10 m Entfernung vor einer weißen im Halbschatten befindlichen Wand stellen, die Fahrzeugachse muss dabei im rechten Winkel zur Wand stehen. 2.

  • Seite 67: Vordere Blinker

    03_33 03_34 Vordere Blinker (03_35, 03_36, 03_37) Um an die Lampe zu gelangen: 1. Die Schraube «A» abschrauben. 2. Das Blinkerglas «B» zum Ausbau in Pfeilrichtung «1» anheben und dann in Pfeil- richtung «2» drücken. 3. Die Schraube «C» abschrauben. 4.

  • Seite 68: Rücklichteinheit

    03_36 03_37 Rücklichteinheit (03_38, 03_39) Um an die Lampen gelangen zu können, die Klappe am hinteren Staufach öffnen, anschließend die beiden Befestigungsschrauben «A» abschrauben und die Rück- lichteinheit aus ihrem Sitz herausziehen. Zum Wechseln der Rücklichtlampen «B» die Lampenfassung aus Gummi aus ihrem Sitz nehmen, die Lampe greifen und herausziehen.

  • Seite 69: Hintere Blinker

    03_39 Hintere blinker (03_40) Um an die Lampen gelangen zu können, die Rücklichteinheit entfernen, die Schraube «A» abschrauben, das Plastikelement entfernen, dann die Gummi-Lampenfassung herausziehen, die Lampe greifen und herausziehen. 03_40 Nummernschildbeleuchtung (03_41) Um an die Lampe gelangen zu können, die beiden Schrauben «A» abschrauben, das Plastikelement entfernen, dann die Gummi-Lampenfassung herausziehen, die Lampe greifen und herausziehen.

  • Seite 70: Helmfachbeleuchtung

    Helmfachbeleuchtung (03_42) Zum Wechseln der Lampe das hintere Staufach öffnen und mit einem kleinen Schlitz- kopfschraubenzieher, der in die seitliche Aussparung eingesetzt werden muss, das unter Druck eingesetzte Lampenglas «A» herausziehen und die Lampe wechseln. 03_42 Rückspiegel (03_43, 03_44, 03_45) Zum Ausbau der Rückspiegel: •...

  • Seite 71: Hinterrad-Scheiben-Bremse

    03_45 Hinterrad-scheiben-bremse Der Verschleiß der Bremsscheiben und Bremsbeläge wird automatisch ausgeglichen und hat daher keinerlei Auswirkung auf die Bremsleistung. Aus diesem Grund brau- chen die Bremsen nie eingestellt zu werden. Gibt der Bremshebel bei Betätigung zu stark nach, befindet sich höchstwahrscheinlich Luft im Bremskreislauf oder die Brem- se arbeitet nicht richtig.

  • Seite 72: Loch Im Reifen

    SOLLTEN SIE SICH UMGEHEND AN EINE PIAGGIO-VERTRAGSWERKSTATT ODER EINEN PIAGGIO-VERTRAGSHÄNDLER WENDEN. BEVOR SIE DAS FAHRZEUG WIEDER BENUTZEN, MÜSSEN SIE BEI NEU MONTIERTEN BREMS- BELÄGEN ZUNÄCHST EINIGE MALE DEN BREMSHEBEL IM STILLSTAND ZIE- HEN, DAMIT SICH DIE BREMSKOLBEN SOWIE DER BREMSHEBELHUB IN DER RICHTIGEN POSITION SETZEN KÖNNEN.

  • Seite 73: Stilllegen Des Fahrzeugs

    WARNUNG DIE RÄDER, KOMPLETT MIT REIFEN, MÜSSEN IMMER AUSGEWUCHTET SEIN. DAS FAHREN DES FAHRZEUGS MIT ZU NIEDRIGEM REIFENDRUCK ODER MIT FALSCH AUSGEWUCHTETEM REIFEN KANN ZU GEFÄHRLICHEN VIBRATIO- NEN AM LENKER FÜHREN. Stilllegen des fahrzeugs (03_46) Wir empfehlen Ihnen folgende Arbeiten auszuführen: 1.
  • Seite 74 Wasser) entfernt werden. Anschließend mit viel klarem Wasser nachspülen und mit einem Wildledertuch trocknen. Den Motor außen mit Petroleum, Pinsel und reinen Lappen säubern. Petroleum ist für den Lack schädlich. Eine Glanzbehandlung mit Silikonwachs darf erst nach erfolgtem Waschen durchgeführt werden. ACHTUNG DIE REINIGUNGSMITTEL VERSCHMUTZEN DAS WASSER.
  • Seite 75 ACHTUNG DAS FAHRZEUG NIE IN PRALLER SONNE WASCHEN. DIES GILT BESONDERS IM SOMMER, WENN DIE KAROSSERIE NOCH WARM IST UND DAS SHAMPOO NOCH VOR DEM ABSPÜLEN ANTROCKNEN KANN. DIES KANN SCHÄDEN AM LACK VERURSACHEN. UM GLANZVERLUSTE UND EINE BEEINTRÄCHTIGUNG DER MECHANISCHEN MATERIALEIGENSCHAFTEN ZU VERMEIDEN, NIE IN ALKOHOL, BENZIN ODER ÖL GETRÄNKTE LAPPEN ZUR REINIGUNG LA- CKIERTER ODER PLASTIK-FAHRZEUGTEILE BENUTZEN.
  • Seite 76 Einspritz-/ Zündelektronik defekt. Wenden Sie sich an eine autorisierte Vertragswerkstatt. Zündspule defekt. Wegen Wenden Sie sich an eine Hochspannung muss die Kontrolle autorisierte Vertragswerkstatt. von Fachpersonal vorgenommen werden. GERINGE VERDICHTUNG Zündkerze locker Die Zündkerze festziehen Zylinderkopf locker, Kolbenringe Wenden Sie sich an eine verschlissen autorisierte Vertragswerkstatt.
  • Seite 77 UNZUREICHENDE RADAUFHÄNGUNGEN/ FEDERUNGEN Stoßdämpfer defekt, Ölleck, Wenden Sie sich an eine abgenutzte Anschlagpuffer. autorisierte Vertragswerkstatt. Federvorspannung an den Stoßdämpfern falsch eingestellt. UNREGELMÄSSIGKEIT IM AUTOMATIK-GETRIEBE Variatorrollen bzw. Antriebsriemen Wenden Sie sich an eine verschlissen. autorisierte Vertragswerkstatt. STÄNDER SCHNELLT NICHT ZURÜCK Verschmutzt Reinigen und fetten...

  • Seite 79: Technische Daten

    XEVO 400ie Kap. 04 Technische daten...
  • Seite 80 04_01...
  • Seite 81 MOTORDATEN Einzylinder 4-Taktmotor Hubraum 399 cm³ Bohrung X Hub 85,8 x 69 mm Verdichtungsverhältnis 10,6 ± 0,5: 1 Leerlaufdrehzahl 1.500 ± 100 U/Min Ventilsteuerung Vier Ventile, einzelne, kettengesteuerte obenliegende Nockenwelle. Ventilspiel Einlass: 0,15 mm Auslass: 0,15 mm Maximale Leistung 24 kW bei 7.250 U/Min Maximales Drehmoment 38 Nm bei 5.250 U/Min Antrieb...
  • Seite 82 Zündung Mit der Einspritzung integrierte induktive elektronische Hochleistungszündung, variable Vorverstellung des Zündzeitpunktes und getrennte Zündspule. Vorzündung Mit von der Zündelektronik gesteuerte dreidimensionale Mappe. Zündkerze CHAMPION RG 6 YC Alternative Zündkerze NGK CR7EKB Benzinversorgung Elektronische Einspritzung mit Drosselkörper Ø 38 mm und elektrischer Benzinpumpe.
  • Seite 83 Vorderradbremse Doppelte hydraulische Scheibenbremse Ø 240 mm mit Bremshebel rechts am Lenker. Hinterradbremse Scheibenbremse Ø 240 mit hydraulischer Betätigung (Bremshebel links am Lenker). Radfelgentyp Aus Leichtmetall. Vordere Radfelge 14'' x 3,50 Hintere Radfelge 12" x 3,00 Vorderreifen 120/70 - 14" 55P Tubeless Hinterer Reifen 140/70 - 14"...

  • Seite 84: Bordwerkzeug

    Bordwerkzeug (04_02) Das Bordwerkzeug befindet sich unter der Sitzbank in einem entsprechenden Fach. Zum Öffnen den in der Abbildung gezeigten Haken aushaken. Das Bordwerkzeug umfasst: • Ein Rohrschlüssel. • Ein doppelter Schraubenzieher. • Ein Spezialschlüssel zum Einstellen der hinteren Stoßdämpfer. •...

  • Seite 85: Ersatzteile Und Zubehör

    XEVO 400ie Kap. 05 Ersatzteile und zubehör...

  • Seite 86: Hinweise

    NICHT ORIGINALER ERSATZTEILE ALLE ANSPRÜCHE AUF GARANTIELEIS- TUNGEN VERFALLEN. WARNUNG DIE FA. PIAGGIO VERTREIBT EINE EIGENE ZUBEHÖRREIHE, NUR DIE TEILE AUS DIESER REIHE SIND DAHER DAS EINZIG ANERKANNTE UND GARAN- TIERTE ZUBEHÖR. FÜR DIE AUSWAHL DES ZUBEHÖRS UND DIE RICHTIGEN MONTAGE WENDEN SIE SICH DAHER UNBEDINGT AN EINEN VERTRAGS- HÄNDLER ODER EINE AUTORISIERTE VERTRAGSWERKSTATT.
  • Seite 87 OHNE DIE O. G. ZUBEHÖRTEILE KANN DER SCOOTER SCHNELLER, ABER IMMER INNERHALB DER GESETZLICH VORGESEHENEN GRENZEN, GEFAH- REN WERDEN. SIND AM ROLLER NICHT ORIGINALE PIAGGIO-ZUBEHÖRTEILE ANGE- BRACHT WORDEN, IST DAS FAHRZEUG STARK BELADEN, IST DER ALLGE- MEINE FAHRZEUGZUSTAND NICHT BESONDERS GUT ODER WENN ES DIE WETTERBEDINGUNGEN ERFORDERN, MUSS DIE GESCHWINDIGKEIT NOCH WEITER VERRINGERT WERDEN.

  • Seite 89: Das Wartungsprogramm

    XEVO 400ie Kap. 06 wartungsprogramm...

  • Seite 90: Tabelle Wartungsprogramm

    Tabelle wartungsprogramm Die richtige Wartung ist ein entscheidender Faktor für eine lange Lebensdauer des Fahrzeuges bei besten Funktions- und Leistungseigenschaften. Aus diesem Grund sind eine Reihe von Kontrollen und Wartungsarbeiten zu günstigen Preisen vorgesehen, die in der zusammenfassenden Übersicht auf der nächsten Seite wiedergegeben werden.
  • Seite 91 Bremsflüssigkeitsstand - Kontrolle Motoröl - Wechseln Bremsbeläge - Zustand und Abnutzung prüfen Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt Hinterradgetriebeöl - Wechseln Lenkung - Kontrolle NACH 5.000 KM 25.000 KM 35.000 KM 55.000 KM 65.000 Motoröl - Ölstandkontrolle/ Auffüllen Bremsbeläge - Zustand und Abnutzung prüfen Hauptständer - Schmieren NACH 10.000 KM 50.000 KM 70.000 KM...
  • Seite 92 Bremsflüssigkeitsstand - Kontrolle Motoröl - Wechseln Bremsbeläge - Zustand und Abnutzung prüfen Laufschuhe/ Variatorrollen - Wechseln Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt Hinterradgetriebeöl - Kontrolle Radaufhängung/ Federung - Kontrolle Lenkung - Kontrolle Hauptständer - Schmieren Zündkerze - Wechseln NACH 15.000 KM 45.000 KM 75.000 KM Motoröl - Ölstandkontrolle/ Auffüllen Bremsbeläge - Zustand und Abnutzung prüfen...
  • Seite 93 Luftfilter - Kontrolle Motorölfilter - Wechseln Ventilspiel - Kontrolle Elektrische Anlage und Batterie - Kontrolle Kühlflüssigkeitsstand - Kontrolle Motoröl - Wechseln Bremsbeläge - Zustand und Abnutzung prüfen Laufschuhe/ Variatorrollen - Wechseln Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt Hinterradgetriebeöl - Wechseln Radaufhängung/ Federung - Kontrolle Lenkung - Kontrolle...
  • Seite 94 Elektrische Anlage und Batterie - Kontrolle Kühlflüssigkeitsstand - Kontrolle Bremsflüssigkeitsstand - Kontrolle Motoröl - Wechseln Hinterradgetriebeöl - Kontrolle Bremsbeläge - Zustand und Abnutzung prüfen Laufschuhe/ Variatorrollen - Wechseln Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt Radaufhängung/ Federung - Kontrolle Lenkung - Kontrolle Hauptständer - Schmieren Zündkerze - Wechseln...
  • Seite 95 Produkt Beschreibung Angaben AGIP CITY HI TEC 4T Motoröl Synthetisches Öl SAE 5W-40, API SL, ACEA A3, JASO MA AGIP BRAKE 4 Bremsflüssigkeit Synthetische Bremsflüssigkeit FMVSS DOT 4 AGIP PERMANENT SPEZIAL Kühlflüssigkeit Frostschutzmittel auf Basis von Monoäthylenglykol, CUNA NC 956-16 AGIP FORK 7,5 W Gabelöl Gradation 7,5 W...
  • Seite 97 INHALTSVERZEICHNIS Batterie: 57 Motoröl: 44 Zündkerze: 50 Blinker: 67, 69 Zündschloss: 15 Bordwerkzeug: 84 Bremsflüssigkeit: 55 Reifen: 49, 72 Reifendruck: 31 Rückspiegel: 70 Cockpit: 9 Sicherungen: 59 Display: 13 Sitzbank: 25 Starten: 34 Ständer: 38 Fahrgestell- und Motornummer: 27 Uhr: 12 Luftfilter: 51 Wartung: 43...
