PIAGGIO MÖCHTE IHNEN DANKEN
dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll
genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die
Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs. Weiterhin erhalten Sie
technische Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller
Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist
grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden.

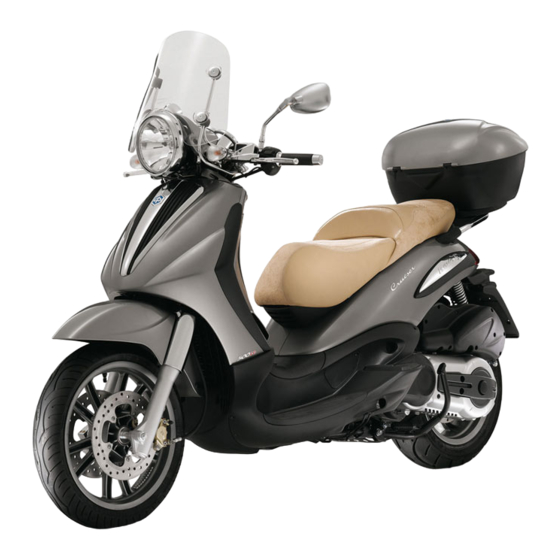

BEVERLY Cruiser 500ie
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PIAGGIO BEVERLY Cruiser 500ie
Inhaltszusammenfassung für PIAGGIO BEVERLY Cruiser 500ie
- Seite 1 PIAGGIO MÖCHTE IHNEN DANKEN dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs.
- Seite 2 Die Angaben in dieser Bedienungsanleitung sind derart zusammengestellt worden, dass sie in erster Linie eine klare und einfache Gebrauchsanleitung liefern. Außerdem werden kleine Wartungsarbeiten und die regelmäßigen Kontrollen beschrieben, die beim -Vertragshändlern oder autorisierten Vertragswerkstätten durchgeführt werden sollen. Dieses Heft enthält außerdem Anleitungen für einige einfache Reparaturarbeiten. Arbeiten, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben sind, erfordern besondere Werkzeuge bzw.
- Seite 3 Sicherheit der personen Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit der Personen verursachen. Umweltschutz Gibt die richtigen Verhaltensweisen an, so dass der Einsatz des Fahrzeuges keine Schäden an der Umwelt verursacht. Unversehrtheit des fahrzeugs Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit des Fahrzeuges verursachen, oder auch...
-
Seite 5: Inhaltsverzeichnis
Die schlüssel................. 14 Reinigung des Luftfilters............44 LED-Kontrollanzeige für eingeschaltete Wegfahrsperre..15 Kühlflüssigkeitsstand..............45 Arbeitsweise................15 Kontrolle bremsflüssigkeitsstand..........47 Die programmierung der Piaggio wegfahrsperre....16 Auffüllen von bremsflüssigkeit..........47 Zugang zum benzintank............17 Batterie..................49 Steckdose................. 18 Inbetriebnahme einer neuen Batterie........50 Het zadel................... - Seite 6 ERSATZTEILE UND ZUBEHÖR..........75 Hinweise................... 76 DAS WARTUNGSPROGRAMM..........79 Tabelle wartungsprogramm............80...
-
Seite 7: Fahrzeug
BEVERLY Cruiser 500ie Kap. 01 Fahrzeug... - Seite 8 01_01...
-
Seite 9: Das Cockpit
Das cockpit (01_01) A = Benzinstandanzeiger B = Hupenschalter C = Blinkerschalter D = Bremshebel Hinterradbremse E = Licht-Wechselschalter F = Lichthupenschalter G = Armaturenbrett H = Schalter zum Abstellen des Motors I = Schalter für elektrische Sitzbanköffnung L = Bremshebel Vorderradbremse M = Gasgriff N = Anlasserschalter O = Zündschloss... - Seite 10 01_02...
-
Seite 11: Analoge Instrumente
Analoge instrumente (01_02) A = Benzinreservekontrolle B = Benzinstandanzeiger C = Tageskilometerzähler D = Nullstellen Tageskilometerzähler E = Tachometer F = Gesamt-Kilometerzähler G = Wasser-Temperaturkontrolle H = Öldruckkontrolle I = Blinkerkontrolle L = Fernlichtkontrolle M = Drehzahlmesser N = Einspritzkontrolle O = Led Wegfahrsperre Zündschloss (01_03) Das Zündschloss «A»... -
Seite 12: Lenkerschloss Absperren
Die Wasertemperaturkontrolle "G" und die Einspritzkontrolle "N" schalten sich beim Umschalten von "OFF auf "ON" für 3-4 Sekunden ein und zeigen damit den richtigen Betrieb der Kontrolllampe für Störungsanzeige an. Lenkerschloss absperren Den Lenker nach links drehen (bis zum Anschlag), den Schlüssel auf Position «LOCK»... -
Seite 13: Umschalter Fernlicht/ Abblendlicht
Umschalter fernlicht/ abblendlicht (01_06) Steht der Licht-Wechselschalter «E» auf Position «1», ist das Abblendlicht einge- schaltet. Auf Position «2» wird das Fernlicht eingeschaltet. Zum Betätigen der Licht- hupe auf den Schalter «F» drücken. 01_06 Startschalter (01_07) Zuerst einen der beiden Bremshebel ziehen und dann zum Starten des Motors den Anlasserschalter «N»... -
Seite 14: Die Wegfahrsperre
Für einen besseren Schutz gegen Diebstahl ist das Fahrzeug mit einem elektron- ischen Motor-Blockierungssystem «PIAGGIO WEGFAHRSPERRE» ausgestattet, die sich beim Abziehen des Zündschlüssels automatisch einschaltet. Beim Starten wird von der «PIAGGIO WEGFAHRSPERRE» der Zündschlüssel abgefragt. Nur wenn er erkannt wird, wird das Starten des Fahrzeugs von der Wegfahrsperre frei- gegeben. -
Seite 15: Led-Kontrollanzeige Für Eingeschaltete Wegfahrsperre
SCHLÜSSEL AN EINEM SICHEREN ORT AUFZUBEWAHREN (NICHT IM FAHR- ZEUG). LED-Kontrollanzeige für eingeschaltete Wegfahrsperre (01_12) 01_12 Der Betrieb des Systems «PIAGGIO WEGFAHRSPERRE» wird durch das Blinken der entsprechenden Kontrolllampe «O» angezeigt. Um ein Entladen der Batterie zu vermeiden, schaltet sich die LED-Anzeige nach 48 Stunden Dauerbetrieb automatisch aus. -
Seite 16: Die Programmierung Der Piaggio Wegfahrsperre
TÜMER DER ROTE SCHLÜSSEL, ALLE ANDEREN SCHLÜSSEL UND DIE «CODE CARD» AUSGEHÄNDIGT WERDEN. Die programmierung der Piaggio wegfahrsperre Nachstehend finden Sie die Arbeitsschritte, die zur Programmierung der «PIAGGIO WEGFAHRSPERRE» bzw. zum Speichern weiterer Schlüssel benötigt werden. Bei der Programmierung muss der Seitenständer angehoben sein und der Not-Aus- Schalter auf «RUN»... -
Seite 17: End Der Programmierung - Roter Schlüssel
den. Den Schlüssel für 1 bis 3 Sek. in dieser Stellung lassen, anschließend wieder auf «OFF» drehen und abziehen. Unter Befolgung der o.a. Angaben und Zeiten kön- nen bis zu 7 schwarze Schlüssel programmiert werden. End der programmierung - roter schlüssel Nachdem der letzte schwarze Schlüssel abgezogen wurde, erneut den roten Schlüs- sel in das Zündschloss stecken und auf «ON»... -
Seite 18: Steckdose
01_14 Steckdose (01_15) Im Helmfach befindet sich eine Steckdose «D». Über die Steckdose können Verbraucher (Handy, Inspektionslampe usw.) mit Strom versorgt werden. ACHTUNG 01_15 WIRD DIE STECKDOSE LÄNGERE ZEIT BENUTZT, KANN SICH DIE BATTERIE TEILWEISE ENTLADEN. Elektrische Angaben Steckdose 12 V - 180W MAX... -
Seite 19: Het Zadel
Het zadel (01_16, 01_17) Die Sitzbank ist mit einem Schutzbezug ausgestattet, der z. B. bei Regen benutzt werden kann. Um den Schutzbezug benutzen zu können, die Sitzbank anheben und den Schutzbezug herausziehen. Den Schutzbezug über die Sitzbank ziehen. Um Schäden zu vermeiden nicht zu stark ziehen und dann die Sitzbank wieder runter- klappen. -
Seite 20: Fahrgestell- Und Motornummer
01_19 Fahrgestell- und motornummer (01_20, 01_21) Die Rahmen- und Motornummer bestehen aus einer Präfix und einer Ziffer, die jeweils auf dem Rahmen bzw. dem Motor eingeprägt sind. Diese Nummern müssen bei Er- satzteilbestellungen immer angegeben werden. Überprüfen Sie, ob die Fahrgestell- nummer und Präfix am Fahrzeug mit der Nummer in den Fahrzeugdokumenten übereinstimmt. -
Seite 21: Öffnen Des Vorderen Handschuhfachs
Öffnen des vorderen Handschuhfachs (01_22) Den Zündschlüssel in das Zündschloss stecken und solange drücken, bis sich das Handschuhfach öffnet. Steht der Zündschlüssel auf «LOCK», muss der Zündschlüs- sel vorm Drücken auf «OFF» oder «ON» gestellt werden. 01_22 Taschenhaken (01_23) Der Taschenhaken «B» ist versenkt an der Schild-Rückseite angebracht. Damit Sie den Taschenhaken benutzen können, muss dieser leicht nach hinten vorgezogen werden. -
Seite 23: Benutzungshinweise
BEVERLY Cruiser 500ie Kap. 02 Benutzungshinweise... -
Seite 24: Kontrollen
Kontrollen Vor Inbetriebnahme des Fahrzeugs folgendes überprüfen: 1. Den Benzinstand prüfen. 2. Den Bremsflüssigkeitsstand der Vorder- und Hinterradbremse prüfen. 3. Den Reifendruck prüfen. 4. Die Funktion des Standlichts, des Scheinwerfers und der Blinker prüfen. 5. Den Betrieb der Vorder- und Hinterradbremsen prüfen. 6. -
Seite 25: Technische Angaben
ACHTUNG BENZIN BESCHÄDIGT DIE KUNSTSTOFFTEILE DER KAROSSERIE. ACHTUNG DAS FAHRZEUG NIE SOLANGE FAHREN, BIS DER TANK LEER IST. IN DIESEM FALL KEINE WIEDERHOLTEN STARTVERSUCHE UNTERNEHMEN. DEN ZÜND- SCHLÜSSEL AUF «OFF» STELLEN UND SO BALD WIE MÖGLICH TANKEN. BEI NICHTBEACHTUNG DIESER VORSCHRIFT KANN DIE BENZINPUMPE BZW. DER KATALYSATOR BESCHÄDIGT WERDEN. -
Seite 26: Einstellen Der Stoßdämpfer
ACHTUNG DER REIFENLUFTDRUCK MUSS BEI KALTEN REIFEN KONTROLLIERT WER- DEN. EIN FALSCHER REIFENDRUCK VERURSACHT EINEN VORZEITIGEN VER- SCHLEIß DER REIFEN UND MACHT DAS FAHREN GEFÄHRLICH. DER REIFEN MUSS GEWECHSELT WERDEN, WENN DIE PROFILSTÄRKE DIE GESETZLICH VORGESEHENE MINDEST-PROFILTIEFE ERREICHT HAT. Technische angaben Reifendruck vorderer Reifen (mit Beifahrer) 2,2 bar (-) Reifendruck hinterer Reifen (mit Beifahrer) -
Seite 27: Einfahren
ACHTUNG DAS FAHREN MIT NICHT RICHTIG AUF DAS FAHRER- UND EVENTUELLE BEI- FAHRERGEWICHT EINGESTELLTER FEDERVORSPANNUNG KANN DEN FAHRKOMFORT UND DIE FAHRPRÄZISION BEEINTRÄCHTIGEN. WARNUNG UM VERLETZUNGSGEFAHR ZU VERMEIDEN, SOLLTEN BEIM EINSTELLEN DES STOSSDÄMPFERS SCHUTZHANDSCHUHE BENUTZT WERDEN. WARNUNG ES WIRD ABSOLUT DAVON ABGERATEN DIE VORSPANNUNG AN DEN BEI- DEN STOSSDÄMPFERN UNTERSCHIEDLICH EINZUSTELLEN. -
Seite 28: Starten Van De Motor
Starten van de motor (02_04, 02_05, 02_06) Das Fahrzeug ist mit einem Starfreigabesystem (Zündunterbrechung) ausgestattet, das über den Seitenständer gesteuert wird. Der Motor kann nicht gestartet werden, solange der Seitenständer runtergeklappt ist. Der laufende Motor wird ausgeschaltet, sobald der Seitenständer runtergeklappt wird. Beim Starten muss vor Betätigung des Anlasserschalters der Bremshebel der Vor- derradbremse oder der Hinterradbremse gezogen werden. -
Seite 29: Bei Startschwierigkeiten
ACHTUNG NIE IN GESCHLOSSENEN RÄUMEN STARTEN, WEIL DIE ABGASE SEHR GIF- TIG SIND. Bei startschwierigkeiten Sollte der seltene Fall auftreten, dass der Motor abgesoffen ist, kann zur Starterleich- terung versucht werden das Fahrzeug mit teilweise oder vollständig geöffnetem Gasgriff zu starten. Nach dem Starten sollte jedoch eine autorisierte Vertragswerk- statt aufgesucht werden, um die Störung zu suchen und den richtigen Betrieb wieder herzustellen. -
Seite 30: Ständer
Ständer (02_08) Hauptständer Mit dem Fuß auf den Überstand am Hauptständer «F» treten und gleichzeitig das Fahrzeug am seitlichen Handgriff nach hinten anheben. Seitenständer Mit dem Fuß auf den Überstand am Ständer «L» drücken, biss er in geöffneter Position einrastet, dann gleichzeitig das Fahrzeug auf den Ständer auflehnen. WARNUNG 02_08 JEDES MAL WENN DER SEITENSTÄNDER RUNTERGEKLAPPT WIRD, WIRD... -
Seite 31: Automatische Kraftübertragung
ACHTUNG DEN MOTOR NIE WÄHREND DER FAHRT ABSTELLEN. ANDERNFALLS KANN BENZIN IN DEN KATALYSATOR GELANGEN, DORT VERBRENNEN UND DURCH ÜBERHITZUNG DEN KATALYSATOR BESCHÄDIGEN.. Automatische kraftübertragung Um die größte Leichtigkeit und Bequemlichkeit beim Fahren zu gewährleisten, ist das Fahrzeug mit einem Automatik-Getriebe mit Regler und Fliehkraftkupplung ausge- stattet. - Seite 32 sicheres Fahren. Wir empfehlen solange Probefahrten mit dem Fahrzeug auf Neben- straßen mit wenig Verkehr zu machen, bis Sie Ihr Fahrzeug gut kennen. 1. Vor Fahrtantritt den Helm aufsetzen und richtig festschnallen. 2. Auf schlechten Straßen langsam und vorsichtig fahren. 3.
- Seite 33 REN. OHNE DIE O. G. ZUBEHÖRTEILE KANN DAS FAHRZEUG SCHNELLER, ABER IMMER INNERHALB DER GESETZLICH VORGESCHRIEBENEN GREN- ZEN, GEFAHREN WERDEN. SIND AM ROLLER NICHT ORIGINALE PIAGGIO- ZUBEHÖRTEILE ANGEBRACHT WORDEN, IST DAS FAHRZEUG STARK BELA- DEN, IST DER ALLGEMEINE FAHRZEUGZUSTAND NICHT BESONDERS GUT ODER WENN ES DIE WETTERBEDINGUNGEN ERFORDERN, MUSS DIE GE- SCHWINDIGKEIT NOCH WEITER VERRINGERT WERDEN.
-
Seite 35: Wartung
BEVERLY Cruiser 500ie Kap. 03 Wartung... -
Seite 36: Motorölstand
Motorölstand Bei 4-Taktmotoren wird das Motoröl zur Schmierung der Ventilsteuerung, der Kurbel- wellenlager und der Zylinder- Kolbeneinheit benutzt. Zu wenig Öl führt zu unzu- reichender Schmierung und kann schwere Motorschäden verursachen.Bei allen 4-Taktmotoren ist es normal, dass das Öl nach und nach seine Schmierleistung ver- liert und eine gewisse Menge Öl verbraucht wird. -
Seite 37: Ölkontrollampe (Unzureichender Öldruck) (03_02
Ölkontrollampe (unzureichender öldruck) (03_02) Das Fahrzeug ist mit einer Öldruckkontrolle «H» ausgestattet. Die Öldruckkontrolle leuchtet auf, sobald der Zündschlüssel auf «ON» gedreht wird. Nach Anlassen des Motors muss die Öldruck-Kontrollleuchte erlöschen. Leuchtet die Öldruckkontrolle beim Bremsen, im Leerlauf oder bei Kurvenfahr- ten auf, muss der Ölstand geprüft und gegebenenfalls aufgefüllt werden. -
Seite 38: Empfohlene Produkte
WARNUNG WIRD ZUVIEL ÖL EINGEFÜLLT, KANN DIES ZU SCHLACKEBILDUNG UND EI- NEM STÖRUNGEN BEIM FAHRZEUGBETRIEB FÜHREN. ACHTUNG ALTÖL ENTHÄLT UMWELTSCHÄDLICHE STOFFE. WENDEN SIE SICH ZUM ÖL- WECHSEL AN EINE AUTORISIERTE VERTRAGSWERKSTATT, DIE WIE GE- SETZLICH VORGESEHEN MIT ANLAGEN ZUR UMWELTFREUNDLICHEN BE- SEITIGUNG VON ALTÖL AUSGERÜSTET IST. -
Seite 39: Hinterradgetriebeölstand
Hinterradgetriebeölstand (03_05, 03_06) Den Ölstand im Hinterradgetriebe prüfen. Zur Ölstandkontrolle im Hinterradgetriebe wie folgt vorgehen: 1. Das Fahrzeug muss auf ebenem Untergrund auf den Hauptständer gestellt werden. 2. Den Ölmessstab «A» abschrauben, mit einem sauberen Tuch reinigen, wieder ein- führen und wieder vollständig festschrauben. 3. - Seite 40 ACHTUNG BEI EINER ZU GROSSEN ÖLMENGE KANN ÖL AUSTRETEN UND DEN MOTOR UND DEN REIFEN VERSCHMUTZEN. ACHTUNG BEI EINEM ÖLWECHSEL AM HINTERRADGETRIEBE DARAUF ACHTEN, DASS KEIN ÖL AUF DIE HINTERRAD-BREMSSCHEIBE GELANGT. ACHTUNG WENDEN SIE SICH ZUM ÖLWECHSEL AN EINE AUTORISIERTE VERTRAGS- WERKSTATT, DIE WIE GESETZLICH VORGESEHEN MIT ANLAGEN ZUR UM- WELTFREUNDLICHEN BESEITIGUNG VON ALTÖL AUSGERÜSTET IST.
-
Seite 41: Reifen
KLASSE, DIE FÜR DIE ERREICHBARE FAHRZEUGGESCHWINDIGKEIT VOR- GESEHEN IST. EIN EINBAU VON ANDEREN ALS DEN VORGESCHRIEBENEN REIFEN KANN ZUM VERLUST DER FAHRZEUGSTABILITÄT FÜHREN. WIR RA- TEN IHNEN UNBEDINGT DIE VON PIAGGIO VORGESCHRIEBENEN REIFEN ZU VERWENDEN. Technische angaben Reifendruck vorderer Reifen (mit Beifahrer) -
Seite 42: Ausbau Der Zündkerze
2,2 Bar (2,3 Bar) REIFEN Vorderreifen PIRELLI 110/70 16" GTS 23 M/C - 52S TUBELESS Hinterer Reifen PIRELLI 150/70 14" GTS 24 M/C - 66S TUBELESS Ausbau der zündkerze (03_08) Der am Fahrzeug eingebaute Motor hat zwei Zündkerzen. Zum Ausbau wie folgt vor- gehen: 1. -
Seite 43: Ausbau Luftfilter
ZÜNDELEKTRONIK BZW. ANDERER ALS DER VORGESCHRIEBENEN ZÜND- KERZEN KANN ZU SCHWEREN SCHÄDEN AM MOTOR FÜHREN. ANMERKUNG DER EINSATZ VON ANDEREN ALS DEN VORGESCHRIEBENEN ZÜNDKERZEN ODER VON NICHT FUNKENENTSTÖRTEN KERZENSTECKERN KANN STÖRUN- GEN AN DER ELEKTRISCHEN ANLAGE DES FAHRZEUG VERURSACHEN. Technische angaben Zündkerze NGK CR7EKB Elektrodenabstand... -
Seite 44: Reinigung Des Luftfilters
ACHTUNG UM DIE PLASTIKVERKLEIDUNGEN AM FAHRZEUG NICHT ZU BESCHÄDIGEN, SOLLTE DER LUFTFILTER IN EINER AUTORISIERTEN VERTRAGSWERK- STATT GEREINIGT WERDEN. Empfohlene produkte AGIP FILTER OIL Öl für Luftfilterschwamm Mineralöl mit speziellen Zusatzstoffen zur Erhöhung der Haftfähigkeit Reinigung des Luftfilters (03_10, 03_11) Regelmäßig das Auspuffrohr Blow-by und Kondenswasser im Bereich «E»... -
Seite 45: Kühlflüssigkeitsstand
Kühlflüssigkeitsstand (03_12, 03_13, 03_14) Die Kühlung des Motors erfolgt durch einen Druckwasserkreislauf. Der Kühlkreislauf hat ein Fassungsvermögen von ca. 1,7 Liter Kühlflüssigkeit. Die Kühlflüssigkeit be- steht aus einem Gemisch von 50% entkalktem Wasser und Frostschutzmittel auf Äthylenglykolbasis und Rostschutzmitteln. Die Kühlflüssigkeit wird in Behältern als gebrauchsfertiges Flüssigkeitsgemisch ge- liefert. - Seite 46 Die Kühlflüssigkeit muss entsprechend der Angaben aus der Tabelle für das War- tungsprogramm gewechselt werden. Wenden Sie sich für diese Arbeit an eine autorisierte Vertragswerkstatt. ACHTUNG UM MÖGLICHE SCHÄDEN AM MOTOR ZU VERMEIDEN, DARF ZUM NACHFÜL- LEN NUR DIE EMPFOHLENE FLÜSSIGKEIT VERWENDET WERDEN. ANMERKUNG Leuchtet die Kühlflüssigkeitskontrolle während der Fahrt ohne besondere Be- lastung auf, sofort den Motor abstellen und abkühlen lassen.
-
Seite 47: Kontrolle Bremsflüssigkeitsstand
Empfohlene produkte AGIP PERMANENT SPEZIAL Kühlflüssigkeit Frostschutzmittel auf Basis von Monoäthylenglykol, CUNA NC 956-16 Kontrolle bremsflüssigkeitsstand (03_15) Die Bremsflüssigkeitsbehälter für die Vorder- und Hinterradbremse befinden sich am Lenker. Wie folgt vorgehen: 1. Das Fahrzeug mit in Fahrtrichtung ausgerichtetem Lenker auf den Hauptständer stellen. - Seite 48 WARNUNG AUSSCHLIESSLICH BREMSFLÜSSIGKEIT DER KLASSE DOT 4 VERWENDEN. DIE BREMSFLÜSSIGKEIT IST STARK ÄTZEND: KONTAKT MIT LACKIERTEN FAHRZEUGTEILEN VERMEIDEN ACHTUNG 03_17 VERMEIDEN, DASS BREMSFLÜSSIGKEIT MIT AUGEN, HAUT ODER KLEIDUNG IN KONTAKT KOMMT. BEI UNGEWOLLTEM KONTAKT SOFORT MIT REICHLICH FLIESSENDEM WASSER ABSPÜLEN. DIE BREMSFLÜSSIGKEIT IST HYGRO- SKOPISCH, D.H.
-
Seite 49: Batterie
Batterie (03_18) Um an die Batterie zu gelangen, wie folgt vorgehen: 1. Das Fahrzeug auf den Hauptständer stellen. 2. Die Sitzbank öffnen. 3. Die Befestigungsschrauben «A» und den Deckel «B» entfernen. 4. Den Befestigungs-Gummiriemen der Batterie aushaken. Die Batterie ist der Teil der elektrischen Anlage, der die aufmerksamste Überprüfung 03_18 und die sorgfältigste Wartung erfordert. -
Seite 50: Inbetriebnahme Einer Neuen Batterie
Technische angaben Batterie 12V / 12Ah WARTUNGSFREI Inbetriebnahme einer neuen Batterie Die Batterie an ihrem Sitz anbringen und zuerst den Pluspol «+» und dann den Mi- nuspol «-» anschließen. Die Spannung prüfen. ACHTUNG DIE BATTERIEPOLE NICHT VERTAUSCHEN: ES BESTEHT DIE GEFAHR VON KURZSCHLUSS UND STÖRUNGEN AN DEN ELEKTRISCHEN VORRICHTUN- GEN. -
Seite 51: Sicherungen
ACHTUNG DAS AUFLADEN DER BATTERIE MUSS MIT EINEM LADESTROM VON 1/10 DER BATTERIE-NOMINALLEISTUNG ERFOLGEN UND DARF NICHT LÄNGER ALS 10 STUNDEN DAUERN. FÜR DAS AUFLADEN DER BATTERIE SOLLTEN SIE SICH AN EINE AUTORISIERTE VERTRAGSWERKSTATT WENDEN. NACH EINEM AUSBAU DER BATTERIE BEIM WIEDEREINBAU AUF DIE RICHTIGEN KABEL- ANSCHLÜSSE AN DEN BATTERIEPOLEN ACHTEN. - Seite 52 03_22 SICHERUNGEN Sicherung Nr. 1 Leistung:7,5A Geschützte Stromkreise:Einspritz- Zündelektronik. Sicherung Nr. 2 Leistung:7,5 A Geschützte Stromkreise:Blinkgeber, Wegfahrsperre. Sicherung Nr. 3 Leistung:10A Geschützte Stromkreise:Einspritz-Ladung . Sicherung Nr. 4 Leistung:15 A Geschützte Stromkreise:Sitzbanköffnung, Steckdose 12V-180W,...
- Seite 53 Helmfachbeleuchtung, Kühlgebläse, Diebstahlsicherung. Sicherung Nr. 5 Leistung:15 A Geschützte Stromkreise:Fernlicht, Abblendlicht. Sicherung Nr. 6 Leistung:30 A Geschützte Stromkreise:Batterie-Ladekreis, Stromkreis geschützt durch die Sicherungen 7, 8, 9 und 10. Sicherung Nr. 7 Leistung:7,5A Geschützte Stromkreise:Blinker, Vorbereitung für Diebstahlsicherung, Armaturenbrett, Benzinstandanzeiger. Sicherung Nr. 8 Leistung:7,5A Geschützte Stromkreise:Fernrelais Einspritz-...
- Seite 54 Hupe, Standlichter, Nummernschildbeleuchtung. Sicherung Nr. 10 Leistung:7,5A Geschützte Stromkreise:Fernrelais Fernlicht, Fernrelais Abblendlicht, Anlasserkreis, Bremslicht. LAMPENLISTE Lampe Abblendlicht / Fernlicht Typ: Halogen (H4) Menge: 1 Leistung: 12V - 55/60 W Lampe vorderes Standlicht Typ: Vollglas Menge: 1 Leistung: 12V - 5W Blinkerlampen Typ: Kugel Menge: 4...
-
Seite 55: Auswechseln Der Scheinwerferlampen
Bremslichtlampen Typ: Kugel Menge: 1 Leistung: 12V - 10W Lampe Instrumentenbeleuchtung Typ: Vollglas Menge: 4 für Armaturenbrett 1 am Benzinstandanzeiger Leistung: 12V - 1,2W Lampe Helmfachbeleuchtung Typ: Zylindrisch Menge: 1 Leistung: 12V - 5W Lampe Typ: Vollglas Nummernschildbeleuchtung Menge: 1 Leistung: 12V - 5W Auswechseln der scheinwerferlampen (03_23, 03_24) Um an die Lampen gelangen zu können, die Schraube «A»... -
Seite 56: Einstellung Des Scheinwerfers
Einstellung des scheinwerfers (03_25, 03_26) Für die vertikale Einstellung des Scheinwerferstrahls (Höheneinstellung): 1. Das fahrbereite Fahrzeug mit richtigem Reifendruck auf eine ebene Fläche in 10 m Entfernung vor einer weißen, im Halbschatten befindlichen Wand stellen, die Fahr- zeugachse muss dabei im rechten Winkel zur Wand stehen. 2. -
Seite 57: Vordere Blinker
Vordere Blinker (03_27) Zum Wechseln der Lampe wie folgt vorgehen: 1. Die Schraube «A» abschrauben und entfernen. 2. Das Blinkerglas «B» entfernen. Dabei darauf achten, dass die Sperrzunge nicht abbricht. 3. Leicht auf die Lampe «C» drücken und gegen den Uhrzeigersinn drehen. 4. - Seite 58 03_29 03_30 03_31...
-
Seite 59: Nummernschildbeleuchtung
03_32 Nummernschildbeleuchtung (03_33) Die Schraube «C» entfernen und dann die Lampenfassung herausziehen. 03_33 Helmfachbeleuchtung (03_34) Das Helmfach öffnen, das durch Druck befestigte Glas herausziehen und die Lampe wechseln. 03_34... -
Seite 60: Rückspiegel
Rückspiegel (03_35) Die Einstellung der Rückspiegel erfolgt durch leichten Druck auf den Spiegelrand in die gewünschte Richtung. 03_35 Hinterrad-scheiben-bremse (03_36) Der Verschleiß der Bremsscheiben und Bremsbeläge wird automatisch ausgeglichen und hat daher keinerlei Auswirkung auf die Bremsleistung. Aus diesem Grund brau- chen die Bremsen nie eingestellt zu werden. -
Seite 61: Loch Im Reifen
SOLLTEN SIE SICH UMGEHEND AN EINE PIAGGIO-VERTRAGSWERKSTATT ODER EINEN PIAGGIO-VERTRAGSHÄNDLER WENDEN. BEVOR SIE DAS FAHRZEUG WIEDER BENUTZEN, MÜSSEN SIE BEI NEU MONTIERTEN BREMS- BELÄGEN ZUNÄCHST EINIGE MALE DEN BREMSHEBEL IM STILLSTAND ZIE- HEN, DAMIT SICH DIE BREMSKOLBEN SOWIE DER BREMSHEBELHUB IN DER RICHTIGEN POSITION SETZEN KÖNNEN. -
Seite 62: Stilllegen Des Fahrzeugs
WARNUNG DIE RÄDER, KOMPLETT MIT REIFEN, MÜSSEN IMMER AUSGEWUCHTET SEIN. DAS FAHREN DES FAHRZEUGS MIT ZU NIEDRIGEM REIFENDRUCK ODER MIT FALSCH AUSGEWUCHTETEM REIFEN KANN ZU GEFÄHRLICHEN VIBRATIO- NEN AM LENKER FÜHREN. Stilllegen des fahrzeugs (03_37) Wir empfehlen Ihnen folgende Arbeiten auszuführen: 1. - Seite 63 einem Wildledertuch trocknen. Eine Glanzbehandlung mit Silikonwachs darf erst nach erfolgtem Waschen durchgeführt werden. ACHTUNG DIE REINIGUNGSMITTEL VERSCHMUTZEN DAS WASSER. DAHER MUSS DIE FAHRZEUGREINIGUNG AN ORTEN STATTFINDEN, DIE MIT EINER ANLAGE ZUR WASCHWASSERRÜCKFÜHRUNG UND AUFBEREITUNG AUSGESTATTET SIND. WARNUNG BEI DER REINIGUNG VON MOTOR UND FAHRZEUG WIRD VON EINEM EINSATZ EINES HOCHDRUCK-WASSERREINIGUNGSGERÄTES ABGERATEN.
- Seite 64 NOCH VOR DEM ABSPÜLEN ANTROCKNEN KANN. DIES KANN SCHÄDEN AM LACK VERURSACHEN. UM GLANZVERLUSTE UND EINE BEEINTRÄCHTIGUNG DER MECHANISCHEN MATERIALEIGENSCHAFTEN ZU VERMEIDEN, NIE IN ALKOHOL, BENZIN ODER ÖL GETRÄNKTE LAPPEN ZUR REINIGUNG LA- CKIERTER ODER PLASTIK-FAHRZEUGTEILE BENUTZEN. DIE VERWENDUNG VON SILIKON-WACHS KANN, JE NACH FAHRZEUGFARBE (SATINIERTE FAR- BEN), DIE LACKIERTEN OBERFLÄCHEN BESCHÄDIGEN.
- Seite 65 STARTSCHWIERGKEITEN (SIEHE ABSCHNITT «STARTSCHWIERIGKEITEN») Kein Benzin im Tank * Tanken Einspritzsystem beschädigt Wenden Sie sich an eine autorisierte Vertragswerkstatt. Ausfall Kraftstoffpumpe Wenden Sie sich an eine autorisierte Vertragswerkstatt. Entladene Batterie Die Batterie laden * WICHTIG: DAS FAHRZEUG NIE SOLANGE FAHREN, BIS DER TANK LEER IST.
- Seite 66 Zylinderkopf locker, Kolbenringe Wenden Sie sich an eine verschlissen autorisierte Vertragswerkstatt. Ventile verklemmt Wenden Sie sich an eine autorisierte Vertragswerkstatt. HOHER VERBRAUCH UND GERINGE LEISTUNG Luftfilter verstopft oder Versuchen mit Pressluft verschmutzt durchzublasen, andernfalls auswechseln UNZUREICHENDE BREMSLEISTUNG Bremsscheibe mit Öl bzw. Fett Wenden Sie sich an eine verschmutzt.
- Seite 67 UNREGELMÄSSIGKEIT IM AUTOMATIK-GETRIEBE Variatorrollen bzw. Antriebsriemen Wenden Sie sich an eine verschlissen. autorisierte Vertragswerkstatt.
-
Seite 69: Technische Daten
BEVERLY Cruiser 500ie Kap. 04 Technische daten... - Seite 70 04_01...
-
Seite 71: Motordaten
MOTORDATEN Einzylinder 4-Taktmotor mit doppelter Zündkerze Hubraum 493 cm³ Bohrung x Hub 94 x 71 mm Verdichtungsverhältnis 10,5 ± 0,5 : 1 Leerlaufdrehzahl 1.500 ± 100 U/Min Ventilsteuerung Vier Ventile, einzelne, kettengesteuerte obenliegende Nockenwelle. Ventilspiel Einlass: 0,15 mm Auslass: 0,15 mm Maximale Leistung 29 kW bei 7.500 U/Min Maximales Drehmoment... - Seite 72 Zündung Mit der Einspritzung integrierte induktive elektronische Hochleistungszündung, variable Vorverstellung des Zündzeitpunktes und getrennte Zündspule. Vorzündung Mit von der Zündelektronik gesteuerte dreidimensionale Mappe. Zündkerze NGK CR7EKB Alternative Zündkerze Benzinversorgung Mit elektronischer Einspritzung mit elektrischer Benzinpumpe Kraftstoff Bleifreies Benzin (95 R.O.N.) Auspuff Absorptionsauspuff mit Katalysator und Lambdasonde.
- Seite 73 Vorderradbremse Doppelte hydraulische Scheibenbremse Ø 260 mm mit Bremshebel rechts am Lenker. Hinterradbremse Hydraulische Scheibenbremse Ø 240 mit Bremshebel links am Lenker. Die Bremsanlage ist mit einem Druckausgleichventil ausgestattet. Radfelgentyp Aus Leichtmetall. Vordere Radfelge 16'' x 3,00 Hintere Radfelge 14'' x 4,50 Vorderreifen PIRELLI 110/70 16"...
-
Seite 74: Bordwerkzeug
Kühlflüssigkeit ~ 1,8 Liter Benzintank (Reserve) ~ 13,2 l (~3 l) Bordwerkzeug (04_02) Ein Rohrschlüssel; ein Hebel für Rohrschlüssel; ein doppelter Schraubenzieher; ein Spezialschlüssel zum Einstellen der hinteren Stoßdämpfer. Das Bordwerkzeug be- findet sich im Helmfach. 04_02... -
Seite 75: Ersatzteile Und Zubehör
BEVERLY Cruiser 500ie Kap. 05 Ersatzteile und zubehör... -
Seite 76: Hinweise
NICHT ORIGINALER ERSATZTEILE ALLE ANSPRÜCHE AUF GARANTIELEIS- TUNGEN VERFALLEN. WARNUNG DIE FA. PIAGGIO VERTREIBT EINE EIGENE ZUBEHÖRREIHE, NUR DIE TEILE AUS DIESER REIHE SIND DAHER DAS EINZIG ANERKANNTE UND GARAN- TIERTE ZUBEHÖR. FÜR DIE AUSWAHL DES ZUBEHÖRS UND DIE RICHTIGEN MONTAGE WENDEN SIE SICH DAHER UNBEDINGT AN EINEN VERTRAGS- HÄNDLER ODER EINE AUTORISIERTE VERTRAGSWERKSTATT. - Seite 77 AUSGERÜSTETEN SCOOTER NIE SCHNELLER ALS MIT 130 Km/Std FAH- REN. DIESE HÖCHSTGESCHWINDIGKEIT MUSS NOCH WEITER VERRINGERT WERDEN, WENN KEINE ORIGINAL PIAGGIO ERSATZTEILE ANGEBAUT WER- DEN, WENN EINE SEHR STARKE ZULADUNG VORLIEGT, DIE REIFEN ABGE- NUTZT SIND, ODER ES DER ALLGEMEINE FAHRZEUGZUSTAND, DER STRA-...
-
Seite 79: Das Wartungsprogramm
BEVERLY Cruiser 500ie Kap. 06 wartungsprogramm... -
Seite 80: Tabelle Wartungsprogramm
Tabelle wartungsprogramm Die richtige Wartung ist ein entscheidender Faktor für eine lange Lebensdauer des Fahrzeuges bei besten Funktions- und Leistungseigenschaften. Aus diesem Grund sind eine Reihe von Kontrollen und Wartungsarbeiten zu günstigen Preisen vorgesehen, die in der zusammenfassenden Übersicht auf der nächsten Seite wiedergegeben werden. - Seite 81 Bremsflüssigkeitsstand - Kontrolle Motoröl - Wechseln Bremsbeläge - Zustand und Abnutzung prüfen Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt Hinterradgetriebeöl - Wechseln Lenkung - Kontrolle NACH 5.000 KM 25.000 KM 35.000 KM 55.000 KM 65.000 Motoröl - Ölstandkontrolle/ Auffüllen Bremsbeläge - Zustand und Abnutzung prüfen Hauptständer - Schmieren NACH 10.000 KM 50.000 KM 70.000 KM...
- Seite 82 Bremsflüssigkeitsstand - Kontrolle Motoröl - Wechseln Bremsbeläge - Zustand und Abnutzung prüfen Laufschuhe/ Variatorrollen - Wechseln Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt Hinterradgetriebeöl - Kontrolle Radaufhängung/ Federung - Kontrolle Lenkung - Kontrolle Hauptständer - Schmieren Zündkerze - Wechseln NACH 15.000 KM 45.000 KM 75.000 KM Motoröl - Ölstandkontrolle/ Auffüllen Bremsbeläge - Zustand und Abnutzung prüfen...
- Seite 83 Luftfilter - Kontrolle Motorölfilter - Wechseln Ventilspiel - Kontrolle Elektrische Anlage und Batterie - Kontrolle Kühlflüssigkeitsstand - Kontrolle Motoröl - Wechseln Bremsbeläge - Zustand und Abnutzung prüfen Laufschuhe/ Variatorrollen - Wechseln Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt Hinterradgetriebeöl - Wechseln Radaufhängung/ Federung - Kontrolle Lenkung - Kontrolle...
- Seite 84 Elektrische Anlage und Batterie - Kontrolle Kühlflüssigkeitsstand - Kontrolle Bremsflüssigkeitsstand - Kontrolle Motoröl - Wechseln Hinterradgetriebeöl - Kontrolle Bremsbeläge - Zustand und Abnutzung prüfen Laufschuhe/ Variatorrollen - Wechseln Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt Radaufhängung/ Federung - Kontrolle Lenkung - Kontrolle Hauptständer - Schmieren Zündkerze - Wechseln...
- Seite 85 Produkt Beschreibung Angaben AGIP PERMANENT SPEZIAL Kühlflüssigkeit Frostschutzmittel auf Basis von Monoäthylenglykol, CUNA NC 956-16 AGIP FILTER OIL Öl für Luftfilterschwamm Mineralöl mit speziellen Zusatzstoffen zur Erhöhung der Haftfähigkeit AUTOSOL METAL POLISH Auspuff-Reinigungspaste Spezialprodukt für die Reinigung und zum Polieren von Edelstahl-Auspuffrohren AGIP CITY HI TEC 4T Motoröl Synthetisches Öl SAE 5W-40, API SL, ACEA...
- Seite 87 INHALTSVERZEICHNIS Batterie: 49, 50 Reifen: 41, 61 Blinker: 57 Reifendruck: 25 Bordwerkzeug: 74 Rückspiegel: 60 Bremsflüssigkeit: 47 Sicherungen: 51 Cockpit: 9 Starten: 28 Ständer: 30 Fahrgestell- und Motornummer: 20 Wartung: 35 Luftfilter: 43 Zündkerze: 42 Zündschloss: 11 Motoröl: 36...
- Seite 88 Teilen, Ersatzteilen und Zubehör zur Funktionsverbesserung oder aus Konstruktions- oder Handelsgründen vorzunehmen, ohne sich dabei zu verpflichten umgehend diese Veröffentlichung auf den neuesten Stand zu bringen. Nicht alle der in der vorliegenden Veröffentlichung aufgeführten Versionen sind in allen Ländern erhältlich. Die Verfügbarkeit der einzelnen Modelle muss beim offiziellen Piaggio-Verkaufsnetz überprüft werden.
