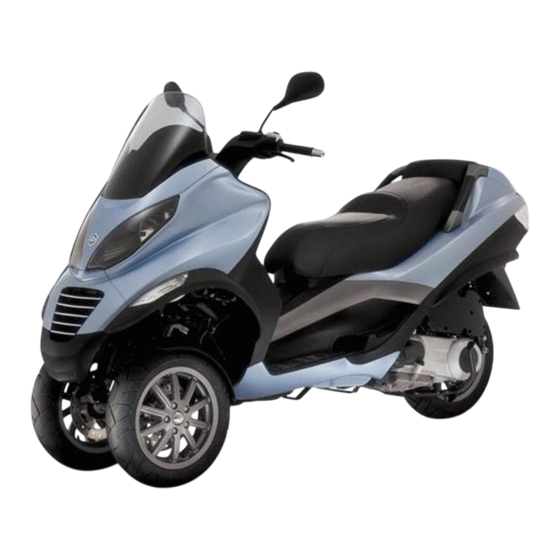

PIAGGIO MP3 250 i.e. Bedienungsanleitung

PIAGGIO MP3 250 i.e. Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
PIAGGIO MÖCHTE IHNEN DANKEN
dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll
genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die
Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs. Weiterhin erhalten Sie
technische Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller
Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist
grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden.
MP3 250 i.e.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PIAGGIO MP3 250 i.e.

Inhaltszusammenfassung für PIAGGIO MP3 250 i.e.

  • Seite 1 PIAGGIO MÖCHTE IHNEN DANKEN dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs.
  • Seite 2 Die Angaben in dieser Bedienungsanleitung sind derart zusammengestellt worden, dass sie in erster Linie eine klare und einfache Gebrauchsanleitung liefern. Außerdem werden kleine Wartungsarbeiten und die regelmäßigen Kontrollen beschrieben, die beim -Vertragshändlern oder autorisierten Vertragswerkstätten durchgeführt werden sollen. Dieses Heft enthält außerdem Anleitungen für einige einfache Reparaturarbeiten. Arbeiten, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben sind, erfordern besondere Werkzeuge bzw.
  • Seite 3 Sicherheit der personen Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit der Personen verursachen. Umweltschutz Gibt die richtigen Verhaltensweisen an, so dass der Einsatz des Fahrzeuges keine Schäden an der Umwelt verursacht. Unversehrtheit des fahrzeugs Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit des Fahrzeuges verursachen, oder auch...

  • Seite 5: Inhaltsverzeichnis

    Die schlüssel................. 18 Motorölwechsel..............53 LED-Kontrollanzeige für eingeschaltete Wegfahrsperre..20 Hinterradgetriebeölstand............54 Arbeitsweise................20 Reifen..................56 Die programmierung der Piaggio wegfahrsperre....21 Ausbau der zündkerze.............. 57 Fernbedienung für sitzbanköffnung.......... 23 Ausbau luftfilter................. 58 Programmierung der Fernbedienung........23 Reinigung des Luftfilters............58 Zugang zum benzintank............
  • Seite 6 Vordere Blinker................. 73 Rücklichteinheit................. 74 Nummernschildbeleuchtung............. 75 Helmfachbeleuchtung............... 76 Rückspiegel................76 Hinterrad-scheiben-bremse............77 Loch im reifen................78 Stilllegen des fahrzeugs............79 Fahrzeugreinigung..............79 TECHNISCHE DATEN..............85 Bordwerkzeug................89 ERSATZTEILE UND ZUBEHÖR..........91 Hinweise................... 92 DAS WARTUNGSPROGRAMM..........95 Tabelle wartungsprogramm............96...

  • Seite 7: Fahrzeug

    MP3 250 i.e. Kap. 01 Fahrzeug...
  • Seite 8 01_01 01_02...

  • Seite 9: Das Cockpit

    Das cockpit (01_01, 01_02) A = Zündschloss B = Anlasserschalter C = Gasgriff D = Bremshebel Vorderradbremse E = Blinkerschalter F = Licht-Wechselschalter G = Bremshebel Hinterradbremse H = Hupenschalter I = Not-Aus-Schalter L = Taste Mode M = Schalter Warnblinkanlage N = Analoge Instrumenteneinheit O = Kontrolllampeneinheit P = Taschenhaken...

  • Seite 10: Analoge Instrumente

    01_03 Analoge instrumente (01_03) A = Led Wegfahrsperre/ Diebstahlsicherung B = Tachometer mit doppelter Skala (Km/h und mph) C = Taste CLOCK D = Digitaldisplay E = Kontrolle Verriegelungssystem vordere Federung (wo vorgesehen) F = Taste SET G = Drehzahlmesser...
  • Seite 11 H = Benzinstandanzeiger I = Kontrolllampe eingeschaltete Helmfachbeleuchtung L = Kontrollleuchte Motorbetrieb und Anzeige Störung Einspritzung M = Benzinreservekontrolle N = Kontrolllampe Motor-Stop O = Blinkerkontrolle P = Öldruckkontrolle Q = Kontrolle Störung Verriegelungssystem vordere Federung (wo vorgesehen) R = Kontrolle angezogene Feststellbremse S = Fernlichtkontrolle...

  • Seite 12: Uhr

    01_04 Uhr (01_04) Wird die Taste «CLOCK» weniger als 1 Sekunde gedrückt, wird nacheinander jeweils folgendes angezeigt: • STUNDE • DATUM Zum Einstellen der Uhr die Taste «CLOCK» länger als 3 Sekunden drücken. Die Ziffern der Stundenanzeige beginnen zu blinken. Die Stundenanzeige mit der Taste «SET»...

  • Seite 13: Digitales Display

    Die Minutenanzeige mit der Taste «SET» einstellen. Bei erneutem Drücken der Taste «CLOCK» beginnen die Ziffern der Tagesanzeige zu blinken. Die Tagesanzeige mit der Taste «SET» einstellen. Bei erneutem Drücken der Taste «CLOCK» beginnen die Ziffern der Monatsanzeige zu blinken. Die Monatsanzeige mit der Taste «SET»...

  • Seite 14: Taste "Mode

    VICE» zeigt an, dass ein Wartungscoupon aus dem Wartungsprogramm ausgeführt werden muss. Das Blinken der Ikone «BELT» zeigt an, dass der Antriebsriemen ge- wechselt werden muss. Die Fahrzeugwartung muss auf alle Fälle innerhalb der in der vorliegenden Anleitung angegebenen Kilometerintervalle vorgenommen werden. WARNUNG FÜR DIE ANDEREN WARTUNGSARBEITEN SIEHE DIE «TABELLE WARTUNGS- PROGRAMM».

  • Seite 15: Lenkerschloss Absperren

    Lenkerschloss absperren Den Lenker nach links drehen (bis zum Anschlag), den Schlüssel auf Position «LOCK» stellen und herausziehen. Lenkschloss aufsperren Den Zündschlüssel wieder in das Zündschloss stecken und auf «OFF» drehen. ACHTUNG 01_08 WÄHREND DER FAHRT DEN ZÜNDSCHLÜSSEL NIE IN STELLUNG «LOCK» ODER «OFF»...

  • Seite 16: Hupendruckknopf

    Hupendruckknopf (01_10) Zum Hupen den Schalter «C» drücken. 01_10 Umschalter fernlicht/ abblendlicht (01_11) 0 = Abblendlicht 1 = Fernlicht 2 = Lichthupe 01_11...

  • Seite 17: Schalter Warnblinkanlage

    Schalter warnblinkanlage (01_12) Bei Betätigung dieses Schalters werden alle 4 Blinker gleichzeitig eingeschaltet. Die Warnblinkanlage kann über der Schalter «M» nur mit Zündschlüssel in Position «ON» eingeschaltet werden. Einmal eingeschaltet funktioniert die Warnblinkanlage auch dann weiter, wenn der Zündschlüssel auf «OFF» oder «LOCK» gestellt wird. Die Warnblinkanlage kann nur mit Zündschlüssel in Position «ON»...

  • Seite 18: Schalter Zum Abstellen Des Motors

    Für einen besseren Schutz gegen Diebstahl ist das Fahrzeug mit einem elektron- ischen Motor-Blockierungssystem «PIAGGIO WEGFAHRSPERRE» ausgestattet, die sich beim Abziehen des Zündschlüssels automatisch einschaltet. Beim Starten wird von der «PIAGGIO WEGFAHRSPERRE» der Zündschlüssel abgefragt. Nur wenn er erkannt wird, wird das Starten des Fahrzeugs von der Wegfahrsperre frei- gegeben.
  • Seite 19 Zusammen mit den Schlüsseln wird eine CODE CARD übergeben, auf denen die mechanische Kennziffer der Schlüssel wiedergegeben ist. WARNUNG DER VERLUST DES ROTEN SCHLÜSSELS MACHT ES UNMÖGLICH ZUKÜNF- TIG REPARATUREN AN DER "PIAGGIO WEGFAHRSPERRE" UND AN DER MOTOR-ZÜNDELEKTRONIK VORZUNEHMEN. WARNUNG 01_18 WIR RATEN IHNEN SOWOHL DIE CODE CARD ALS AUCH DEN ROTEN SCHLÜSSEL AN EINEM SICHEREN ORT AUFZUBEWAHREN (NICHT IM FAHR-...

  • Seite 20: Led-Kontrollanzeige Für Eingeschaltete Wegfahrsperre

    01_19 LED-Kontrollanzeige für eingeschaltete Wegfahrsperre (01_19) Der Betrieb des Systems «PIAGGIO WEGFAHRSPERRE» wird durch das Blinken der entsprechenden Kontrolllampe «A» angezeigt. Um das Entladen der Batterie zu verrin- gern schaltet sich die LED-Anzeige nach 48 Stunden Dauerbetrieb automatisch aus. Bei Störungen am System gibt die LED-Anzeige der Piaggio-Gilera-Vertragswerkstatt je...

  • Seite 21: Die Programmierung Der Piaggio Wegfahrsperre

    Dies gilt sowohl für die neuen als auch für die alten Schlüssel, die sich bereits in Ihrem Besitz befinden. Wenden Sie sich direkt an eine Piaggio-Vertragswerkstatt; nehmen Sie den roten und alle schwarzen Schlüssel, die sich in Ihrem Besitz befinden, mit.

  • Seite 22: Anfang Der Programmierung - Roter Schlüssel

    nehmen sind. Bei der Programmierung muss der Schalter zum Abstellen des Motors auf «RUN» stehen. Anfang der programmierung - roter schlüssel Den roten Schlüssel in das Zündschloss stecken (bei Stellung «OFF») und auf «ON» drehen. Den Schlüssel für kurze Zeit (zwischen 1 und 3 Sek.) in dieser Stellung lassen, anschließend wieder auf «OFF»...

  • Seite 23: Fernbedienung Für Sitzbanköffnung

    GRAMMIERUNG FALSCH AUSGEFÜHRT WORDEN, MUSS DIE PROGRAMMIE- RUNG AB DEM ERSTEN PUNKT WIEDER NEU BEGONNEN WERDEN. Fernbedienung für sitzbanköffnung (01_20, 01_21) Das Fahrzeug ist mit einer Fernbedienung zum Öffnen der Sitzbank ausgestattet. Diese wird zusammen mit den Schlüsseln mitgeliefert und ist fabrikseitig der Steuer- elektronik der Öffnungsvorrichtung zugeordnet.
  • Seite 24 3. Zwischen 1 und 8 Sekunden abwarten. 4. Die Schritte 2 und 3 weitere 4 Mal wiederholen, ohne den Schlüssel abzuziehen. Durch Öffnen der Sitzbank bestätigt die Zündelektronik, dass die Programmierung erfolgt ist. WARNUNG UM WEITERE FERNBEDIENUNGEN ZU SPEICHERN (MAXIMAL 8), IST DIE GE- SAMTE VORGANGSWEISE ZU WIEDERHOLEN.

  • Seite 25: Zugang Zum Benzintank

    Zugang zum benzintank (01_22, 01_23) Zum Öffnen der Benzintankklappe den Zündschlüssel auf «OFF» oder «ON» drehen, anschließend den Schlüssel drücken und in Uhrzeigersinn drehen. 01_22 01_23 Het zadel (01_24, 01_25, 01_26) Die Sitzbank ist mit einem Schutzbezug ausgestattet, der z. B. bei Regen benutzt werden kann.
  • Seite 26 ACHTUNG DAS FAHRZEUG NICHT MIT HERAUSGEZOGENEM SCHUTZBEZUG BENUT- ZEN. 01_25 01_26...

  • Seite 27: Openen Van Het Zadel Voor De Toegang Tot De Helmbak Met Afstandsbediening

    01_27 Openen van het zadel voor de toegang tot de helmbak met afstandsbediening (01_27) Mit Schlüssel auf Position «LOCK» oder «OFF» kann die Sitzbank mit der Fernbedienung geöffnet werden. Das Öffnen der Sitzbank ist nur bei Schlüsselposition ON» gesperrt. WARNUNG EIN FALSCHES VERSTAUEN VON GEGENSTÄNDEN IM HELMFACH KANN ZU EI- NER VERFORMUNG DER SITZBANK, DEM NICHTAUSSCHALTEN DER HELM- FACHBELEUCHTUNG UND DADURCH ZUM ENTLADEN DER BATTERIE FÜHREN.

  • Seite 28: Öffnen Der Sitzbank Als Zugang Zum Helmfach Im Notfall

    AN DER INSTRUMENTENEINHEIT BEFINDET SICH EINE KONTROLLLAMPE "I", DIE ANZEIGT, OB DIE HELMFACHBELEUCHTUNG EIN- ODER AUSGESCHALTET IST. WARNUNG BEI VOLL GELADENEN BATTERIEN KANN DIE FERNBEDIENUNG AUS EINEM AB- STAND BIS ZU 3/5 M BEDIENT WERDEN. SORGFÄLTIG UND AUFMERKSAM MIT DER FERNBEDIENUNG UMGEHEN, WENN DAS FAHRZEUG IN UNMITTELBARER NÄHE IST, UND UM EIN UNGEWOLLTES ÖFFNEN DER SITZBANK ZU VERMEIDEN.

  • Seite 29: Öffnen Des Hinteren Staufachs

    01_29 Öffnen des hinteren Staufachs (01_30) Bei Zündschlüssel auf Position «OFF» oder «ON» den Schlüssel drücken und gegen den Uhrzeigersinn auf Position «4» drehen. 01_30 Fahrgestell- und motornummer (01_31, 01_32) Die Fahrgestell und Motornummer bestehen aus einer Präfix und einer Ziffer, die auf dem Fahrgestell und dem Motor «B»...
  • Seite 30 ACHTUNG EINE VERÄNDERUNG DER FAHRGESTELLNUMMER IST STRAFBAR UND KANN U.A. ZUR BESCHLAGNAHMUNG DES FAHRZEUGS FÜHREN. 01_32...

  • Seite 31: Benutzungshinweise

    MP3 250 i.e. Kap. 02 Benutzungshinweise...

  • Seite 32: Kontrollen

    Kontrollen Vor Inbetriebnahme des Fahrzeugs folgendes überprüfen: 1. Den Benzinstand prüfen. 2. Den Bremsflüssigkeitsstand der Vorderradbremse und der Hinterradbremse prü- fen. 3. Den Reifendruck prüfen. 4. Die Funktion des Standlichts, des Scheinwerfers, der Blinker, des Bremslichts und der Nummernschildbeleuchtung prüfen. 5.

  • Seite 33: Auftanken

    02_02 Auftanken (02_01, 02_02) Kraftstoff: Die Tankklappe öffnen und den Deckel «T» abnehmen. Empfohlener Kraftstoff: Bleifreies Benzin mit Mindestoktanzahl 95. Der Kraftstoff-Füll- stand wird durch das Instrument «H» angezeigt. Das Erreichen der Benzinreserve wird durch die Reservekontrolle «M» angezeigt. WARNUNG VOR DEM TANKEN DEN MOTOR ABSTELLEN.
  • Seite 34 BENZIN IST ÄUSSERST LEICHT ENTZÜNDLICH. NICHT RAUCHEN UND OFFENE FLAMMEN FERNHALTEN: BRANDGEFAHR. DIE KRAFTSTOFFDÄMPFE NICHT EINATMEN. KEIN BENZIN AUF DEN HEISSEN MOTOR UND PLASTIKTEILE TROPFEN LASSEN. ACHTUNG BENZIN BESCHÄDIGT DIE KUNSTSTOFFTEILE DER KAROSSERIE. WARNUNG NIE MIT FAST LEEREM TANK FAHREN, BEI EINEM AUSFALL DER BENZINVER- SORGUNG KANN DER KATALYSATOR BESCHÄDIGT WERDEN.

  • Seite 35: Technische Angaben

    WARNUNG ES WIRD STARK DAVON ABGERATEN DEN TANK ANDERS ALS AN NORMALEN TANKSTELLEN ZU BETANKEN. NICHT ABSOLUT REINES BENZIN KANN DIE BEN- ZINFILTER DER BENZINVERSORGUNGSANLAGE BESCHÄDIGEN. ACHTUNG DER EINSATZ VON ANDEREN ALS DEN EMPFOHLENEN ÖLEN KANN DIE LE- BENSDAUER DES MOTORS BEEINTRÄCHTIGEN. Technische angaben Tankinhalt Tankinhalt : ~12 l (ungefährer Wert)

  • Seite 36: Einstellen Der Stoßdämpfer

    ACHTUNG DER REIFENLUFTDRUCK MUSS BEI KALTEN REIFEN KONTROLLIERT WER- DEN. EIN FALSCHER REIFENDRUCK VERURSACHT EINEN VORZEITIGEN VER- SCHLEIß DER REIFEN UND MACHT DAS FAHREN GEFÄHRLICH. DER REIFEN MUSS GEWECHSELT WERDEN, WENN DIE PROFILSTÄRKE DIE GESETZLICH VORGESEHENE MINDEST-PROFILTIEFE ERREICHT HAT. Technische angaben Reifendruck vordere Reifen (Fahrer) Reifendruck vordere Reifen (Fahrer): 1,6 bar Reifendruck vordere Reifen (Fahrer und Beifahrer)

  • Seite 37: Einfahren

    Zum Einstellen muss der entsprechende Schlüssel aus dem Bordwerkzeug benutzt werden. ACHTUNG DAS FAHREN MIT NICHT RICHTIG AUF DAS FAHRER- UND EVENTUELLE BEI- FAHRERGEWICHT EINGESTELLTER FEDERVORSPANNUNG KANN DEN FAHRKOMFORT UND DIE FAHRPRÄZISION BEEINTRÄCHTIGEN. WARNUNG UM VERLETZUNGSGEFAHR ZU VERMEIDEN, SOLLTEN BEIM EINSTELLEN DES STOSSDÄMPFERS SCHUTZHANDSCHUHE BENUTZT WERDEN.
  • Seite 38 ACHTUNG UM SCHÄDEN AM FAHRZEUG ZU VERMEIDEN, MÜSSEN DIE OBEN ANGEGE- BENEN VORSCHRIFTEN EINGEHALTEN WERDEN. 02_05...

  • Seite 39: Starten Van De Motor

    Starten van de motor (02_05) Das Fahrzeug ist mit einem Startfreigabesystem (Zündunterbrechung) ausgestattet, das über den Not-Aus-Schalter gesteuert wird. Der Motor kann nicht gestartet werden, wenn der Not-Aus-Schalter auf «OFF» steht. Der laufende Motor wird abgeschaltet, wenn der Not-Aus-Schalter auf «OFF» gestellt wird.
  • Seite 40 ACHTUNG NIE IN GESCHLOSSENEN RÄUMEN STARTEN, WEIL DIE ABGASE SEHR GIFTIG SIND. ACHTUNG AUFGRUND DER HOHEN TEMPERATUREN, DIE IM KATALYSATOR ERREICHT WERDEN KÖNNEN, ACHTEN SIE BEIM PARKEN DES FAHRZEUGS DARAUF, DASS DER AUSPUFF NICHT MIT BRENNBAREM MATERIAL IN KONTAKT KOMMT, UM SCHWERE VERBRENNUNGEN DES KÖRPERS ZU VERMEIDEN.

  • Seite 41: Vorkehrungen

    WARNUNG NIEMALS VERSUCHEN DEN MOTOR MIT GEÖFFNETEM GASGRIFF ZU STARTEN. SIE KÖNNTEN DIE KONTROLLE ÜBER DAS FAHRZEUG VERLIEREN, DAS FAHR- ZEUG KÖNNTE KIPPEN UND DEMENTSPRECHEND SCHWERE UND SOGAR TÖD- LICHE VERLETZUNGEN VERURSACHEN. Vorkehrungen ACHTUNG UM MOTORSCHÄDEN ZU VERMEIDEN, DEN KALTEN MOTOR NIE HOCHTOURIG LAUFEN LASSEN.

  • Seite 42: Abstellen Des Motors

    statt aufgesucht werden, um die Störung zu suchen und den richtigen Betrieb wieder herzustellen. Abstellen des Motors (02_06) Den Gasgriff vollständig schließen und anschließend den Zündschlüssel «A» auf «OFF» stellen (Schlüssel abziehbar). ACHTUNG AUFGRUND DER HOHEN TEMPERATUREN, DIE IM KATALYSATOR ERREICHT WERDEN KÖNNEN, ACHTEN SIE BEIM PARKEN DES FAHRZEUGS DARAUF, 02_06 DASS DER AUSPUFF NICHT MIT BRENNBAREM MATERIAL IN KONTAKT...

  • Seite 43: Automatische Kraftübertragung

    Automatische kraftübertragung Um die größte Leichtigkeit und Bequemlichkeit beim Fahren zu gewährleisten, ist das Fahrzeug mit einem Automatik-Getriebe mit Regler und Fliehkraftkupplung ausge- stattet. Dieses System wurde entwickelt, um auf ebener Straße wie bei Bergfahrten beste Beschleunigungsleistung bei geringstem Verbrauch zu erhalten. Bei Anhalten an Steigungen (Ampel, Stau, usw.) nur die Bremsen zum Halten des Fahrzeuges benutzen, den Motor dabei im Leerlauf lassen.
  • Seite 44 4. Vermeiden Sie ein Anfahren mit aufgebocktem Fahrzeug. Um ein abruptes Anfah- ren zu vermeiden, darf sich das Hinterrad nicht drehen, wenn es mit dem Boden in Berührung kommt. 5. Wird das Fahrzeug auf sandigen, schlammigen oder durch Schnee und Streusalz verschmutzen Straßen genutzt, sollten die Bremsscheiben häufig mit einem neutralen Reinigungsmittel gesäubert werden, um scheuernde Ablagerungen aus den Löchern an der Bremsscheibe zu beseitigen, die sonst zu einem vorzeitigen Verschleiß...
  • Seite 45 SIND AM ROLLER NICHT ORIGINALE PIAGGIO-ZUBEHÖRTEILE ANGE- BRACHT WORDEN, IST DAS FAHRZEUG STARK BELADEN, IST DER ALLGE- MEINE FAHRZEUGZUSTAND NICHT BESONDERS GUT ODER WENN ES DIE WETTERBEDINGUNGEN ERFORDERN, MUSS DIE GESCHWINDIGKEIT NOCH WEITER VERRINGERT WERDEN. ACHTUNG DIE RÜCKSPIEGEL NICHT WÄHREND DER FAHRT EINSTELLEN. DAS KÖNNTE ZU EINEM VERLUST ÜBER DIE FAHRZEUGKONTROLLE FÜHREN.

  • Seite 46: Blockierungssystem Für Vordere Radaufhängung/ Federung

    02_08 Blockierungssystem für vordere Radaufhängung/ Federung (02_08, 02_09, 02_10, 02_11, 02_12) Das folgende Argument bezieht sich nur auf die Modelle, die mit einem Verrie- gelungssystem für die vordere Federung ausgestattet sind. Das Verriegelungssystem für die vordere Federung ermöglicht bei Druck auf den Wechselschalter "T"...
  • Seite 47 Wird der Wechselschalter "T" auf Position "2" gedrückt, weist ein unterbrochener Warnton darauf hin, dass das Verriegelungssystem ausgeschaltet ist, gleichzeitig fängt die Kontrolllampe "E" jetzt wieder an zu blinken. Beim Losfahren schaltet sich die Kontrolllampe "E" aus. D.h., das System hat die Rollbewegung der Federung wieder freigegeben.
  • Seite 48 DIE FEDERUNG ENTRIEGELT WERDEN. DAS FAHRZEUG KANN IN DIESEM FALL UNBEABSICHTIGT UMKIPPEN. WARNUNG BEI JEDEM ANHALTEN SICHERSTELLEN, DASS DAS VERRIEGELUNGSSYS- TEM DER VORDEREN FEDERUNG EINGESCHALTET IST. ANDERNFALLS EI- NEN FUSS AUF DEN BODEN STELLEN, UM DAS FAHRZEUG IN GLEICHGE- WICHT ZU HALTEN. WARNUNG VERRIEGELUNGSSYSTEM NICHT WÄHREND DER FAHRT AUF UNBEFESTIG- TEN STRASSEN ODER BEI HINDERNISSEN (SPEEDBREAKER ZUR VER-...
  • Seite 49 Schaltet sich die WARN-Kontrolllampe "Q" ein (blinkend), bedeutet dies, dass eine Störung am Verriegelungssystem der vorderen Federung aufgetreten ist. Bitte wen- den Sie sich in diesem Fall an eine Piaggio-Werkstatt.Ist die vordere Federung verriegelt, kann das System jedoch durch zweimaliges schnelles Umschalten des Wechselschalters "T"...
  • Seite 50 Sie sich bitte umgehend an eine Piaggio-Werkstatt.

  • Seite 51: Wartung

    MP3 250 i.e. Kap. 03 Wartung...

  • Seite 52: Motorölstand

    Motoröl darf die Markierung MAX nicht überschritten werden. Zum Auffüllen von Öl zwischen den Markierungen MIN und MAX werden ungefähr ~ 200 cm³ Motoröl benötigt. Alle 5000 km ist eine Kontrolle und eventuelles Auffüllen des Motoröls bei einer Piaggio-Vertragswerkstatt vorgesehen. Ölkontrollampe (unzureichender öldruck) 03_03 Das Fahrzeug besitzt eine Öldruckkontrolle, die bei Drehen des Zündschlüssels auf...

  • Seite 53: Motorölwechsel

    Motorölwechsel (03_02, 03_03) Ein Ölwechsel und Wechsel der Filterpatrone «C» muss nach 1.000 km und dann alle 10.000 Km in einer Piaggio-Vertragswerkstatt ausgeführt werden. Das Öl muss vollständig durch die Ölablassschraube «B» des Netzfilters auf der Lichtmaschinen- seite abgelassen werden. Um das Ausfließen des Öls zu erleichtern, den Einfülldeckel mit Messstab öffnen.

  • Seite 54: Empfohlene Produkte

    ACHTUNG ALTÖL ENTHÄLT UMWELTSCHÄDLICHE STOFFE. WENDEN SIE SICH ZUM ÖL- WECHSEL AN EINE PIAGGIO-VERTRAGSWERKSTATT, DIE WIE GESETZLICH VORGESEHEN MIT ANLAGEN ZUR UMWELTFREUNDLICHEN BESEITIGUNG VON ALTÖL AUSGERÜSTET SIND. ACHTUNG DER EINSATZ VON ANDEREN ALS DEN EMPFOHLENEN ÖLEN KANN DIE LE- BENSDAUER DES MOTORS BEEINTRÄCHTIGEN.
  • Seite 55 ANMERKUNG DIE KERBEN AM MESSSTAB, MIT AUSNAHME DER KERBE FÜR MAX ÖL- STAND, BEZIEHEN SICH AUF ANDERE FAHRZEUGMODELLE DES HERSTEL- LERS UND HABEN FÜR DIESES FAHRZEUG KEINE BESONDERE BEDEUTUNG. ACHTUNG DER BETRIEB DES HINTERRADGETRIEBES MIT ZU WENIG, MIT VER- 03_05 SCHMUTZTEM ODER FALSCHEM ÖL FÜHRT ZU EINER FRÜHZEITIGEN AB- NUTZUNG DER BEWEGTEN TEILE UND KANN ZU SCHWEREN SCHÄDEN FÜHREN.

  • Seite 56: Reifen

    ACHTUNG WENDEN SIE SICH ZUM ÖLWECHSEL AN EINE AUTORISIERTE VERTRAGS- WERKSTATT, DIE WIE GESETZLICH VORGESEHEN MIT ANLAGEN ZUR UM- WELTFREUNDLICHEN BESEITIGUNG VON ALTÖL AUSGERÜSTET IST. Technische angaben Hinterradgetriebeöl 250 cm3 Reifen (03_06) WARNUNG DIE RÄDER, KOMPLETT MIT REIFEN, MÜSSEN IMMER AUSGEWUCHTET SEIN. DAS FAHREN DES FAHRZEUGS MIT ZU NIEDRIGEM REIFENDRUCK ODER MIT FALSCH AUSGEWUCHTETEM REIFEN KANN ZU GEFÄHRLICHEN VIBRATIO- NEN AM LENKER FÜHREN.

  • Seite 57: Ausbau Der Zündkerze

    Reifendruck hinterer Reifen (Fahrer und Beifahrer) Reifendruck hinterer Reifen (Fahrer und Beifahrer): 2,4 bar Ausbau der zündkerze (03_07) Die Befestigungsschraube abschrauben und die Klappe auf der rechten Fahrzeug- seite mit Hilfe eines kleinen, in die Aussparung eingesetzten, Schraubenziehers abmontieren. Anschließend wie folgt vorgehen: 1.

  • Seite 58: Elektrische Angaben

    Elektrische Angaben Zündkerze CHAMPION RG4 PHP Elektrodenabstand 0,7 ÷ 0,8 mm Ausbau luftfilter (03_08) Wie folgt vorgehen: Die Befestigungsschrauben «A» (davon 2 mit Knauf) abschrauben und den Luftfilter- deckel abnehmen. 03_08 Reinigung des Luftfilters 1. Das Filterelement mit Wasser und einem milden Reinigungsmittel waschen. 2.

  • Seite 59: Kühlflüssigkeitsstand

    Bereich einschaltet, fangen die Ikone und alle Bereiche an zu blinken. Den Motor ausschalten, abkühlen lassen und den Kühlflüssigkeitsstand prüfen. Ist der Kühlflüs- 03_09 sigkeitstand in Ordnung, wenden Sie sich bitte an eine Piaggio-Gilera-Vertrags- werkstatt. Der Kühlflüssigkeitsstand muss bei kaltem Motor alle 6.000 km überprüft werden.
  • Seite 60 Muss häufig Kühlflüssigkeit nachgefüllt werden oder ist das Ausdehnungsgefäß voll- ständig trocken, muss der Fehler in der Kühlanlage gesucht werden. In diesem Fall muss die Kühlanlage bei einer Piaggio-Vertragswerkstatt überprüft werden. Die Kühlflüssigkeit muss alle 2 Jahre gewechselt werden. Wenden Sie sich für diese Arbeit an eine Piaggio-Vertragswerkstatt.

  • Seite 61: Kontrolle Bremsflüssigkeitsstand

    Empfohlene produkte AGIP PERMANENT SPEZIAL Kühlflüssigkeit Frostschutzmittel auf Basis von Monoäthylenglykol, CUNA NC 956-16 Kontrolle bremsflüssigkeitsstand (03_13) Die Bremsflüssigkeitsbehälter für die Vorder- und Hinterradbremse befinden sich am Lenker. Wie folgt vorgehen: 1. Das Fahrzeug mit in Fahrtrichtung ausgerichtetem Lenker auf den Hauptständer stellen.
  • Seite 62 Das Wechseln der Bremsflüssigkeit muss von ausgebildetem Fachpersonal vorge- nommen werden. Wenden Sie sich hierfür unbedingt an eine PIAGGIO-Vertrags- werkstatt oder Vertragshändler. WARNUNG AUSSCHLIESSLICH BREMSFLÜSSIGKEIT DER KLASSE DOT 4 VERWENDEN. DIE BREMSFLÜSSIGKEIT IST STARK ÄTZEND: KONTAKT MIT LACKIERTEN FAHRZEUGTEILEN VERMEIDEN ACHTUNG VERMEIDEN, DASS BREMSFLÜSSIGKEIT MIT AUGEN, HAUT ODER KLEIDUNG...

  • Seite 63: Batterie

    Batterie (03_15) Um an die Batterie zu gelangen, wie folgt vorgehen: 1. Das Fahrzeug auf den Hauptständer stellen. 2. Die Sitzbank wie oben beschrieben öffnen. 3. Die beiden Befestigungsschrauben «A» und den Deckel «B» abschrauben. WARNUNG 03_15 UM SCHÄDEN AN DER ELEKTRISCHEN ANLAGE ZU VERMEIDEN, NIEMALS KABEL BEI LAUFENDEM MOTOR TRENNEN.

  • Seite 64: Längerer Stillstand

    Längerer stillstand Bei längerem Stilllegen des Fahrzeugs muss die Batterie regelmäßig nachgeladen werden. Bitte beachten, dass sich die Batterie innerhalb eines Zeitraums von drei Monaten vollständig selbst entlädt. Das Aufladen der Batterie muss mit einem Lade- strom mit 1/10 der Batterie-Nominalleistung (~ 1A) erfolgen und darf nicht länger als 8 Stunden dauern.
  • Seite 65 03_18 SICHERUNGSTABELLE Sicherung Nr. 1 Leistung: 30A Geschützte Stromkreise:Spannungsregler Anbringung:Batteriefach Sicherung Nr. 2 Leistung: 20A Geschützte Stromkreise:Stromversorgung von Batterie Sicherung Nr. 7, Stromversorgung über Zündschloss Sicherungen Nr. 8 - Nr. 9 - Nr. 10 - Nr. 11 Anbringung:Batteriefach Sicherung Nr. 3 (wo vorgesehen) Leistung: 20A Geschützte Stromkreise:Steuerelektronik...
  • Seite 66 Anbringung:Batteriefach Sicherung Nr. 4 Leistung: 15A Geschützte Stromkreise:Stromversorgung über Batterie Sitzbanköffnung, Staufachbeleuchtung, Scheinwerfer, Warnblinkanlage Anbringung:Batteriefach Sicherung Nr. 5 Leistung: 15A Geschützte Stromkreise:Stromversorgung über Batterie Einspritz-Ladung, Kühlgebläse Anbringung:Batteriefach Sicherung Nr. 6 Leistung: 3A Geschützte Stromkreise:Stromversorgung Batterie Einspritz- Zündelektronik Anbringung:Batteriefach Sicherung Nr. 7 Leistung: 7,5A Geschützte Stromkreise:Stromversorgung...
  • Seite 67 Geschützte Stromkreise:Stromversorgung über Zündschlüssel Bremslicht und Anlassen Anbringung:Trittbrett Sicherung Nr. 9 Leistung: 7,5A Geschützte Stromkreise:Stromversorgung über Zündschlüssel Lichthupe und Hupe Anbringung:Batteriefach Sicherung Nr. 10 Leistung: 7.5A Geschützte Stromkreise:Stromversorgung über Zündschlüssel Einspritzung, Antenne Fernrelais Kühlgebläse, Fernrelais Einspritz-Ladung Anbringung:Trittbrett Sicherung Nr. 11 Leistung: 7.5A Geschützte Stromkreise:Stromversorgung...
  • Seite 68 Geschützte Stromkreise:Stromversorgung über Zündschlüssel Blinkgeber, Sitzbanköffnung, Standlicht, Instrumentenbeleuchtung Anbringung:Trittbrett AMPENTABELLE Abblendlichtlampe Typ: HALOGEN (H1) Leistung: 12V - 55W Menge: 1 Fernlichtlampe Typ: HALOGEN (H1) Leistung: 12V - 55W Menge: 1 Lampe Helmfachbeleuchtung Typ: ZYLINDRISCH Leistung: 12V - 5W Menge: 1 Hintere Blinkerlampe Typ: VOLLGLAS Leistung: 12V - 5W...
  • Seite 69 Menge: 1 rechts + 1 links Bremslichtlampe Typ: KUGEL Leistung: 12V - 10W Menge: 2 Lampe Typ: VOLLGLAS Nummernschildbeleuchtung Leistung: 12V - 5W Menge: 1 Vordere Blinkerlampe Typ: VOLLGLAS Leistung: 12V - 10W Menge: 1 rechts + 1 links Lampe vorderes Standlicht Typ: VOLLGLAS Leistung: 12V - 3W Menge: 1 rechts + 1 links...

  • Seite 70: Auswechseln Der Scheinwerferlampen

    Auswechseln der scheinwerferlampen (03_19, 03_20, 03_21, 03_22, 03_23, 03_24, 03_25, 03_26, 03_27) Zum Ausbau des Scheinwerfers wie folgt vorgehen: 1. Das PIAGGIO-Emblem entfernen. 2. Die Schraube «A» entfernen und die mittlere Verkleidung der Scheinwerfer- einheit herausziehen. 3. Die beiden oberen Befestigungsschrauben «B» des Scheinwerfers entfer- nen.
  • Seite 71 4. Andernfalls den Scheinwerfer über die Schrauben «A» (siehe Abbildung) einstellen. ANMERKUNG DAS ANGEGEBENE VERFAHREN WIRD VON DER "EUROPÄISCHEN NORM" ZUR MAXIMALEN UND MINIMALEN HÖHE DES SCHEINWERFERSTRAHLS VORGEGEBEN. TROTZDEM MÜSSEN DIE JEWEILIGEN VORSCHRIFTEN IN DEN EINZELNEN EINSATZLÄNDERN DES FAHRZEUGS KONTROLLIERT WER- DEN.
  • Seite 72 03_25 03_26 03_27...

  • Seite 73: Vordere Blinker

    03_28 03_29 Vordere Blinker (03_30, 03_31) Zum Ausbau der vorderen Blinkerlampe die Lampenfassung «A» gegen den Uhrzei- gersinn drehen und anschließend die Lampenfassung herausziehen. 03_30...

  • Seite 74: Rücklichteinheit

    03_31 Rücklichteinheit (03_32, 03_33, 03_34, 03_35) Die Klappe am hinteren Staufach öffnen, anschließend die beiden Schrauben «D» sowie die anderen vier Befestigungsschrauben «D» abschrauben und die Rücklicht- einheit aus ihrem Sitz herausziehen. Für die Lampen wie folgt vorgehen: Die mit Druck eingesetzten Lampen «B» ausbauen. Die Lampen «A»...

  • Seite 75: Nummernschildbeleuchtung

    03_34 03_35 Nummernschildbeleuchtung (03_36, 03_37) Das hintere Staufach öffnen und das Gummi «A» (siehe Abbildung) ausbauen, ohne dabei die Plastikteile zu beschädigen, und anschließend die Lampenfassung heraus- ziehen. Anschließend die Lampe ausbauen. 03_36...

  • Seite 76: Helmfachbeleuchtung

    03_37 Helmfachbeleuchtung (03_38) Das hintere Staufach öffnen und mit einem kleinen Schlitzkopfschraubenzieher, der in die seitliche Aussparung eingesetzt werden muss, das unter Druck eingesetzte Lampenglas «D» herausziehen und die Lampe wechseln. 03_38 Rückspiegel (03_39) Die Rückspiegel werden von Hand an der Kappe auf die gewünschte Position einge- stellt.

  • Seite 77: Hinterrad-Scheiben-Bremse

    CHEND ARBEITEN AUS DER TABELLE DES WARTUNGSPROGRAMMS ÜBER- PRÜFT. WIRD BEIM BREMSEN EINE UNGEWÖHNLICHE GERÄUSCHENTWICK- LUNG AN DER VORDERRAD- ODER HINTERRADBREMSE FESTGESTELLT, SOLLTEN SIE SICH UMGEHEND AN EINE PIAGGIO-VERTRAGSWERKSTATT ODER EINEN PIAGGIO-VERTRAGSHÄNDLER WENDEN. BEVOR SIE DAS FAHRZEUG WIEDER BENUTZEN, MÜSSEN SIE BEI NEU MONTIERTEN BREMS- BELÄGEN ZUNÄCHST EINIGE MALE DEN BREMSHEBEL IM STILLSTAND ZIE-...

  • Seite 78: Loch Im Reifen

    ACHTUNG SAND, SCHLAMM, SCHNEE-STREUSALZ USW. AUF DER STRASSE KANN DIE LEBENSDAUER DER BREMSBELÄGE ERHEBLICH BEEINTRÄCHTIGEN. UM DAS ZU VERMEIDEN, SOLLTE DAS FAHRZEUG BEI DIESEN STRASSENBE- DINGUNGEN HÄUFIG GEREINIGT WERDEN. Loch im reifen Das Fahrzeug ist mit schlauchlosen Reifen (Tubeless) ausgestattet. Anders als bei einem Reifen mit Schlauch entweicht die Luft bei einem Loch im Reifen aus dem schlauchlosen Reifen wesentlich langsamer.

  • Seite 79: Stilllegen Des Fahrzeugs

    Stilllegen des fahrzeugs Wir empfehlen Ihnen folgende Arbeiten auszuführen: 1. Allgemeine Fahrzeugreinigung und Abdecken mit einer Schutzplane. 2. Darauf achten, dass das Fahrzeug auf dem Hauptständer abgestellt und die Ver- riegelung der vorderen Federung ausgeschaltet ist. 3. Bei abgeschaltetem Motor und Kolben am unteren Totpunkt, die Zündkerze aus- bauen und in die Kerzenöffnung 1 ÷...
  • Seite 80 ACHTUNG DIE REINIGUNGSMITTEL VERSCHMUTZEN DAS WASSER. DAHER MUSS DIE FAHRZEUGREINIGUNG AN ORTEN STATTFINDEN, DIE MIT EINER ANLAGE ZUR WASCHWASSERRÜCKFÜHRUNG UND AUFBEREITUNG AUSGESTATTET SIND. ACHTUNG PER IL LAVAGGIO DEL MOTORE E DEL VEICOLO É SCONSIGLIATO L'UTILIZ- ZO DELL'IDROPULITRICE; NEL CASO CHE NON SIA POSSIBILE EFFETTUARE TALE OPERAZIONE IN UN ALTRO MODO, É...
  • Seite 81 ALKOHOL, BENZIN ODER ÖL GETRÄNKTE LAPPEN ZUR REINIGUNG LA- CKIERTER ODER PLASTIK-FAHRZEUGTEILE BENUTZEN. DIE VERWENDUNG VON SILIKON-WACHS KANN, JE NACH FAHRZEUGFARBE (SATINIERTE FAR- BEN), DIE LACKIERTEN OBERFLÄCHEN BESCHÄDIGEN. INFORMIEREN SIE SICH ZU DIESEM THEMA BEI EINER AUTORISIERTEN VERTRAGSWERK- STATT. STARTSCHWIERIGKEITEN Der Not-Aus-Schalter steht auf Auf «ON»...
  • Seite 82 GERINGE VERDICHTUNG Zündkerze locker Die Zündkerze festziehen Zylinderkopf locker, Kolbenringe Wenden Sie sich an eine verschlissen autorisierte Vertragswerkstatt. Ventile verklemmt Wenden Sie sich an eine autorisierte Vertragswerkstatt. HOHER VERBRAUCH UND GERINGE LEISTUNG Luftfilter verschmutzt oder Mit Wasser und Shampoo reinigen verstopft und mit einem Gemisch aus Benzin und spezifischem Öl...
  • Seite 83 Federvorspannung an den Stoßdämpfern falsch eingestellt. UNREGELMÄSSIGKEIT IM AUTOMATIK-GETRIEBE Variatorrollen bzw. Antriebsriemen Wenden Sie sich an eine verschlissen. autorisierte Vertragswerkstatt. STÄNDER SCHNELLT NICHT ZURÜCK Verschmutzt Reinigen und fetten...

  • Seite 85: Technische Daten

    MP3 250 i.e. Kap. 04 Technische daten...
  • Seite 86 04_01 MP3 250 ECHNISCHE NGABEN Elektronische Zündung Mit der Einspritzung integrierte induktive Hochleistungszündung mit variabler Vorverstellung des Zündzeitpunktes und getrennter Zündspule. Benzinversorgung Drosselkörper und Ø32 mm Einzel-Einspritzventil Antrieb Stufenloses Automatikgetriebe mit Ausdehnungsscheiben und Drehkraftunterstützung, Keilriemen, selbstlüftende automatische Trocken-...
  • Seite 87 Fliehkraftkupplung, Untersetzungsgetriebe und Antriebsraum mit Kühlgebläse. Schmierung Motorschmierung mit kettengesteuerter Nockenpumpe (im Gehäuse) und doppeltem Netz- und Papierfilter. Kühlung Flüssigkeitskühlung mit Druckwasserkreislauf. Durch den Motor angetriebene Kühlmittelpumpe, 3- Wegethermostat an der Pumpenansaugung Vordere Radaufhängung/ Schräglagen-System bestehend Federung aus Aluminiumrohren, die in der Form eines Parallelogramms drehbar gelagert sind, und aus zwei Seitenrohren und...
  • Seite 88 Vorderradbremse Doppelte hydraulische Scheibenbremse Ø 240 mm mit Bremshebel rechts am Lenker. Hinterradbremse Scheibenbremse Ø 240 mit hydraulischer Betätigung (Bremshebel links am Lenker). Rahmen Aus Stahlrohren und Stahl- Pressblech. Fahrzeuggewicht fahrbereit 224 ± 5 Kg Zuladung 410 Kg Höchstgeschwindigkeit 125 Km/h Luftfilter In Benzin-Ölgemisch (50% Selenia Air Filter Oil und 50% bleifreies...

  • Seite 89: Bordwerkzeug

    Verdichtungsverhältnis 10,5 - 11,5 : 1 Vorzündung (vor O.T.) Variabel (integriert in die Einspritzanlage) Zündkerze CHAMPION RG 4 PHP Ventilspiel Einlass: 0,10 mm Auslass: 0,15 mm Motoröl Inhalt: 1,3 Liter (trocken) ; 1,2 Liter (bei Ölfilterwechsel) Bordwerkzeug (04_02) Ein Rohrschlüssel; ein Hebel für Rohrschlüssel; ein doppelter Schraubenzieher; ein 13mm-Maulschlüssel;...

  • Seite 91: Ersatzteile Und Zubehör

    MP3 250 i.e. Kap. 05 Ersatzteile und zubehör...

  • Seite 92: Hinweise

    LEISTUNG UND SICHERHEIT DES SCOOTERS BEEINTRÄCHTIGT WERDEN KÖN- NEN. WARNUNG WIR RATEN IHNEN NUR ORIGINAL PIAGGIO-ERSATZTEILE ZU VERWENDEN. DIE- SE SIND DIE EINZIGEN ERSATZTEILE, DIE DIE GLEICHE QUALITÄTSGARANTIE BIETEN, WIE DIE BEI DER HERSTELLUNG AM FAHRZEUG MONTIERTEN TEILE. WIR MACHEN DARAUF AUFMERKSAM, DASS BEIM EINSATZ NICHT ORIGINALER...
  • Seite 93 WARNUNG DIE FA. PIAGGIO VERTREIBT EINE EIGENE ZUBEHÖRREIHE, NUR DIE TEILE AUS DIESER REIHE SIND DAHER DAS EINZIG ANERKANNTE UND GARANTIERTE ZU- BEHÖR. FÜR DIE AUSWAHL DES ZUBEHÖRS UND DIE RICHTIGEN MONTAGE WENDEN SIE SICH DAHER UNBEDINGT AN EINEN VERTRAGSHÄNDLER ODER EINE AUTORISIERTE VERTRAGSWERKSTATT.
  • Seite 94 EIN FALSCHER EIN- ODER AUSBAU IN DER NÄHE VON BREMSLEITUNGEN, BOW- DENZÜGEN BZW. STROMKABELN, ODER WENN VERGESSEN WURDE DIE DIEB- STAHLSICHERUNG BEIM LOSFAHREN ZU ENTFERNEN, KANN ZU SCHWEREN SCHÄDEN AN DEN BAUTEILEN FÜHREN, DIE FAHRZEUGFUNKTIONEN BEEIN- TRÄCHTIGEN UND IST EINE GEFAHR FÜR DIE SICHERHEIT DES FAHRERS.

  • Seite 95: Das Wartungsprogramm

    MP3 250 i.e. Kap. 06 wartungsprogramm...

  • Seite 96: Tabelle Wartungsprogramm

    Tabelle wartungsprogramm Die richtige Wartung ist ein entscheidender Faktor für eine lange Lebensdauer des Fahrzeuges bei besten Funktions- und Leistungseigenschaften. Aus diesem Grund sind eine Reihe von Kontrollen und Wartungsarbeiten zu günstigen Preisen vorgesehen, die in der zusammenfassenden Übersicht auf der nächsten Seite wiedergegeben werden.
  • Seite 97 Bremsflüssigkeitsstand - Kontrolle Motoröl - Wechseln Bremsbeläge - Zustand und Abnutzung prüfen Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt Hinterradgetriebeöl - Wechseln Lenkung - Kontrolle Seilzug Bremssattel Federungs-Verriegelungssystem - Einstellung 5.000 KM 15.000 KM 25.000 KM 35.000 KM 45.000 KM 55.000 KM 65.000 KM 75.000 KM Motoröl - Ölstandkontrolle/ Auffüllen Bremsbeläge - Zustand und Abnutzung prüfen...
  • Seite 98 Motoröl - Wechseln Bremsbeläge - Zustand und Abnutzung prüfen Laufschuhe/ Variatorrollen - Wechseln Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt Hinterradgetriebeöl - Kontrolle Radaufhängung/ Federung - Kontrolle Lenkung - Kontrolle Hauptständer - Schmieren Seilzug Bremssattel Federungs-Verriegelungssystem - Einstellung 20.000 KM 35.000 KM 50.000 KM 65.000 KM 80.000 Antriebsriemen - Wechseln NACH 20.000 KM, 40.000 KM UND 80.000 KM...
  • Seite 99 Kühlflüssigkeitsstand - Kontrolle Bremsflüssigkeitsstand - Kontrolle Motoröl - Wechseln Bremsbeläge - Zustand und Abnutzung prüfen Laufschuhe/ Variatorrollen - Wechseln Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt Hinterradgetriebeöl - Wechseln Radaufhängung/ Federung - Kontrolle Lenkung - Kontrolle Seilzug Bremssattel Federungs-Verriegelungssystem - Einstellung 30.000 KM Sicherheits-Anzugsmomente - Kontrolle Gaszug - Einstellung...
  • Seite 100 Bremsbeläge - Zustand und Abnutzung prüfen Laufschuhe/ Variatorrollen - Wechseln Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt Radaufhängung/ Federung - Kontrolle Lenkung - Kontrolle Seilzug Bremssattel Federungs-Verriegelungssystem - Einstellung 60.000 KM Zündkerze - Wechseln Gaszug - Einstellung Luftfilter - Reinigung Motorölfilter - Wechseln Ventilspiel - Kontrolle...
  • Seite 101 Probefahrt und Bremsprüfung - Probefahrt Radaufhängung/ Federung - Kontrolle Lenkung - Kontrolle Seilzug Bremssattel Federungs-Verriegelungssystem - Einstellung TABELLE EMPFOHLENE PRODUKTE Produkt Beschreibung Angaben AGIP ROTRA 80W-90 Hinterradgetriebeöl Öl SAE 80W/90 mit besseren Eigenschaften als API GL3 AGIP CITY HI TEC 4T Schmieröl für Bowdenzüge (Gasgriff) Öl für 4-Taktmotoren AGIP FILTER OIL...
  • Seite 103 INHALTSVERZEICHNIS Batterie: 63 Motoröl: 52 Zündkerze: 57 Blinker: 73 Zündschloss: 14 Bordwerkzeug: 89 Bremsflüssigkeit: 61 Reifen: 56, 78 Reifendruck: 35 Rückspiegel: 76 Cockpit: 9 Sicherungen: 64 Display: 13 Sitzbank: 28 Starten: 39 Ständer: 42 Fahrgestell- und Motornummer: 29 Uhr: 12 Luftfilter: 58 Wartung: 51...
  • Seite 104 Teilen, Ersatzteilen und Zubehör zur Funktionsverbesserung oder aus Konstruktions- oder Handelsgründen vorzunehmen, ohne sich dabei zu verpflichten umgehend diese Veröffentlichung auf den neuesten Stand zu bringen. Nicht alle der in der vorliegenden Veröffentlichung aufgeführten Versionen sind in allen Ländern erhältlich. Die Verfügbarkeit der einzelnen Modelle muss beim offiziellen Piaggio-Verkaufsnetz überprüft werden.
