Mechanische Installation
3. Durchgangsbohrungen des Magnetteils komplett mit Gewinde der Anschraubbohrungen ausrichten.

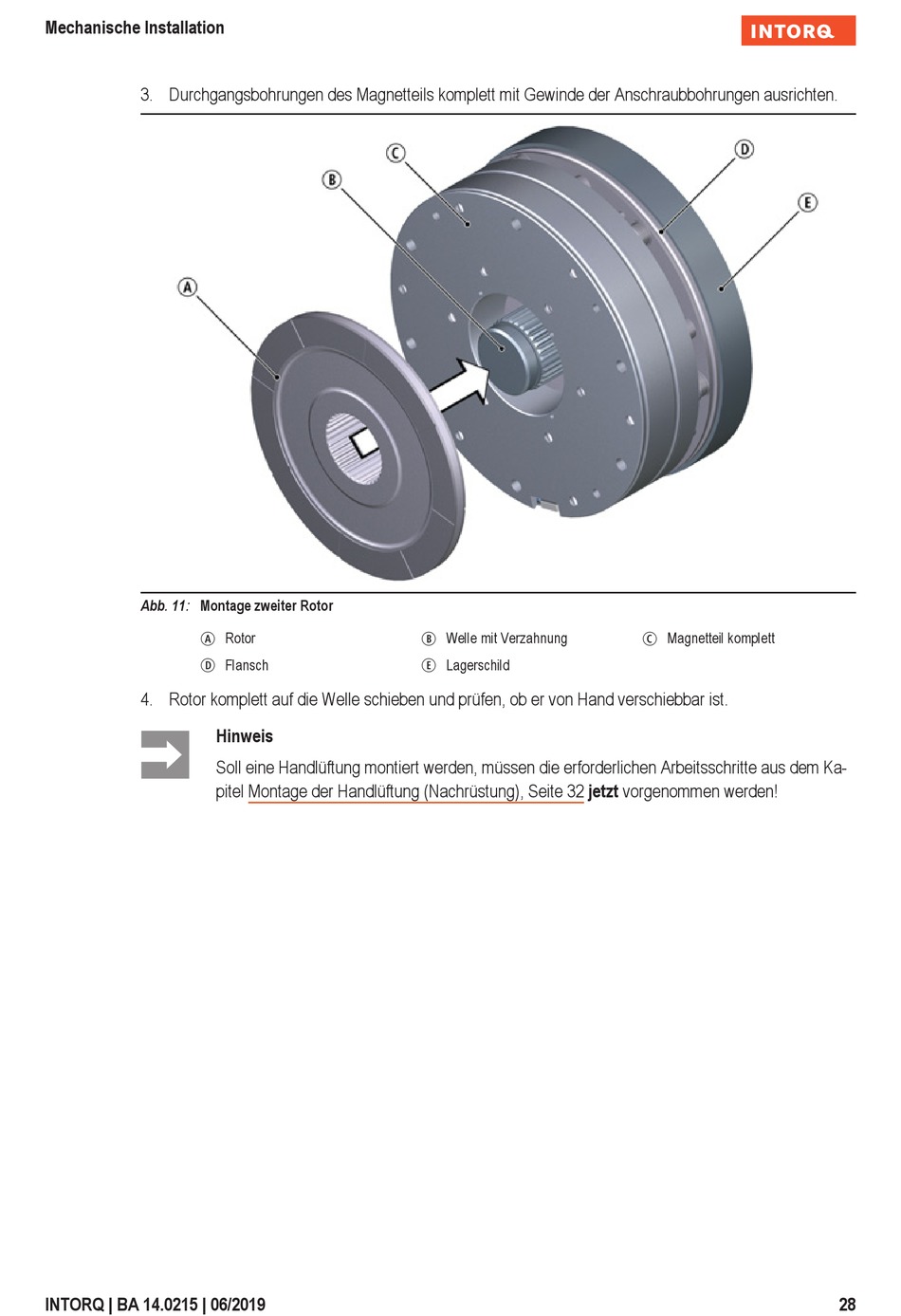

Abb. 11: Montage zweiter Rotor
A
D
4. Rotor komplett auf die Welle schieben und prüfen, ob er von Hand verschiebbar ist.
INTORQ | BA 14.0215 | 06/2019
Rotor
Flansch
Hinweis
Soll eine Handlüftung montiert werden, müssen die erforderlichen Arbeitsschritte aus dem Ka-
pitel Montage der Handlüftung (Nachrüstung), Seite 32 jetzt vorgenommen werden!
B
Welle mit Verzahnung
E
Lagerschild
C
Magnetteil komplett
28
