Mechanische Installation

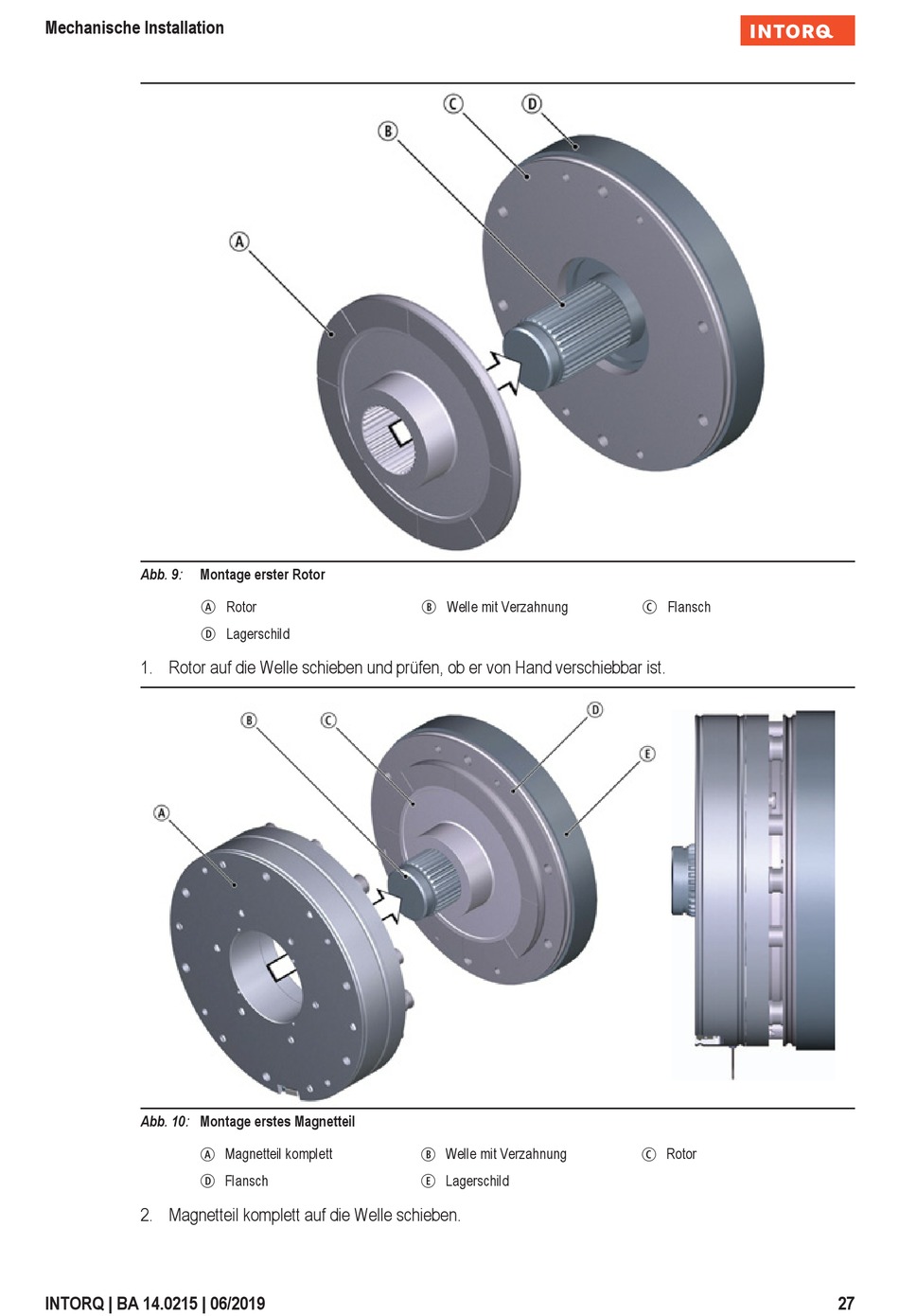

Abb. 9:
Montage erster Rotor
A
D
1. Rotor auf die Welle schieben und prüfen, ob er von Hand verschiebbar ist.
Abb. 10: Montage erstes Magnetteil
A
D
2. Magnetteil komplett auf die Welle schieben.
INTORQ | BA 14.0215 | 06/2019
Rotor
Lagerschild
Magnetteil komplett
Flansch
B
Welle mit Verzahnung
B
Welle mit Verzahnung
E
Lagerschild
C
Flansch
C
Rotor
27
