EZ-TOC II Analysator CA52TOC
Endress+Hauser

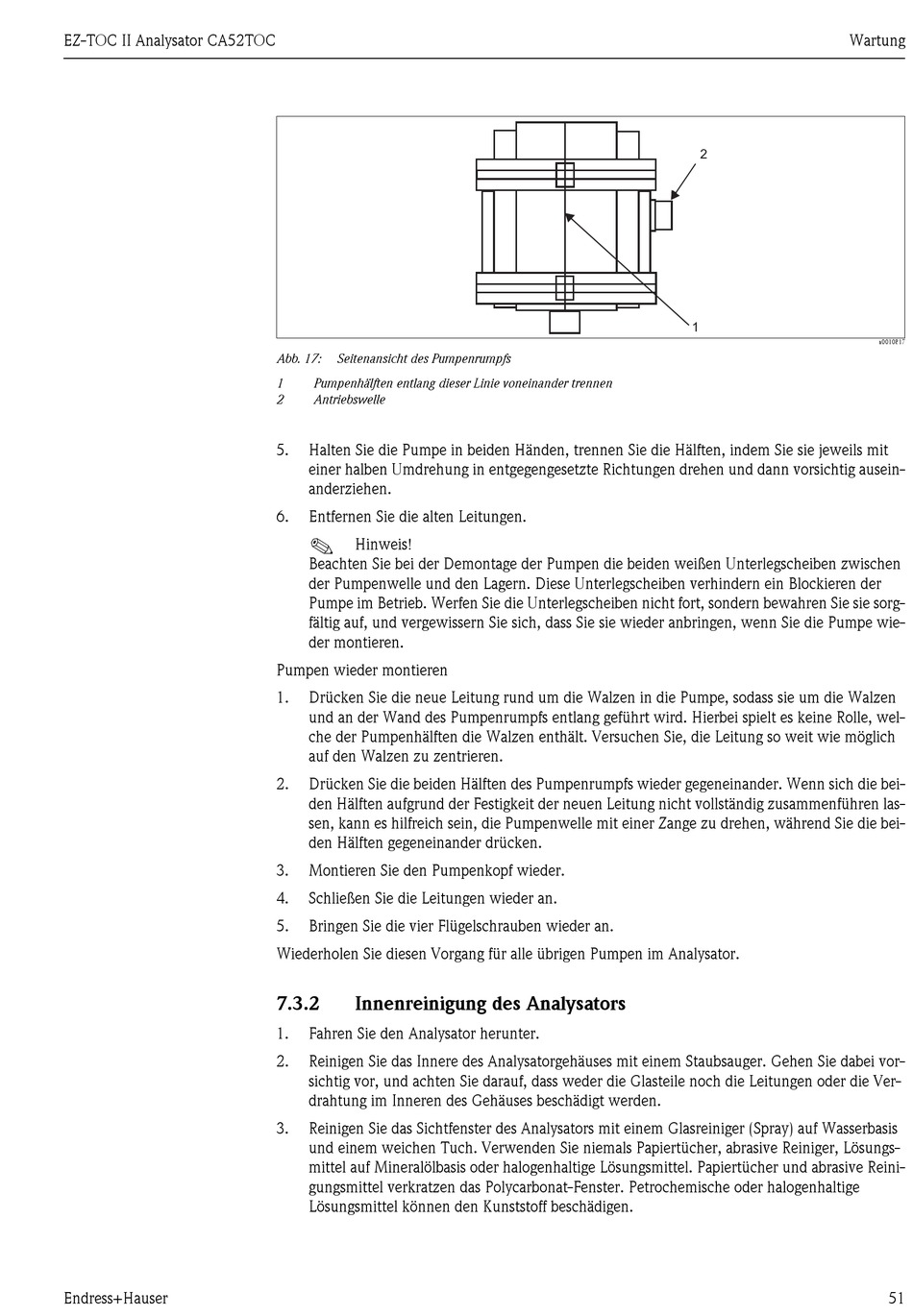

Abb. 17:
Seitenansicht des Pumpenrumpfs
1
Pumpenhälften entlang dieser Linie voneinander trennen
2
Antriebswelle
5.
Halten Sie die Pumpe in beiden Händen, trennen Sie die Hälften, indem Sie sie jeweils mit
einer halben Umdrehung in entgegengesetzte Richtungen drehen und dann vorsichtig ausein-
anderziehen.
6.
Entfernen Sie die alten Leitungen.
!
Hinweis!
Beachten Sie bei der Demontage der Pumpen die beiden weißen Unterlegscheiben zwischen
der Pumpenwelle und den Lagern. Diese Unterlegscheiben verhindern ein Blockieren der
Pumpe im Betrieb. Werfen Sie die Unterlegscheiben nicht fort, sondern bewahren Sie sie sorg-
fältig auf, und vergewissern Sie sich, dass Sie sie wieder anbringen, wenn Sie die Pumpe wie-
der montieren.
Pumpen wieder montieren
1.
Drücken Sie die neue Leitung rund um die Walzen in die Pumpe, sodass sie um die Walzen
und an der Wand des Pumpenrumpfs entlang geführt wird. Hierbei spielt es keine Rolle, wel-
che der Pumpenhälften die Walzen enthält. Versuchen Sie, die Leitung so weit wie möglich
auf den Walzen zu zentrieren.
2.
Drücken Sie die beiden Hälften des Pumpenrumpfs wieder gegeneinander. Wenn sich die bei-
den Hälften aufgrund der Festigkeit der neuen Leitung nicht vollständig zusammenführen las-
sen, kann es hilfreich sein, die Pumpenwelle mit einer Zange zu drehen, während Sie die bei-
den Hälften gegeneinander drücken.
3.
Montieren Sie den Pumpenkopf wieder.
4.
Schließen Sie die Leitungen wieder an.
5.
Bringen Sie die vier Flügelschrauben wieder an.
Wiederholen Sie diesen Vorgang für alle übrigen Pumpen im Analysator.
7.3.2
Innenreinigung des Analysators
1.
Fahren Sie den Analysator herunter.
2.
Reinigen Sie das Innere des Analysatorgehäuses mit einem Staubsauger. Gehen Sie dabei vor-
sichtig vor, und achten Sie darauf, dass weder die Glasteile noch die Leitungen oder die Ver-
drahtung im Inneren des Gehäuses beschädigt werden.
3.
Reinigen Sie das Sichtfenster des Analysators mit einem Glasreiniger (Spray) auf Wasserbasis
und einem weichen Tuch. Verwenden Sie niemals Papiertücher, abrasive Reiniger, Lösungs-
mittel auf Mineralölbasis oder halogenhaltige Lösungsmittel. Papiertücher und abrasive Reini-
gungsmittel verkratzen das Polycarbonat-Fenster. Petrochemische oder halogenhaltige
Lösungsmittel können den Kunststoff beschädigen.
Wartung
2
1
a0010817
51
