Wartung
"
52

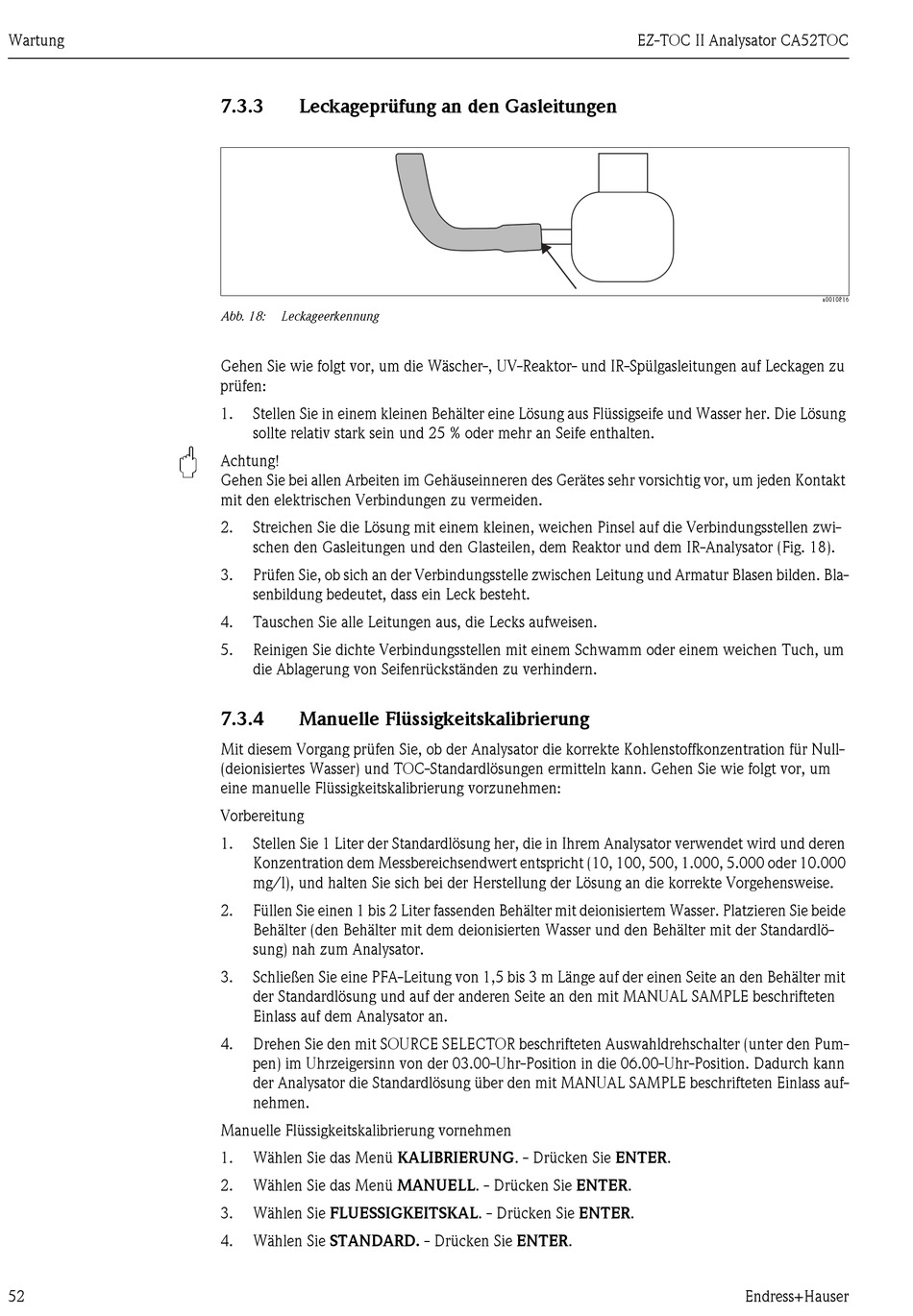

7.3.3
Leckageprüfung an den Gasleitungen
Abb. 18:
Leckageerkennung
Gehen Sie wie folgt vor, um die Wäscher-, UV-Reaktor- und IR-Spülgasleitungen auf Leckagen zu
prüfen:
1.
Stellen Sie in einem kleinen Behälter eine Lösung aus Flüssigseife und Wasser her. Die Lösung
sollte relativ stark sein und 25 % oder mehr an Seife enthalten.
Achtung!
Gehen Sie bei allen Arbeiten im Gehäuseinneren des Gerätes sehr vorsichtig vor, um jeden Kontakt
mit den elektrischen Verbindungen zu vermeiden.
2.
Streichen Sie die Lösung mit einem kleinen, weichen Pinsel auf die Verbindungsstellen zwi-
schen den Gasleitungen und den Glasteilen, dem Reaktor und dem IR-Analysator (Fig. 18).
3.
Prüfen Sie, ob sich an der Verbindungsstelle zwischen Leitung und Armatur Blasen bilden. Bla-
senbildung bedeutet, dass ein Leck besteht.
4.
Tauschen Sie alle Leitungen aus, die Lecks aufweisen.
5.
Reinigen Sie dichte Verbindungsstellen mit einem Schwamm oder einem weichen Tuch, um
die Ablagerung von Seifenrückständen zu verhindern.
7.3.4
Manuelle Flüssigkeitskalibrierung
Mit diesem Vorgang prüfen Sie, ob der Analysator die korrekte Kohlenstoffkonzentration für Null-
(deionisiertes Wasser) und TOC-Standardlösungen ermitteln kann. Gehen Sie wie folgt vor, um
eine manuelle Flüssigkeitskalibrierung vorzunehmen:
Vorbereitung
1.
Stellen Sie 1 Liter der Standardlösung her, die in Ihrem Analysator verwendet wird und deren
Konzentration dem Messbereichsendwert entspricht (10, 100, 500, 1.000, 5.000 oder 10.000
mg/l), und halten Sie sich bei der Herstellung der Lösung an die korrekte Vorgehensweise.
2.
Füllen Sie einen 1 bis 2 Liter fassenden Behälter mit deionisiertem Wasser. Platzieren Sie beide
Behälter (den Behälter mit dem deionisierten Wasser und den Behälter mit der Standardlö-
sung) nah zum Analysator.
3.
Schließen Sie eine PFA-Leitung von 1,5 bis 3 m Länge auf der einen Seite an den Behälter mit
der Standardlösung und auf der anderen Seite an den mit MANUAL SAMPLE beschrifteten
Einlass auf dem Analysator an.
4.
Drehen Sie den mit SOURCE SELECTOR beschrifteten Auswahldrehschalter (unter den Pum-
pen) im Uhrzeigersinn von der 03.00-Uhr-Position in die 06.00-Uhr-Position. Dadurch kann
der Analysator die Standardlösung über den mit MANUAL SAMPLE beschrifteten Einlass auf-
nehmen.
Manuelle Flüssigkeitskalibrierung vornehmen
1.
Wählen Sie das Menü KALIBRIERUNG. - Drücken Sie ENTER.
2.
Wählen Sie das Menü MANUELL. - Drücken Sie ENTER.
3.
Wählen Sie FLUESSIGKEITSKAL. - Drücken Sie ENTER.
4.
Wählen Sie STANDARD. - Drücken Sie ENTER.
EZ-TOC II Analysator CA52TOC
Endress+Hauser
a0010816
