EZ-TOC II Analysator CA52TOC
Endress+Hauser

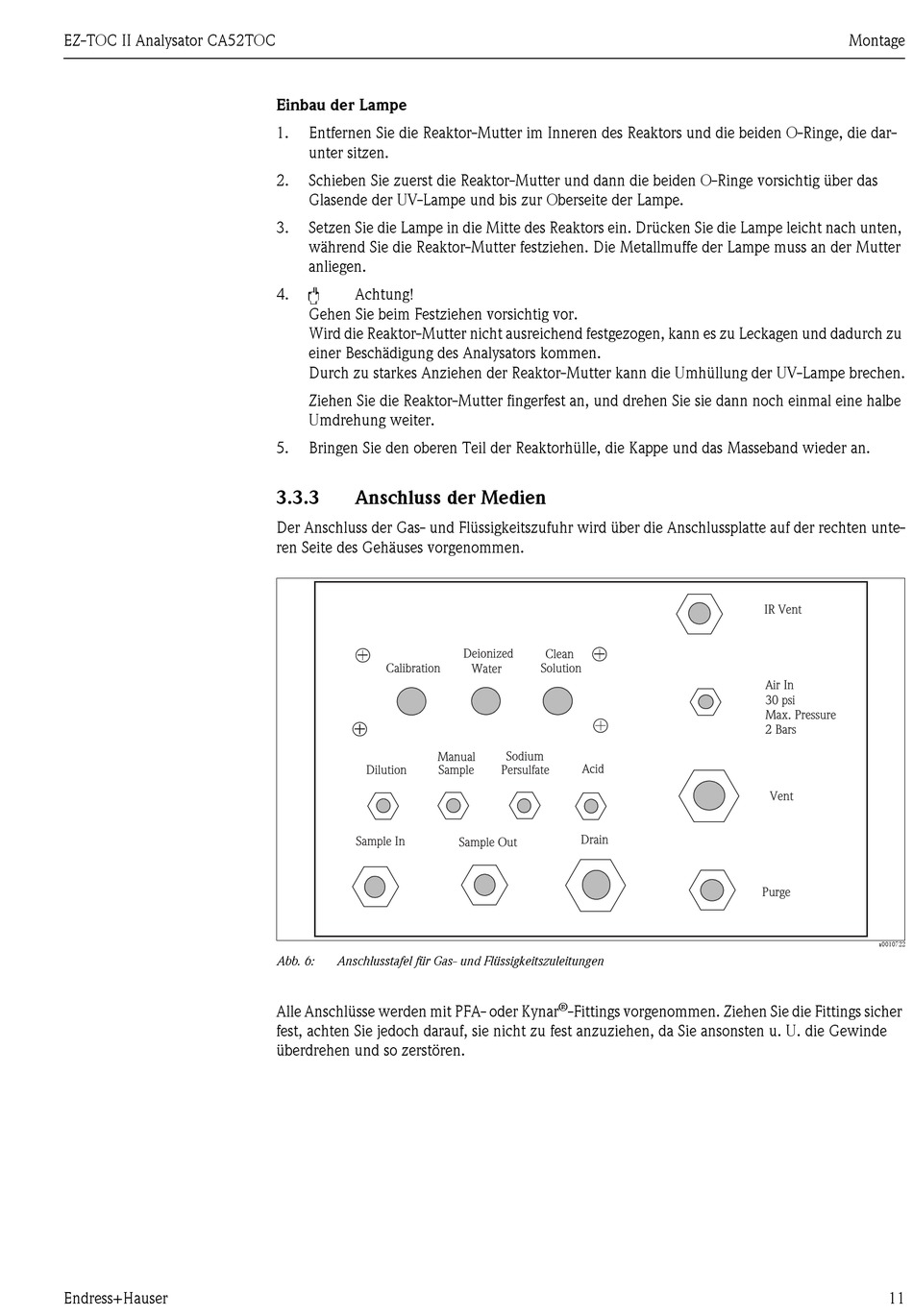

Einbau der Lampe
1.
Entfernen Sie die Reaktor-Mutter im Inneren des Reaktors und die beiden O-Ringe, die dar-
unter sitzen.
2.
Schieben Sie zuerst die Reaktor-Mutter und dann die beiden O-Ringe vorsichtig über das
Glasende der UV-Lampe und bis zur Oberseite der Lampe.
3.
Setzen Sie die Lampe in die Mitte des Reaktors ein. Drücken Sie die Lampe leicht nach unten,
während Sie die Reaktor-Mutter festziehen. Die Metallmuffe der Lampe muss an der Mutter
anliegen.
"
4.
Achtung!
Gehen Sie beim Festziehen vorsichtig vor.
Wird die Reaktor-Mutter nicht ausreichend festgezogen, kann es zu Leckagen und dadurch zu
einer Beschädigung des Analysators kommen.
Durch zu starkes Anziehen der Reaktor-Mutter kann die Umhüllung der UV-Lampe brechen.
Ziehen Sie die Reaktor-Mutter fingerfest an, und drehen Sie sie dann noch einmal eine halbe
Umdrehung weiter.
5.
Bringen Sie den oberen Teil der Reaktorhülle, die Kappe und das Masseband wieder an.
3.3.3
Anschluss der Medien
Der Anschluss der Gas- und Flüssigkeitszufuhr wird über die Anschlussplatte auf der rechten unte-
ren Seite des Gehäuses vorgenommen.
Calibration
Manual
Sample
Dilution
Sample In
Abb. 6:
Anschlusstafel für Gas- und Flüssigkeitszuleitungen
Alle Anschlüsse werden mit PFA- oder Kynar
fest, achten Sie jedoch darauf, sie nicht zu fest anzuziehen, da Sie ansonsten u. U. die Gewinde
überdrehen und so zerstören.
Deionized
Clean
Water
Solution
Sodium
Acid
Persulfate
Drain
Sample Out
®
-Fittings vorgenommen. Ziehen Sie die Fittings sicher
Montage
IR Vent
Air In
30 psi
Max. Pressure
2 Bars
Vent
Purge
a0010722
11
