Allgemeine Hinweise Zur Teach-Programmierung - Banner Q5X Kurzanleitung

Kanal 2
Oberes Menü
Ausgang CH2
TEACH-Auswahl CH2
Adaptives Tracking CH2*
Messbereichsgröße CH2 **
Ausgangs-Timing-Verzögerungen CH2
Verzögerungszeitgeber CH2 ***
Verfügbar, wenn
eingestellt
auf
Verfügbar, wenn
eingestellt auf
verfügbar, wenn
eingestellt auf
oder
Hysterese CH2
Versatz CH2 ****
Setup beenden

Allgemeine Hinweise zur TEACH-Programmierung

Programmieren Sie den Q5X-Sensor unter Beachtung der folgenden Anweisungen. Die Anweisungen auf der Sensoranzeige richten sich je-
weils nach der Art der ausgewählten TEACH-Programmierung. Die Zweipunkt-TEACH-Programmierung ist der Standard-TEACH-Program-
miermodus.
1. Drücken Sie länger als 2 Sekunden TEACH, um den ausgewählten TEACH-Modus zu starten.
8

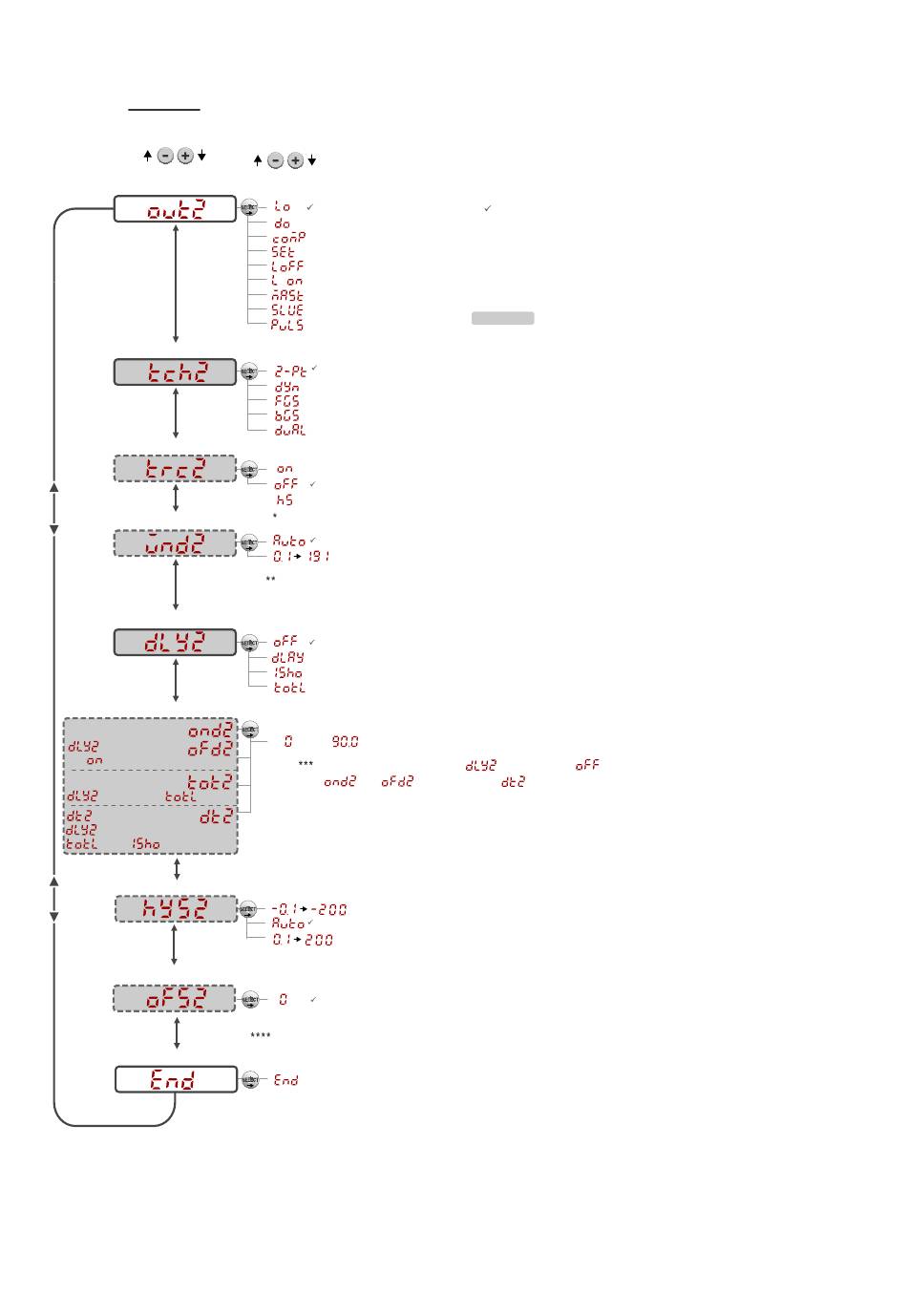

Abbildung 18. Sensormenü-Übersicht – Kanal 2
Untermenü
Hellschaltung
Dunkelschaltung
Antivalent zu Ausgang 1
Einstellung: Externer TEACH-Eingang
Laser aus, wenn in den H-Zustand gesetzt
Laser ein, wenn in den H-Zustand gesetzt
Master
Slave
Impuls
Statische Zweipunkt-TEACH-Programmierung
Dynamische TEACH-Programmierung
Vordergrundausblendung
Hintergrundausblendung
Dual-Modus
ein: Adaptives Tracking ein
aus: Adaptives Tracking aus
Adaptives Tracking mit hoher Ansprechgeschwindigkeit an
Das Menü „Adaptives Tracking" ist verfügbar, wenn der Dual-Modus für Teach CH2 eingestellt ist.
Automatisch
0,1 cm bis 191 cm (2000-mm-Modelle); 2 cm bis 497 cm (5000-mm-Modelle)
Das Menü „Messbereichsgröße" ist verfügbar, wenn für Teach CH2 die Option FGS eingestellt ist.
Aus: Keine Verzögerungen aktiviert
Ein: Verzögerte Ein- und/oder Ausschaltung aktivieren (Wert im Menü für den Verzögerungszeitgeber festlegen)
1 Impuls, feste Ausgangsimpulsdauer
Insgesamt
ms an Bereich in Sekunden, Wert für Verzögerungszeitgeber festlegen (Sekunden haben Dezimalzeichen)
Menü nicht vorhanden, wenn
( und Standardwert 0,
dt1-Bereich: 1 ms bis 90 s oder 10 ms bis 90 s, je nach Einstellung der Ansprechgeschwindigkeit
Einstellung auf -0,1 bis -200 cm (2000-mm-Modelle); -0,1 bis -500 cm (5000-mm-Modelle)
Sensor steuert Hysterese abhängig vom Abstandswert
Einstellung auf 0,1 bis 200 cm (2000-mm-Modelle); 0,1 bis 500 cm (5000-mm-Modelle)
Das Hysterese-Menü ist verfügbar, wenn Teach CH2 auf Zweipunkt statisch,
dynamisch oder BGS eingestellt ist
Eingestellter Wert:
-191 cm bis 191 cm (2000-mm-Modelle); -497 cm bis 497 cm (5000-mm-Modelle)
Das Menü „Messbereichsgröße" ist verfügbar, wenn FGS oder BGS für Teach CH2 eingestellt ist.
Beenden: Setup beenden
www.bannerengineering.com - Tel: +1-763-544-3164
Q5X Laser-Messsensor mit Hintergrundausblendung
( Standardeinstellung)
Die Menüelemente sind nur verfügbar, wenn
=
für „out2" LO oder DO eingestellt ist.
eingestellt auf
Standardwert 10)
