Q5X Laser-Messsensor mit Hintergrundausblendung
Kanal 1
Oberes Menü
Untermenü
Ausgang CH1
TEACH-Auswahl CH1
Adaptives Tracking CH1*
Das Menü „Adaptives Tracking" ist verfügbar, wenn der Dual-Modus für Teach CH1 eingestellt ist.
Messbereichsgröße CH1 **
Das Menü „Messbereichsgröße" ist verfügbar, wenn FGS für Teach CH1 eingestellt ist.
Ansprechgeschwindigkeiten (ms)
Ansprechgeschwindigkeit CH1 und CH2
2000 mm
Funktionsreserve und Empfindlichkeit CH1 und CH2
2000 mm 5000 mm
Ausgangs-Timing-Verzögerungen CH1
Verzögerungszeitgeber CH1 ***
Verfügbar, wenn
ms
eingestellt auf
Verfügbar, wenn
eingestellt auf
verfügbar, wenn
eingestellt auf
oder
Hysterese CH1
Das Hysterese-Menü ist verfügbar, wenn Teach CH1
auf Zwei-Punkt statisch, dynamisch oder BGS eingestellt ist
P/N 208795 Rev. C

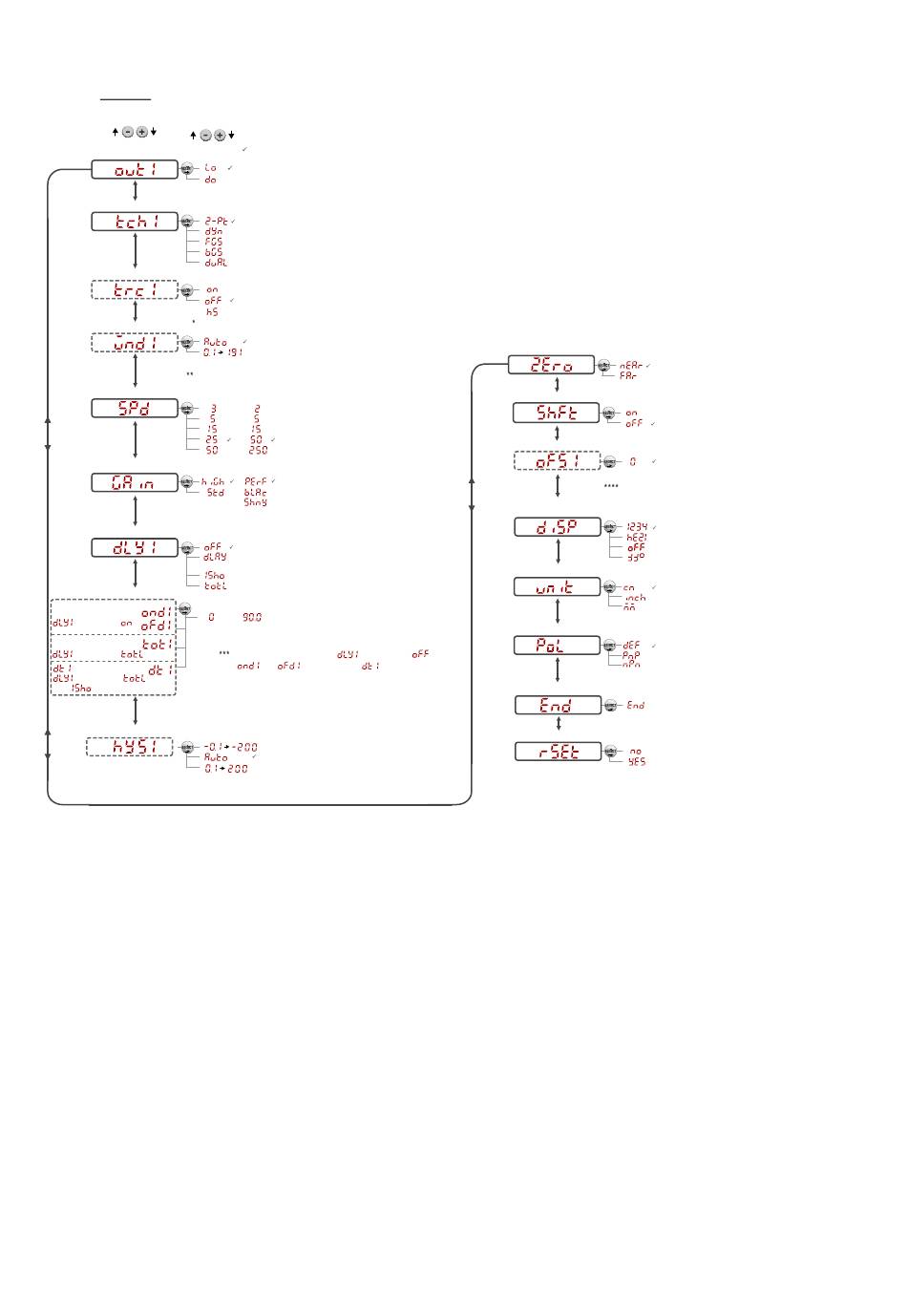

Abbildung 17. Sensormenü-Übersicht – Kanal 1
( Standardeinstellung)
Hellschaltung
Dunkelschaltung
Statische Zweipunkt-TEACH-Programmierung
Dynamische TEACH-Programmierung
Vordergrundausblendung
Hintergrundausblendung
Dual-Modus
ein: Adaptives Tracking ein
aus: Adaptives Tracking aus
Adaptives Tracking mit hoher Ansprechgeschwindigkeit an
Automatisch
0,1 cm bis 191 cm bei 2000-mm-Modellen
2 cm bis 497 cm bei 5000-mm-Modellen
5000 mm
Aus: Keine Verzögerungen aktiviert
Ein: Verzögerte Ein- und/oder Ausschaltung aktivieren
(Wert im Menü für den Verzögerungszeitgeber festlegen)
1 Impuls, feste Ausgangsimpulsdauer
Summenberechnung
an Bereich in Sekunden, Wert für Verzögerungszeitgeber
festlegen (Sekunden haben Dezimalzeichen)
Menü nicht vorhanden, wenn eingestellt auf
( und Standardwert 0, Standardwert 10)
dt1-Bereich: 1 ms bis 90 s oder 10 ms bis 90 s,
abhängig von der Einstellung der Ansprechgeschwindigkeit
Einstellung auf -0,1 bis -200 cm (2000 mm); -0,1 bis -500 cm (5000mm)
Sensor steuert Hysterese abhängig vom Abstandswert
Einstellung auf 0,1 bis 200 cm (2000 mm); 0,1 bis 500 cm (5000mm)
www.bannerengineering.com - Tel: +1-763-544-3164
Standort mit Nullreferenz für CH1 und CH2 auswählen
nah: Anzeigewert null auf die Gehäusevorderseite einstellen
Fern: Angezeigten Wert 0 auf maximalen Erfassungsbereich einstellen.
Nullreferenz verschieben nach TEACH-Programmierung für CH1 und CH2
Versatz CH1 ****
Das Menü „Messbereichsgröße" ist verfügbar, wenn FGS oder BGS für
Teach CH1 eingestellt ist.
Displayanzeige CH1 und CH2
Entfernungseinheit CH1 und CH2
Polarität Ausgangstyp
Setup beenden
Wiederherstellung der Werkseinstellungen CH1 und CH2
Ein: Nullpunkt nach jeder Programmierung bewegen.
aus: Nullpunkt liegt entweder an der Gehäusevorderseite oder
maximaler Erfassungsbereich
Eingestellter Wert:
-191 cm bis 191 cm bei 2000-mm-Modellen
-497 cm bis 497 cm bei 5000-mm-Modellen
Display ein
Display ein, invertiert
Display aus (Wechsel in den Ruhezustand nach 60 Sekunden)
Display aus, invertiert (Wechsel in den Ruhezustand nach 60
Sekunden)
Zentimeter (mit Dezimalpunkt bei < 100 cm)
Zoll (mit Dezimalpunkt bei < 40 Zoll)
Millimeter
IO-Link auf Pin 4, PNP auf Pin 2
Fester PNP auf Pins 2, 4
Fester NPN auf Pins 2, 4
Beenden: Setup beenden
Nein: Werkseinstellungen nicht wiederherstellen
Ja: Werkseinstellungen wiederherstellen
