Spezifikationen

Lichtstrahl
Sichtbar rote Lasermodelle der Klasse 2, 650 nm
Betriebsspannung (Vcc)
10 bis 30 V DC (Netzteil der Klasse 2) (max. 10 % Restwelligkeit innerhalb der
Grenzen)
Versorgungsschutzschaltung
Schutz gegen Verpolung und Überspannung
Energie- und Stromverbrauch, außer Last
2000-mm-Modell: < 1 W
5000-mm-Modell: < 1,4 W
Erfassungsbereich
2000-mm-Modell: 95 mm bis 2000 mm (3,74 Zoll bis 78,74 Zoll)
5000-mm-Modell: 50 mm bis 5000 mm (2 Zoll bis 16,4 Fuß)
Ausgangskonfiguration
Kanal 1: IO-Link, Push/Pull-Ausgang, konfigurierbarer PNP- oder NPN-Ausgang
Kanal 2: Externer Multifunktionsein-/-ausgang, konfigurierbar PNP oder NPN oder
pulsfrequenzmodulierter Ausgang
Ausgangsleistung (Nennwert)
Nennstrom: maximal 50 mA
Spezifikationen des schwarzen Leiters gemäß Konfiguration
Ausgang ein:
IO-Link, Push/Pull
Ausgang aus:
Ausgang ein:
pnp
Ausgang aus:
Ausgang ein:
npn
Ausgang aus:
Spezifikationen des weißen Leiters gemäß Konfiguration
Ausgang ein:
pnp
Ausgang aus:
Ausgang ein:
npn
Ausgang aus:
Externer Programmiereingang
Zulässiger Eingangsspannungsbereich: 0 bis VVersorgung
High aktiv (internes schwaches Pull-down): High-Zustand > (Vversorgung − 2,25 V)
bei maximal 2 mA
Low aktiv (internes schwaches Pull-up): Low-Zustand < 2,25 V bei maximal 2 mA

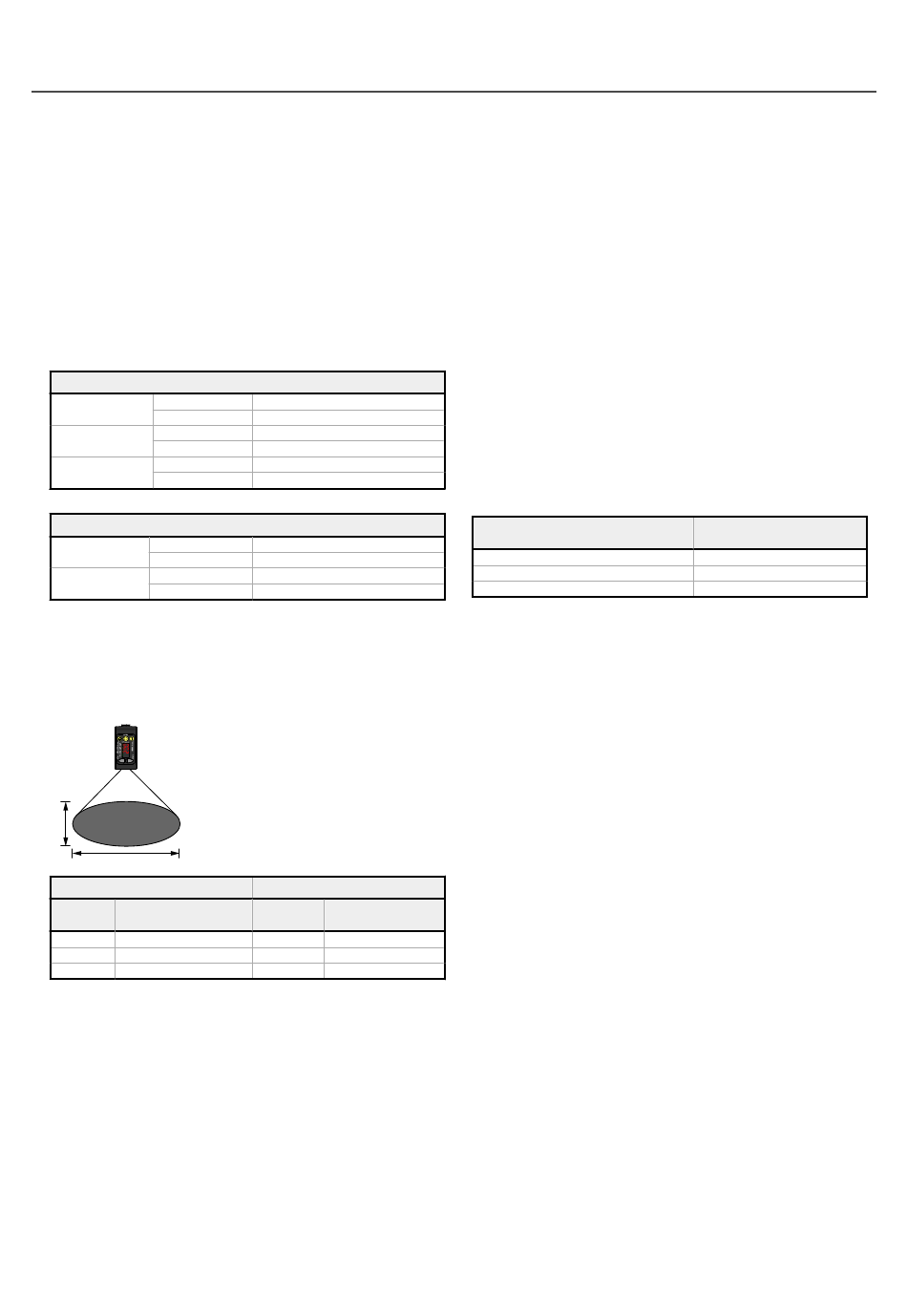

Strahlpunktgröße
Lichtstrahl
y
quer-
schnitt
x
2000-mm-Modelle
Abstand Größe (x × y) (mm)
(mm)
100 2.6 × 1.5
1000 4.2 × 2.5
2000 6 × 3.6
Die Strahlpunktgröße wird als das 1,6-Fache des gemessenen D4σ-Werts berech-
net.
10
≥ VVersorgung − 2,5 V
≤ 2.5 V
≥ VVersorgung − 2,5 V
≤ 1V (Lasten ≤ 1 MegΩ)
≥ Vversorgung − 2,5 V (Lasten ≤ 50 kΩ)
≤ 2.5 V
≥ VVersorgung − 2,5 V
≤ 2,5 V (Lasten ≤ 70 kΩ)
≥ Vversorgung − 2,5 V (Lasten ≤ 70 kΩ)
≤ 2.5 V
5000-mm-Modelle
Abstand Größe (x × y) (mm)
(mm)
100 6 × 3
2500 6.5 × 6.5
5000 7 × 11
www.bannerengineering.com - Tel: +1-763-544-3164
Q5X Laser-Messsensor mit Hintergrundausblendung
Hauptstrahlrichtung
2000-mm-Modell: ± 43 mm bei 2000 mm
5000-mm-Modell: ± 86 mm bei 5000 mm
Ansprechgeschwindigkeit
2000-mm-Modell: Vom Benutzer wählbar 3, 5, 15, 25 oder 50 ms
5000-mm-Modell: Vom Benutzer wählbar 2, 5, 15, 50 oder 250 ms
Einschaltverzögerung
< 2,5 s
Maximales Drehmoment
Seitenmontage:1 Nm (9 in lbs)
Unempfindlichkeit gegen Umgebungslicht
2000-mm-Modell:
5000 Lux bei 1 m
2000 Lux bei 2 m
5000-mm-Modell: 5000 Lux
Verbinder
Integrierter 4-poliger M12/Euro-Schnellanschlussstecker
Bauart
Gehäuse: ABS
Linsenabdeckung: PMMA (Acryl)
Lichtleiter und Anzeigefenster: Polycarbonat
Temperatureinfluss (typisch) für 2000-mm-Modelle
< 0,5 mm/°C bei < 500 mm
< 1,0 mm/°C bei < 1000 mm
< 2,0 mm/°C bei < 2000 mm
Temperatureinfluss (typisch) für 5000-mm-Modelle
< 0,5 mm/°C für bis zu 3000 mm
< 0,75 mm/°C für bis zu 5000 mm
Wiederholgenauigkeit des Schaltausgangsabstands
Abstand (mm)
95 bis 300
300 bis 1000
1000 bis 2000
Zur Wiederholgenauigkeit der 5000-mm-Modelle siehe die Tabellen.
IO-Link-Schnittstelle
Unterstützung des Smart-Sensorprofils: Ja
Baud-Rate: 38400 bps
Datenverarbeitungsbreiten: 16 Bit
IODD-Dateien: Enthalten alle Programmieroptionen des Displays sowie weitere
Funktionen.
Anwendungshinweis
Um eine optimale Leistung zu erzielen, lassen Sie dem Sensor bei den 2000-mm-
Modellen 10 Minuten und bei den 5000-mm-Modellen 20 Minuten Zeit zum Auf-
wärmen.
Schutzart
IP67 nach IEC nach IEC60529
Vibrationsfestigkeit
MIL-STD-202G, Methode 201A (Vibrationsfestigkeit: 10 bis 55 Hz, 0,06 Zoll (1,52
mm) Doppelamplitude, je 2 Stunden entlang der x-, y- und z-Achse), bei laufendem
Gerät
Wiederholgenauigkeit (2000-mm-Mod-
elle)
± 0.5 mm
± 0.25%
± 0.5%
P/N 208795 Rev. C
