Banner Q5X Kurzanleitung Seite 3

Q5X Laser-Messsensor mit Hintergrundausblendung
Rote Laser der Klasse 2 mit einer maximalen Reichweite > 2000 mm: Referenz IEC 60825-1:2014

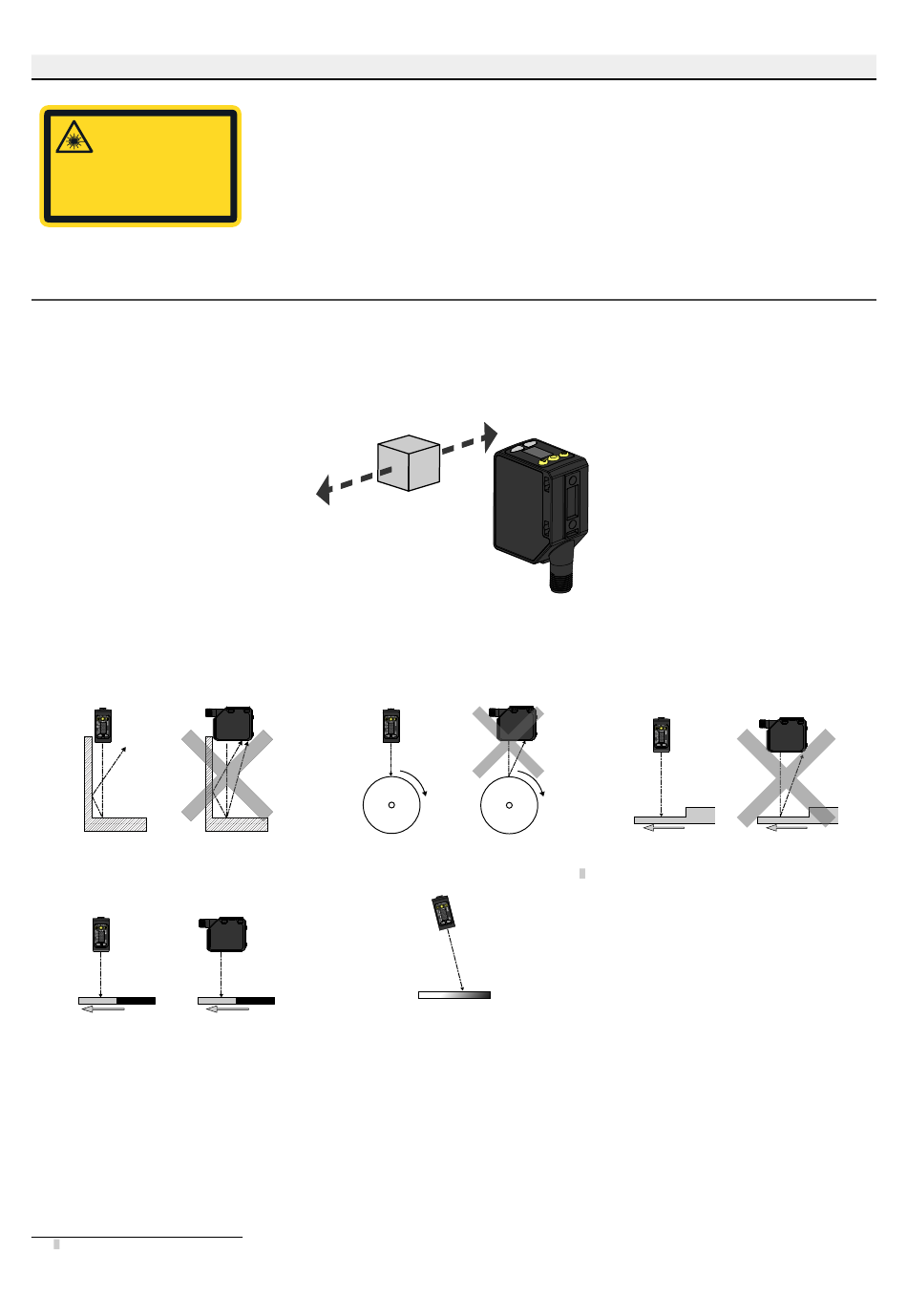

Abbildung 3. FDA (CDRH)-Warnetikett (Klasse 2)
LASER LIGHT
DO NOT STARE INTO BEAM
CLASS 2 LASER PRODUCT
IEC 60825-1:2014. Wavelength
640-670nm; 1.0mW max. Complies with
21 CFR 1040.10 and 1040.11 except for
conformance with IEC 60825-1: 2014
as described in Laser Notice
No. 56, dated May 8, 2019.
Installation
Sensorausrichtung für die Triangulationsmodelle (maximale Reichweite < 5000 mm)
Optimieren Sie die Zuverlässigkeit der Erfassung und die Leistungsfähigkeit bei minimalem Objektabstand durch die richtige Ausrichtung des
Sensors in Bezug auf das Ziel. Um eine zuverlässige Erfassung zu gewährleisten, richten Sie den Sensor in Bezug auf das zu erfassende Ziel
wie abgebildet aus.
Die folgenden Abbildungen enthalten Beispiele für die richtige und falsche Ausrichtung des Sensors auf das Ziel, da die Erfassung bei bes-
timmten Aufstellungen problematisch sein kann. Der Q5X kann in der weniger bevorzugten Ausrichtung und bei steilen Einfallswinkeln einge-
setzt werden und bietet aufgrund seiner hohen Funktionsreserve dennoch eine zuverlässige Erfassungsleistung. Den für jeden Fall erforderli-
chen Mindestobjektabstand finden Sie unter
Abbildung 5. Ausrichtung an einer Wand
Richtig Richtig
Abbildung 8. Ausrichtung nach einem Farb- oder Glan-
zunterschied
(Optimal)
Horizontale
Ausrichtung Ausrichtung
Montieren Sie das Gerät
1. Falls eine Halterung benötigt wird, montieren Sie das Gerät auf der Halterung.
2. Montieren Sie das Gerät (bzw. das Gerät mit Halterung) auf der Maschine bzw. dem Gerät am gewünschten Ort. Ziehen Sie die Mon-
tageschrauben jetzt noch nicht fest.
3. Prüfen Sie die Ausrichtung des Geräts.
4. Ziehen Sie die Montageschrauben fest, um das Gerät (bzw. das Gerät mit Halterung) in der ausgerichteten Position zu befestigen.
1
Die Anwendung der Neigung des Sensors kann die Leistung bei reflektierenden Objekten verbessern. Die Richtung und Größe der Neigung hängt von der Anwendung ab, aber eine Neigung von 15° ist oft ausrei-
chend.
P/N 208795 Rev. C
Ausgangsleistung: < 1,0 mW
Laser-Wellenlänge: 640 bis 670 nm
Impulsdauer bei Modellen < 5 m: 20 µs bis 2 ms
Impulsdauer bei Modellen ≥ 5 m: 3 µs
Abbildung 4. Optimale Ausrichtung des Ziels zum Sensor
Leistungskurven
Abbildung 6. Ausrichtung für ein bewegliches Objekt
Falsch Falsch
Richtig
Abbildung 9. Ausrichtung für stark reflektierendes Ziel
Vertikale
www.bannerengineering.com - Tel: +1-763-544-3164
auf Seite 11.
Falsch
Reflektierende
Fläche
(optional)
Abbildung 7. Ausrichtung nach einem Höhenunterschied
Richtig
1
Falsch
3
