2.

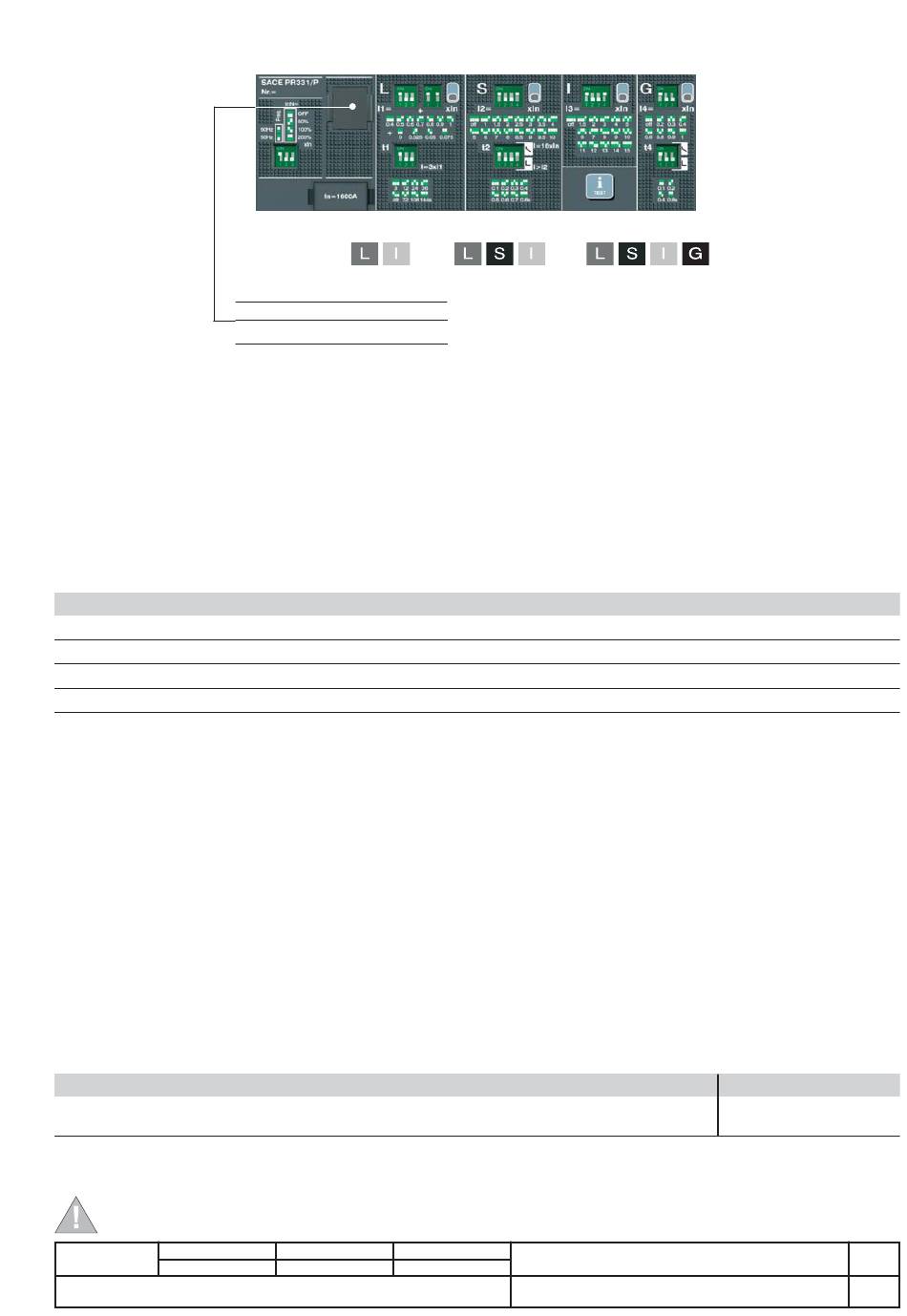

Schutzauslöser SACE PR331/P – Kennzeichnung
Die nachstehende Abbildung gibt an, welche den IEC- und UL-Normen entsprechenden Schutzauslöser PR331/P mit den verschiedenen
Schutzfunktionen und optionalen Modulen lieferbar sind:
2.1
Bezugsnorm
Der Schutzauslöser PR331/P wurde für den Betrieb in Einklang mit der folgenden internationalen Norm projektiert:
- IEC 60947-2 Niederspannungsschaltgeräte. Leistungsschalter (T7-T8, X1)
- UL489 Kompaktleistungsschalter, Kompaktschalter und Leistungsschaltergehäuse (T7-T8)
- UL 1066 Niederspannungsleistungsschalter (X1)
2.2
Spezifikationen
2.2.1
Allgemeine Informationen
Der Auslöser PR331/P ist eine leistungsfähige eigengespeiste Schutzeinheit mit Schutzfunktionen für drei- und vierpolige
Niederspannungsleistungsschalter der Baureihen Tmax T7-T8 und Emax X1. Die Benutzeroberfläche des Auslösers erlaubt ferner die Einstellung
der Parameter und das komplette Management der Voralarm- und Alarmmeldungen mit Anzeige-LEDs (Warning/Alarm) für die Schutzfunktionen
und die Eigendiagnose.
Je nach Version sind die folgenden Schutzfunktionen verfügbar:
Symbol
Schutzfunktion
L
Überlastschutz, mit stromabhängiger Langzeitverzögerung
S
Kurzschlussschutz, mit einstellbarer Verzögerung
I
Kurzschlussschutz, unverzögert
G
Erdschlussschutz, mit einstellbarer Verzögerung
Der Auslöser PR331/P kann in dreipolige Leistungsschalter, in dreipolige Leistungsschalter mit externem Neutralleiter und in vierpolige
Leistungsschalter eingebaut werden.
Zu beachten ist, dass beim PR331/P der Bezugsstrom In (durch das Bemessungsstrommodul festgelegter Bemessungsstrom) und nicht Iu
(Bemessungsdauerstrom des Leistungsschalters) ist.
Beispiel: Der Leistungsschalter X1B 800 mit Bemessungsstrommodul 400 A hat einen Iu von 800 A und einen In von 400 A.
Der Auslöser veranlasst die Ausschaltung des Leistungsschalters, in den er eingebaut ist, mit Hilfe der Ausschaltspule, die direkt auf das
mechanische Hebelsystem des Schalters wirkt.
Der Auslöser arbeitet mit Digitaltechnik und als Benutzerschnittstelle dienen DIP-Schalter. Die Schutzparameter und allgemein die Funktionsweise
des Auslösers können vollständig vom Benutzer konfiguriert werden.
2.2.2
Elektrische Eigenschaften
Bemessungsbetriebsfrequenz
Durchlassband
Scheitelfaktor
MTBF (MIL-HDBK-217E)
2.2.2.1
Eigenspeisung
Die Schutz- und Meldefunktionen funktionieren ohne externe Hilfsspannung, denn die Spannungsversorgung erfolgt über die Stromsensoren
im Leistungsschalter. Hierzu muss lediglich mindestens eine Phase den unten angegebenen Strom führen. Für weitere Funktionen und
insbesondere für die Verbindung mit den externen Einrichtungen HMI030 und PR021/K ist der Anschluss an eine externe Stromquelle möglich.
Die Eigenschaften des Sammelschienenstroms sind in der nachstehenden Tabelle angegeben:
Eigenschaften
Mindestwert des dreiphasigen Sammelschienenstroms für die Einschaltung des Relais
(Einschaltung der Betriebs-LED und vollständige Aktivität des Relais)
2.2.2.2
Hilfsstromversorgung
Die Hilfsstromversorgung erfolgt mit Hilfe einer galvanisch getrennten externen Stromversorgungseinheit.
Da eine gegen Erde isolierte Hilfsspannung erforderlich ist, müssen "galvanisch getrennte Umformer" verwendet werden,
die der Norm IEC 60950 (UL1950) oder den äquivalenten Normen IEC 60364-41 und CEI 64-8 entsprechen und einen
Gleichtakt- oder Leckstrom gemäß IEC 478/1 und CEI 22/3 von nicht mehr als 3,5 mA garantieren.
L2965
Überarb.
L3944
PR331/P
Schutzfunktionen
Verfügbare optionale Module
BT030
PR030/B
PR331/P
PR331/P
50/60 Hz ±10%
max. 3000 Hz
max. 6,3 bei 2 In
15 Jahre bei 45 °C
Gerät
Dok. Nr.
1SDH000587R0003
Einschaltung des Relais
>80 A
Emax-Tmax
Maßstab
Seite Nr.
5/59
