Messmodul PR330/V - MEASURING
4.1.1
Allgemeine Eigenschaften
Das Modul MEASURING misst und verarbeitet die Phasenspannungen. Die Messwerte werden vom Modul an den Schutzauslöser übermittelt,
dem sie als Grundlage für eine Reihe von Schutz- und Messfunktionen dienen. Das Modul verfügt über eine Betriebskontrolllampe (LED "Power")
und einen Trennschalter für die Prüfung der Durchschlagfestigkeit. Das Modul gestattet ferner die Stromversorgung des Schutzauslösers.
4.1.2
Vorderansicht

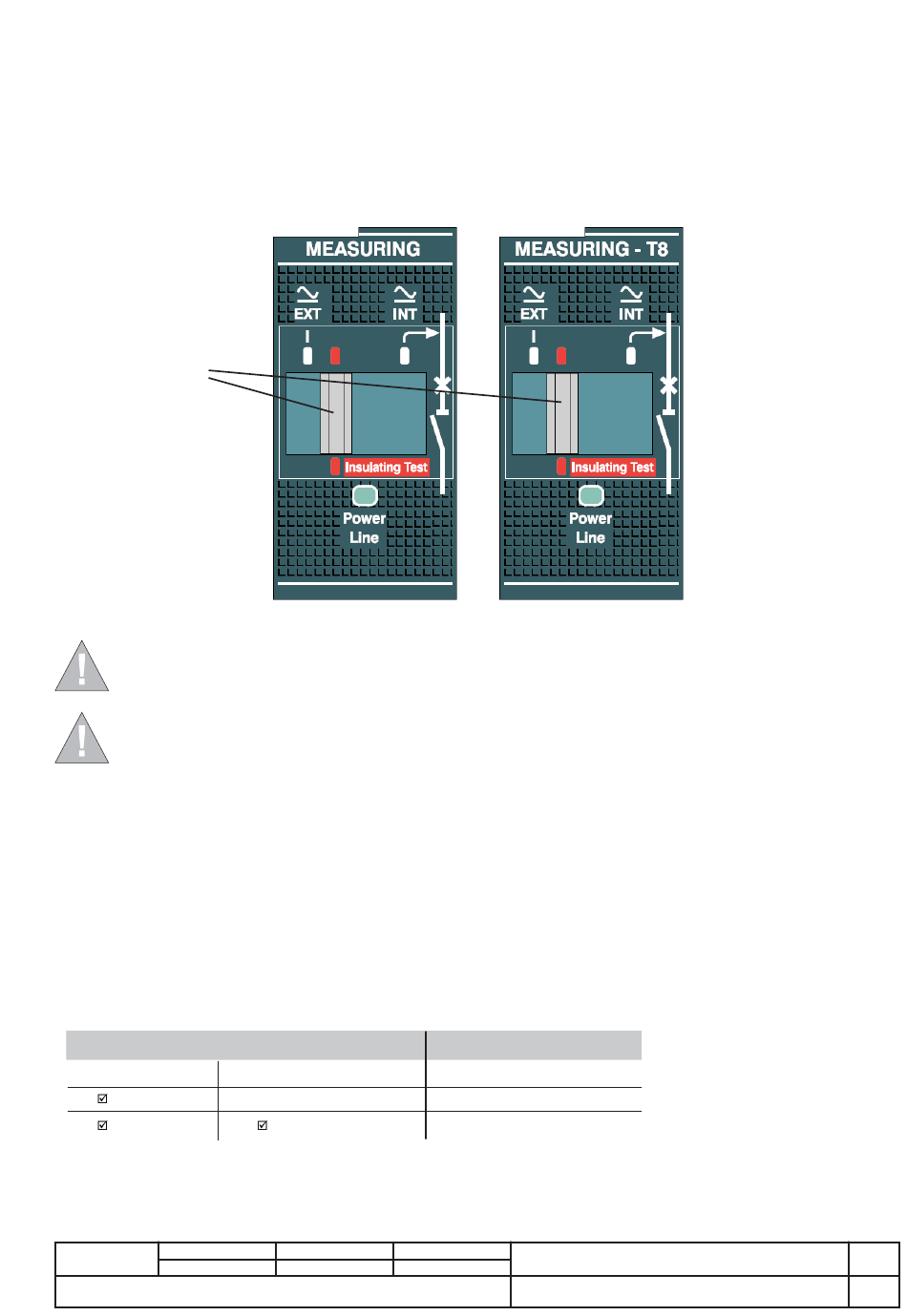

- Betriebs-LED "Power line" (eingeschaltet bei Vorliegen
der Sammelschienenspannung, siehe 4.1.4).
- Trennschalter
Trennschalter
Vor Ausführung der Prüfung der Durchschlagfestigkeit muss man den Trennschalter in die Prüfstellung bringen, indem
man den Wahlschalter auf "Insulating test" schaltet.
Da alle Spannungsschutzfunktionen deaktiviert sind, wenn sich der Trennschalter in der Prüfstellung befindet, muss man
ihn nach Ausführung der Durchschlagfestigkeitsprüfung wieder in die gewünschte Stellung schalten, die von der
gewählten anlagentechnischen Lösung abhängt (Spannungswandler intern oder extern angeschlossen).
Durchschlagfestigkeitsprüfungen der Sekundärleitungen des ggf. angeschlossenen Spannungswandlers sind nicht erlaubt.
Nach Abschluss des Vorgangs sicherstellen, dass die LED "Power line" eingeschaltet ist.
4.1.3
Mit dem Modul ausgestattete Auslöser
- serienmäßig beim PR333/P
- optional beim PR332/P.
4.1.4
Stromversorgung der Auslöser PR332/P und PR333/P mit Hilfe des Moduls PR330/V
Die Stromversorgung der Schutzauslöser PR332/P und PR333/P durch das Modul MEASURING erfolgt mit Hilfe der Sammelschienenspannung.
Das Netzteil funktioniert mit einer Eingangsspannung (direkt von den Sammelschienen oder von der Sekundärwicklung eines Transformators)
im Bereich von 80 Veff zwischen zwei Phasen bis 897Veff (1,3 * 690 Veff) zwischen drei Phasen. Bei Drehstromsystemen mit einer
Nennaußenleiterspannung von 690Veff muss ein Abspanntransformator verwendet werden (Übersetzungsverhältnis kleiner 1). Siehe Abs. 4.1.7.
Hinweis: Für den Anschluss von Modul PR330/V siehe die Abbildungen 43, 44 und 48 der Schaltpläne.
Aktivierung
Einschaltung des Relais Hintergrundbeleuchtung Display
L2965
Überarb.
L3944
Dreiphasig (Dreieckspannung)
Einschaltschwelle
60Vrms
90Vrms
Gerät
Dok. Nr.
Emax-Tmax
1SDH000587R0003
Maßstab
Seite Nr.
45/59
