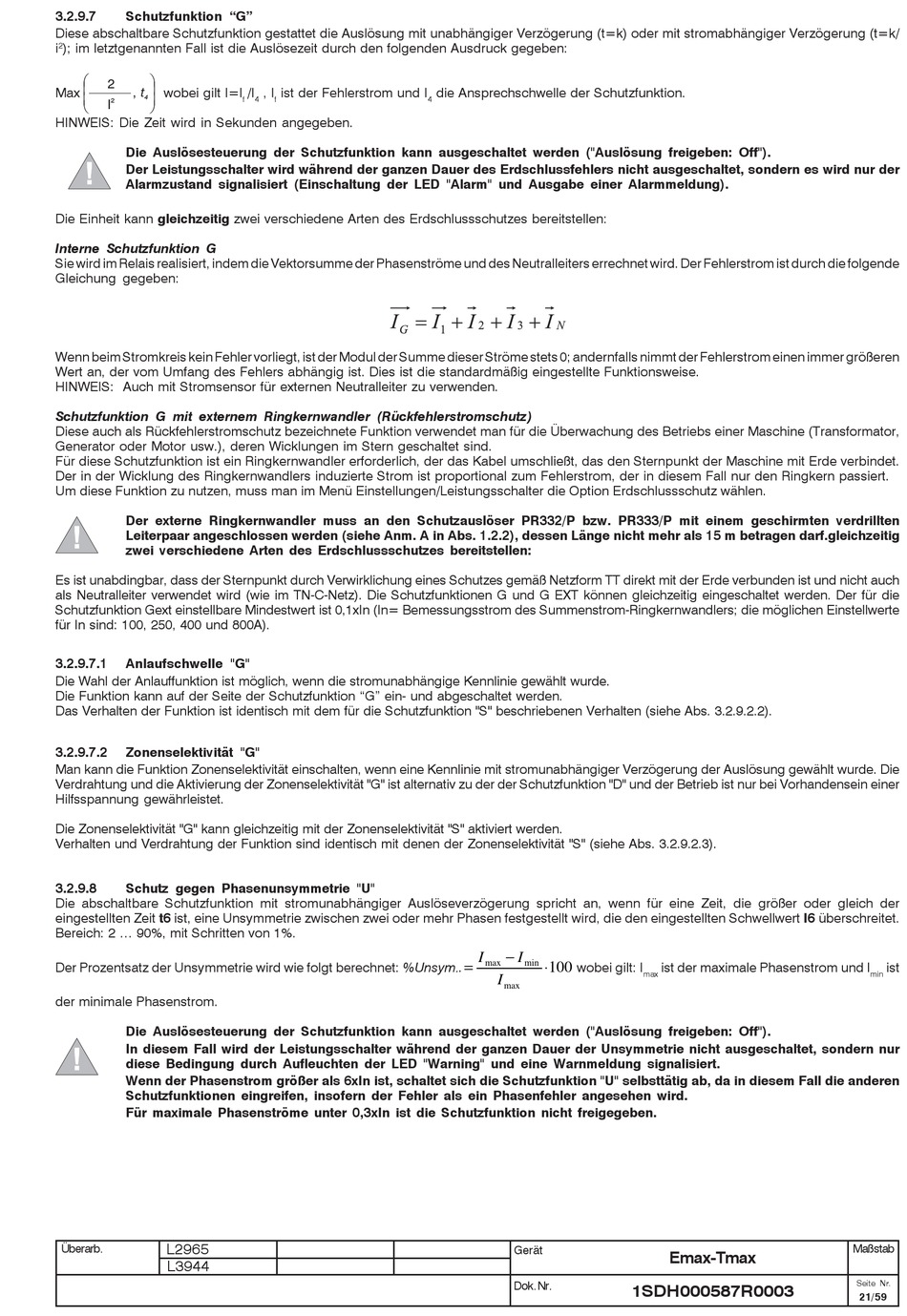

3.2.9.7
Schutzfunktion "G"
Diese abschaltbare Schutzfunktion gestattet die Auslösung mit unabhängiger Verzögerung (t=k) oder mit stromabhängiger Verzögerung (t=k/
i
); im letztgenannten Fall ist die Auslösezeit durch den folgenden Ausdruck gegeben:
2
æ
ö
2
ç
÷
Max
wobei gilt I=I
,
t
ç
÷
4
2
I
è
ø
HINWEIS: Die Zeit wird in Sekunden angegeben.
Die Auslösesteuerung der Schutzfunktion kann ausgeschaltet werden ("Auslösung freigeben: Off").
Der Leistungsschalter wird während der ganzen Dauer des Erdschlussfehlers nicht ausgeschaltet, sondern es wird nur der
Alarmzustand signalisiert (Einschaltung der LED "Alarm" und Ausgabe einer Alarmmeldung).
Die Einheit kann gleichzeitig zwei verschiedene Arten des Erdschlussschutzes bereitstellen:
Interne Schutzfunktion G
Sie wird im Relais realisiert, indem die Vektorsumme der Phasenströme und des Neutralleiters errechnet wird. Der Fehlerstrom ist durch die folgende
Gleichung gegeben:
Wenn beim Stromkreis kein Fehler vorliegt, ist der Modul der Summe dieser Ströme stets 0; andernfalls nimmt der Fehlerstrom einen immer größeren
Wert an, der vom Umfang des Fehlers abhängig ist. Dies ist die standardmäßig eingestellte Funktionsweise.
HINWEIS: Auch mit Stromsensor für externen Neutralleiter zu verwenden.
Schutzfunktion G mit externem Ringkernwandler (Rückfehlerstromschutz)
Diese auch als Rückfehlerstromschutz bezeichnete Funktion verwendet man für die Überwachung des Betriebs einer Maschine (Transformator,
Generator oder Motor usw.), deren Wicklungen im Stern geschaltet sind.
Für diese Schutzfunktion ist ein Ringkernwandler erforderlich, der das Kabel umschließt, das den Sternpunkt der Maschine mit Erde verbindet.
Der in der Wicklung des Ringkernwandlers induzierte Strom ist proportional zum Fehlerstrom, der in diesem Fall nur den Ringkern passiert.
Um diese Funktion zu nutzen, muss man im Menü Einstellungen/Leistungsschalter die Option Erdschlussschutz wählen.
Der externe Ringkernwandler muss an den Schutzauslöser PR332/P bzw. PR333/P mit einem geschirmten verdrillten
Leiterpaar angeschlossen werden (siehe Anm. A in Abs. 1.2.2), dessen Länge nicht mehr als 15 m betragen darf.gleichzeitig
zwei verschiedene Arten des Erdschlussschutzes bereitstellen:
Es ist unabdingbar, dass der Sternpunkt durch Verwirklichung eines Schutzes gemäß Netzform TT direkt mit der Erde verbunden ist und nicht auch
als Neutralleiter verwendet wird (wie im TN-C-Netz). Die Schutzfunktionen G und G EXT können gleichzeitig eingeschaltet werden. Der für die
Schutzfunktion Gext einstellbare Mindestwert ist 0,1xIn (In= Bemessungsstrom des Summenstrom-Ringkernwandlers; die möglichen Einstellwerte
für In sind: 100, 250, 400 und 800A).
3.2.9.7.1
Anlaufschwelle "G"
Die Wahl der Anlauffunktion ist möglich, wenn die stromunabhängige Kennlinie gewählt wurde.
Die Funktion kann auf der Seite der Schutzfunktion "G" ein- und abgeschaltet werden.
Das Verhalten der Funktion ist identisch mit dem für die Schutzfunktion "S" beschriebenen Verhalten (siehe Abs. 3.2.9.2.2).
3.2.9.7.2
Zonenselektivität "G"
Man kann die Funktion Zonenselektivität einschalten, wenn eine Kennlinie mit stromunabhängiger Verzögerung der Auslösung gewählt wurde. Die
Verdrahtung und die Aktivierung der Zonenselektivität "G" ist alternativ zu der der Schutzfunktion "D" und der Betrieb ist nur bei Vorhandensein einer
Hilfsspannung gewährleistet.
Die Zonenselektivität "G" kann gleichzeitig mit der Zonenselektivität "S" aktiviert werden.
Verhalten und Verdrahtung der Funktion sind identisch mit denen der Zonenselektivität "S" (siehe Abs. 3.2.9.2.3).
3.2.9.8
Schutz gegen Phasenunsymmetrie "U"
Die abschaltbare Schutzfunktion mit stromunabhängiger Auslöseverzögerung spricht an, wenn für eine Zeit, die größer oder gleich der
eingestellten Zeit t6 ist, eine Unsymmetrie zwischen zwei oder mehr Phasen festgestellt wird, die den eingestellten Schwellwert I6 überschreitet.
Bereich: 2 ... 90%, mit Schritten von 1%.
Der Prozentsatz der Unsymmetrie wird wie folgt berechnet: %Unsym.
der minimale Phasenstrom.
Die Auslösesteuerung der Schutzfunktion kann ausgeschaltet werden ("Auslösung freigeben: Off").
In diesem Fall wird der Leistungsschalter während der ganzen Dauer der Unsymmetrie nicht ausgeschaltet, sondern nur
diese Bedingung durch Aufleuchten der LED "Warning" und eine Warnmeldung signalisiert.
Wenn der Phasenstrom größer als 6xIn ist, schaltet sich die Schutzfunktion "U" selbsttätig ab, da in diesem Fall die anderen
Schutzfunktionen eingreifen, insofern der Fehler als ein Phasenfehler angesehen wird.
Für maximale Phasenströme unter 0,3xIn ist die Schutzfunktion nicht freigegeben.
L2965
Überarb.
L3944
/I
, I
ist der Fehlerstrom und I
f
4
f
die Ansprechschwelle der Schutzfunktion.
4
−
I
I
=
⋅
max
min
wobei gilt: I
.
100
I
max
Gerät
Dok. Nr.
ist der maximale Phasenstrom und I
max
Emax-Tmax
1SDH000587R0003
ist
min
Maßstab
Seite Nr.
21/59
