3.4

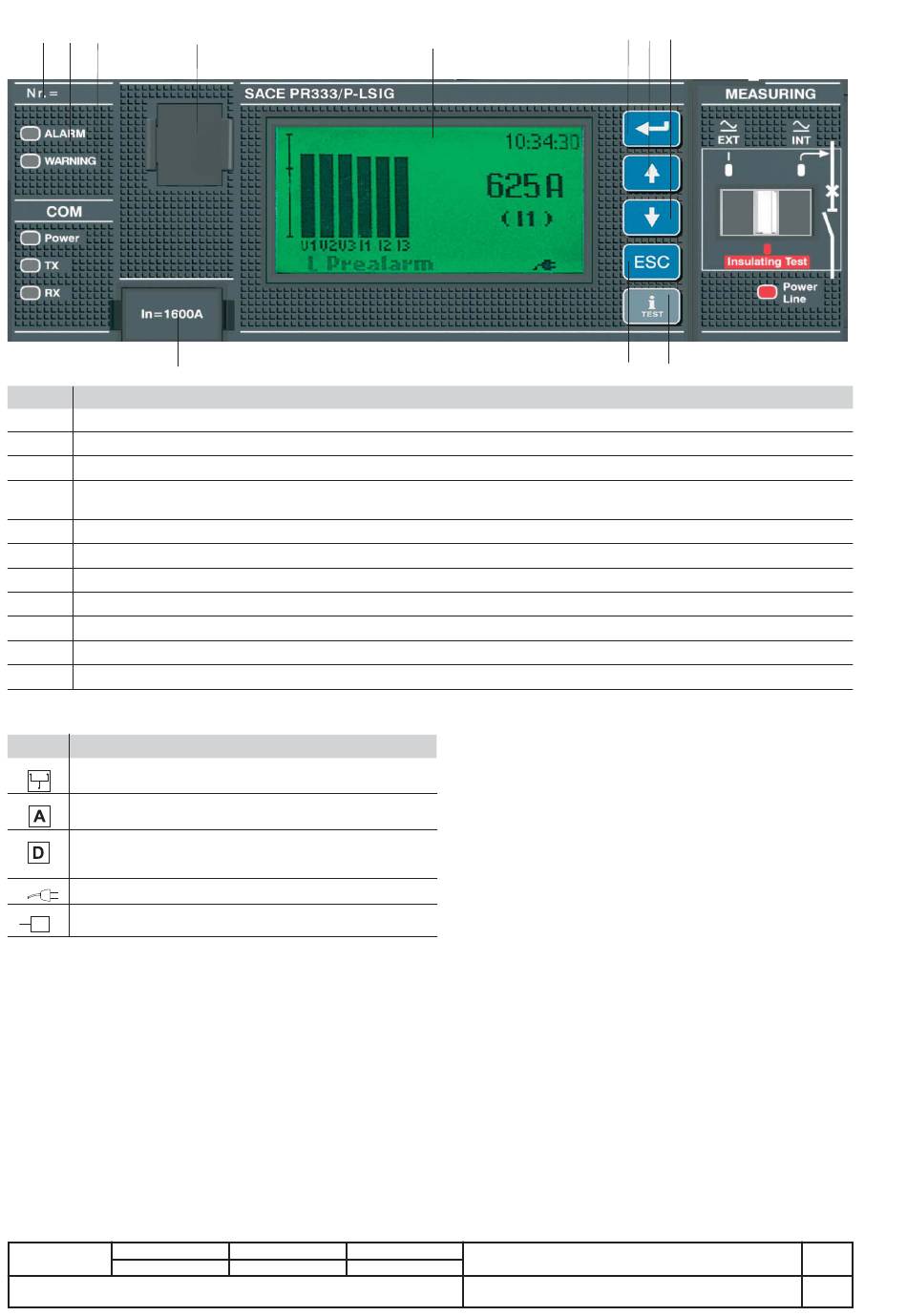

Benutzeroberfläche
1 2
3
11
Pos.
Beschreibung
1
Seriennummer des Auslösers
2
LED für die Alarmanzeige
3
LED für die Voralarmanzeige
4
Anschluss für Prüfgerät und externe Geräte (Stromversorgungseinheit PR030/B, Wireless-Kommunikationseinheit BT030 und
Prüfgerät SACE PR010/T)
5
Graphikdisplay (die Anzeige ABB unten links zeigt an, dass das Gerät normal arbeitet).
6
ENTER-Taste zum Bestätigen der Daten und zum Wechseln der Seite
7
Cursor-Taste (AUF)
8
Cursor-Taste (AB)
9
Taste "i Test" zum Prüfen des Geräts und zum Abrufen der gespeicherten Informationen
10
Taste zum Verlassen der Untermenüs und zum Abbrechen (ESC)
11
Bemessungsstrommodul
Beschreibung der auf dem Display angezeigten Symbole
Symbol
Beschreibung
Fernsteuerung
Zweifache Einstellung aktiviert. Parametersatz A eingestellt.
Ständig angezeigtes Symbol: Datenspeicher aktiviert.
Blinkendes Symbol: Triggerimpuls ausgelöst
Hilfsspannung vorhanden
Phase der Änderung der Parameter
Das LCD-Graphikdisplay mit 128x64 Pixel ist bei Vorliegen der Hilfsspannung oder bei Speisung mit dem Modul PR330/V hintergrundbeleuchtet.
Das Display ist bei Anliegen der Hilfsspannung, bei Eigenspeisung mit dem angegebenen Mindestsammelschienenstrom oder bei Speisung mit
dem Modul PR330/V stets eingeschaltet (siehe Abs. 3.2.2.1).
Der Kontrast des Displays kann mit der entsprechenden Funktion im Menü Einstellungen der Benutzeroberfläche reguliert werden (Abs. 3.5.4.1).
4.4.1
Gebrauch der Tasten
Für die Eingabe in die editierbaren Felder verwendet man die Tasten ↑ oder ↓ und bestätigt mit der Taste ↵. Nach Aufrufen der gewünschten
Bildschirmseite verwendet man für den Übergang von einer Größe zur nächsten die Tasten ↑ oder ↓. Zum Ändern einer Größe muss man den
Cursor auf diese Größe positionieren (das editierbare Feld wird dann invers dargestellt, d.h. weiße Schrift auf schwarzem Grund) und die Taste
↵ drücken.
Zum Bestätigen der gerade vorgenommenen Konfiguration der Parameter muss man wiederholt die Taste ESC drücken, um die Menüs bis zur
Seite zum Bestätigen der Konfiguration zurückzublättern. Zum Bestätigen der Programmierung der Daten den Eintrag "Bestätigen" wählen und
ENTER drücken.
Die Taste "i Test" dient zum Ausführen der Auslöseprüfung sowie zum Anzeigen der Informationsseite und - bei Eigenspeisung - der letzten Auslösung
innerhalb der letzten 48 Stunden seit der Ausschaltung des Leistungsschalters.
L2965
Überarb.
L3944
4
5
Gerät
Dok. Nr.
1SDH000587R0003
6 7 8
10
9
Emax-Tmax
Maßstab
Seite Nr.
28/59
