Es wird zur Eingabe des Passworts aufgefordert.
Die Prozedur für die Eingabe des Passworts ausführen (Abs. 3.3.6)
Die Taste ↵ (Enter) drücken.
Das Datum mit den Tasten ↓ (Pfeil nach unten) und
↑ (Pfeil nach oben) ändern und die Änderung mit der Taste ↵ (Enter)
bestätigen.
Zweimal die Taste ESC drücken, um zum Hauptmenü zurückzukehren.
Prozedur, bei der die Programmierung bestätigt werden muss.

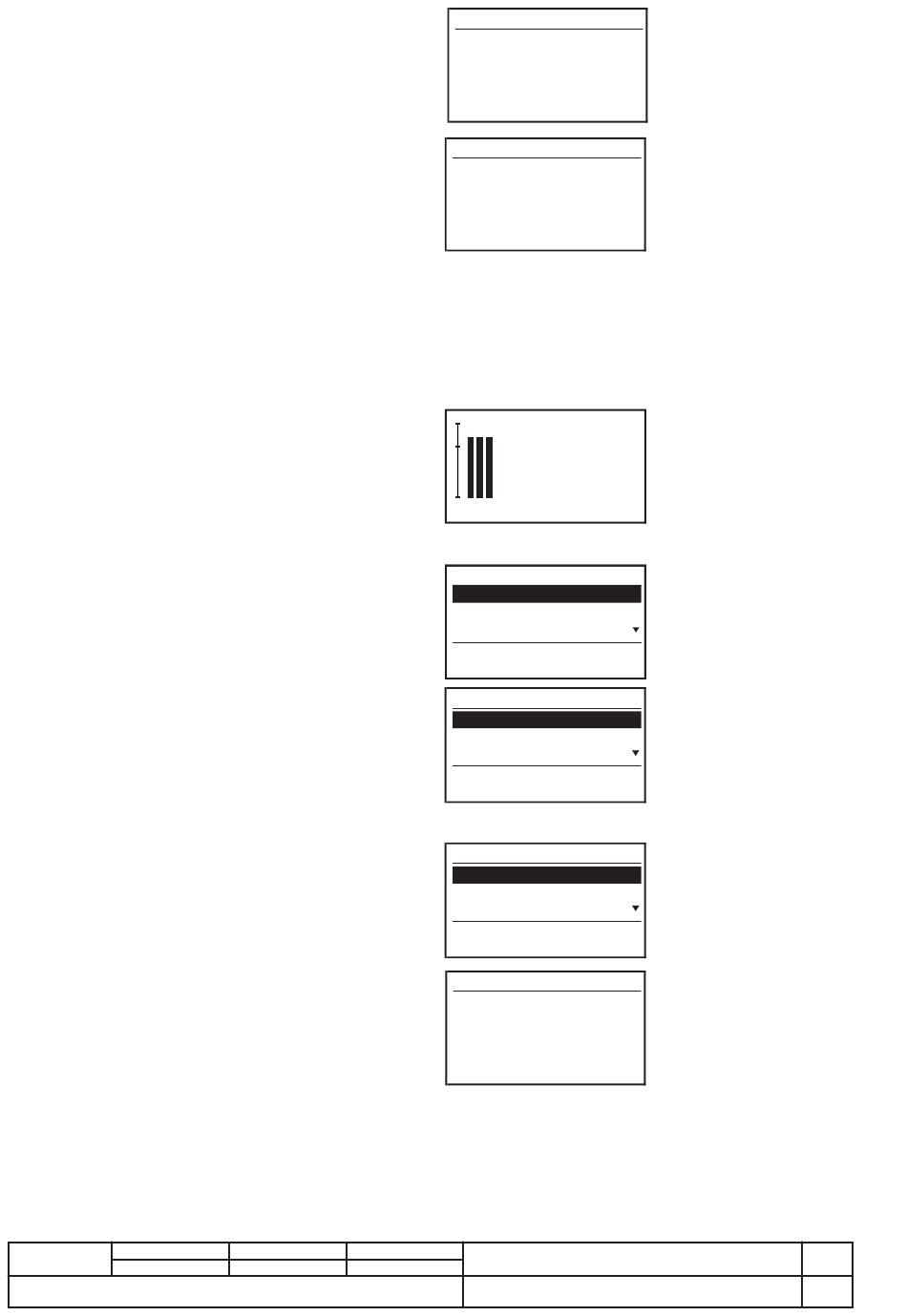

Zum Ändern der Kennlinie der Schutzfunktion L muss zum Beispiel die folgende Sequenz eingehalten werden:
Das Hauptmenü mit der Taste ESC aufrufen.
Im Hauptmenü die Option SCHUTZFUNKTIONEN wählen.
Die Taste ↵ (Enter) drücken.
Im Menü Schutzfunktionen die Option FUNKTION L wählen.
Die Taste ↵ (Enter) drücken.
Im Menü Funktion L die Option KENNLINIE wählen.
Die Taste ↵ (Enter) drücken.
Es wird zur Eingabe des Passworts aufgefordert.
Die Prozedur für die Eingabe des Passworts ausführen (Abs. 3.3.6)
Die Taste ↵ (Enter) drücken.
