Setzt man die Einstellung der Stop-Quelle auf "Keine", kann der Datenspeicher nur mit einem Stop-Befehl vom Bedienfeld, vom System oder im
Anschluss an eine vom Relais bewirkte Auslösung gestoppt werden.
5.1.2.4
Ereignisse und Anzeige der anwenderspezifischen Stop-Quellen (Trigger)
Über das System können anwenderspezifische Stop-Quellen (Trigger) für die in Abschnitt 5.2 aufgeführten Ereignisse eingestellt werden.
Im Falle einer anwenderspezifischen Stop-Quelle wird auf dem Display die folgende Bildschirmseite angezeigt:
Stop-Ereignis
Voralarm L
Jede Auslösung
Anwenderspezifisch
5.1.2.5
Einstellung der Stop-Verzögerung
Die Stop-Verzögerung kann im Bereich von 0,00 [s] bis 10,00 [s] mit Schritten von 0,01 [s] eingestellt werden.
Datenspeicher
Abtstrate
Stop-Ereignis
Stop-Verzögerung
Im Falle der Auslösung wird die Speicherung in jedem Fall nach 10 ms gestoppt, auch wenn eine längere Stop-Verzögerung eingestellt
ist.
5.1.2.6
Datenspeicher neu starten/stoppen
Mit den Optionen Neu starten/Abbruch kann die Datenaufzeichnung durch den Datenspeicher neu gestartet und gestoppt werden:
Datenspeicher
Stop-Ereignis
Stop-Verzögerung
Neu starten
Neu starten
5.1
.3
Aufzeichnungszeitfenster
Die Aufzeichnung der Messwerte durch den Datenspeicher erfolgt in einem einstellbaren Zeitfenster, das mit einem konfigurierbaren Ereignis
synchronisiert werden kann (Trigger/ Stop-Ereignis).

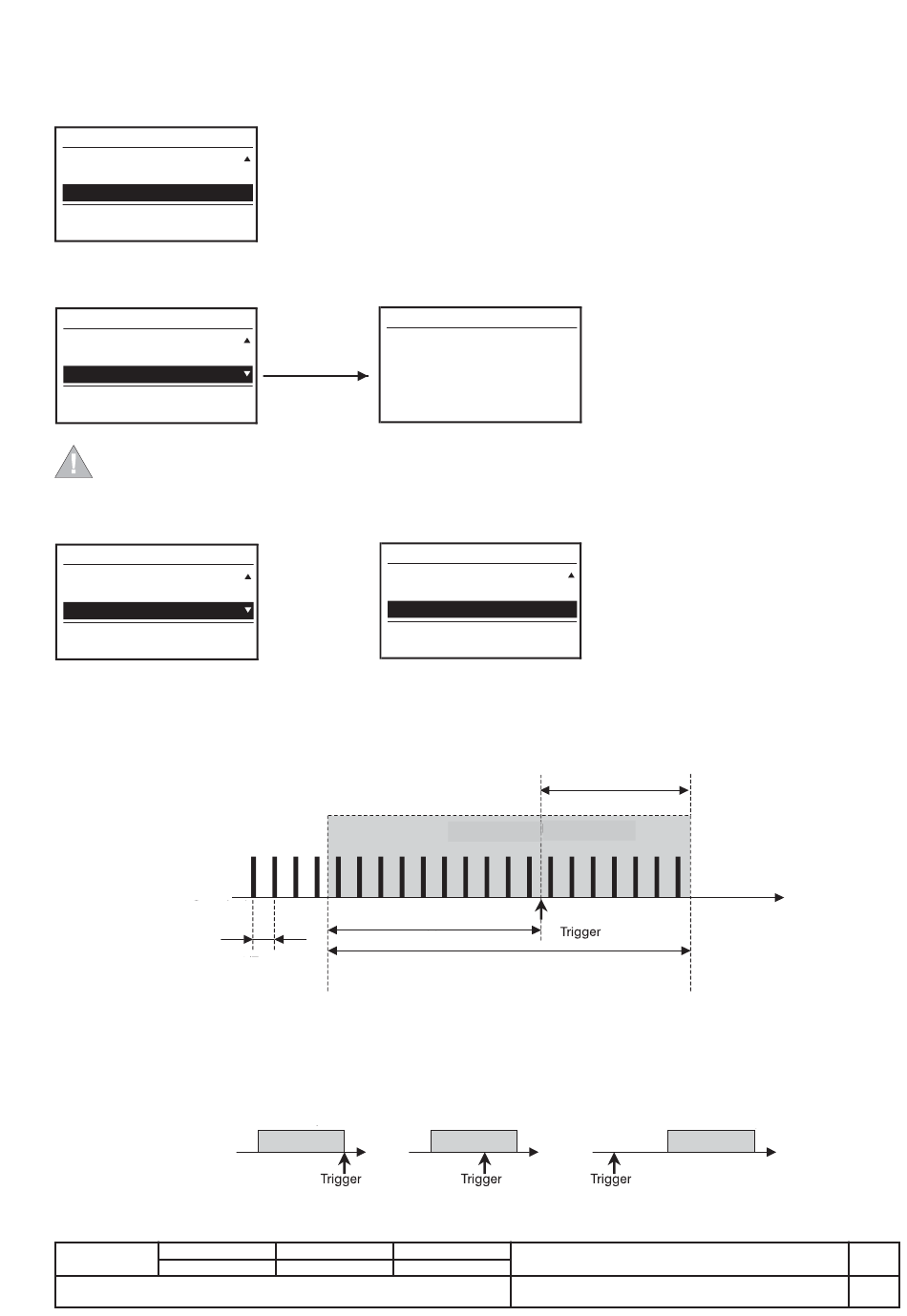

In der nachstehenden Abbildung sind das Zeitfenster in Grau sowie der Trigger und die verfügbaren Momentwerte dargestellt:
Momentwerte
Der Benutzer hat die Möglichkeit der Wahl der Abtastrate (siehe Abs. 5.1.2.2), des als Stop-Quelle fungierenden Ereignistyps (Trigger) (siehe
Abs. 5.1.2.3) und der Stop-Verzögerung (siehe Abs. 5.1.2.4), um den gewünschten Vortrigger für das gewählte Ereignis zu erhalten.
Je nach Einstellwert kann die Stop-Verzögerung gleich Null oder kleiner oder größer als die Aufzeichnungsdauer sein, wie die nachstehende
Abbildung zeigt:
Stop-Verzögerung = 0
L2965
Überarb.
L3944
5/5
None
Stop-Verzögerung
4/6
Enter ↵
0.00 s
Datenspeicher
5/6
Stop-Verzögerung
Neu starten
Stop
Vortrigger
Abtastrate
Stop-Verzögerung < Aufzeichnungsdauer
0,00 s
Enter password
6/6
Stop
Stop-Verzögerung
Verfügbare Messungen
Aufzeichnungsdauer
Stop-Verzögerung > Aufzeichnungsdauer
Gerät
Dok. Nr.
1SDH000587R0003
Emax-Tmax
Maßstab
Seite Nr.
55/59
