Scheitelfaktor
Netzfrequenz
Kontaktverschleiß
Wellenform
Strom I1/I2/I3/Ne
Refresh
Harmonische Verzerrung
Spannung 12/23/31
Refresh
Harmonische Verzerrung
4.1.5.4
Menü Messungen
4.1.5.4.1
Historische Daten
Messungen
Historische Daten
Leistungsfaktor
Energie
Ausloesung,Messungen,Erfassung
4.1.5.4.2
Auslösungen

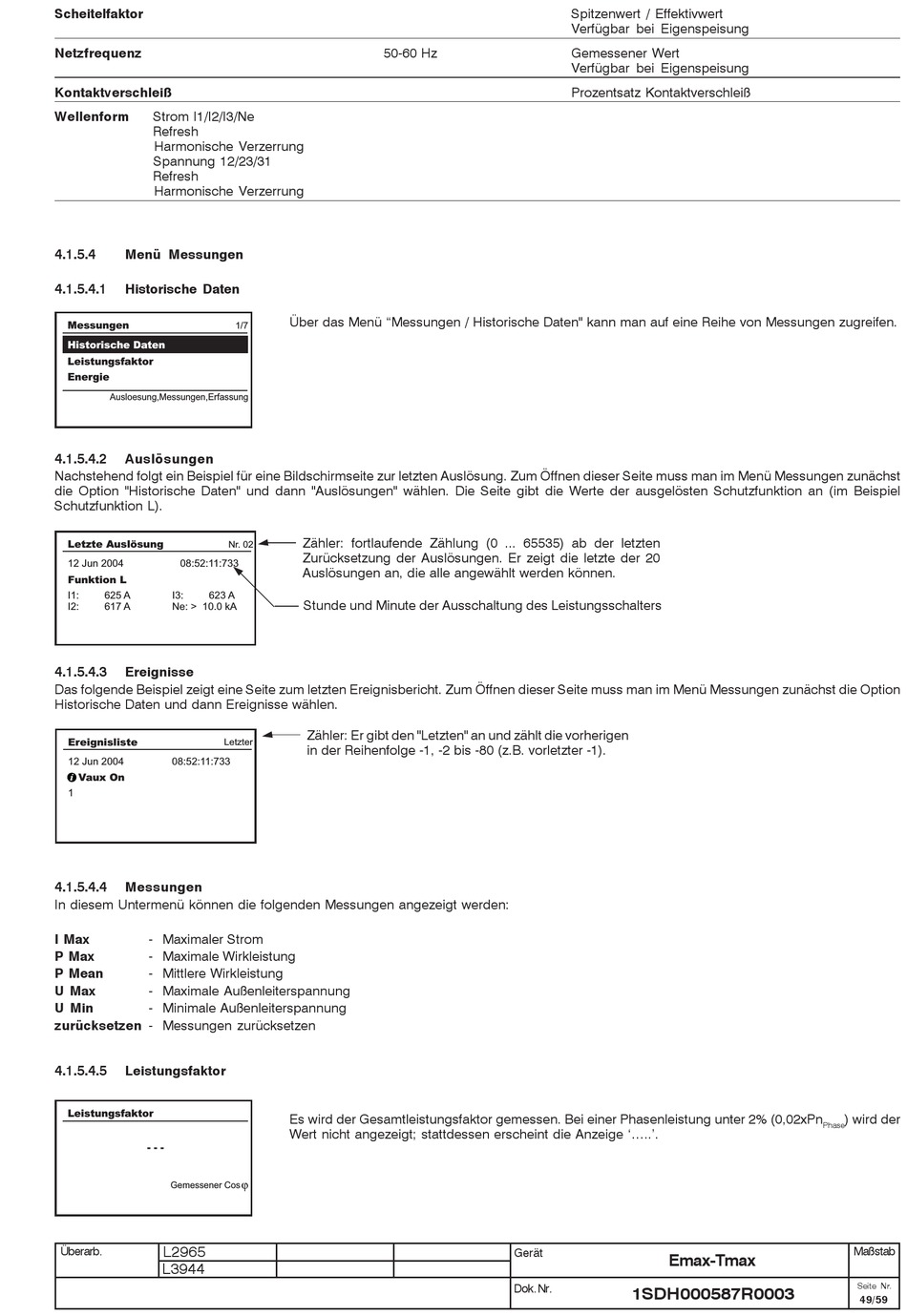

Nachstehend folgt ein Beispiel für eine Bildschirmseite zur letzten Auslösung. Zum Öffnen dieser Seite muss man im Menü Messungen zunächst
die Option "Historische Daten" und dann "Auslösungen" wählen. Die Seite gibt die Werte der ausgelösten Schutzfunktion an (im Beispiel
Schutzfunktion L).
Letzte Auslösung
12 Jun 2004
08:52:11:733
Funktion L
I1:
625 A
I3:
623 A
I2:
617 A
Ne: > 10.0 kA
4.1.5.4.3
Ereignisse
Das folgende Beispiel zeigt eine Seite zum letzten Ereignisbericht. Zum Öffnen dieser Seite muss man im Menü Messungen zunächst die Option
Historische Daten und dann Ereignisse wählen.
Ereignisliste
Letzter
12 Jun 2004
08:52:11:733
Vaux On
1
4.1.5.4.4
Messungen
In diesem Untermenü können die folgenden Messungen angezeigt werden:
I Max
- Maximaler Strom
P Max
- Maximale Wirkleistung
P Mean
- Mittlere Wirkleistung
U Max
- Maximale Außenleiterspannung
U Min
- Minimale Außenleiterspannung
zurücksetzen - Messungen zurücksetzen
4.1.5.4.5
Leistungsfaktor
Leistungsfaktor
- - -
Gemessener Cos j
L2965
Überarb.
L3944
50-60 Hz
Über das Menü "Messungen / Historische Daten" kann man auf eine Reihe von Messungen zugreifen.
1/7
Zähler: fortlaufende Zählung (0 ... 65535) ab der letzten
Nr. 02
Zurücksetzung der Auslösungen. Er zeigt die letzte der 20
Auslösungen an, die alle angewählt werden können.
Stunde und Minute der Ausschaltung des Leistungsschalters
Zähler: Er gibt den "Letzten" an und zählt die vorherigen
in der Reihenfolge -1, -2 bis -80 (z.B. vorletzter -1).
Es wird der Gesamtleistungsfaktor gemessen. Bei einer Phasenleistung unter 2% (0,02xPn
Wert nicht angezeigt; stattdessen erscheint die Anzeige '.....'.
ϕ
Spitzenwert / Effektivwert
Verfügbar bei Eigenspeisung
Gemessener Wert
Verfügbar bei Eigenspeisung
Prozentsatz Kontaktverschleiß
Gerät
Emax-Tmax
Dok. Nr.
1SDH000587R0003
) wird der
Phase
Maßstab
Seite Nr.
49/59
