2.3 Sonstige Funktionen
2.3.1
Anzeige des Auslösegrunds und Taste für die Auslöseprüfung
Mit Hilfe der Taste "i Test" kann man die in den letzten 48 Stunden gespeicherten Informationen abrufen. Ferner kann man eine Auslöseprüfung
durchführen, indem man die Taste 7 Sekunden gedrückt hält. Und man kann, wenn die Stromversorgungseinheit PR030/B angeschlossen ist
und kein Strom fließt, die Eigendiagnose durchführen, indem man die Taste 3 Sekunden gedrückt hält.
2.3.2
Programmierbarer Meldekontakt S51/P1
Das Gerät verfügt über den programmierbaren Kontakt S51/P1, der zahlreichen Ereignissen zugeordnet werden kann (siehe Abs. 5.2). Dieser
Kontakt wird werkseitig mit einem Ereignis Alarm L verknüpft und kann mit Hilfe von PR010/T, SD-Testbus2 oder SD-Pocket programmiert werden.
2.4
Inbetriebnahme
2.4.1
Anschlüsse
Bei der Ausführung der vom Benutzer herzustellenden Anschlüsse müssen die Anweisungen in der vorliegenden
Dokumentation strikt beachtet werden. Hierdurch werden die Einhaltung der internationalen Bestimmungen und der
ordnungsgemäße Betrieb des Relais auch unter ungünstigen elektromagnetischen und Umweltbedingungen gewährleistet.
Besondere Beachtung verdienen die Erdverbindungen.
2.4.2
Kontrolle des Anschlusses der Stromsensoren und der Ausschaltspule
Wenn der Schutzauslöser PR331/P vom Benutzer eingebaut wurde, ist es ratsam, vor der Inbetriebnahme des Leistungsschalters
(Leistungsschalter ausgeschaltet und Hilfsspannung vorhanden bzw. PR030/B angeschlossen) zu kontrollieren, ob die
Kabel der Stromsensoren und der Ausschaltspule richtig angeschlossen sind. Sollte dies nicht der Fall sein, die Anschlüsse
korrigieren. Sollten alle roten LEDs leuchten, liegt ein Anschlussfehler bei den Stromsensoren und/oder der Ausschaltspule
vor. Siehe Abs. 2.7.1.
2.4.3
Anschluss des Stromsensors für externen Neutralleiter
Beim Anschluss des Stromsensors für den externen Neutralleiter bei einem dreipoligen Leistungsschalter muss man I
in geeigneter Weise einstellen (siehe Abs. 2.5, Pos. 3).
In dieser Phase muss der Leistungsschalter ausgeschaltet sein und sich nach Möglichkeit in Trennstellung befinden.
2.5 Benutzeroberfläche

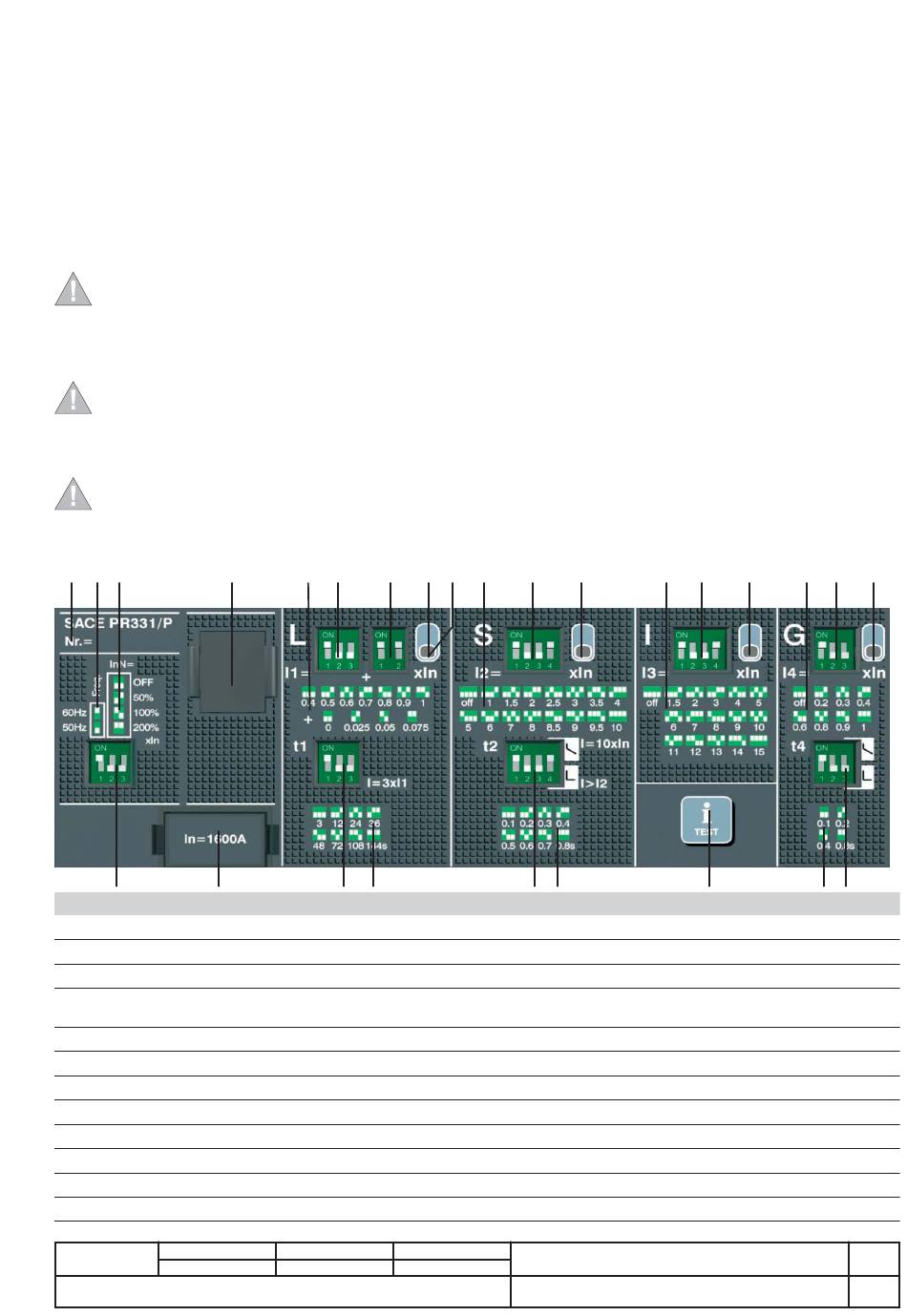

Zeichenerklärung für die Bedienfront des Schutzauslösers PR331/P:
1
2 3
4
27
26
Pos.
Beschreibung
1
Seriennummer des Schutzauslösers PR331/P
2
Anzeige der Stellung des DIP-Schalters für die Netzfrequenz
3
Anzeige der Stellung des DIP-Schalters für die Einstellung des Neutralleiterschutzes
4
Anschluss für Prüfgerät und andere externe Geräte (Stromversorgungseinheit PR030/B, Wireless-Kommunikationseinheit BT030
und Prüfgerät SACE PR010/T)
5
Einstellmöglichkeiten des Stromschwellwerts I1
6
DIP-Schalter für die Grobeinstellung des Stromschwellwerts l1
7
DIP-Schalter für die Feineinstellung des Stromschwellwerts l1
8
Alarmanzeige-LED für die Schutzfunktion L
9
Voralarm-Anzeige-LED für die Schutzfunktion L
10
Einstellmöglichkeiten des Stromschwellwerts I2
11
DIP-Schalter für die Einstellung des Stromschwellwerts l2
12
Alarmanzeige-LED für die Schutzfunktion S
L2965
Überarb.
L3944
5
6
7
8
9
10
25
24
11
12
13
14
23
22
Gerät
Emax-Tmax
Dok. Nr.
1SDH000587R0003
15
16
17
18
21
20
19
Maßstab
Seite Nr.
N
n
9/59
