4.1.7

Elektrische Eigenschaften der Transformatoren

Wenn die Außenleiterspannung mehr als 690VAC beträgt, muss zwischen die Sammelschienen und das Modul PR330/V ein Abspanntransformator
geschaltet werden. Die Spannungswandler können in einem Abstand von maximal 15 m vom Modul PR330/V, an das sie angeschlossen werden,
installiert werden.
Der Betrieb ist für die Konfigurationen Stern/Stern und Dreieck/Dreieck garantiert.
Die verwendbaren Nenn-Primär- und Sekundärspannungen, die bei der Einheit eingestellt werden müssen, sind in der Tabelle 4.1.5.2 angegeben.
Mechanische Eigenschaften
Befestigung
Werkstoff
Schutzart
Elektrostatischer Schutz
Elektrische Eigenschaften
Genauigkeitsklasse
Leistung
Überlast
Isolationsspannungen
Betriebsfrequenzbereich
4.2

Dialogmodul PR330/D-M - COM

4.2.1

Allgemeine Eigenschaften

Das Dialogmodul ist für den Anschluss des Schutzauslösers an ein Modbus-Netz für die Fernüberwachung und -steuerung der Leistungsschalter
bestimmt.
4.2.2

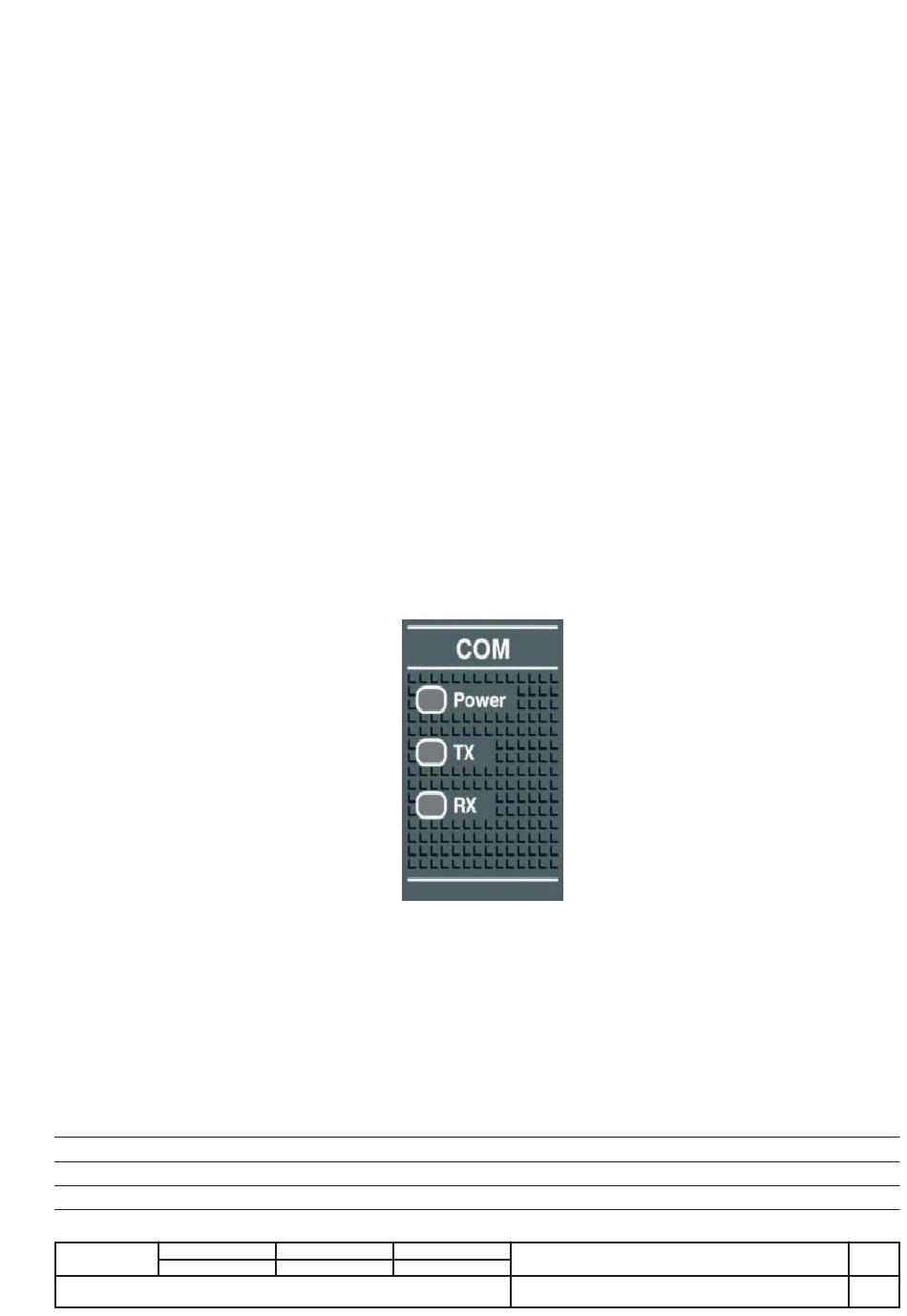

Vorderansicht

- Betriebs-LED "Power" (eingeschaltet bei Anliegen der Hilfsspannung oder bei Stromversorgung über PR330/V)
- LED RX/TX (Anzeige Datenempfang und -übertragung)
4.2.3 Mit dem Modul ausgestattete Auslöser
- optional bei PR332/P
- optional bei PR333/P
4.2.4

Stromversorgung

Das Dialogmodul PR330/D-M - COM wird vom Schutzauslöser nur gespeist, wenn die Hilfsspannung von 24V anliegt.
4.2.5 Verfügbare Kommunikationsfunktionen
Die Kenndaten der Kommunikationsfunktion bei den Auslösern PR332/P und PR333/P mit Modul PR330/D-M - COM sind in der Tabelle angegeben:
PR332/P oder PR333/P + PR330/D-M - COM
Protokoll
Physische Schnittstelle
Baudrate
L2965
Überarb.
L3944
DIN-Schiene EN 50022
Thermoplast, selbstlöschend
IP30
geerdeter Schirm
0,5
≥ 10 VA, ≤ ≤ ≤ ≤ ≤ 20 VA
20% permanent
4 kV zwischen Eingängen und Ausgängen
4 kV zwischen Schirm und Ausgängen
4 kV zwischen Schirm und Eingängen
50 Hz bis 60 Hz ± 10%
Modbus RTU
RS-485
9600 - 19200 bit/s
