Betriebsanleitung MODULARE SICHERHEITSSTEUERUNG MSC
MSC FELDBUS-MODULE CE-...
Sobald das Feldbusmodul die Daten erhält, begibt sich der Konfigurator in die Zustandsüberwachung. Der Status der Ein-
gänge und Ausgänge und die Diagnosen werden im Bild 14 und Bild 15 gezeigt. Die ersten 16 Diagnosen werden angezeigt.
Liegen mehr als 16 Diagnosen vor, werden die darüber hinaus angezeigt, nachdem die vorangegangenen gelöscht werden.

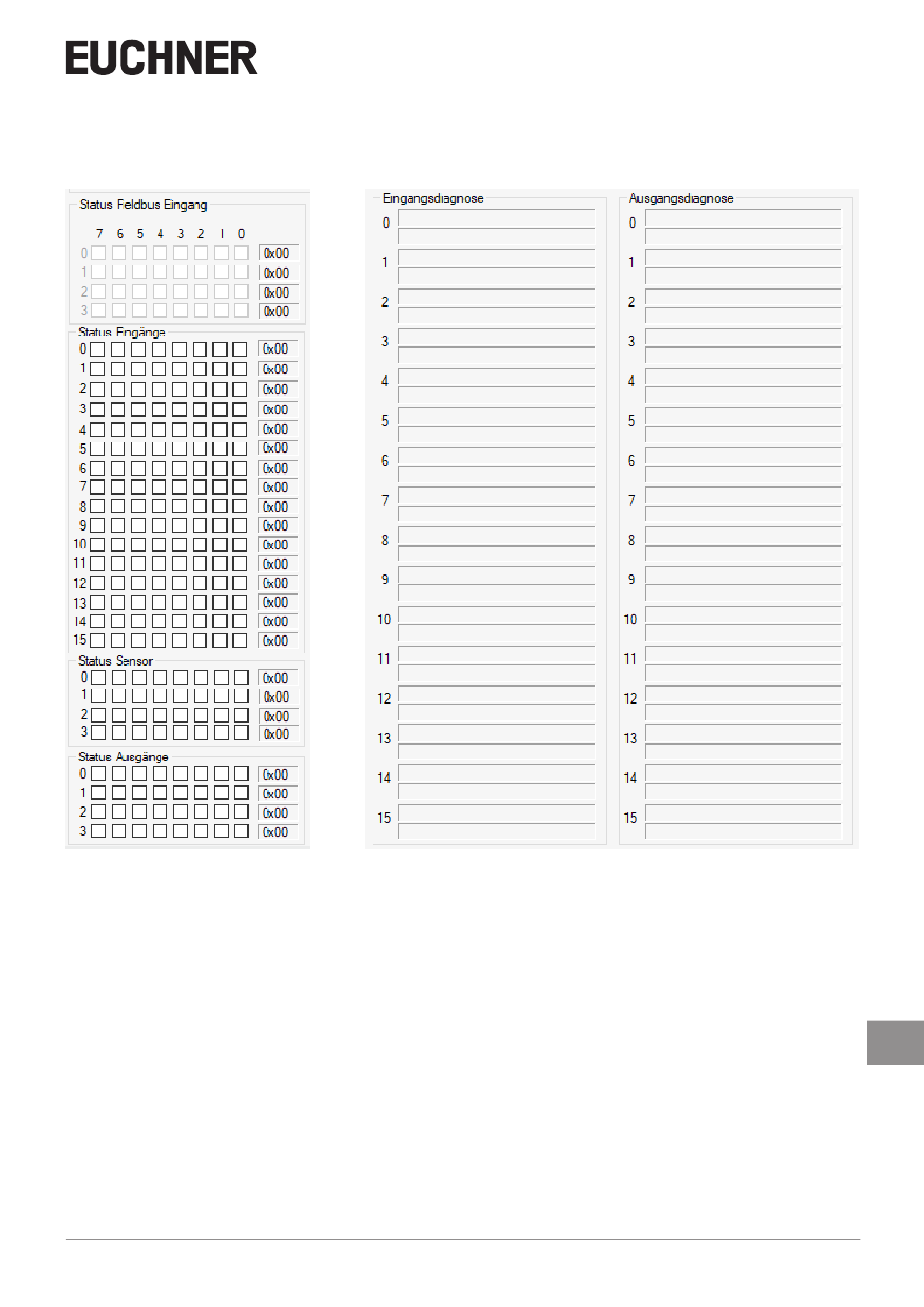

Bild 14:
Status Eingang/Ausgang
Bild 15:
Diagnose Eingang/Ausgang
Der Feldbuseingang, dessen logischer Status vom Programmierer (nur für das Modul CE-US) oder über den Feldbus beliebig
geändert werden kann, wird im Bild 14 oberer Teil gezeigt.
DE
27
2121341-06-11/20 (Originalbetriebsanleitung)
