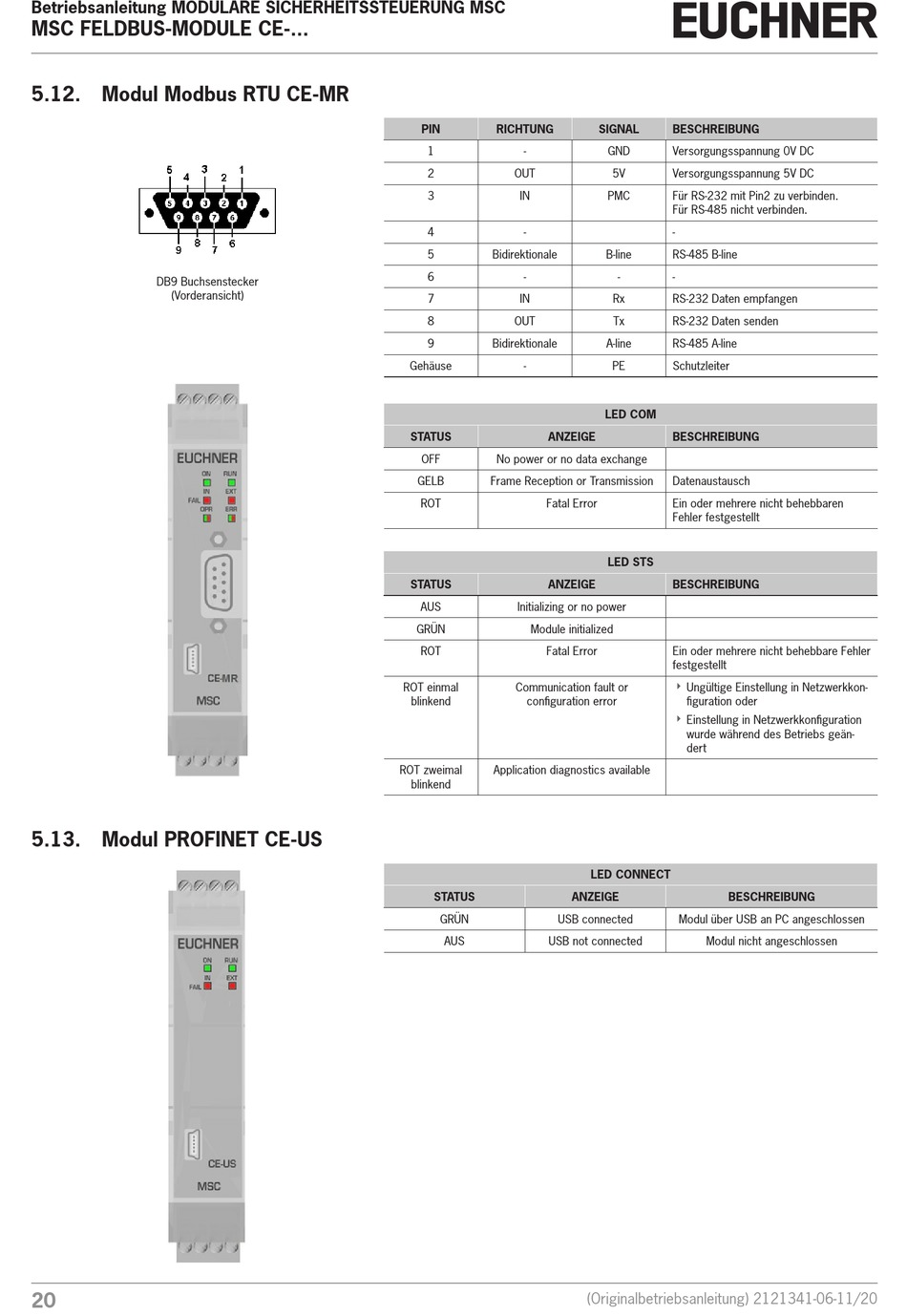

Betriebsanleitung MODULARE SICHERHEITSSTEUERUNG MSC
MSC FELDBUS-MODULE CE-...
5.12.
Modul Modbus RTU CE-MR
DB9 Buchsenstecker
(Vorderansicht)
5.13.
Modul PROFINET CE-US
20
PIN
RICHTUNG
1
-
2
OUT
3
IN
4
-
5
Bidirektionale
6
-
7
IN
8
OUT
9
Bidirektionale
Gehäuse
-
STATUS
ANZEIGE
OFF
No power or no data exchange
GELB
Frame Reception or Transmission
ROT
Fatal Error
STATUS
ANZEIGE
AUS
Initializing or no power
GRÜN
Module initialized
ROT
Fatal Error
ROT einmal
Communication fault or
blinkend
configuration error
ROT zweimal
Application diagnostics available
blinkend
STATUS
GRÜN
USB connected
AUS
USB not connected
SIGNAL
BESCHREIBUNG
GND
Versorgungsspannung 0V DC
5V
Versorgungsspannung 5V DC
PMC
Für RS-232 mit Pin2 zu verbinden.
Für RS-485 nicht verbinden.
-
B-line
RS-485 B-line
-
-
Rx
RS-232 Daten empfangen
Tx
RS-232 Daten senden
A-line
RS-485 A-line
PE
Schutzleiter
LED COM
BESCHREIBUNG
Datenaustausch
Ein oder mehrere nicht behebbaren
Fehler festgestellt
LED STS
BESCHREIBUNG
Ein oder mehrere nicht behebbare Fehler
festgestellt
Ì
Ungültige Einstellung in Netzwerkkon-
figuration oder
Ì
Einstellung in Netzwerkkonfiguration
wurde während des Betriebs geän-
dert
LED CONNECT
ANZEIGE
BESCHREIBUNG
Modul über USB an PC angeschlossen
Modul nicht angeschlossen
(Originalbetriebsanleitung) 2121341-06-11/20
