Betriebsanleitung MODULARE SICHERHEITSSTEUERUNG MSC
MSC FELDBUS-MODULE CE-...

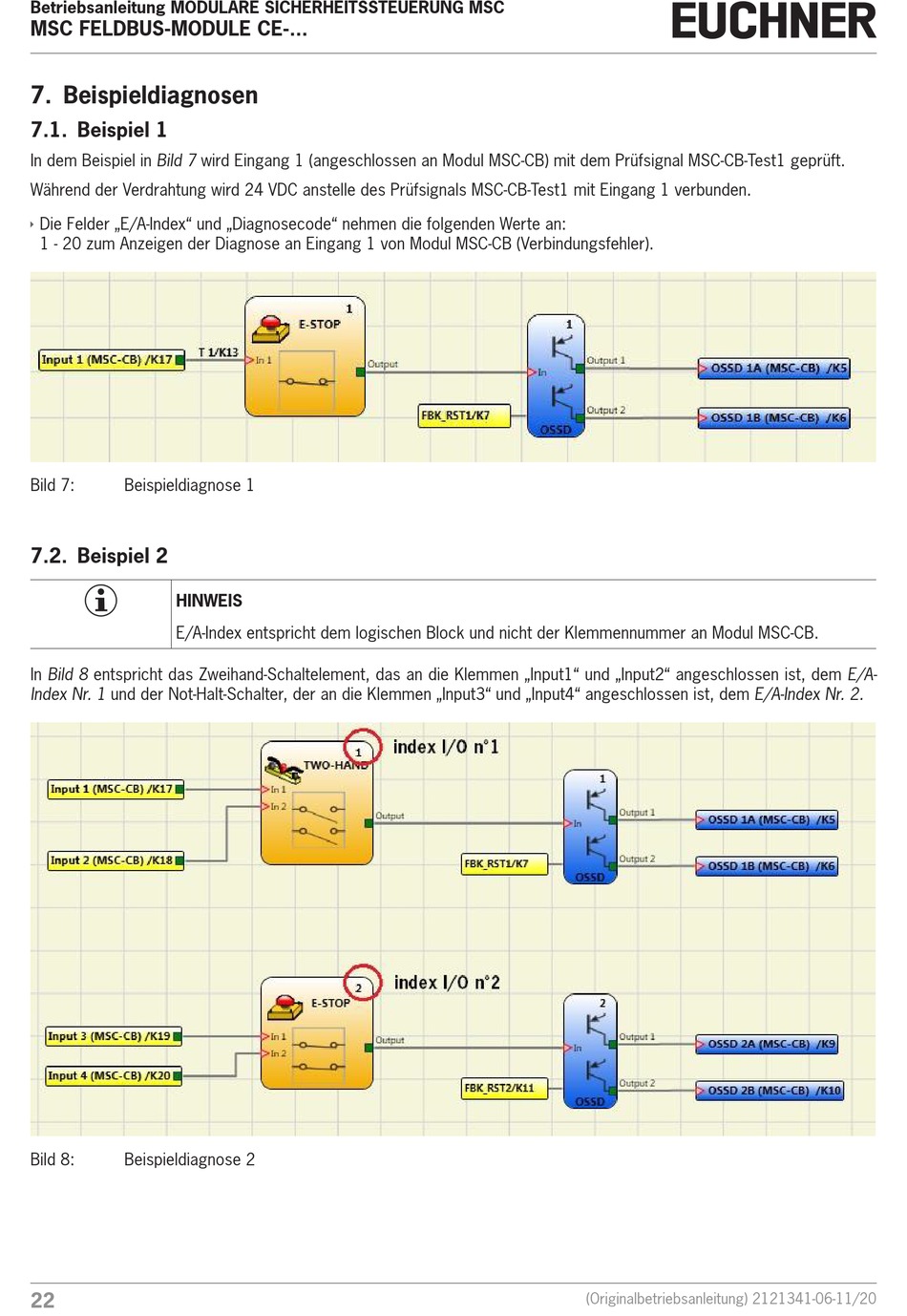

7. Beispieldiagnosen
7.1. Beispiel 1
In dem Beispiel in Bild 7 wird Eingang 1 (angeschlossen an Modul MSC-CB) mit dem Prüfsignal MSC-CB-Test1 geprüft.
Während der Verdrahtung wird 24 VDC anstelle des Prüfsignals MSC-CB-Test1 mit Eingang 1 verbunden.
Ì
Die Felder „E/A-Index" und „Diagnosecode" nehmen die folgenden Werte an:
1 - 20 zum Anzeigen der Diagnose an Eingang 1 von Modul MSC-CB (Verbindungsfehler).
Bild 7:
Beispieldiagnose 1
7.2. Beispiel 2
HINWEIS
E/A-Index entspricht dem logischen Block und nicht der Klemmennummer an Modul MSC-CB.
In Bild 8 entspricht das Zweihand-Schaltelement, das an die Klemmen „Input1" und „Input2" angeschlossen ist, dem E/A-
Index Nr. 1 und der Not-Halt-Schalter, der an die Klemmen „Input3" und „Input4" angeschlossen ist, dem E/A-Index Nr. 2.
Bild 8:
Beispieldiagnose 2
22
(Originalbetriebsanleitung) 2121341-06-11/20
