Commeo esbC15PR Betriebsanleitung Seite 53

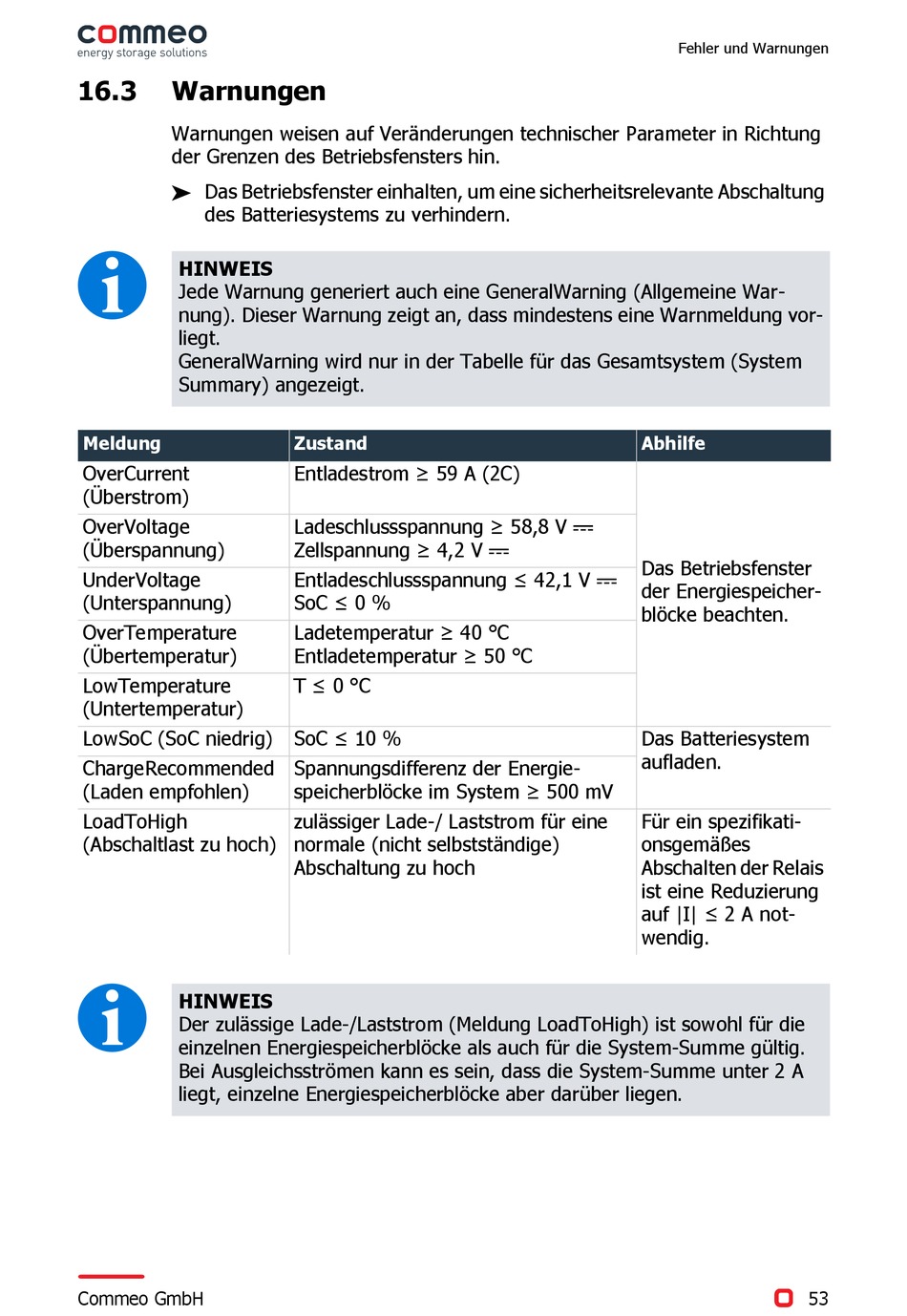

16.3 Warnungen
Warnungen weisen auf Veränderungen technischer Parameter in Richtung
der Grenzen des Betriebsfensters hin.
 Das Betriebsfenster einhalten, um eine sicherheitsrelevante Abschaltung
des Batteriesystems zu verhindern.
I
HINWEIS
Jede Warnung generiert auch eine GeneralWarning (Allgemeine War-
nung). Dieser Warnung zeigt an, dass mindestens eine Warnmeldung vor-
liegt.
GeneralWarning wird nur in der Tabelle für das Gesamtsystem (System
Summary) angezeigt.
Meldung
OverCurrent
(Überstrom)
OverVoltage
(Überspannung)
UnderVoltage
(Unterspannung)
OverTemperature
(Übertemperatur)
LowTemperature
(Untertemperatur)
LowSoC (SoC niedrig)
ChargeRecommended
(Laden empfohlen)
LoadToHigh
(Abschaltlast zu hoch)
I
HINWEIS
Der zulässige Lade-/Laststrom (Meldung LoadToHigh) ist sowohl für die
einzelnen Energiespeicherblöcke als auch für die System-Summe gültig.
Bei Ausgleichsströmen kann es sein, dass die System-Summe unter 2 A
liegt, einzelne Energiespeicherblöcke aber darüber liegen.
Commeo GmbH
Zustand
Entladestrom ≥ 59 A (2C)
Ladeschlussspannung ≥ 58,8 V g
Zellspannung ≥ 4,2 V g
Entladeschlussspannung ≤ 42,1 V g
SoC ≤ 0 %
Ladetemperatur ≥ 40 °C
Entladetemperatur ≥ 50 °C
T ≤ 0 °C
SoC ≤ 10 %
Spannungsdifferenz der Energie-
speicherblöcke im System ≥ 500 mV
zulässiger Lade-/ Laststrom für eine
normale (nicht selbstständige)
Abschaltung zu hoch
Fehler und Warnungen
Abhilfe
Das Betriebsfenster
der Energiespeicher-
blöcke beachten.
Das Batteriesystem
aufladen.
Für ein spezifikati-
onsgemäßes
Abschalten der Relais
ist eine Reduzierung
auf |I| ≤ 2 A not-
wendig.
53
