Batteriesystem montieren

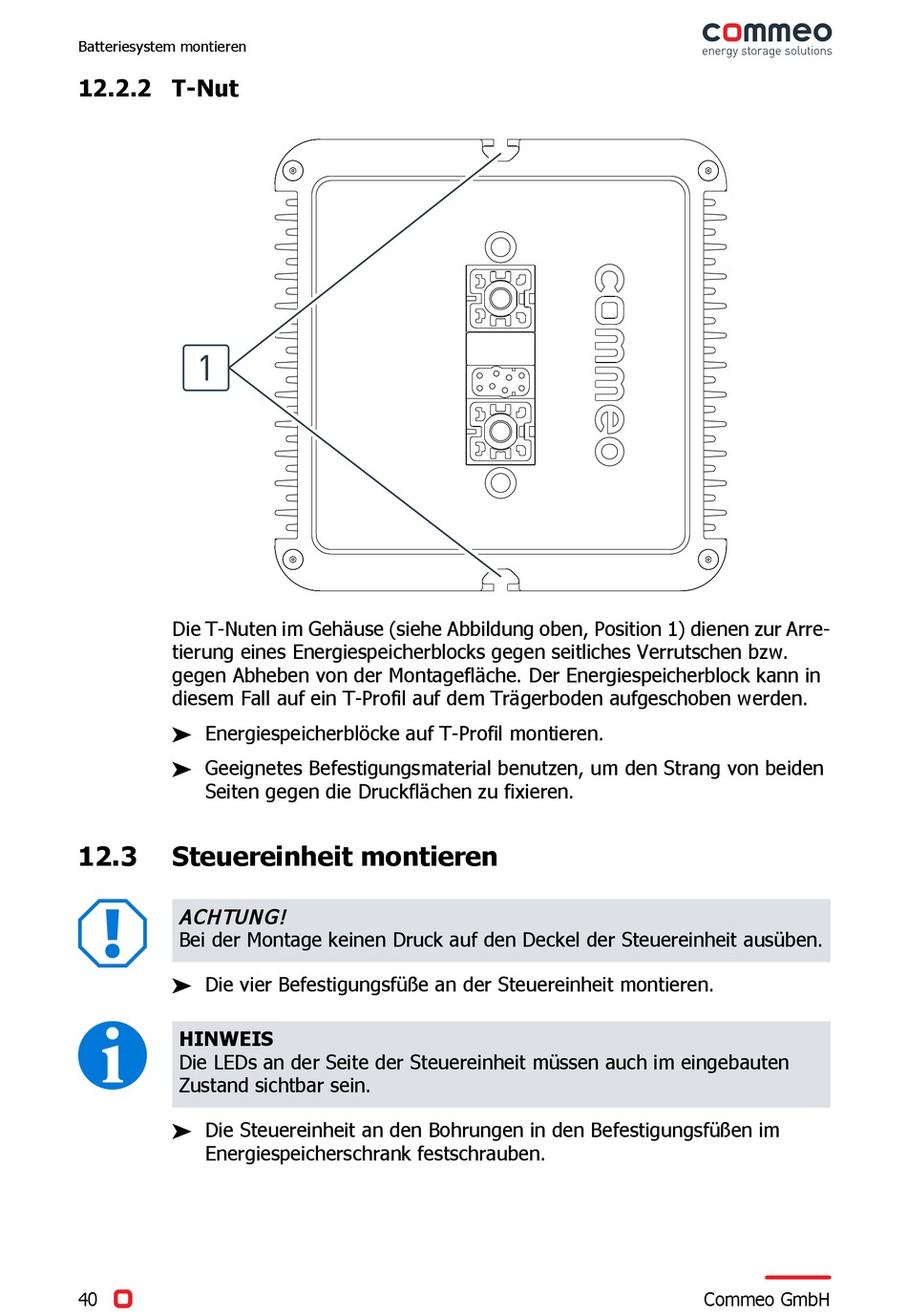

12.2.2 T-Nut
Die T-Nuten im Gehäuse (siehe Abbildung oben, Position 1) dienen zur Arre-
tierung eines Energiespeicherblocks gegen seitliches Verrutschen bzw.
gegen Abheben von der Montagefläche. Der Energiespeicherblock kann in
diesem Fall auf ein T-Profil auf dem Trägerboden aufgeschoben werden.
 Energiespeicherblöcke auf T-Profil montieren.
 Geeignetes Befestigungsmaterial benutzen, um den Strang von beiden
Seiten gegen die Druckflächen zu fixieren.
12.3

Steuereinheit montieren

A
ACHTUN G!
Bei der Montage keinen Druck auf den Deckel der Steuereinheit ausüben.
 Die vier Befestigungsfüße an der Steuereinheit montieren.
I
HINWEIS
Die LEDs an der Seite der Steuereinheit müssen auch im eingebauten
Zustand sichtbar sein.
 Die Steuereinheit an den Bohrungen in den Befestigungsfüßen im
Energiespeicherschrank festschrauben.
