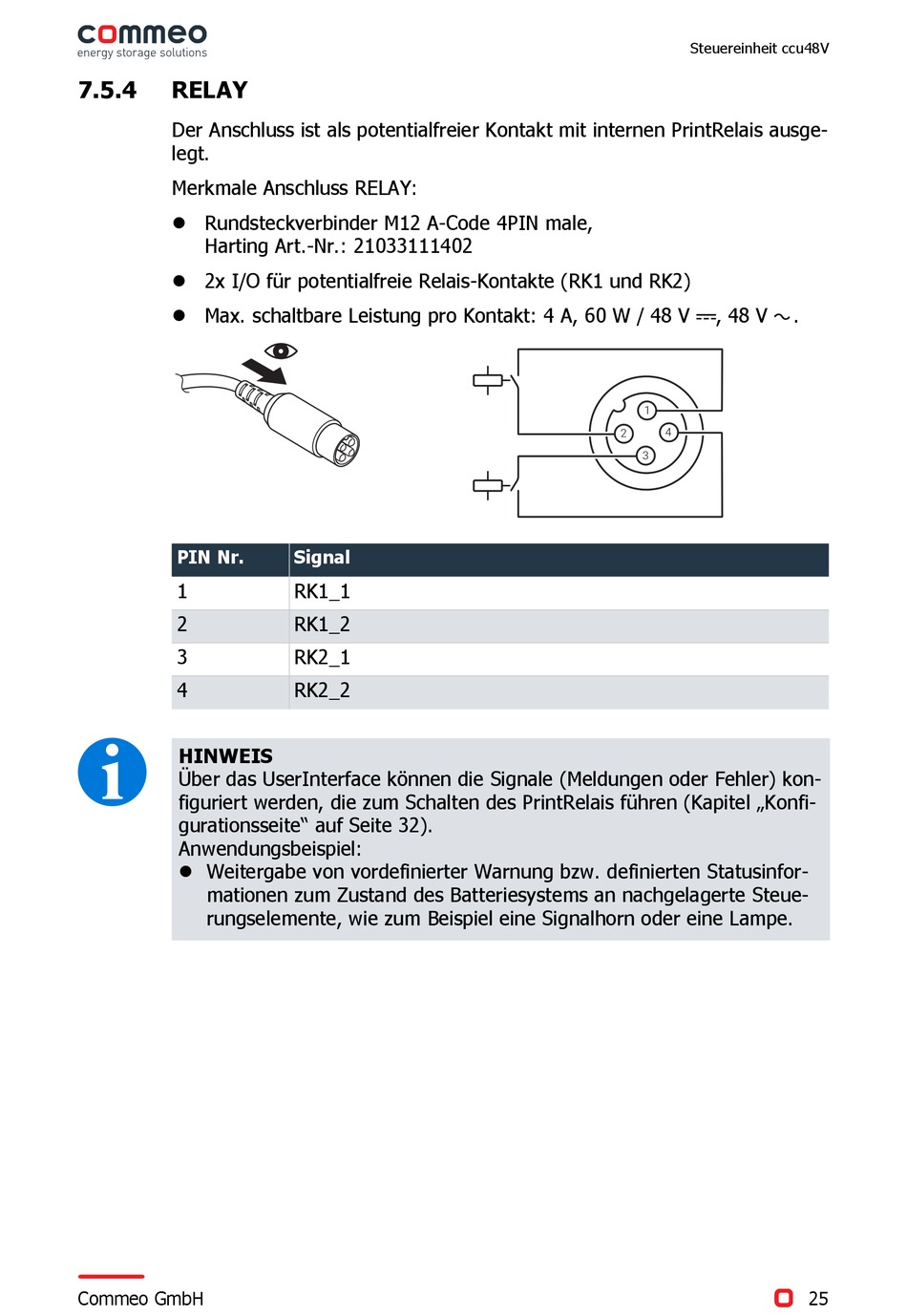

7.5.4 RELAY
Der Anschluss ist als potentialfreier Kontakt mit internen PrintRelais ausge-
legt.
Merkmale Anschluss RELAY:
 Rundsteckverbinder M12 A-Code 4PIN male,
Harting Art.-Nr.: 21033111402
 2x I/O für potentialfreie Relais-Kontakte (RK1 und RK2)
 Max. schaltbare Leistung pro Kontakt: 4 A, 60 W / 48 V g, 48 V w.
PIN Nr.
1
2
3
4
I
HINWEIS
Über das UserInterface können die Signale (Meldungen oder Fehler) kon-
figuriert werden, die zum Schalten des PrintRelais führen (Kapitel „Konfi-
gurationsseite" auf Seite 32).
Anwendungsbeispiel:
 Weitergabe von vordefinierter Warnung bzw. definierten Statusinfor-
mationen zum Zustand des Batteriesystems an nachgelagerte Steue-
rungselemente, wie zum Beispiel eine Signalhorn oder eine Lampe.
Commeo GmbH
Signal
RK1_1
RK1_2
RK2_1
RK2_2
Steuereinheit ccu48V
1
4
2
3
