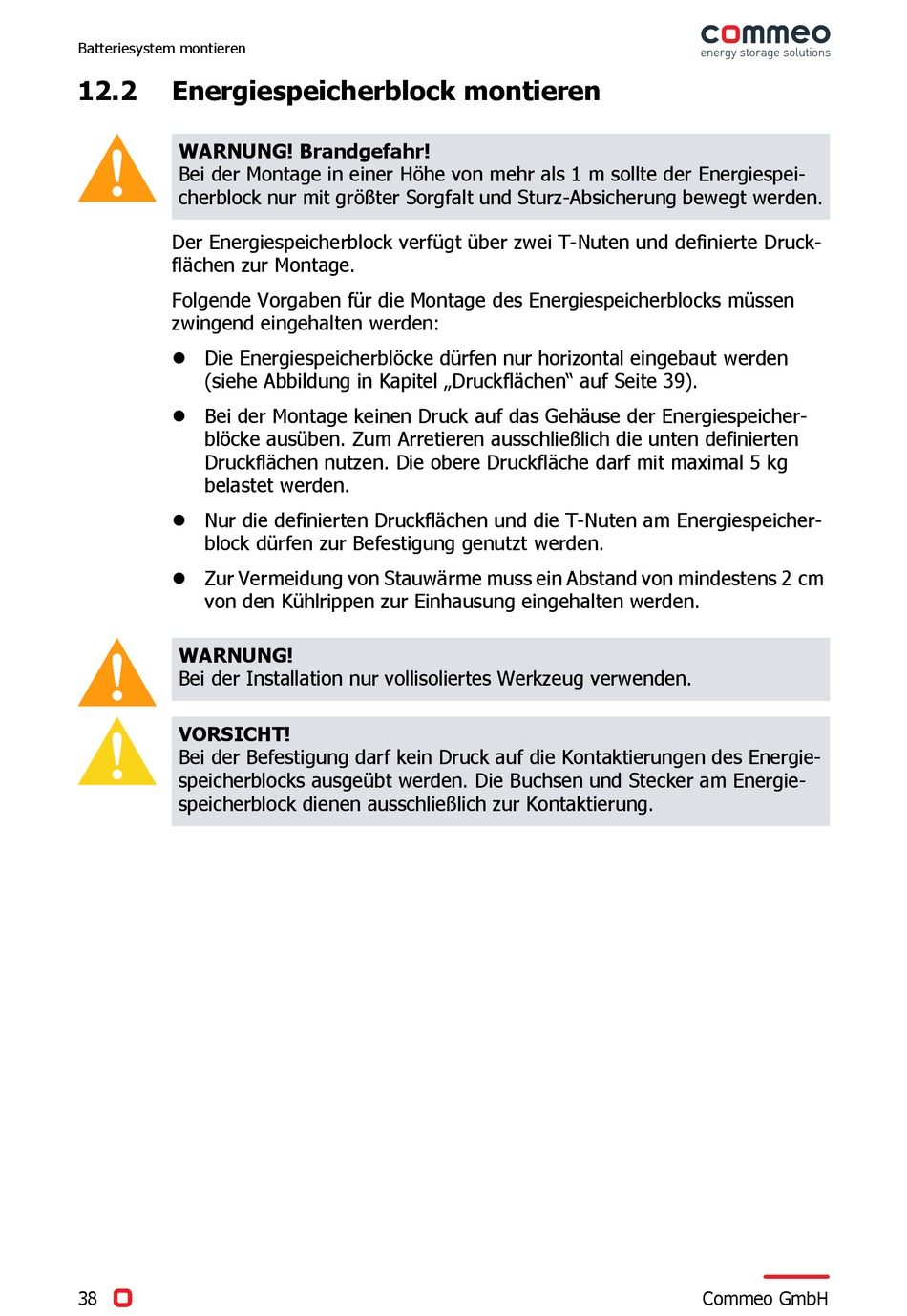

Batteriesystem montieren
12.2

Energiespeicherblock montieren

!
WARNUNG! Brandgefahr!
Bei der Montage in einer Höhe von mehr als 1 m sollte der Energiespei-
cherblock nur mit größter Sorgfalt und Sturz-Absicherung bewegt werden.
Der Energiespeicherblock verfügt über zwei T-Nuten und definierte Druck-
flächen zur Montage.
Folgende Vorgaben für die Montage des Energiespeicherblocks müssen
zwingend eingehalten werden:
 Die Energiespeicherblöcke dürfen nur horizontal eingebaut werden
(siehe Abbildung in Kapitel „Druckflächen" auf Seite 39).
 Bei der Montage keinen Druck auf das Gehäuse der Energiespeicher-
blöcke ausüben. Zum Arretieren ausschließlich die unten definierten
Druckflächen nutzen. Die obere Druckfläche darf mit maximal 5 kg
belastet werden.
 Nur die definierten Druckflächen und die T-Nuten am Energiespeicher-
block dürfen zur Befestigung genutzt werden.
 Zur Vermeidung von Stauwärme muss ein Abstand von mindestens 2 cm
von den Kühlrippen zur Einhausung eingehalten werden.
!
WARNUNG!
Bei der Installation nur vollisoliertes Werkzeug verwenden.
!
VORSICHT!
Bei der Befestigung darf kein Druck auf die Kontaktierungen des Energie-
speicherblocks ausgeübt werden. Die Buchsen und Stecker am Energie-
speicherblock dienen ausschließlich zur Kontaktierung.
