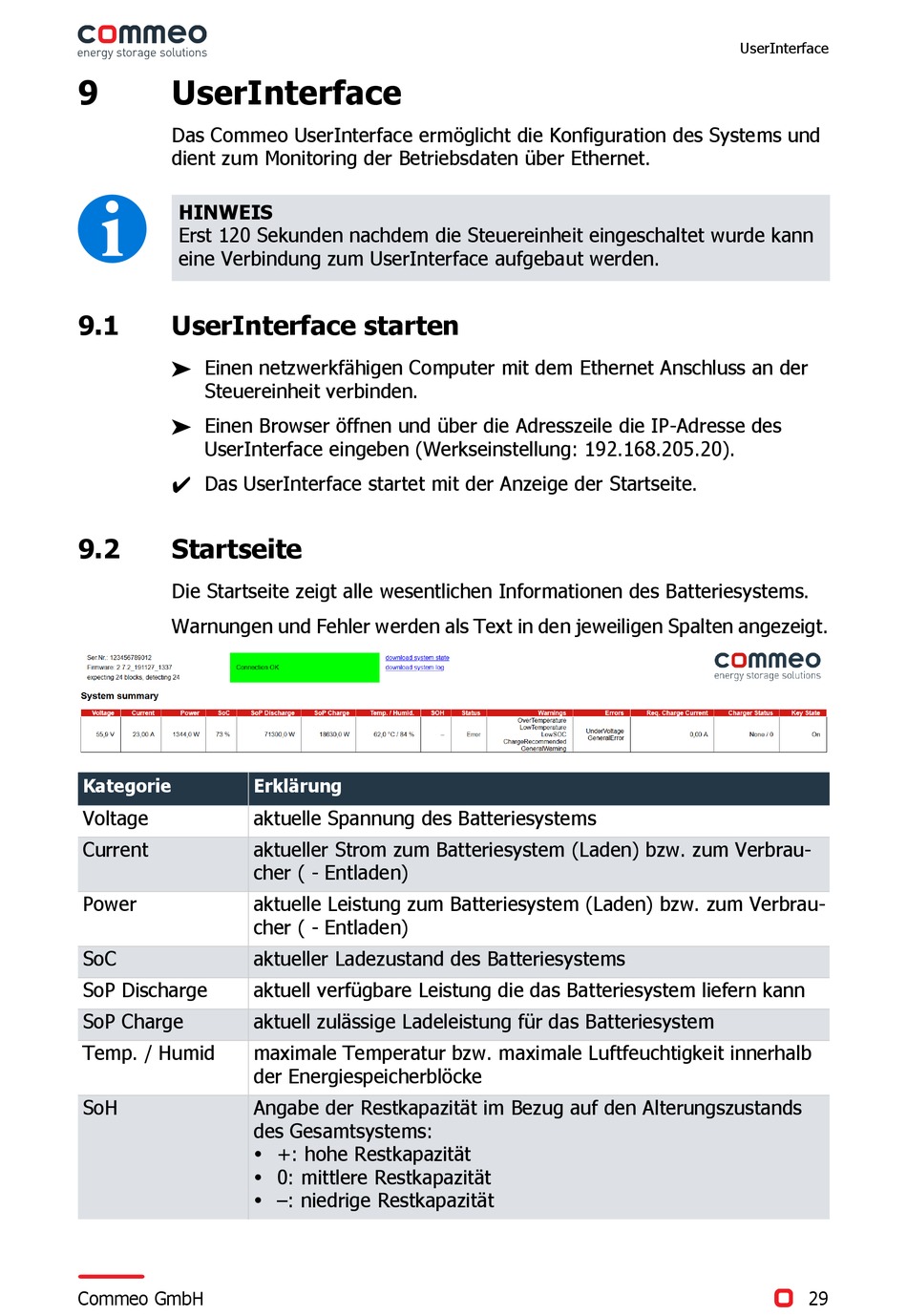

User Interface - Commeo Esbc15Pr Betriebsanleitung

9 UserInterface
Das Commeo UserInterface ermöglicht die Konfiguration des Systems und
dient zum Monitoring der Betriebsdaten über Ethernet.
I
HINWEIS
Erst 120 Sekunden nachdem die Steuereinheit eingeschaltet wurde kann
eine Verbindung zum UserInterface aufgebaut werden.
9.1 UserInterface starten
 Einen netzwerkfähigen Computer mit dem Ethernet Anschluss an der
Steuereinheit verbinden.
 Einen Browser öffnen und über die Adresszeile die IP-Adresse des
UserInterface eingeben (Werkseinstellung: 192.168.205.20).
 Das UserInterface startet mit der Anzeige der Startseite.
9.2 Startseite
Die Startseite zeigt alle wesentlichen Informationen des Batteriesystems.
Warnungen und Fehler werden als Text in den jeweiligen Spalten angezeigt.
Kategorie
Voltage
Current
Power
SoC
SoP Discharge
SoP Charge
Temp. / Humid
SoH
Commeo GmbH
Erklärung
aktuelle Spannung des Batteriesystems
aktueller Strom zum Batteriesystem (Laden) bzw. zum Verbrau-
cher ( - Entladen)
aktuelle Leistung zum Batteriesystem (Laden) bzw. zum Verbrau-
cher ( - Entladen)
aktueller Ladezustand des Batteriesystems
aktuell verfügbare Leistung die das Batteriesystem liefern kann
aktuell zulässige Ladeleistung für das Batteriesystem
maximale Temperatur bzw. maximale Luftfeuchtigkeit innerhalb
der Energiespeicherblöcke
Angabe der Restkapazität im Bezug auf den Alterungszustands
des Gesamtsystems:
Ÿ +: hohe Restkapazität
Ÿ 0: mittlere Restkapazität
Ÿ –: niedrige Restkapazität
UserInterface
29
