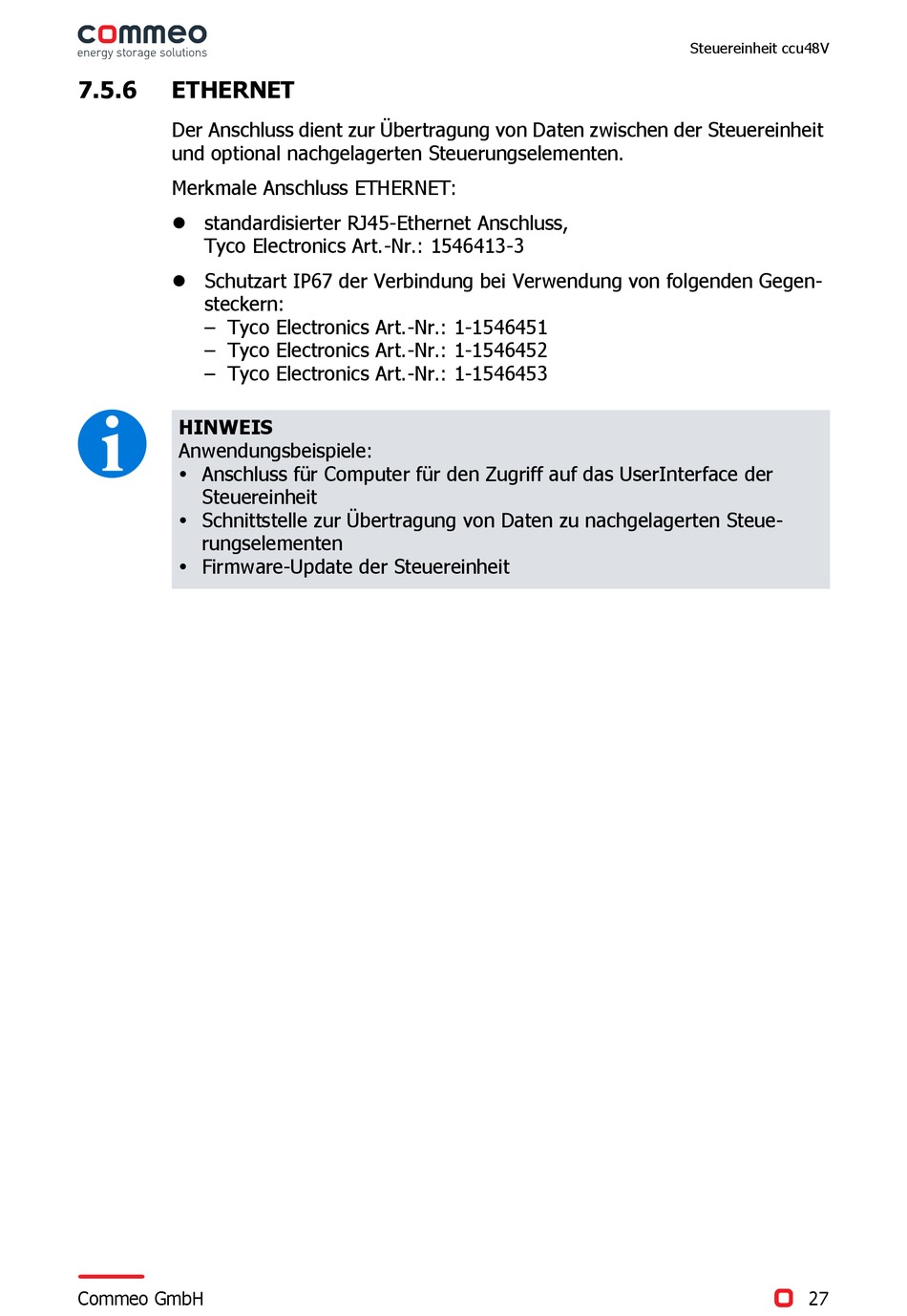

7.5.6 ETHERNET
Der Anschluss dient zur Übertragung von Daten zwischen der Steuereinheit
und optional nachgelagerten Steuerungselementen.
Merkmale Anschluss ETHERNET:
 standardisierter RJ45-Ethernet Anschluss,
Tyco Electronics Art.-Nr.: 1546413-3
 Schutzart IP67 der Verbindung bei Verwendung von folgenden Gegen-
steckern:
– Tyco Electronics Art.-Nr.: 1-1546451
– Tyco Electronics Art.-Nr.: 1-1546452
– Tyco Electronics Art.-Nr.: 1-1546453
I
HINWEIS
Anwendungsbeispiele:
Ÿ Anschluss für Computer für den Zugriff auf das UserInterface der
Steuereinheit
Ÿ Schnittstelle zur Übertragung von Daten zu nachgelagerten Steue-
rungselementen
Ÿ Firmware-Update der Steuereinheit
