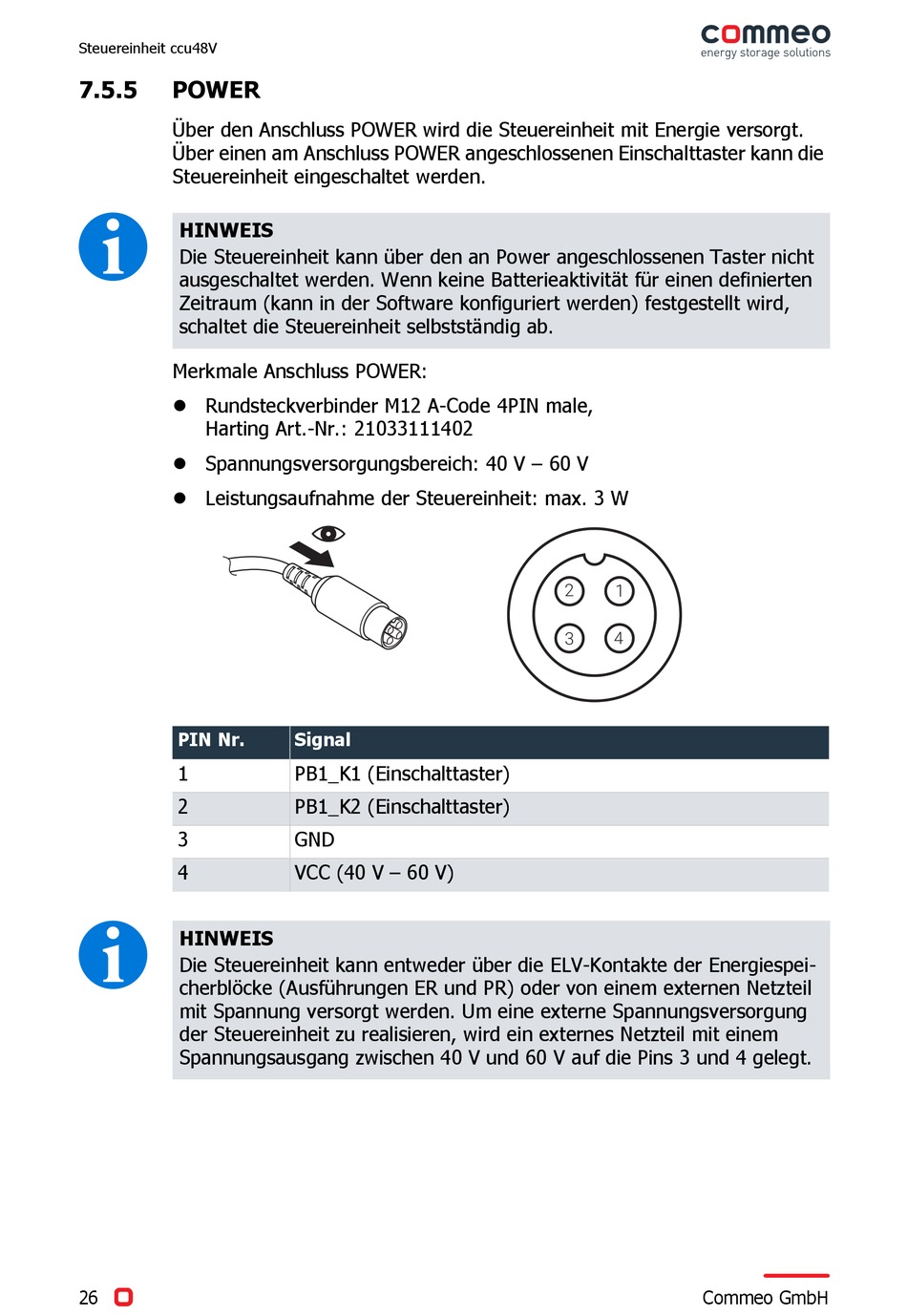

Commeo esbC15PR Betriebsanleitung Seite 26

Steuereinheit ccu48V
7.5.5 POWER
Über den Anschluss POWER wird die Steuereinheit mit Energie versorgt.
Über einen am Anschluss POWER angeschlossenen Einschalttaster kann die
Steuereinheit eingeschaltet werden.
I
HINWEIS
Die Steuereinheit kann über den an Power angeschlossenen Taster nicht
ausgeschaltet werden. Wenn keine Batterieaktivität für einen definierten
Zeitraum (kann in der Software konfiguriert werden) festgestellt wird,
schaltet die Steuereinheit selbstständig ab.
Merkmale Anschluss POWER:
 Rundsteckverbinder M12 A-Code 4PIN male,
Harting Art.-Nr.: 21033111402
 Spannungsversorgungsbereich: 40 V – 60 V
 Leistungsaufnahme der Steuereinheit: max. 3 W
PIN Nr.
1
2
3
4
I
HINWEIS
Die Steuereinheit kann entweder über die ELV-Kontakte der Energiespei-
cherblöcke (Ausführungen ER und PR) oder von einem externen Netzteil
mit Spannung versorgt werden. Um eine externe Spannungsversorgung
der Steuereinheit zu realisieren, wird ein externes Netzteil mit einem
Spannungsausgang zwischen 40 V und 60 V auf die Pins 3 und 4 gelegt.
26
Signal
PB1_K1 (Einschalttaster)
PB1_K2 (Einschalttaster)
GND
VCC (40 V – 60 V)
2
1
4
3
