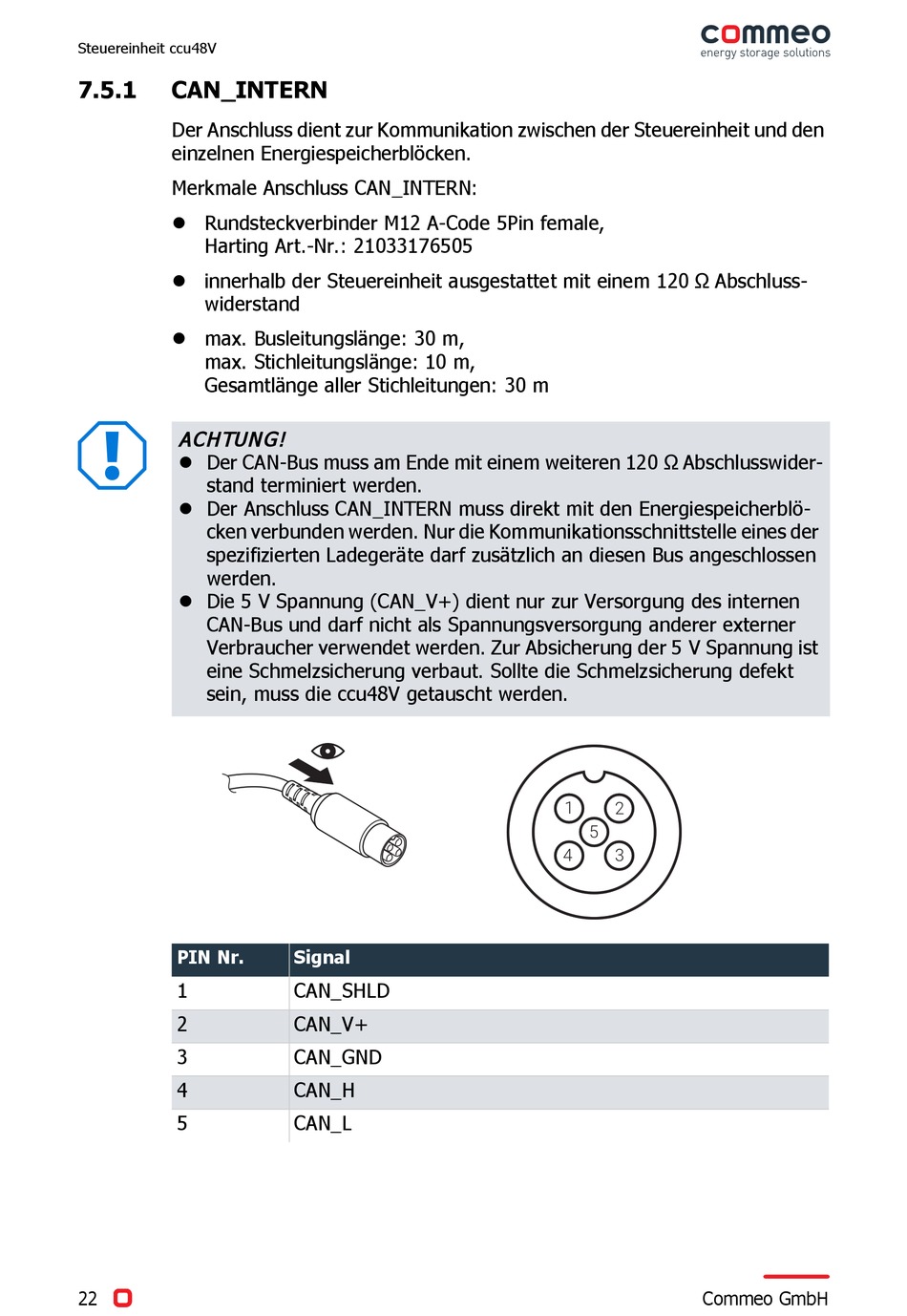

Commeo esbC15PR Betriebsanleitung Seite 22

Steuereinheit ccu48V
7.5.1 CAN_INTERN
Der Anschluss dient zur Kommunikation zwischen der Steuereinheit und den
einzelnen Energiespeicherblöcken.
Merkmale Anschluss CAN_INTERN:
 Rundsteckverbinder M12 A-Code 5Pin female,
Harting Art.-Nr.: 21033176505
 innerhalb der Steuereinheit ausgestattet mit einem 120 Ω Abschluss-
widerstand
 max. Busleitungslänge: 30 m,
max. Stichleitungslänge: 10 m,
Gesamtlänge aller Stichleitungen: 30 m
A
ACHTUN G!
 Der CAN-Bus muss am Ende mit einem weiteren 120 Ω Abschlusswider-
stand terminiert werden.
 Der Anschluss CAN_INTERN muss direkt mit den Energiespeicherblö-
cken verbunden werden. Nur die Kommunikationsschnittstelle eines der
spezifizierten Ladegeräte darf zusätzlich an diesen Bus angeschlossen
werden.
 Die 5 V Spannung (CAN_V+) dient nur zur Versorgung des internen
CAN-Bus und darf nicht als Spannungsversorgung anderer externer
Verbraucher verwendet werden. Zur Absicherung der 5 V Spannung ist
eine Schmelzsicherung verbaut. Sollte die Schmelzsicherung defekt
sein, muss die ccu48V getauscht werden.
PIN Nr.
1
2
3
4
5
22
Signal
CAN_SHLD
CAN_V+
CAN_GND
CAN_H
CAN_L
1 2
5
4 3
