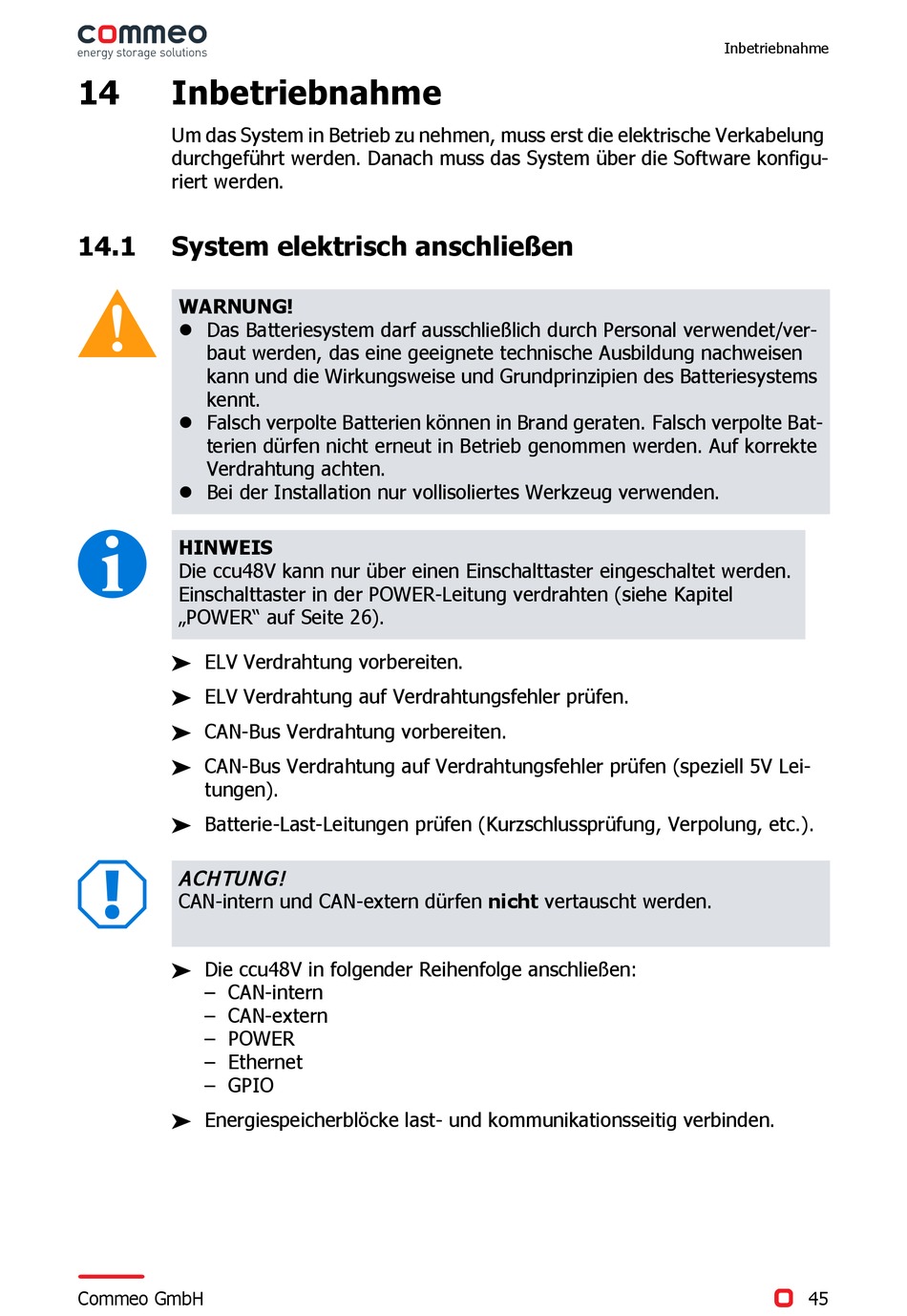

14 Inbetriebnahme
Um das System in Betrieb zu nehmen, muss erst die elektrische Verkabelung
durchgeführt werden. Danach muss das System über die Software konfigu-
riert werden.
14.1 System elektrisch anschließen
!
WARNUNG!
 Das Batteriesystem darf ausschließlich durch Personal verwendet/ver-
baut werden, das eine geeignete technische Ausbildung nachweisen
kann und die Wirkungsweise und Grundprinzipien des Batteriesystems
kennt.
 Falsch verpolte Batterien können in Brand geraten. Falsch verpolte Bat-
terien dürfen nicht erneut in Betrieb genommen werden. Auf korrekte
Verdrahtung achten.
 Bei der Installation nur vollisoliertes Werkzeug verwenden.
I
HINWEIS
Die ccu48V kann nur über einen Einschalttaster eingeschaltet werden.
Einschalttaster in der POWER-Leitung verdrahten (siehe Kapitel
„POWER" auf Seite 26).
 ELV Verdrahtung vorbereiten.
 ELV Verdrahtung auf Verdrahtungsfehler prüfen.
 CAN-Bus Verdrahtung vorbereiten.
 CAN-Bus Verdrahtung auf Verdrahtungsfehler prüfen (speziell 5V Lei-
tungen).
 Batterie-Last-Leitungen prüfen (Kurzschlussprüfung, Verpolung, etc.).
A
ACHTUN G!
CAN-intern und CAN-extern dürfen nicht vertauscht werden.
 Die ccu48V in folgender Reihenfolge anschließen:
– CAN-intern
– CAN-extern
– POWER
– Ethernet
– GPIO
 Energiespeicherblöcke last- und kommunikationsseitig verbinden.
