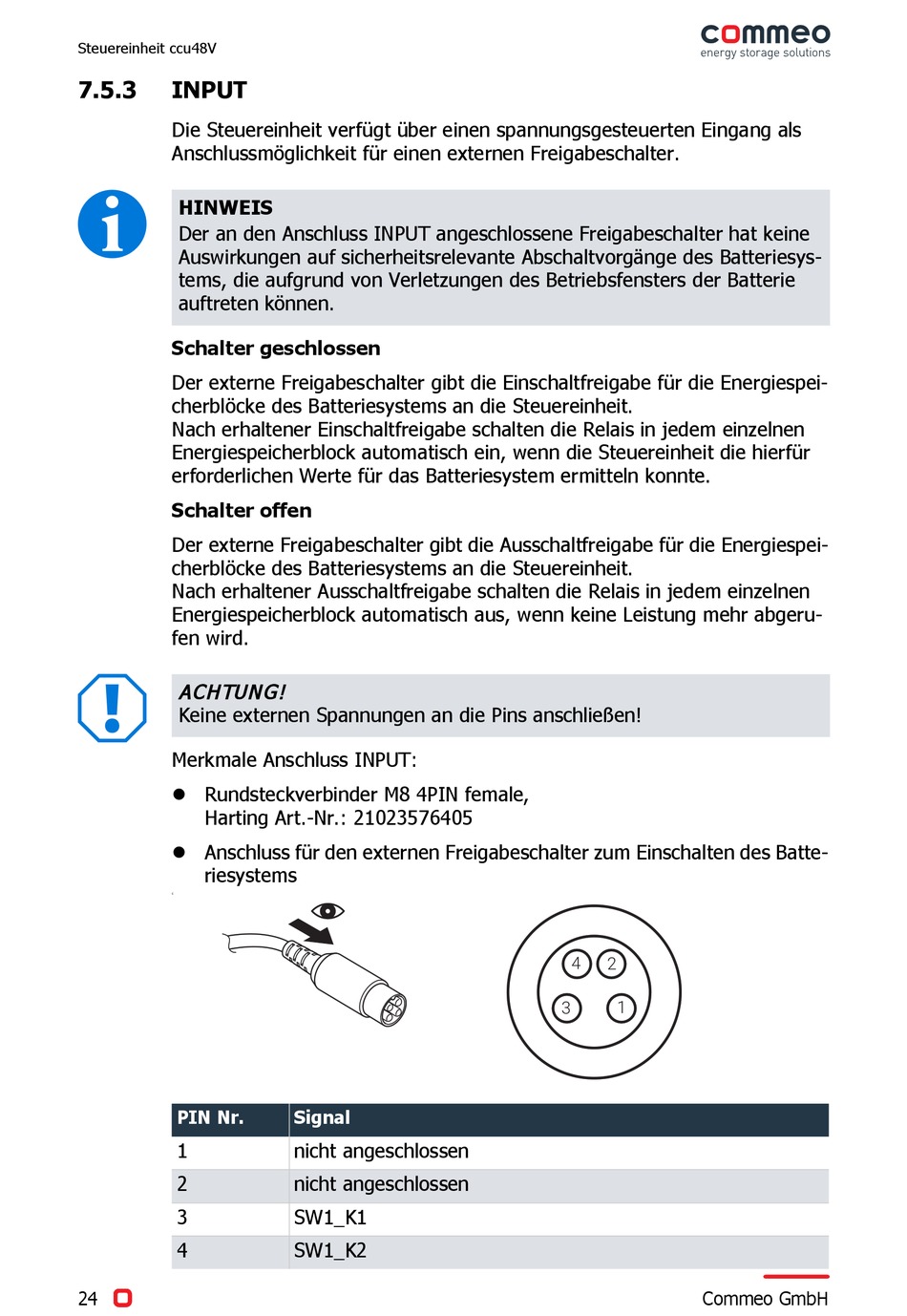

Commeo esbC15PR Betriebsanleitung Seite 24

Steuereinheit ccu48V
7.5.3 INPUT
Die Steuereinheit verfügt über einen spannungsgesteuerten Eingang als
Anschlussmöglichkeit für einen externen Freigabeschalter.
I
HINWEIS
Der an den Anschluss INPUT angeschlossene Freigabeschalter hat keine
Auswirkungen auf sicherheitsrelevante Abschaltvorgänge des Batteriesys-
tems, die aufgrund von Verletzungen des Betriebsfensters der Batterie
auftreten können.
Schalter geschlossen
Der externe Freigabeschalter gibt die Einschaltfreigabe für die Energiespei-
cherblöcke des Batteriesystems an die Steuereinheit.
Nach erhaltener Einschaltfreigabe schalten die Relais in jedem einzelnen
Energiespeicherblock automatisch ein, wenn die Steuereinheit die hierfür
erforderlichen Werte für das Batteriesystem ermitteln konnte.
Schalter offen
Der externe Freigabeschalter gibt die Ausschaltfreigabe für die Energiespei-
cherblöcke des Batteriesystems an die Steuereinheit.
Nach erhaltener Ausschaltfreigabe schalten die Relais in jedem einzelnen
Energiespeicherblock automatisch aus, wenn keine Leistung mehr abgeru-
fen wird.
A
ACHTUN G!
Keine externen Spannungen an die Pins anschließen!
Merkmale Anschluss INPUT:
 Rundsteckverbinder M8 4PIN female,
Harting Art.-Nr.: 21023576405
 Anschluss für den externen Freigabeschalter zum Einschalten des Batte-
riesystems
c
PIN Nr.
1
2
3
4
24
Signal
nicht angeschlossen
nicht angeschlossen
SW1_K1
SW1_K2
4
2
3 1
