5 Bestimmungsgemäße Verwendung
Das 48 V-Batteriesystem dient zur Stromversorgung von elektrisch betriebe-
nen stationären oder fahrerlosen Sondermaschinen für Industrieanwendun-
gen. Zur Überwachung und Konfiguration des Batteriesystems dient eine
Steuereinheit mit standardisierten Schnittstellen zur Anbindung externer
Bedien- oder Steuerelemente.
6 Technische Beschreibung
In den folgenden Kapiteln wird die Funktionsweise des 48 V-Batterie-
systems als Gesamtsystem, der Commeo Steuereinheit ccu48V und der ein-
zelnen Energiespeicherblöcke erklärt.
6.1 Funktionsübersicht

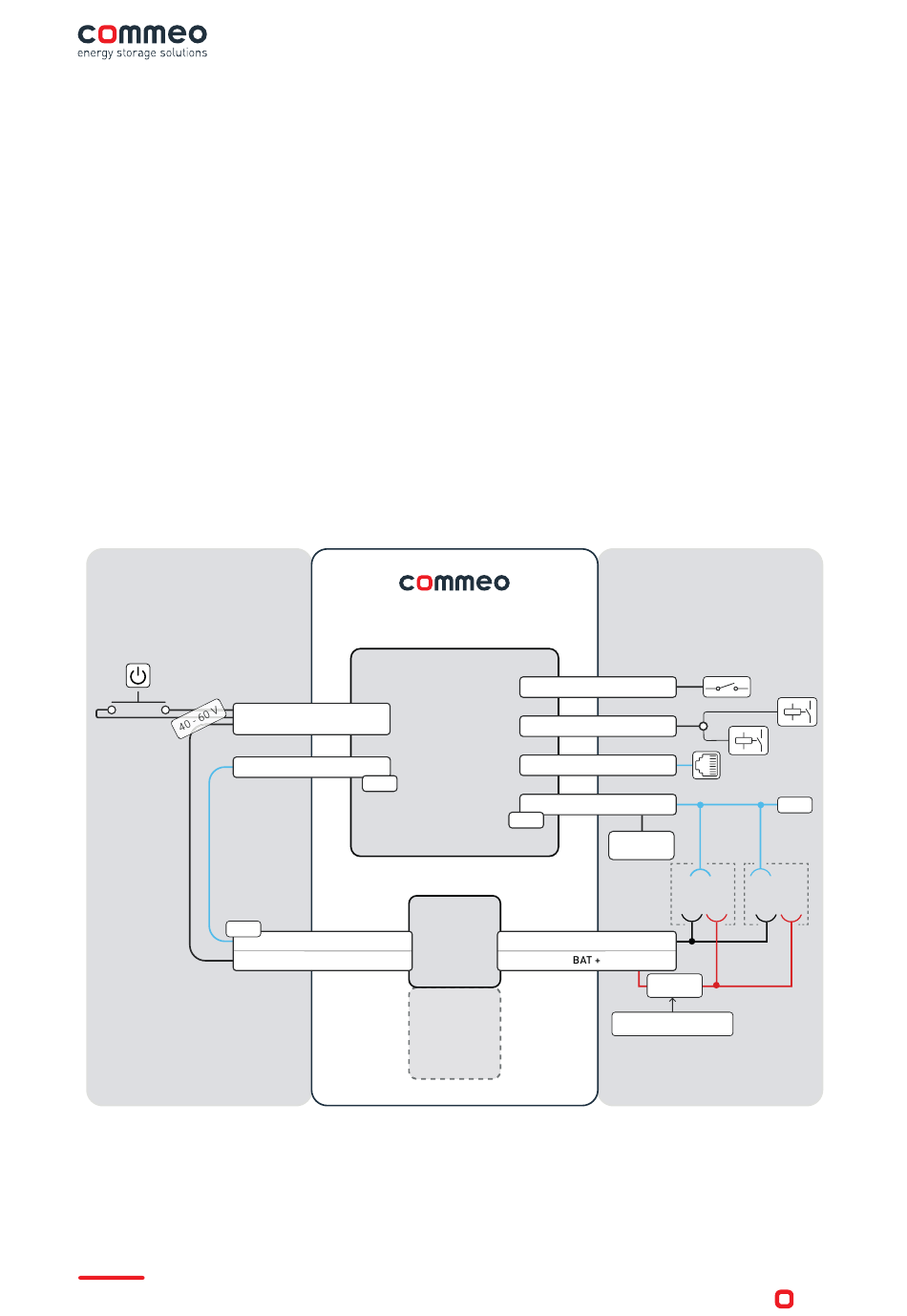

Ein 48 V-Batteriesystem von Commeo besteht aus bis zu 24 Energie-
speicherblöcken (esbC) mit einer Steuereinheit (ccu48V).
externe
Komponenten
120 Ω
Die Energiespeicherblöcke in einem 48 V-Batteriesystem verfügen über
interne Relais zum Ein- bzw. Ausschalten des Stromflusses. Die Relais wer-
den vom Batteriemanagementsystem (BMS) des Energiespeicherblocks bei
Bedarf automatisch geschaltet.
Commeo GmbH

Lieferumfang

POWER
Steuereinheit
ccu48V
CAN_INTERN
120 Ω
Energie-
speicherblock
CAN
esbC15
ELV
Energie-
speicherblock
esbC15
Bestimmungsgemäße Verwendung
externe
Komponenten
INPUT
RELAY
ETHERNET
CAN_EXTERN
120 Ω
Aux. Power
24 V
Charger
BAT -
≥ 30 Ω
Pre - Charge Element
120 Ω
Load
