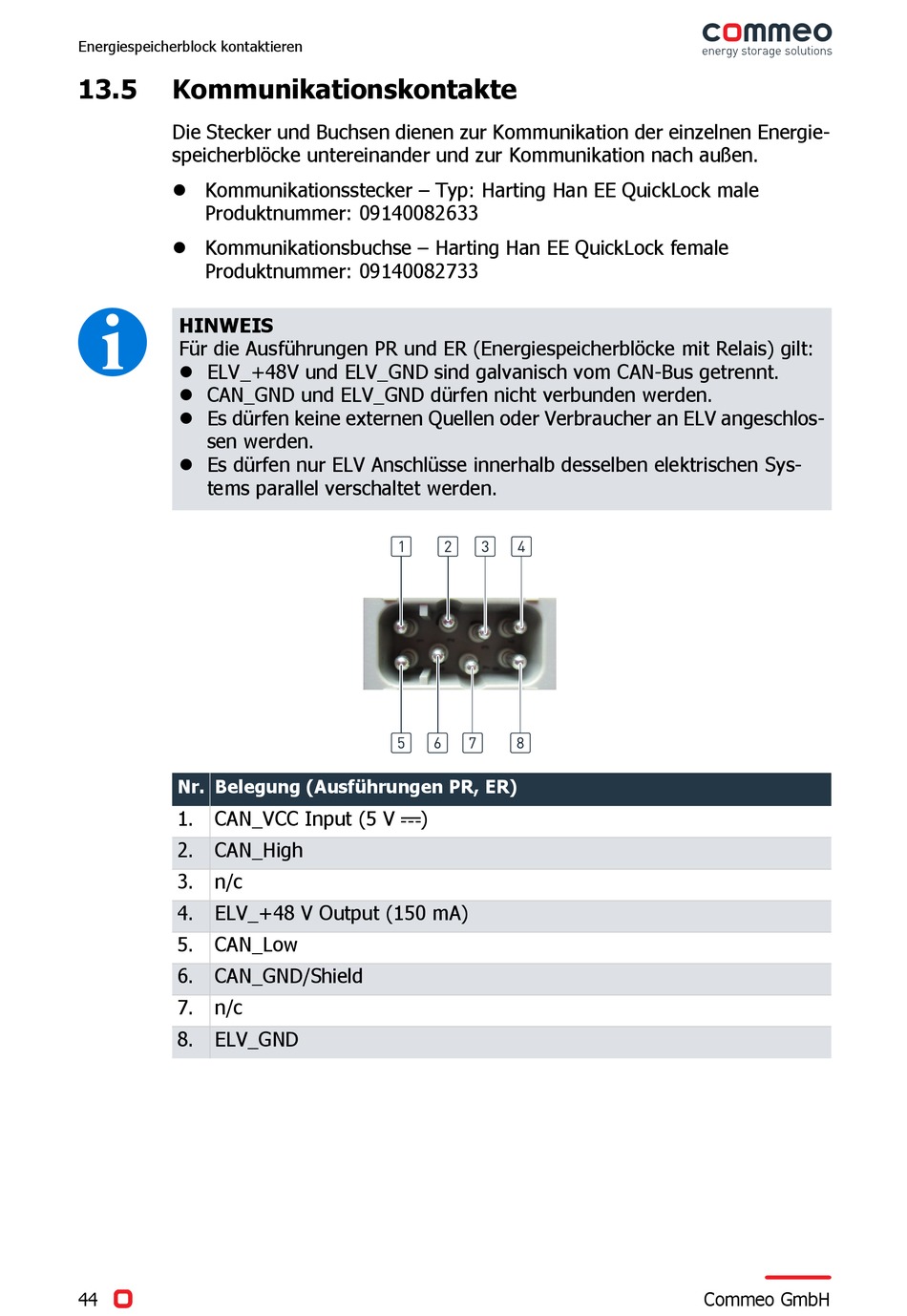

Energiespeicherblock kontaktieren
13.5 Kommunikationskontakte
Die Stecker und Buchsen dienen zur Kommunikation der einzelnen Energie-
speicherblöcke untereinander und zur Kommunikation nach außen.
 Kommunikationsstecker – Typ: Harting Han EE QuickLock male
Produktnummer: 09140082633
 Kommunikationsbuchse – Harting Han EE QuickLock female
Produktnummer: 09140082733
I
HINWEIS
Für die Ausführungen PR und ER (Energiespeicherblöcke mit Relais) gilt:
 ELV_+48V und ELV_GND sind galvanisch vom CAN-Bus getrennt.
 CAN_GND und ELV_GND dürfen nicht verbunden werden.
 Es dürfen keine externen Quellen oder Verbraucher an ELV angeschlos-
sen werden.
 Es dürfen nur ELV Anschlüsse innerhalb desselben elektrischen Sys-
tems parallel verschaltet werden.
Nr. Belegung (Ausführungen PR, ER)
1. CAN_VCC Input (5 V g)
2. CAN_High
3. n/c
4. ELV_+48 V Output (150 mA)
5. CAN_Low
6. CAN_GND/Shield
7. n/c
8. ELV_GND
