Steuereinheit ccu48V

Die Commeo Steuereinheit ccu48V überwacht und konfiguriert ein
48 V Batteriesystem aus bis zu 24 Energiespeicherblöcken. Hierzu werden
die notwendigen Informationen der Blöcke gesammelt und zur Berechnung
der Systemeigenschaften verwendet. Die gesammelten und berechneten
Werte können zur Steuerung von externen Ladegeräten genutzt und über
definierte Schnittstellen an nachgelagerte Steuerungselemente übergeben
werden.
7.1 Funktionsweise
Die Steuereinheit ccu48V wird durch die ELV Spannung der Blöcke versorgt.
Über einen am Anschluss POWER angeschlossenen Einschalttaster wird die
ccu48V eingeschaltet. Das Starten des Systems dauert ca. 90 Sekunden.
7.2 Betriebsanzeige

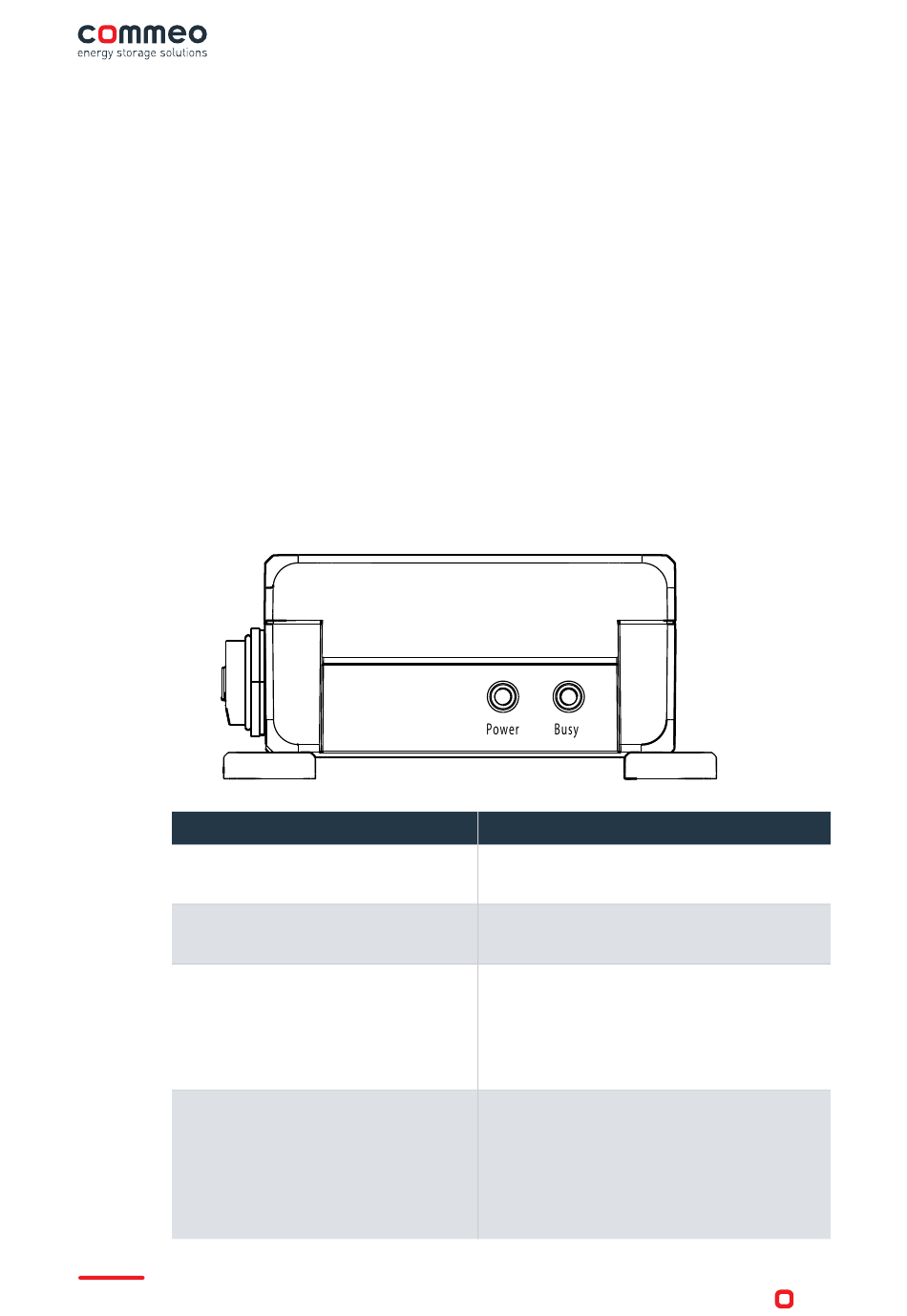

LED Zustand
POWER ist aus
BUSY ist aus
POWER leuchtet grün
BUSY ist aus
POWER leuchtet grün
BUSY blinkt grün im Takt von 2 s
POWER leuchtet grün
BUSY blinkt grün im Takt von
0,5 s
Commeo GmbH
Systemstatus
Die Steuereinheit ist nicht im Betrieb.
Die Steuereinheit fährt hoch. Dieser
Vorgang dauert ca. 90 s.
Die Steuereinheit ist in Betrieb. Die
internen Relais aller Energiespeicher-
blöcke im Batteriesystem haben die
Verbindung der Zellen zu den Leis-
tungssteckern getrennt.
Die Steuereinheit ist in Betrieb. Das
interne Relais von mindestens
einem Energiespeicherblock im Batte-
riesystem hat die Verbindung der Zel-
len zu den Leistungssteckern
hergestellt.
Steuereinheit ccu48V
17
