Energiespeicherblock kontaktieren

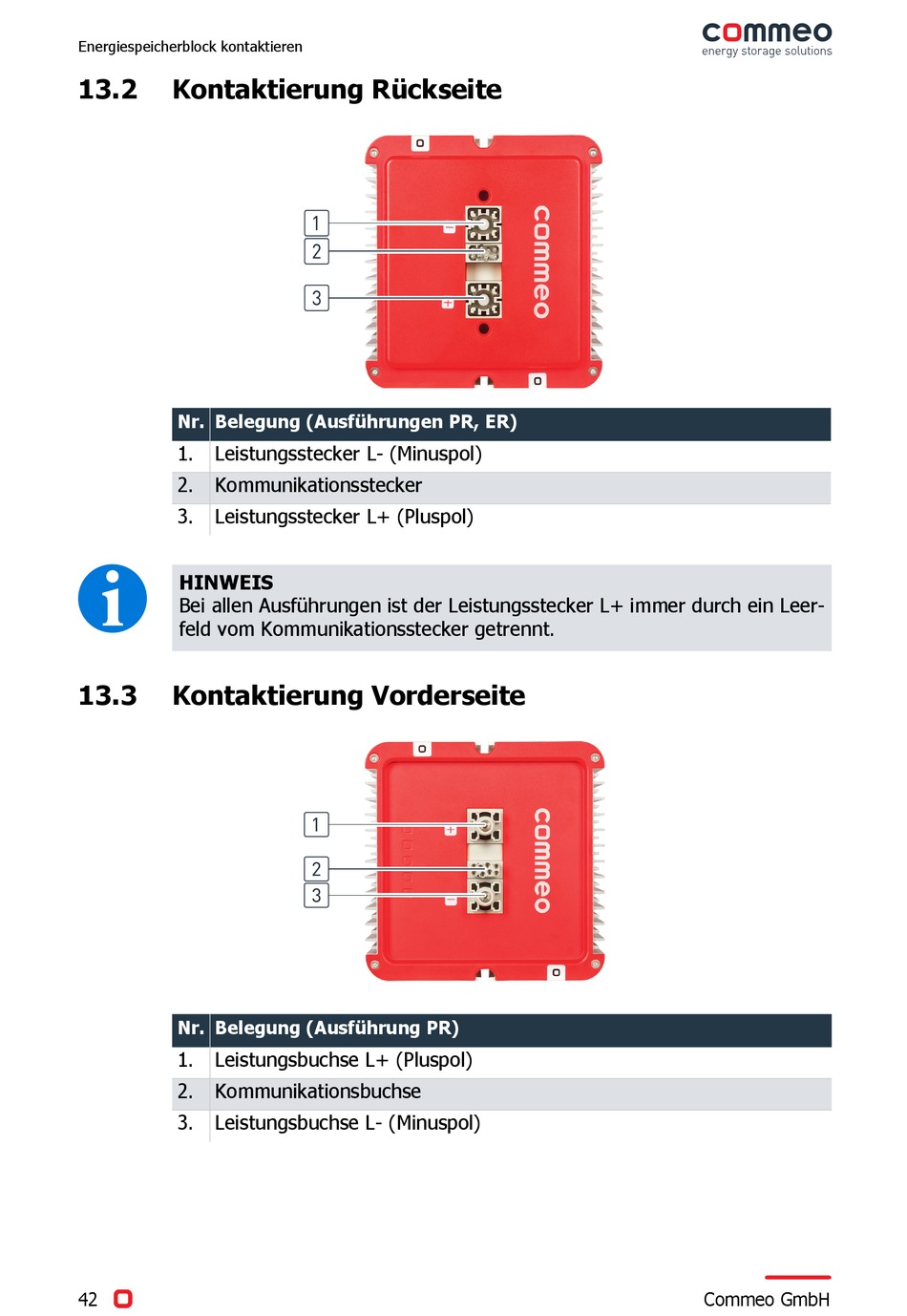

13.2 Kontaktierung Rückseite
Nr. Belegung (Ausführungen PR, ER)
1. Leistungsstecker L- (Minuspol)
2. Kommunikationsstecker
3. Leistungsstecker L+ (Pluspol)
I
HINWEIS
Bei allen Ausführungen ist der Leistungsstecker L+ immer durch ein Leer-
feld vom Kommunikationsstecker getrennt.
13.3 Kontaktierung Vorderseite
Nr. Belegung (Ausführung PR)
1. Leistungsbuchse L+ (Pluspol)
2. Kommunikationsbuchse
3. Leistungsbuchse L- (Minuspol)
42 Commeo GmbH
