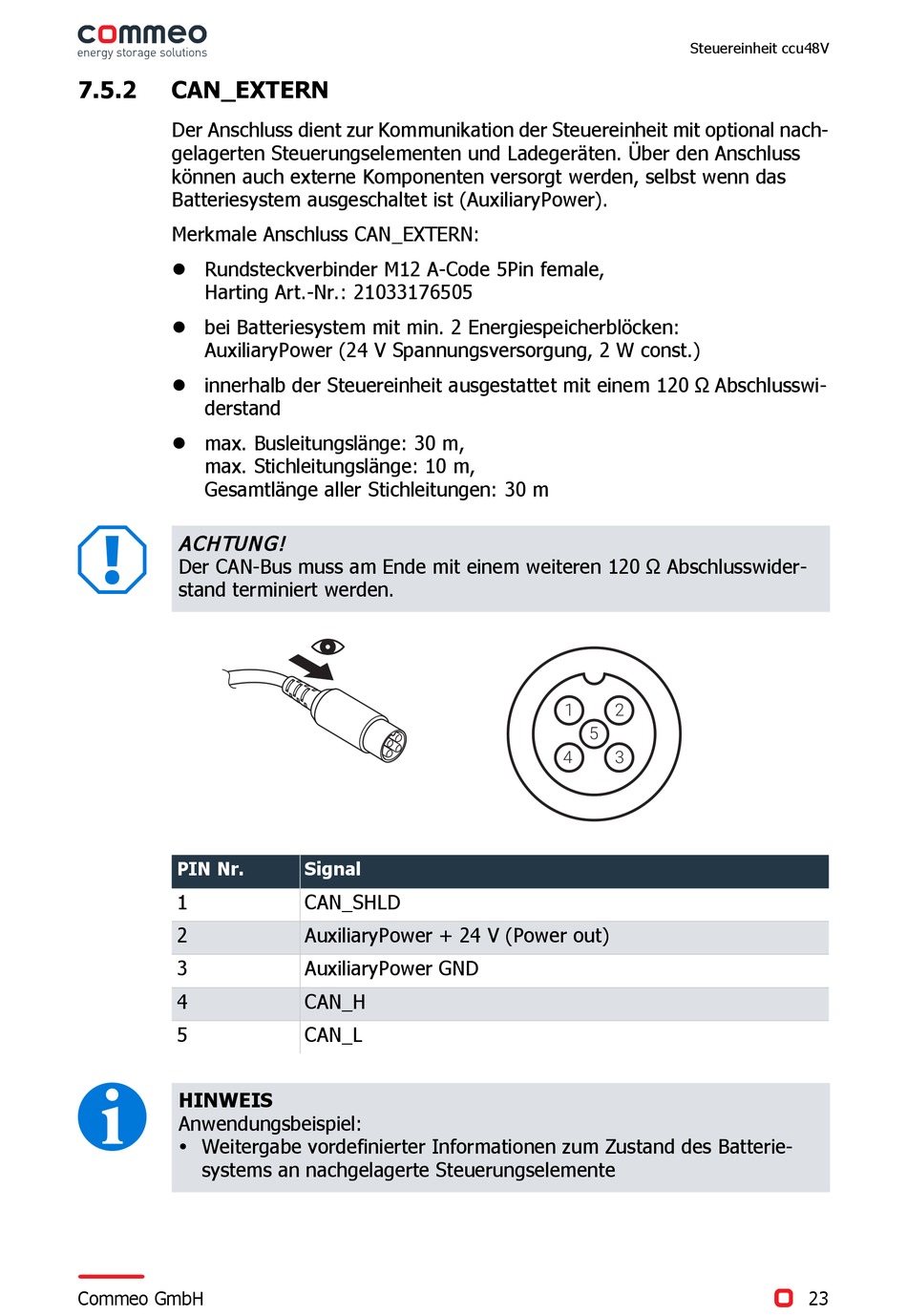

7.5.2 CAN_EXTERN
Der Anschluss dient zur Kommunikation der Steuereinheit mit optional nach-
gelagerten Steuerungselementen und Ladegeräten. Über den Anschluss
können auch externe Komponenten versorgt werden, selbst wenn das
Batteriesystem ausgeschaltet ist (AuxiliaryPower).
Merkmale Anschluss CAN_EXTERN:
 Rundsteckverbinder M12 A-Code 5Pin female,
Harting Art.-Nr.: 21033176505
 bei Batteriesystem mit min. 2 Energiespeicherblöcken:
AuxiliaryPower (24 V Spannungsversorgung, 2 W const.)
 innerhalb der Steuereinheit ausgestattet mit einem 120 Ω Abschlusswi-
derstand
 max. Busleitungslänge: 30 m,
max. Stichleitungslänge: 10 m,
Gesamtlänge aller Stichleitungen: 30 m
A
ACHTUN G!
Der CAN-Bus muss am Ende mit einem weiteren 120 Ω Abschlusswider-
stand terminiert werden.
PIN Nr.
1
2
3
4
5
I
HINWEIS
Anwendungsbeispiel:
Ÿ Weitergabe vordefinierter Informationen zum Zustand des Batterie-
systems an nachgelagerte Steuerungselemente
Commeo GmbH
Signal
CAN_SHLD
AuxiliaryPower + 24 V (Power out)
AuxiliaryPower GND
CAN_H
CAN_L
