Anhang A Transformator
Einführung
Wird der WAVE Bioreactor 200 oder der WAVE Bioreactor 500/1000 in Ländern
verwendet, wo die Nennspannung außerhalb des angegebenen
Versorgungsspannungsbereichs liegt (siehe Abschnitt 8.1), ist ein Transformator
erforderlich. Der Transformator wird separat bestellt.
Installation
Der Transformator muss gemäß den nachstehenden Anweisungen installiert werden.
Der Transformator muss von einem autorisierten Elektriker installiert werden.
Schritt
1
2
3
4
5
6
7
309
IEC
Connector
Mains
Transformer 400 /220 V
cable
L1
L2
L3
PE
WAVE Bioreactor 200 und 500/1000 Bedienungsanleitung 28-9641-28 AA
Maßnahme
Stellen Sie sicher, dass eine dreiphasige 400 V/16 A IEC309 Steckdose mit
einem Trennschalter und ein 16-A-Sicherungsautomat/Sicherung
verfügbar ist.
Den Transformator auspacken und den nicht angeschlossenen IEC309
Kabelanschluss lokalisieren.
Den NEMA-Anschluss, der am Netzkabel des WAVE-Geräts befestigt ist,

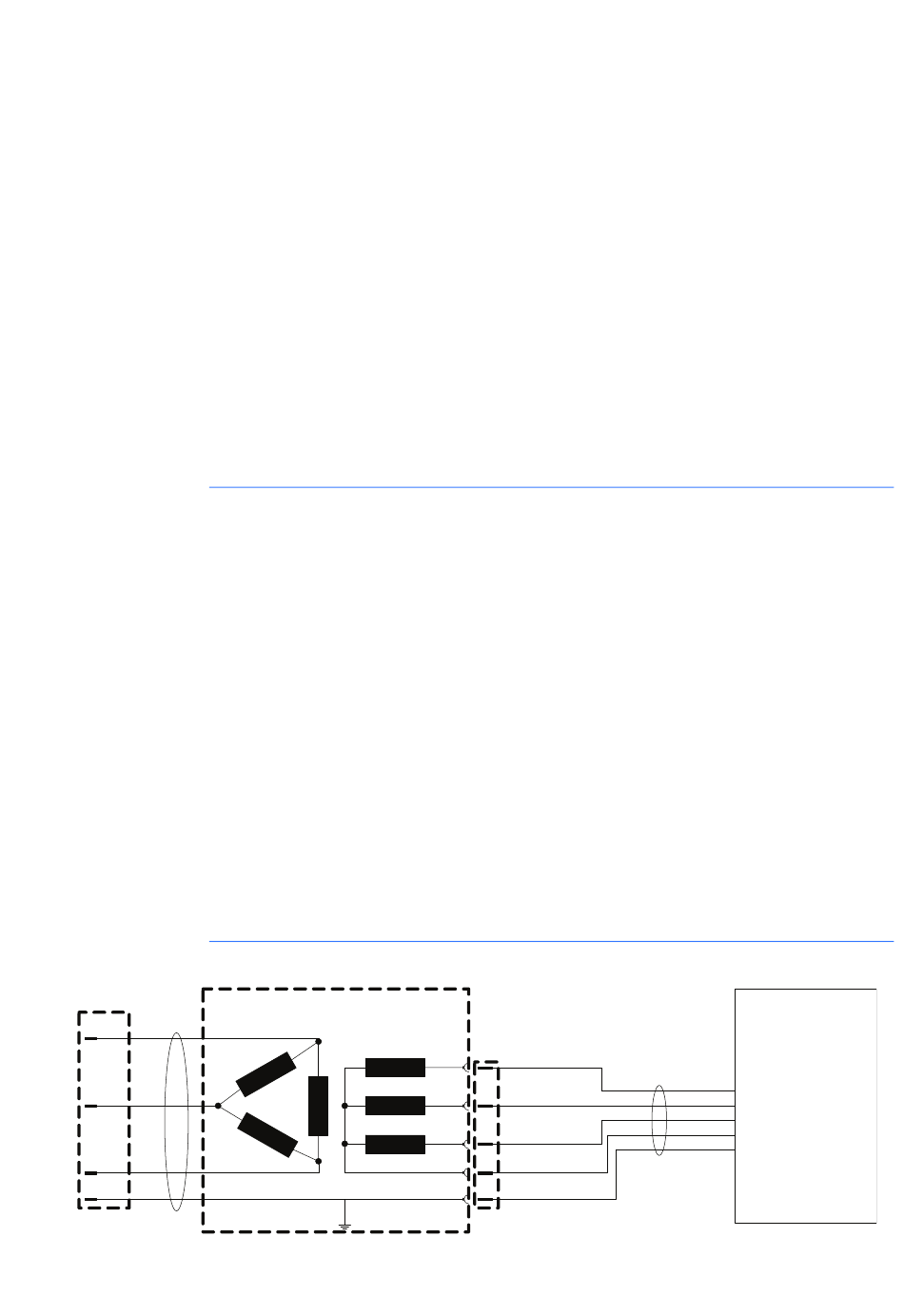

durch den IEC309 Kabelanschluss gemäß nachstehendem Schema
ersetzen.
Den IEC309 Kabelanschluss in die Steckdose des Transformators stecken.
Sicherstellen, dass die 400-V-Steckdose ausgeschaltet ist und das
Netzstromkabel des Transformators hier einstecken.
Die 400-V-Steckdose einschalten. Hat der Sicherungsautomat für die 400-
V-Steckdose eine zu schnelle Auslösekurve, kann er beim Einschalten des
Transformators infolge des Magnetisierungsstroms ausgelöst werden. In
diesem Fall nochmals wiederholen.
Den Sicherungsautomat am System einschalten.
L1
L2
L3
N
PE
IEC 309
Connector
Black
System mains
Red
Orange
White
Green
Transformator Anhang A
WAVE system
cable
103
