2. Produktvorstellung
Der Optidrive Coolvert ist ein Hochleistungsantrieb mit variabler Frequenz, dessen Motorsteuerleistung beim Betrieb einer der
nachfolgenden Motortechnologien zu den besten des weltweiten Marktes gehört:
Induktionsmotor
Synchroner Permanentmagnetmotor
Synchroner bürstenloser Gleichstrommotor
Synchron-Reluktanzmotor
Line Start-Permanentmagnetmotor
Diese Produktreihe wurde insbesondere für OEM und Maschinenbauer konstruiert, es stehen Optionen für Durchsteckmontage und
Cold-Plate-Technologie zur Verfügung. Der Antrieb besitzt keine direkte Tastatur oder ein Display, zeigt aber den Status über zwei
LED-Statusleuchten auf der Vorderseite an.
Die 3-phasigen Eingangsantriebe sind Antriebe mit niedriger Oberschwingung, die keine Eingangsdrossel benötigen, um die THC-
Grenzwerte der Norm BS EN 61000-3-12:201 1 einzuhalten. Die 1-phasigen Eingangsantriebe besitzen eine eingebaute aktive
Blindleistungskompensation und entsprechen so den Anforderungen der BS EN 61000-3-2.

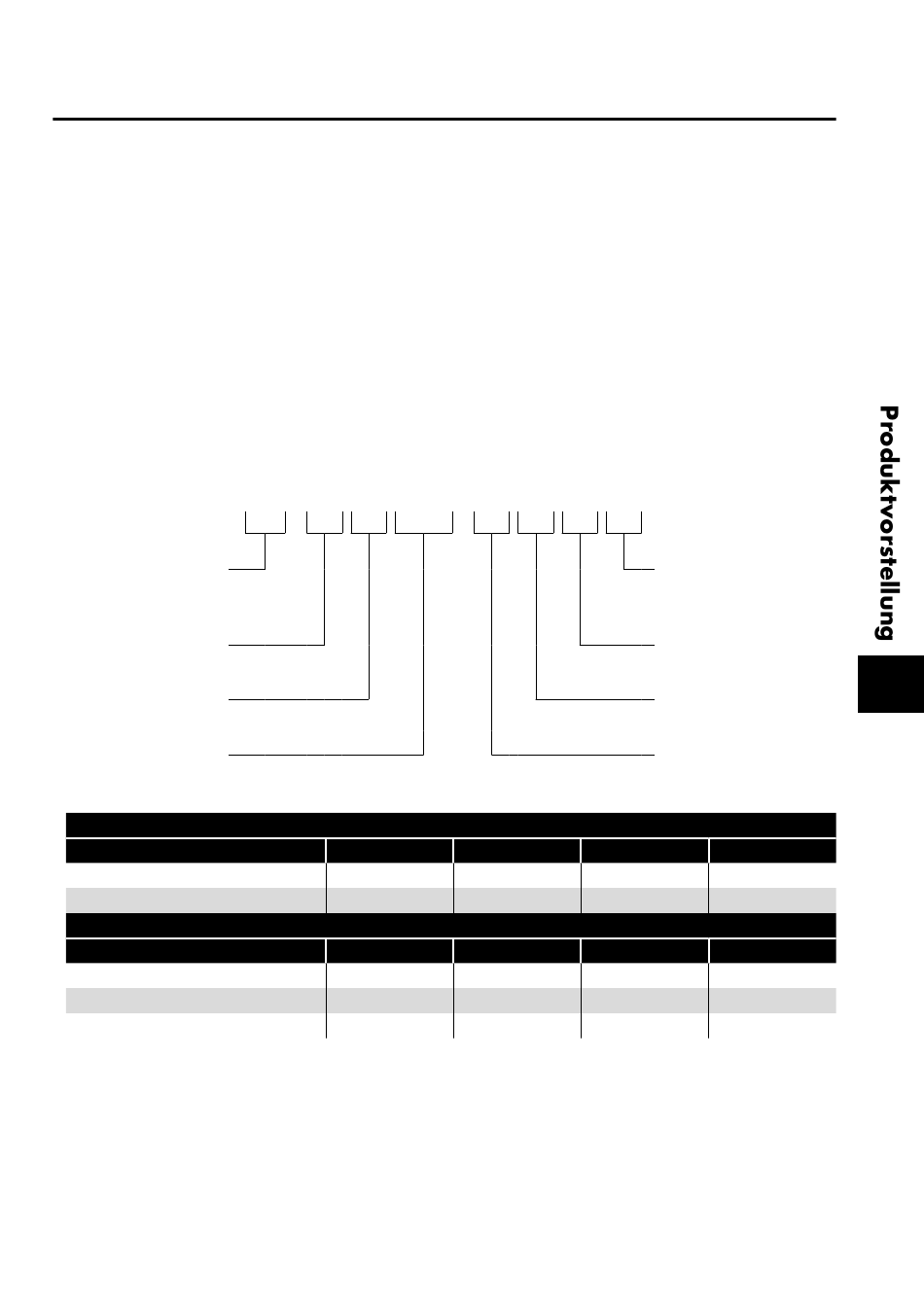

2.1. Identifikation des Antriebs nach Modellnummer
Jeder Antrieb kann über seine Modellnummer identifiziert werden, siehe unten. Die Modellnummer befindet sich auf dem
Versandetikett, dem Typenschild auf der Oberseite des Antriebs und auf der Vorderseite auf der Produktkennung. Die Modellnummer
enthält Informationen zum Antrieb und zu werkseitig installierten Optionen.
Produktreihe
CV: Coolvert
Baugröße
Spannungswert
2 : 200V
4 : 400V
Stromstärke × 10
0070 = 7.0A
2.1.1. Modellbezeichnungen
Modellcode
CV-220070-1FHP
CV-220120-1FHP
Modellcode
CV-240140-3FHE
CV-240180-3FHE
CV-240240-3FHE
‚C' ersetzt ‚H' bei Version mit Cold-Plate.
www.invertekdrives.com
CV
-
2
2
0070
200 – 240 V ± 10 %, 1-phasiger Eingang
Baugröße
2
2
380 – 480 V ± 10 %, 3-phasiger Eingang
Baugröße
2
2
2
-
1
F
H
P
kW
1,5
3
kW
5,5
7,5
1 1
Version 1.02 | Optidrive Coolvert Bedienungsanleitung | 5
E: Umweltfreundlicher
Folienkondensator
P: Aktive PFC
(Blindleistungskompensation)
H: Kühlkörper
C: Cold-Plate
F: Interner EMV-Filter
Anzahl der
Eingangsphasen
PS
A
2
7,0
3
12,0
PS
A
7,5
14
10
18
15
24
2
