3.2. Anschlussplan
Die Positionen aller Stromklemmen sind direkt auf dem Produkt markiert. Die AC-Stromversorgung und die Motoranschlüsse befinden
sich unten am Gerät.

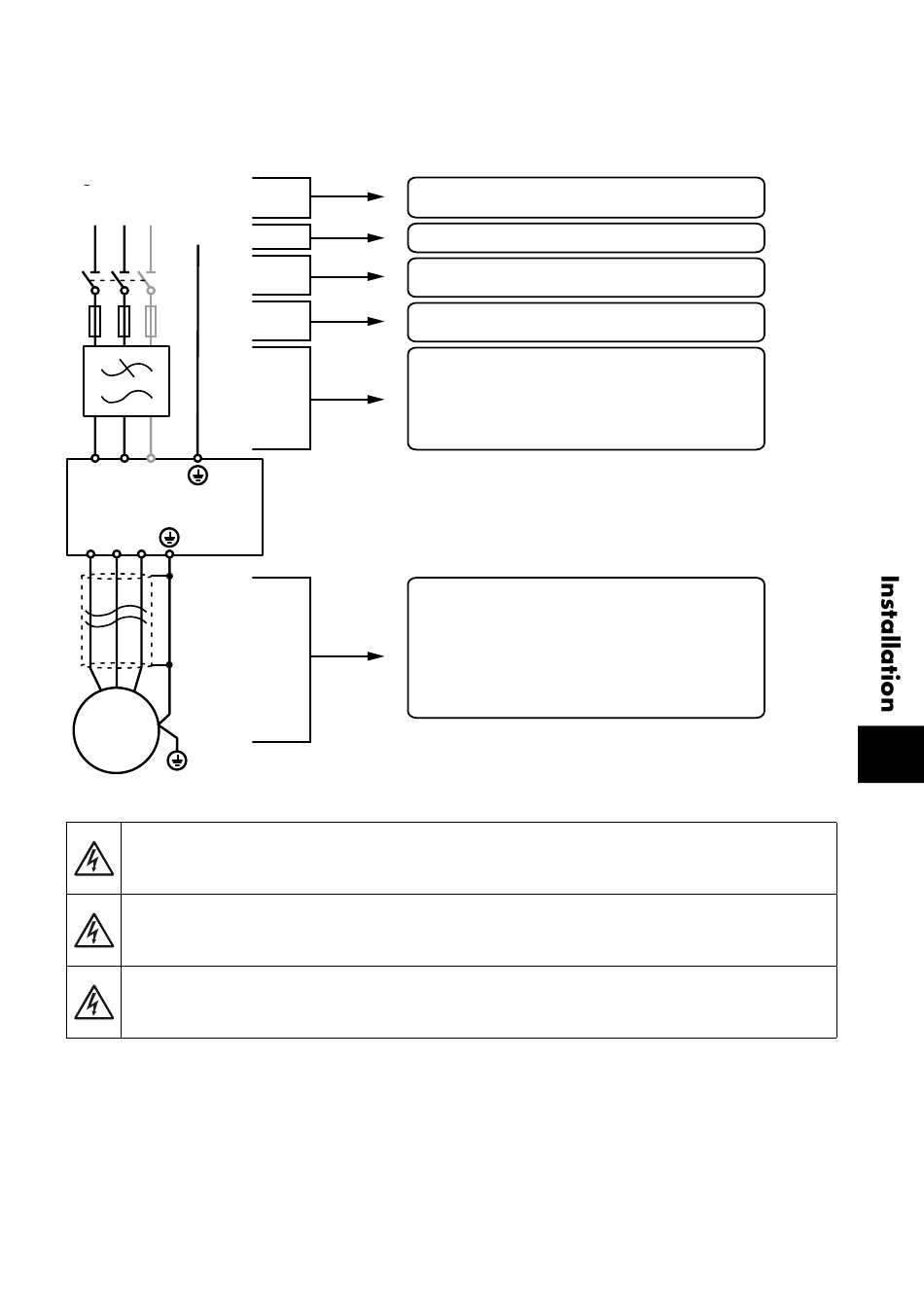

3.2.1. Elektrische Anschlüsse
Netzanschluss (1- oder 3-phasig)
L1/L L2/N L3
PE
L1/L L2/N L3
COOLVERT
U
V
W
VI
UI
WI
M
PE
Diese Anleitung dient lediglich als Hilfe für eine ordnungsgemäße Installation. Invertek Drives Ltd übernimmt keine
Verantwortung für die Einhaltung bzw. Nichteinhaltung der für die korrekte Installation dieses Antriebs oder der
zugehörigen Geräte geltenden nationalen oder lokalen Vorschriften. Die Nichteinhaltung dieser Vorschriften kann zu
Personen- und/oder Sachschäden führen.
Der Optidrive Coolvert enthält Hochspannungskondensatoren, die auch nach dem Trennen von der Hauptversorgung
einige Zeit zur Entladung benötigen. Trennen Sie vor Beginn der Arbeiten die Hauptversorgung von den Netzeingängen.
Warten Sie dann zehn (10) Minuten, bis sich die Kondensatoren auf ein sicheres Spannungsniveau entladen haben. Eine
Nichtbefolgung dieser Vorsichtsmaßnahme kann zu schweren Verletzungen oder Todesfällen führen.
Dieses Gerät darf nur von qualifiziertem Fachpersonal installiert, eingestellt, betrieben und gewartet werden, das mit
der Bauweise und dem Betrieb des Geräts sowie den damit verbundenen Gefahren vertraut ist. Bevor Sie fortfahren,
lesen Sie diese Anleitung und alle anderen einschlägigen Handbücher sorgfältig durch. Eine Nichtbefolgung dieser
Vorsichtsmaßnahme kann zu schweren Verletzungen oder Todesfällen führen.
www.invertekdrives.com
Stromversorgungsanschluss
Weitere Informationen finden Sie in Abschnitt 3.3.2. auf Seite 16
Schutzleiteranschluss (PE)
Weitere Informationen finden Sie in Abschnitt 3.2.2. auf Seite 14
Isolator/Trennschalter
Ensure there is at least 30 seconds between each power-on!
Sicherungen/Leistungsschalter
Weitere Informationen finden Sie in Abschnitt 3.3.2. auf Seite 16
Externer EMV-Filter (optional)
Weitere Informationen finden Sie in Abschnitt 3.3. 1 . auf Seite 14
Abgeschirmtes Motorkabel mit PE-Anschluss
Weitere Informationen finden Sie in Abschnitt 3.3.2. auf Seite 16
Version 1.02 | Optidrive Coolvert Bedienungsanleitung | 13
