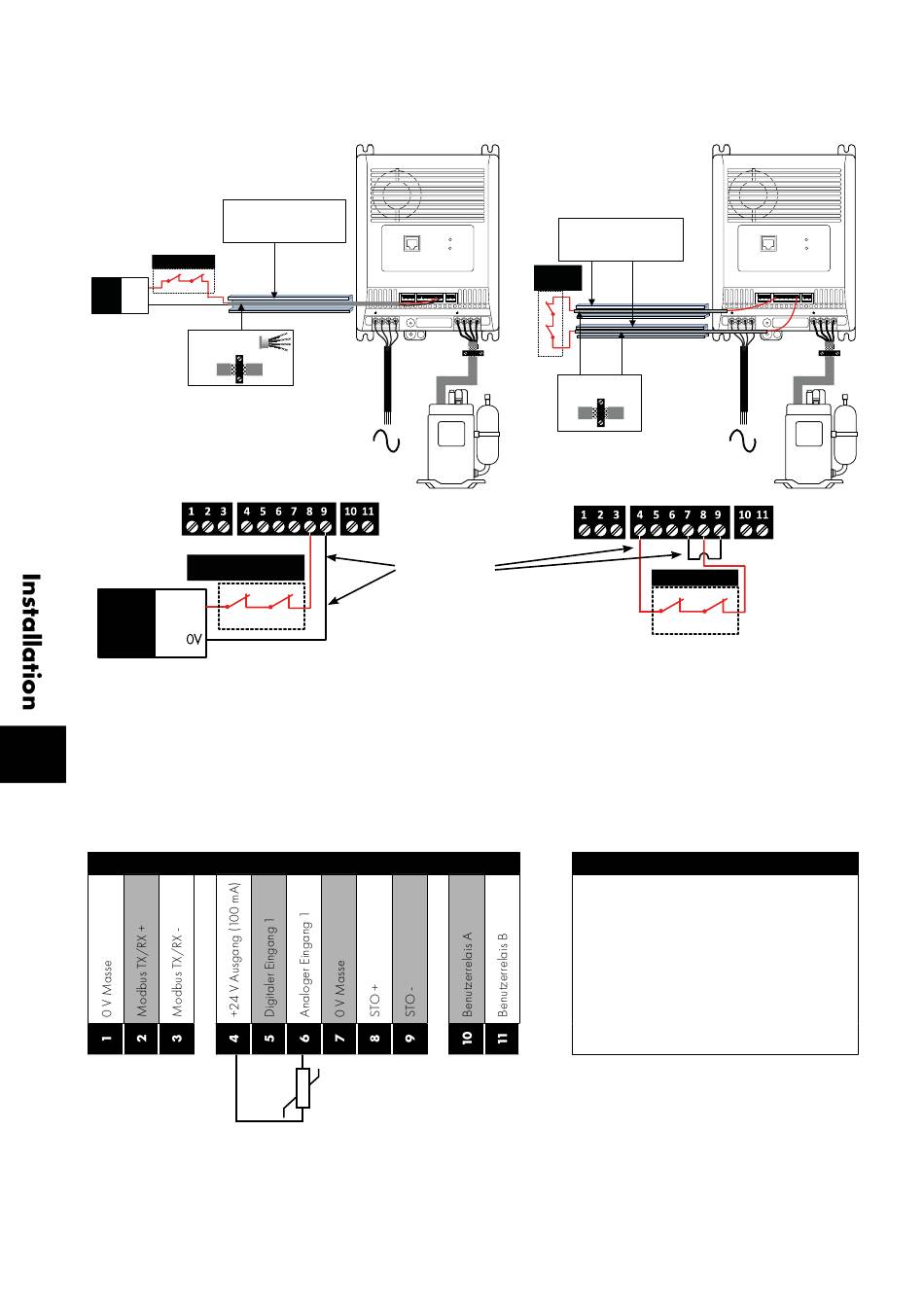

3.3.5. Empfohlene STO-Verkabelung

Mit einer externen 24 V DC-Stromversorgung
Schützende gekapselte Kabelkanäle
oder gleichwertig, um einen STO-
Kabel-Kurzschluss an einer externen
Spannungsquelle zu vermeiden.
Sicherheitsrelais Sicherheitsrelais
Externe Externe
+24Vdc +24Vdc
Stromver- Stromver-
orgung sorgung
0V 0V
- Paarweise verdrillte
- Geschirmte Kabel
Externe
+24V DC
Stromver-
sorgung
HINWEIS Die maximale Kabellänge zwischen Spannungsquelle und Antriebsklemmen darf 25 Meter nicht überschreiten.
3.3.6. Thermischer Motorüberlastschutz
Interner thermischer Überlastschutz
3
Der Antrieb besitzt eine interne Schutzfunktion gegen thermische Motorüberlast. Übersteigt der Wert über einen bestimmten Zeitraum 100
% des in P1-08 festgelegten Parameters (z. B. 10 Sekunden lang 130 %), kommt es zu einer Fehlerabschaltung und der Meldung „I.t-trP".

Motorthermistor-Anschluss

Wenn ein Motorthermistor verwendet wird, muss er wie nachfolgend gezeigt angeschlossen werden:
20 | Optidrive Coolvert Bedienungsanleitung | Version 1.02
Schützende gekapselte Kabelkanäle
oder gleichwertig, um einen STO-
Kabel-Kurzschluss an einer externen
Spannungsquelle zu vermeiden.
STATUS 1
STATUS 2
1 2 3 4 5 6 7 8 9 10 11
EMC
L1 L2 L3
- Paarweise verdrillte
- Geschirmte Kabel
Sicherheitsrelais

Steuerklemmenleiste

PTC
Über die 24 V DC-Versorgung des Antriebs
STATUS 1
STATUS 2
Sicherheits-
relais
1 2 3 4 5 6 7 8 9 10 11
EMC
U V W L1 L2 L3 U V W
Die Drähte müssen,
wie oben
gezeigt, gegen
Kurzschlüsse gesichert
werden
Schützende gekapselte Kabelkanäle Schützende gekapselte Kabelkanäle
oder gleichwertig, um einen STO- oder gleichwertig, um einen STO-
Kabel-Kurzschluss an einer externen Kabel-Kurzschluss an einer externen
Spannungsquelle zu vermeiden. . Spannungsquelle zu vermeiden. .
Sicherheits-
relais
L1 L2 L3
Geschützte Geschützte
geschirmte Kabel geschirmte Kabel
Sicherheitsrelais
Zusätzliche Informationen
 K ompatibler Thermistor: PTC-Typ, 2,5 kΩ
Auslösewert.
 W enn im Diagramm ein Motorthermistor
gezeigt wird, der an den analogen Eingang
des Antriebs angeschlossen ist, muss
Parameter P3-10 (Modbusregister 310) auf
einen Wert von 8 (PTC) gesetzt werden.
www.invertekdrives.com
STATUS 1 STATUS 1
STATUS 2 STATUS 2
1 2 3 4 5 6 7 8 9 10 11 1 2 3 4 5 6 7 8 9 10 11
EMC EMC
U V W L1 L2 L3 U V
